PCE Instruments PCE-PA 8300-1 síťová zkoušečka, síť, PCE-PA 8300-1
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (65 214,05 Kč / kus)
65 214,05 Kč
Bez DPH.
Doprava zdarma
Už jen 2 Ks skladem!
Hlavní benefity
Tester kabelů
Technické parametry
- Měření napětí (AC v)Přesnost měření10 V... 600 v (fáze na neutrální vodič)10 V... 600 v (fáze na fázi)0,1 V ± (0,5 % + 0,5 V)Měření proudu (AC a) Set 1Přesnost měření20 A, 0,001 A (< 10 A)0,01 A (>= 10 A) ± (0,5 % + 0,1 A)200 A, 0,01 A (< 100 A)0,1 A (>= 100 A) ± (0,5 % + 0,5 A)1200 A, 0,1 A (< 1000 A)1 A (>= 1000 A) ± (0,5 A + 5 A)Činný výkon rozsah měření přesnost0 – 9,999 kW, 0,001 kW, ± (1 % + 0,008 kW)10 … 99,99 kW, 0,01 kW, ± (1 % + 0,008 kW)100 … 999,9 kW, 0,1 kW, ± (1 % + 0,8 kW)1 ... 9,999 MW 0,001 ± (1 % + 0,008 MW)Zdánlivý výkon rozsah měření přesnost0 – 9,999 kVA 0,001 kVA ± (1 % + 0,008 kVA)10 … 99,99 kVA 0,01 kVA ± (1 % + 0,08 kVA)100 … 999,9 kVA 0,1 kVA ± (1 % + 0,8 kVA)1 ... 9,999 VA 0,001 MVA ± (1 % + 0,008 MVA)Přesnost měření jalového výkonu0 – 9,999 kVAR 0,001 kVAR ± (1 % + 0,008 kVAR)10 … 99,99 kVAR 0,01 kVAR ± (1 % + 0,08 kVAR)100 … 999,9 kVAR 0,1 kVAR ± (1 % + 0,8 kVAR)1 ... 9,999 MVAR 0,001 MVAR ± (1 % + 0,008 MVAR)Rozsah měření činné energie přesnost0 – 9,999 kWh 0,001 kWh ± (2 % + 0,008 kWh)10 … 99,99 kWh 0,01 kWh ± (2 % + 0,08 kWh)100 … 999,9 kWh 0,01 kWh ± (2 % + 0,8 kWh)1 ... 9,999 MWh 0,001 MWh ± (2 % + 0,008 MWh)Zdánlivě energie, rozsah měření s přesností0 – 9,999 kVAh 0,001 kVAh ± (2 % + 0,008 kVAh)10 … 99,99 kVAh 0,01 kVAh ± (2 % + 0,08 kVAh) 100... 999,9 kVAh 0,01 kVAh ± (2 % + 0,8 kVAh)1 ... 9,999 mV Ah 0,001 mV/Ah ± (2 % + 0,008 mVAh)Přesnost měření jalové energie0 – 9,999 kVARH 0,001 kVARH ± (2 % + 0,008 kVARH)10 … 99,99 kVARH 0,01 kVARH ± (2 % + 0,08 kVARH)100 … 999,9 kVARH 0,01 kVARH ± (2 % + 0,8 kVARH)1 ... 9,999 mVARH 0,001 ± (2 % + 0,008 mVARH)Rozsah měření faktoru výkonnosti přesnost0 – 1 0,01 ± 0,04Rozsah měření fázového úhlu přesnost-180° ... 180° 0,1° ± 1°Rozsah měření frekvence přesnost45 … 65 Hz 0,1 ± 0,1 HzHarmonické střídavé napětí při 50/60 Hz Přesnost měření1 ... 0,1 v0,1 % ± (2 % + 0,5 v) ± (2 % + 10 číslic)21 … 0,1 v0,1 % ± (2 % + 0,5 v) ± (2 % + 20 číslic)31 … 50 až 0,1 v0,1 % R13nespecifikováno Harmonické střídavé napájení při 50/60 HzPřesnost měření1 ... 20 0,001 … 1 A0,1 % ± (2 % + 0,5 A)± (2 % + 10 číslic)21 … 30to pořadí 0,001 … 1 A0,1 % ± (2 % + 0,5 A)± (2 % + 20 číslic)31 … 50 0,001 … 1 A0,1 % není specifikovánoObecné technické specifikaceDisplej 3,7" Bodová matrice LCD (320 x 240 pixelů)BEZPEČNOSTNÍ STANDARD IEC1010CAT III 600 V.Vstupní odpor AC v 10 MOhmPracovní frekvence proudových kleští 40 Hz... 1 kHzZkušební pracovní frekvence proudových kleští 45 Hz... 65 HzOchrana proti přetížení AC vAC A 720 V RMS1300 a s proudovými kleštěmiDatová paměť, SD kartaInterval záznamu 1 sekundaFunkce dataloggeruUkládání do pravosti na SD kartuInterval ukládání 2 sekund... 7200 sekundVýstup dat přes USB nebo RS-232 podle spojovacího kabelu (pouze pro Live zobrazení na PC)Provozní teplota 0... +50 °COkolní vlhkost < 80 % relativní vlhkostiNapájení: 8 x 1,5 v AA baterieSíťový adaptér 9 VOdběr proudu měřicího přístroje: 500 mA DCProudové kleště 34 mA DCMaximální průměr vedení: 50 mmRozměry měřicího přístroje: 225 x 125 x 64 mmProudové kleště 210 x 64 x 33 mmSvorky: 86 mm (vnější)Hmotnost měřicího přístroje: 948 g (vč Baterie)Proudové kleště 467 g (vč Kabely)
- Kategorie produktu
síťová zkoušečka
- Displej
LCD
- Optický ukazatel
Ano
- měřič spotřeby
RS232
- Rozm.
(d x š x v) 125 x 64 x 225 mm
bez certifikátu
- Hmotnost
948 g
- plocha kabelu
síť
- Kategorie měření
CAT III 600 V
- Šířka
64 mm
- V
225 mm
- Délka
125 mm
- Hloubka
64 mm
- Typ
PCE-PA 8300-1
- Zobrazení
LCD
- Napájení
9 V
Ke stažení
List technických údajů
List technických údajů 2813621 PCE Instruments PCE-PA 8300-1 síťová zkoušečka, síť, PCE-PA 8300-1
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2813621 PCE Instruments PCE-PA 8300-1 síťová zkoušečka, síť, PCE-PA 8300-1
Popis

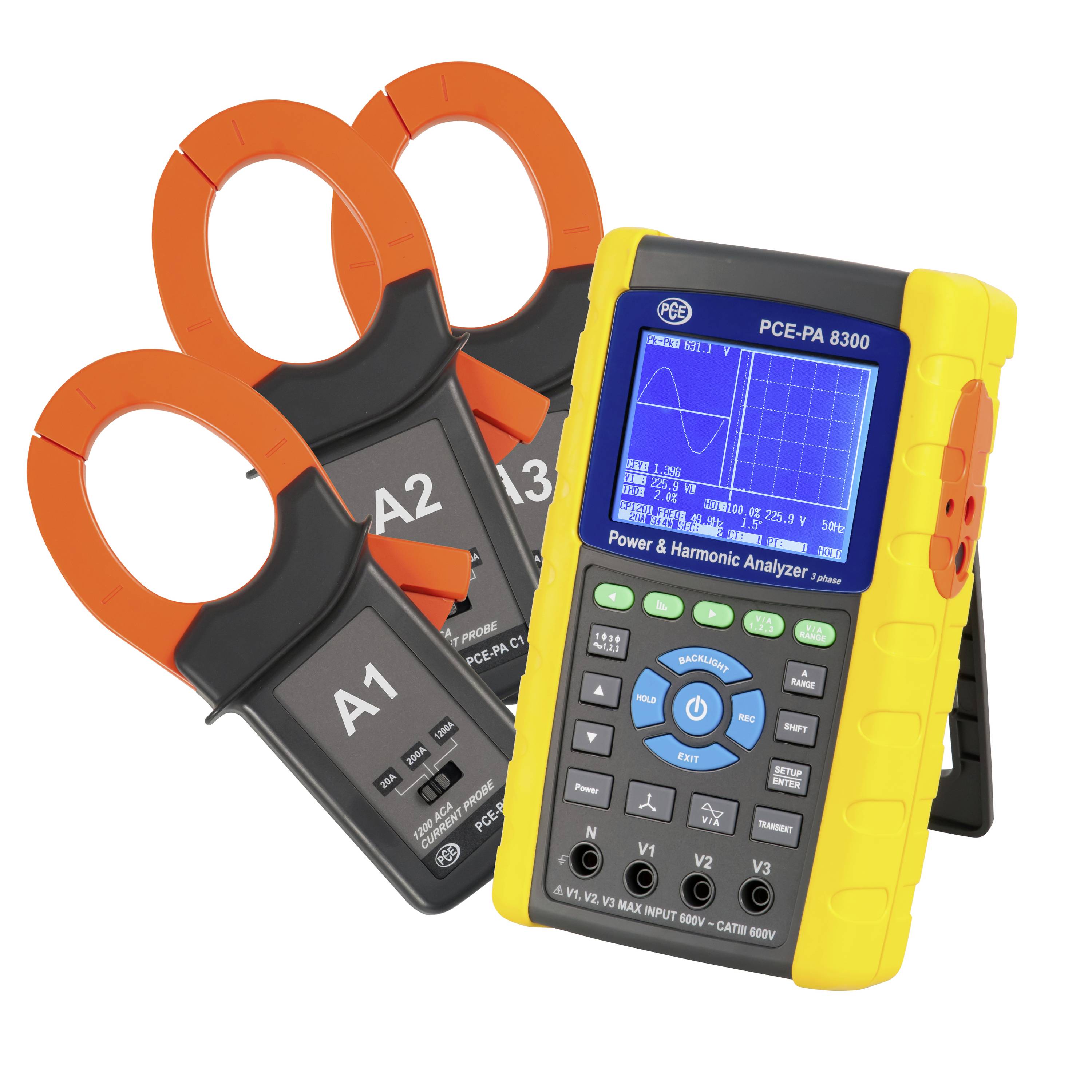

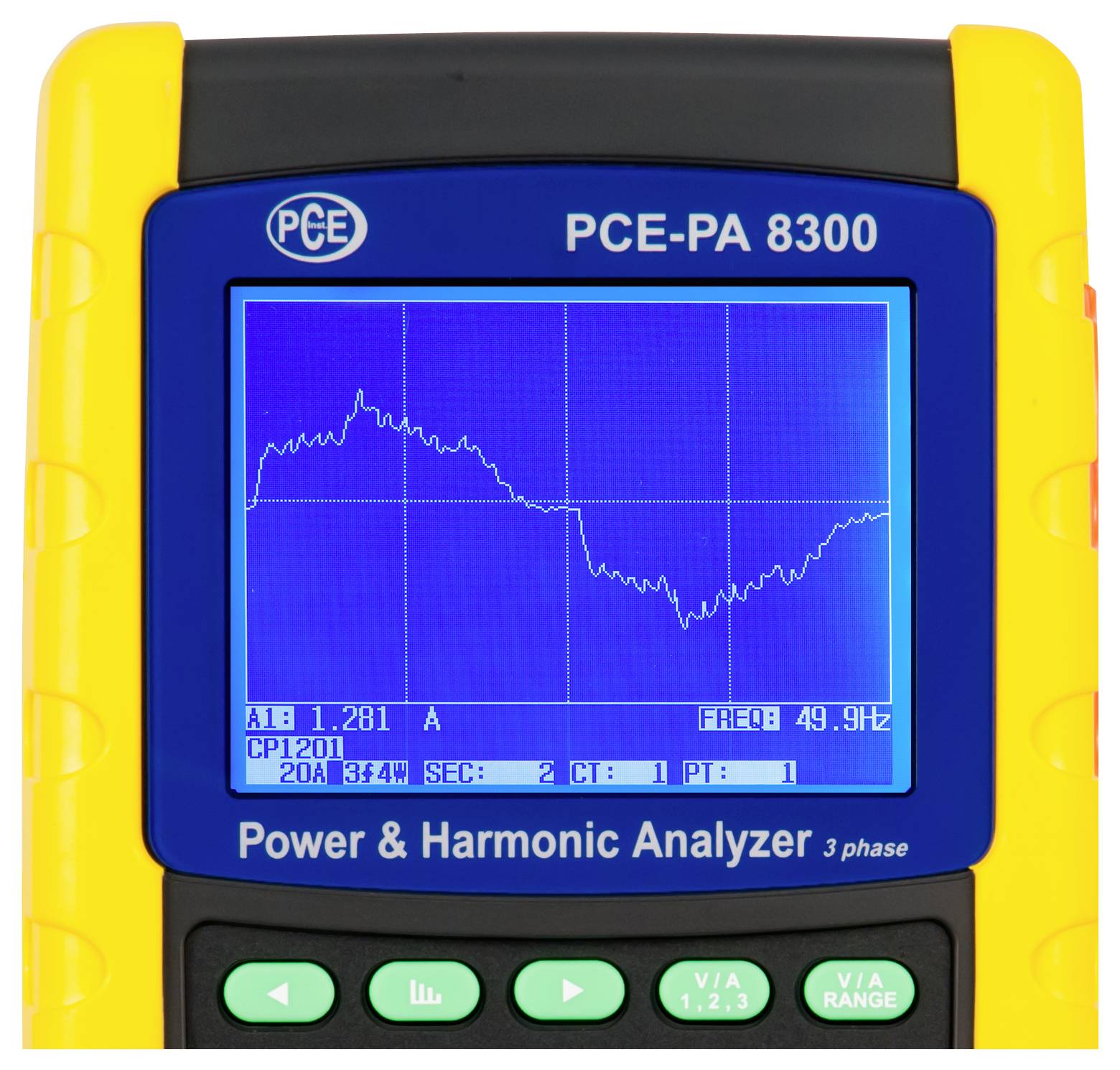

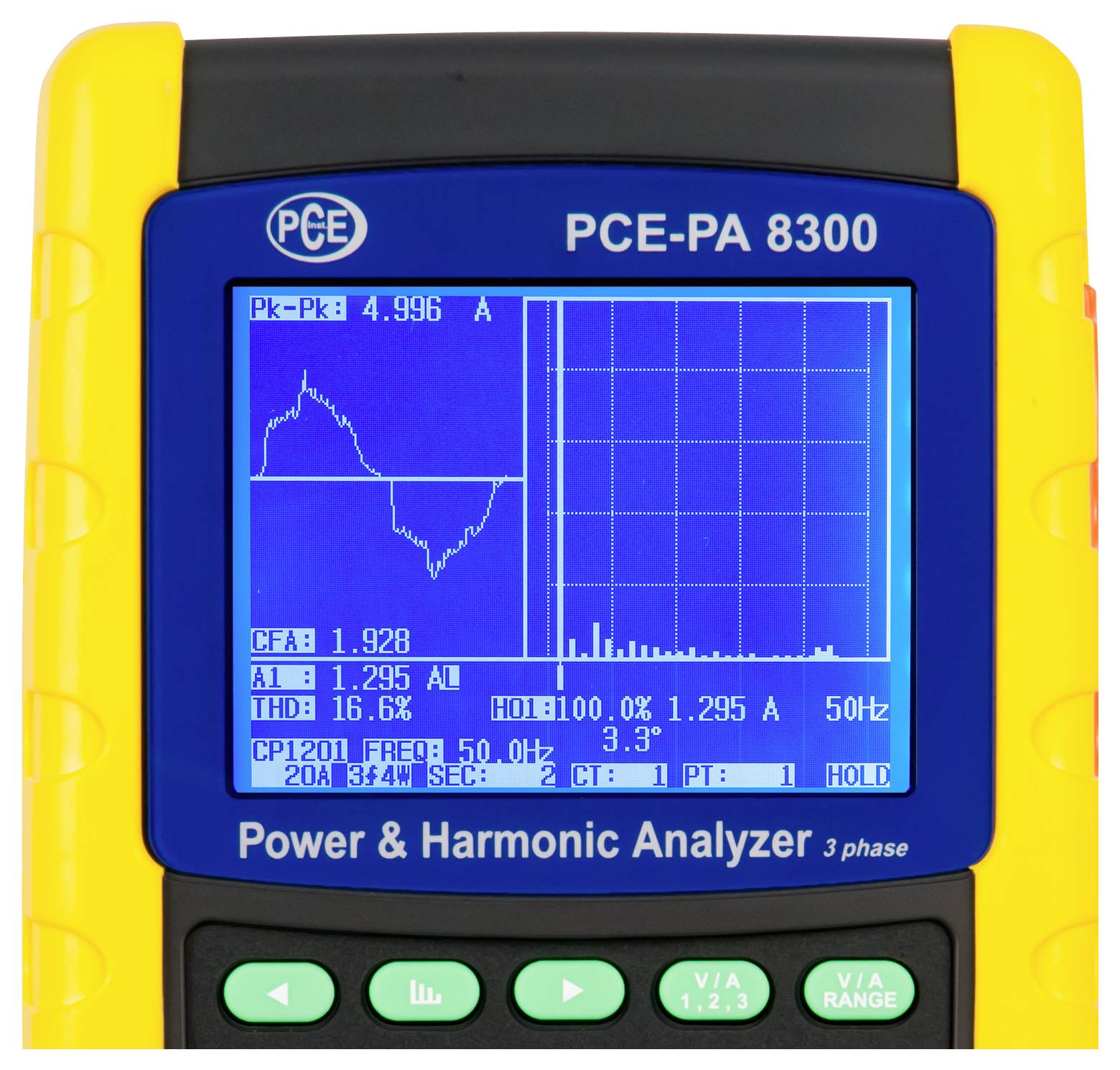

Měřič výkonu PCE-PA 8300-1 se vyznačuje snadnou manipulací. Měřič výkonu ukládá všechny naměřené hodnoty na SD kartu. Měřič výkonu PCE-PA 8300-1 lze použít k měření výkonu a k analýze sítě. Výkon lze měřit od měřiče výkonu do 9999 MW. Pro analýzu sítě může měřič výkonu PCE-PA 8300-1 přesně určit harmonické vlny a harmonické až do 50. Pořadí.Všechny naměřené hodnoty se zobrazují na grafickém LCD displeji. Díky tomu nepředstavuje žádný problém s měřičem výkonu zkreslení sítě. Pro přesnou analýzu sítě a výkonu lze naměřené údaje ukládat ve volně nastavitelném intervalu paměti na SD paměťovou kartu. To umožňuje dlouhodobé záznamy s měřičem výkonu PCE-PA 8300-1.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Měření napětí: 10... 600 V/ACMěření proudu: 20... 1.200 A AC Měření výkonu: 0 kW... 9,999 MW (VA/VAR)Harmonická a harmonická analýzaVčetně 3 proudových kleští
Obsah balení

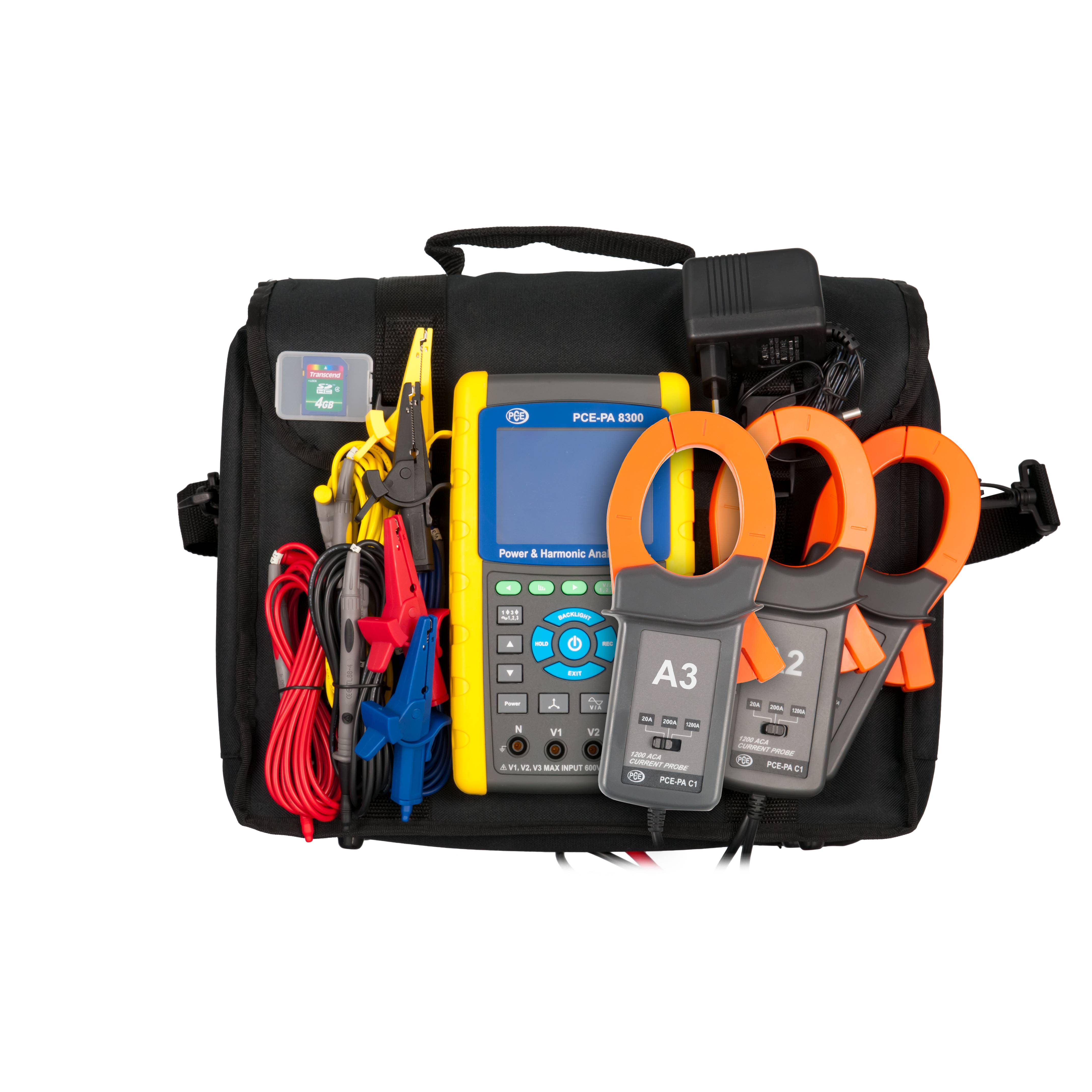

- 1x měřič výkonu PCE-PA 8300-13 x proudové kleště4 x izolovaná krokosvorka4 x bezpečnostní měřicí kabely6 x baterie AA 1,5 v1x síťový adaptér 9 V.1x pouzdro pro přenášení1x 2 GB SD paměťová karta.
