PCE Instruments Power Analyzer měřič výkonu a analyzátor el. sítě, PCE-PA6000

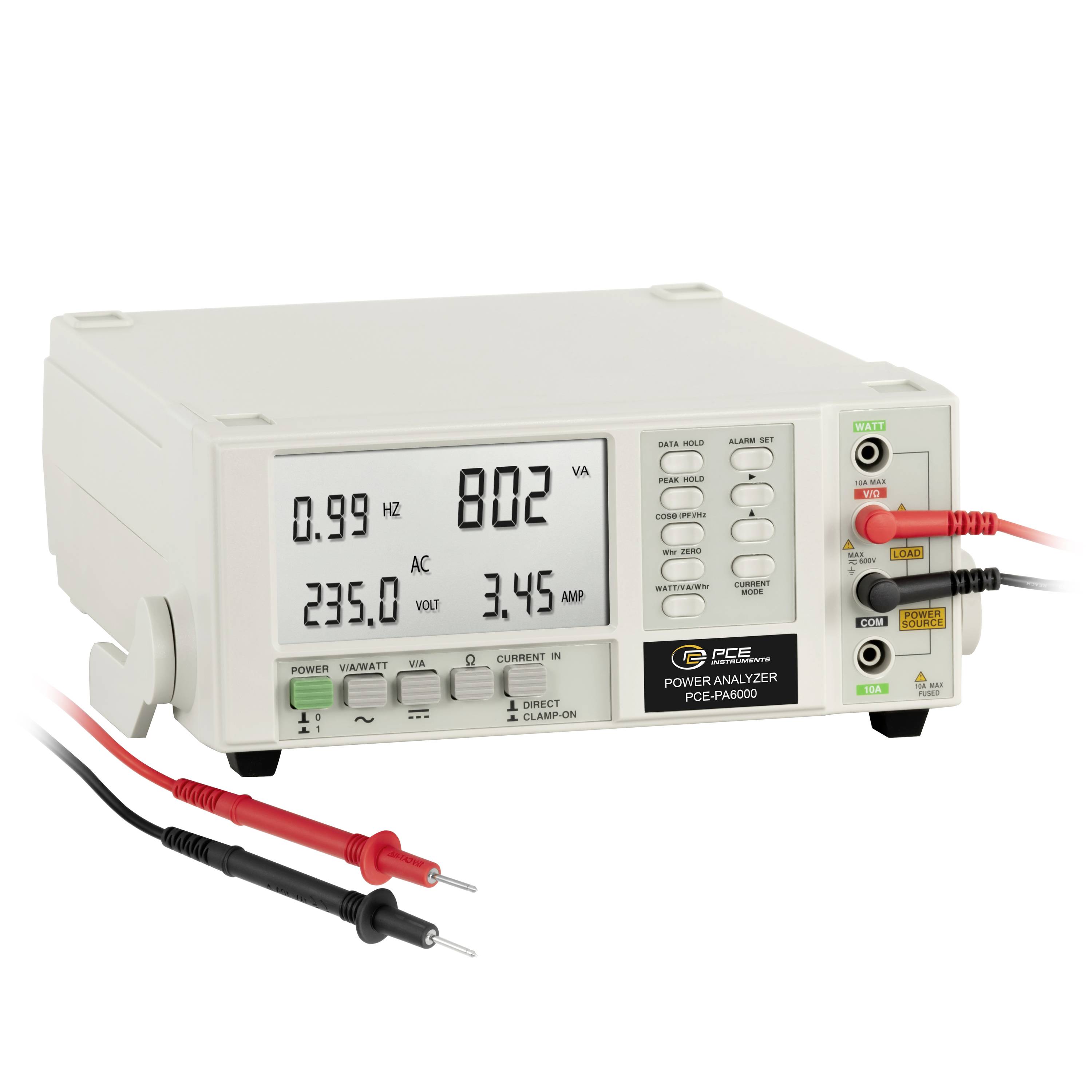

Digitální měřič výkonu zobrazující údaje o napětí, proudu a výkonu, s červeným a černým měřicím vodiči připojenými na pravé straně.

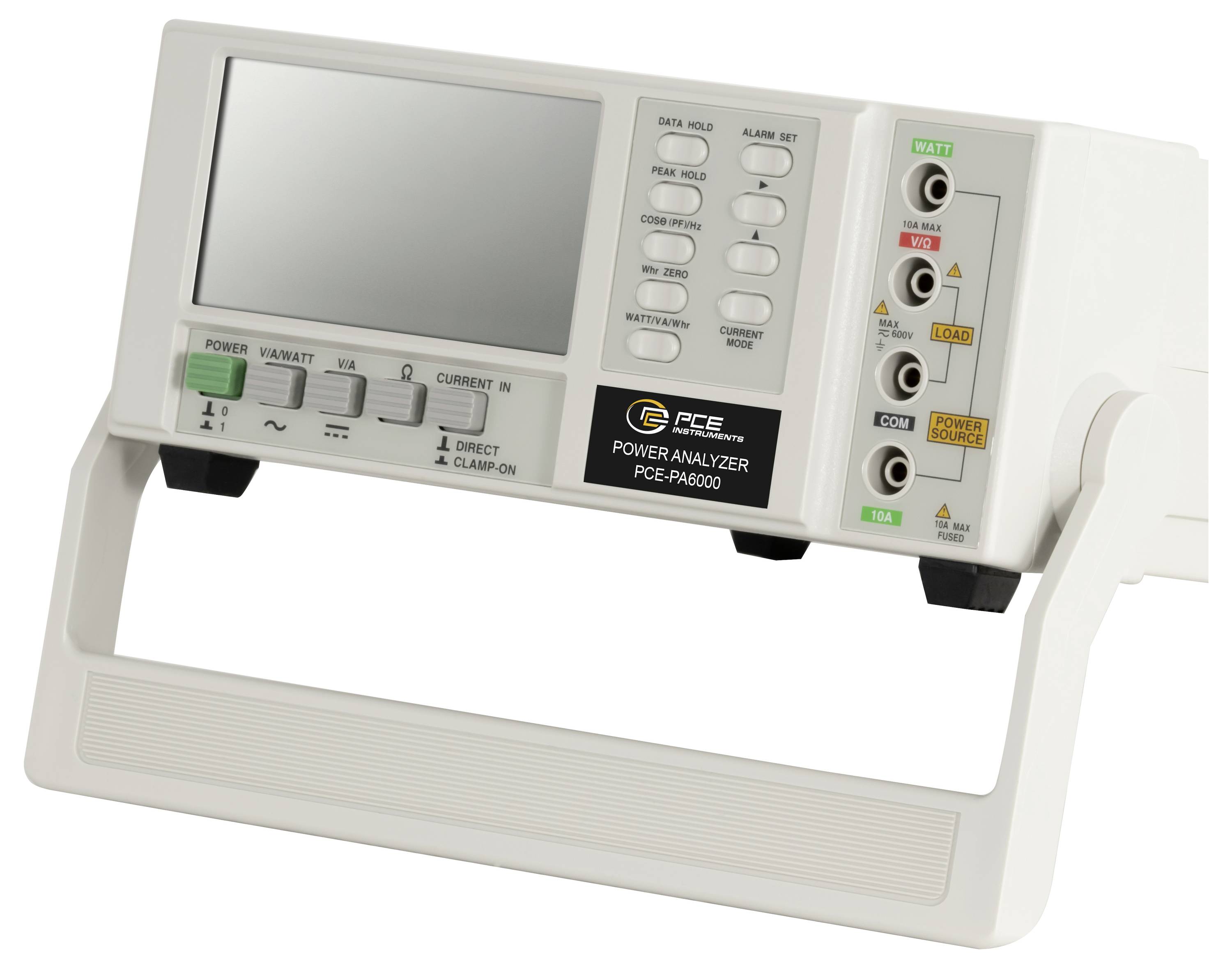

Digitální měřič výkonu se prázdným displejem, tlačítky a označenými vstupními svorkami v přepravním rámu.

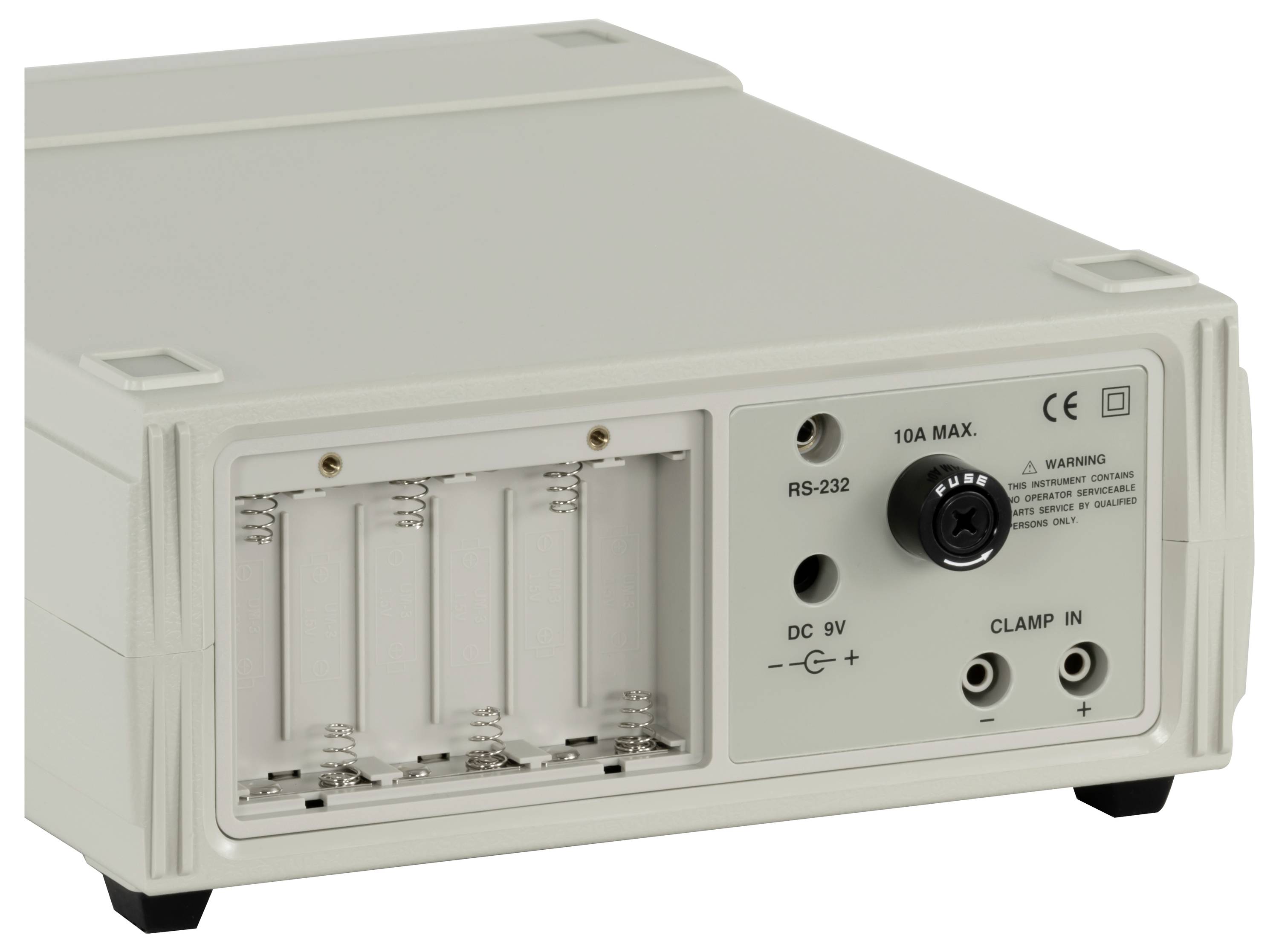

Malé šedé elektronické zařízení s přihrádkou na baterii, portem RS-232, vstupem 9V DC a upínacími konektory na přední straně.

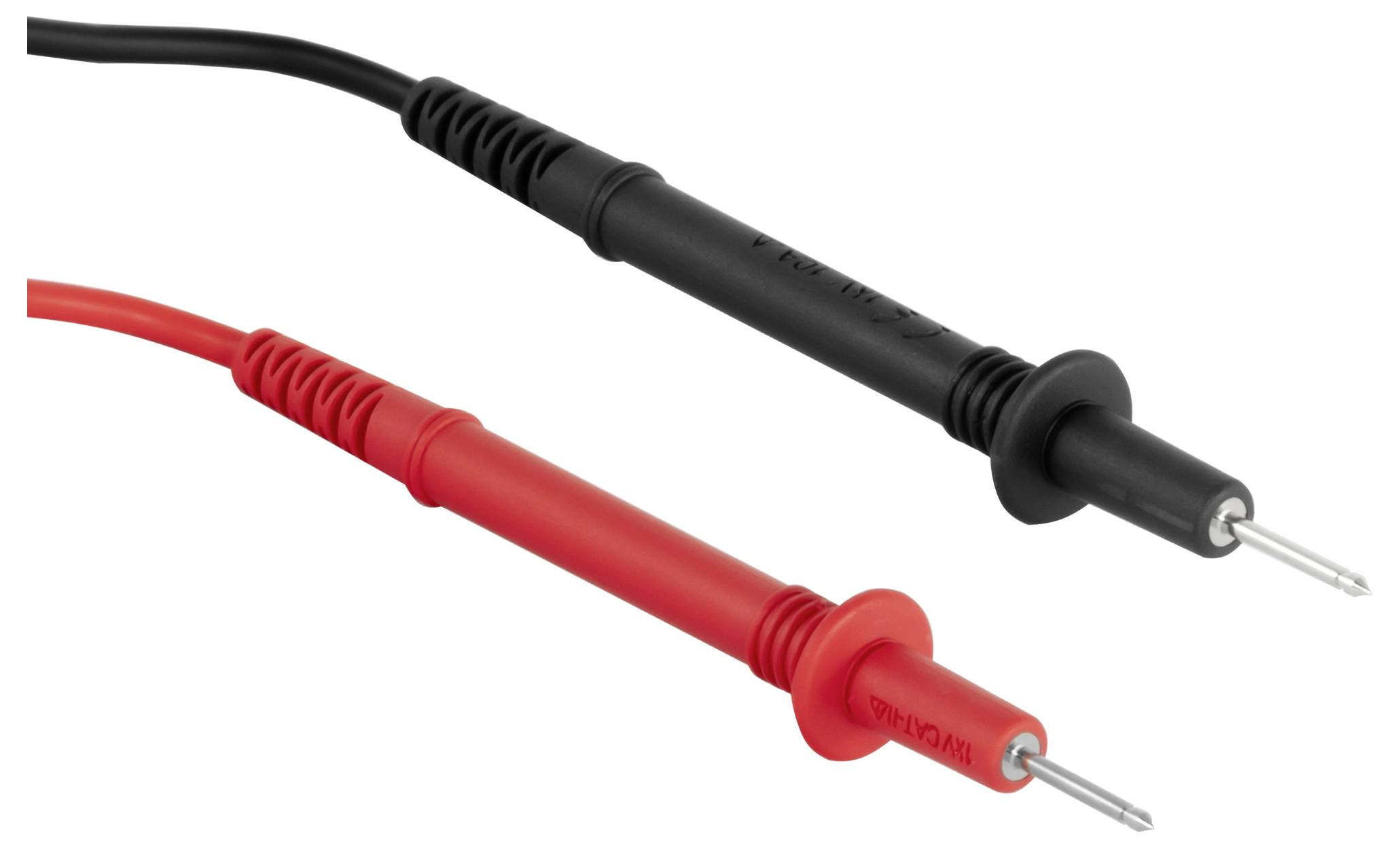

Červené a černé testerové vodiče multimetru s ostrými kovovými hroty, zobrazené vedle sebe na bílém pozadí.

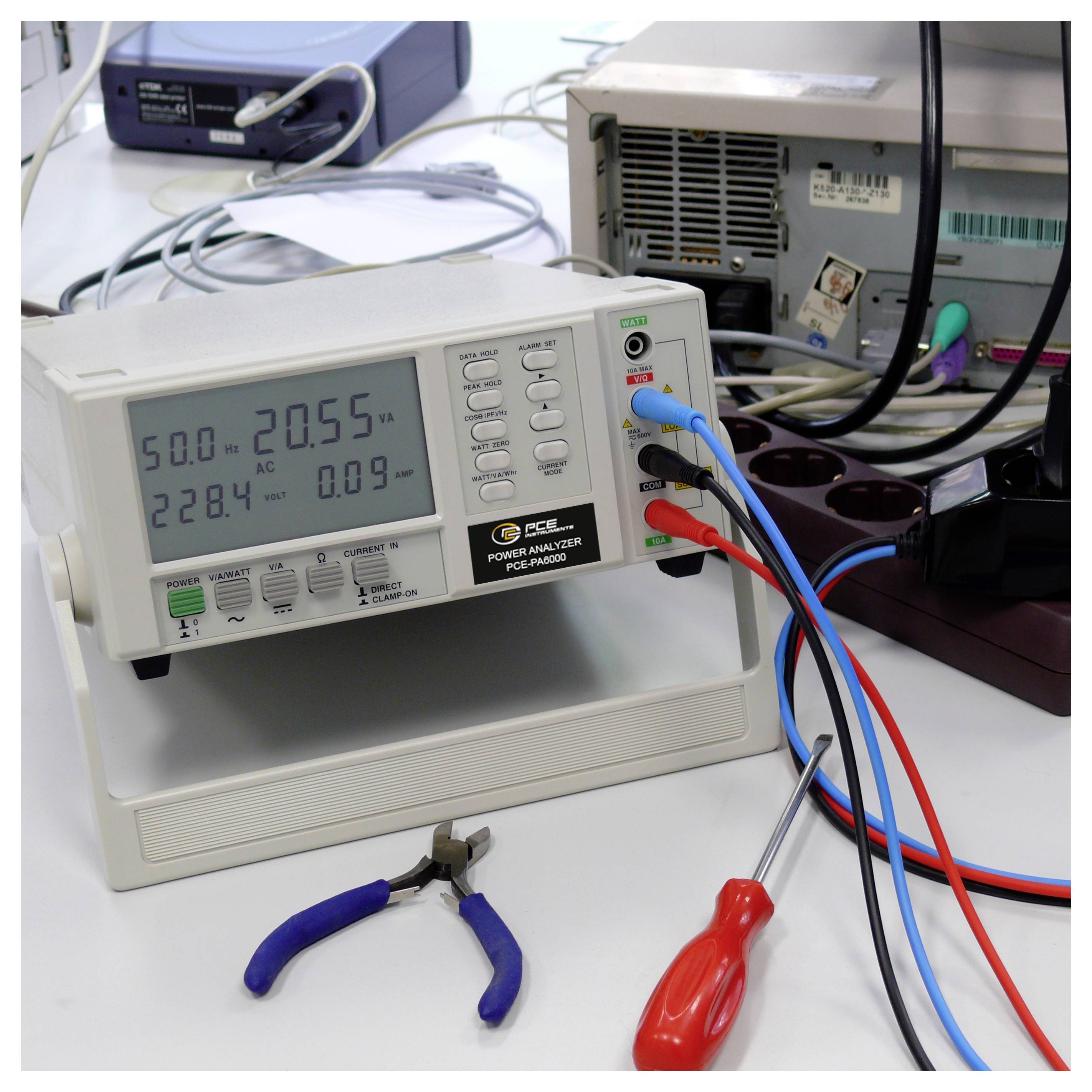

Stolní analyzátor výkonu zobrazuje elektrická měření, přičemž červené, modré a černé měřicí vodiče se připojují k nedaleké zařízení.

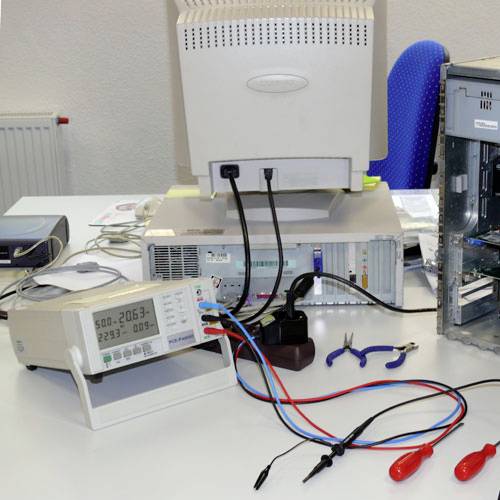

V laboratoři leží na stole otevřený počítač s připojenými elektronickými měřicími přístroji a nástroji.

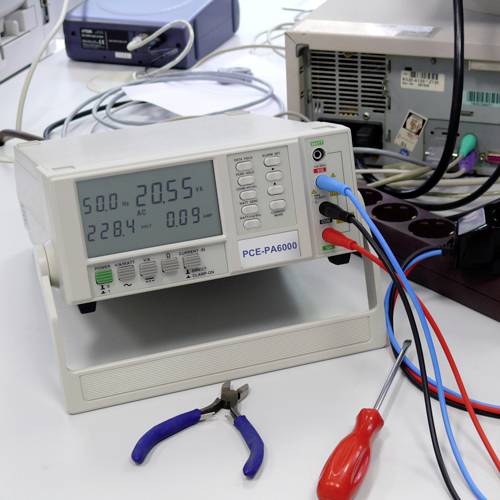

Digitální ampérmetr ukazuje '20,55' při '220 V AC'. Vedle něj leží šroubovák a kleště. Pozadí tvoří laboratorní prostředí.

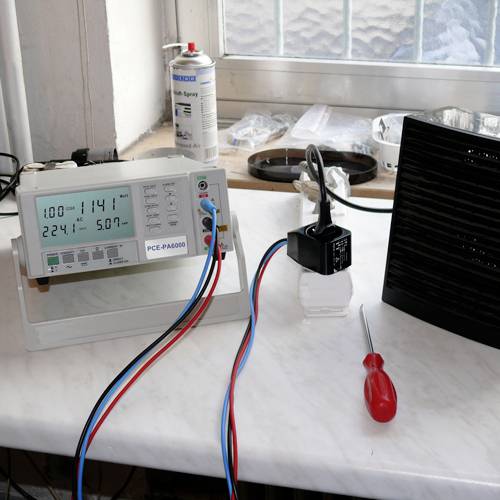

Měřicí přístroj s digitálním displejem ukazuje hodnoty vedle zásuvky, šroubováku a sprejové láhve na stole.

1/8

Datasheety: (PDF)

Okamžité doručení: Út 1. 9.

2 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (12 235,54 Kč / kus)

12 235,54 Kč

Bez DPH.

Doprava zdarma

Už jen 2 Ks skladem!

Nahlásit právní incident

Hlavní benefity

Tester kabelů

Technické parametry

Technická specifikace funkce měření přesnosti rozlišení Měření aktivního výkonu (AC, skutečný výkon), přímé měření 1 W ... 6 kW, 1 W, ±1,5 % + 5 dig. Měření aktivního výkonu (AC, skutečný výkon), přes ext. Klešťový adaptér nebo proudový měnič 1 W... 999,9 kW, 1 W, ±1,5 % + 5 dig. Měření zdánlivého výkonu (AC) 0,01 VA... 9,999 kVA 0,01 VA ± 2 % + 2 digity Účiník (cos f) 0,00... 1,00 0,01 ± 1,5 % + 2 dig. Čítač kWh 0,001 Wh … 9999 kWh, 0,001 Wh, ±1 % + 1 dig. ACV/DCV 0,1 V... 600 v 0,1 / 1 v ±1 % + 1 dig. (101... 600 v) ACAeff/rms DCAeff/rms přímo max. 10 a 10 mA, s indukční sondou max. 1000 a 1 a ±1 % + 3 dig. ACA s kleštěmi do 2000 a (v závislosti na kleštích) Frekvence 10,0... 999 Hz 0,1 Hz 1 % + 1 dig. Ohm 1 Ω... 19,99 kΩ 1 / 10 Ω ±1 % +1 dig. Displej 93 x 52 mm Multifunkční LCD displej Podmínky okolního prostředí max. 80 % relativní vlhkosti / 0... +50 °C Napájení 6 x 1,5 v AA baterie nebo síťový adaptér Rozměry (Š x v x H) 280 x 210 x 90 mm Hmotnost 1600 g Příklady použití na paralelním obrázku vidíte analyzátor výkonu PCE-PA6000 při použití v počítači opravy. Díky použití adaptéru lze měřit spotřebu a výkon bez velké kabeláže rychle a bezpečně provádět měření proti napěťovým špičkám. Zde vidíte velmi velký a informativní LCD displej z analyzátoru výkonu. Zobrazí až 4 naměřené hodnoty současně. Způsob zobrazení se mění v závislosti na funkčním režimu. Navíc je možné napájecí adaptér, který je k dostání, velmi hezky vidět. Jednoduše zasuňte adaptér do zásuvky a připojte spotřebiče pomocí Schuko zástrčky a napájecího adaptéru. V této aplikaci se topný výkon elektrického topného ventilátoru po úspěšné opravě kontroluje pomocí měřiče výkonu PCE-PA6000. I zde je velmi užitečný adaptér. Nejjednodušší montáž při maximální bezpečnosti, žádné obecně lesklé konce kabelů. S analyzátorem výkonu lze velmi přesně, bezpečně a jednoduše zkontrolovat všechny nejmenší elektrické přístroje až 16 A.

Kategorie produktu: měřič výkonu a analyzátor el. sítě

Displej: LCD

Optický ukazatel: Ano

měřič spotřeby: RS232

Rozm.: (d x š x v) 210 x 280 x 90 mm

: bez certifikátu

Hmotnost: 1600 g

Kategorie měření: CAT II 600 V

Šířka: 280 mm

V: 90 mm

Délka: 210 mm

Hloubka: 90 mm

Typ: Power Analyzer

Rozhraní: zástrčka DC 3,5 mm
RS-232
RS-232C
USB 1.1 zástrčka A
síťová zástrčka
RS232 zásuvka 3pólová
USB
sériový
hostitelský port USB
3žilové
zástrčka USB 2.0 A
sériové rozhraní
zásuvka DC 3,5 mm
interní USB 2.0 zástrčka 4pólová
1 x USB 2.0 Device
1 x USB 2.0 Host
svorkovnice, 3pólová
Zobrazit více

Fázová detekce: Ne/ne

Detekce ochranného vodiče: Ne/ne

Ke stažení

List technických údajů

List technických údajů 2452551 PCE Instruments Power Analyzer měřič výkonu a analyzátor el. sítě, PCE-PA6000

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2452551 PCE Instruments Power Analyzer měřič výkonu a analyzátor el. sítě, PCE-PA6000

Popis

Univerzální výkonový analyzátor s rozhraním RS-232 a vyhodnocovacím softwarem pro analýzu výkonu spotřebičů z analyzátoru výkonu PCE-PA6000 je stolní zařízení nebo přenosný měřicí přístroj k měření činného výkonu, zdánlivého výkonu, účiníku, spotřeby energie, střídavého napětí, Střídavý proud, stejnosměrné napětí, stejnosměrný proud, odpor a frekvence. Měření proudu a výkonu lze pomocí tohoto analyzátoru výkonu provádět buď přímo pomocí dodávaných zkušebních kabelů, nebo nepřímo pomocí kleští na měření proudu. Analyzátor dále nabízí možnost připojení průmyslových proudových měničů s převodovým poměrem 100/5 a nebo 1000/5A. Velký, dobře čitelný LCD displej s rozměry 93 x 52 mm zobrazuje současně více výsledků měření, např. watty, cos f, ACV, ACA. Pomocí volitelného adaptéru PCE-PA-ADP lze spotřebiče s chráněným konektorem (do 16 ACA) velmi jednoduše a bezpečně připojit k analyzátoru výkonu pro měření a analýzu. Měřicí přístroj má datové rozhraní RS-232 a pomocí analytického softwaru můžete data přenést do počítače, dále je zpracovávat a ukládat. Díky tomu je ideálním přístrojem pro použití v dílně nebo pro měření výkonu a vyhledávání závad u spotřebičů v terénu.
