PCE Instruments PCE-GPA 62 Třífázový analyzátor kvality sítě 3fázové s funkcí záznamníku

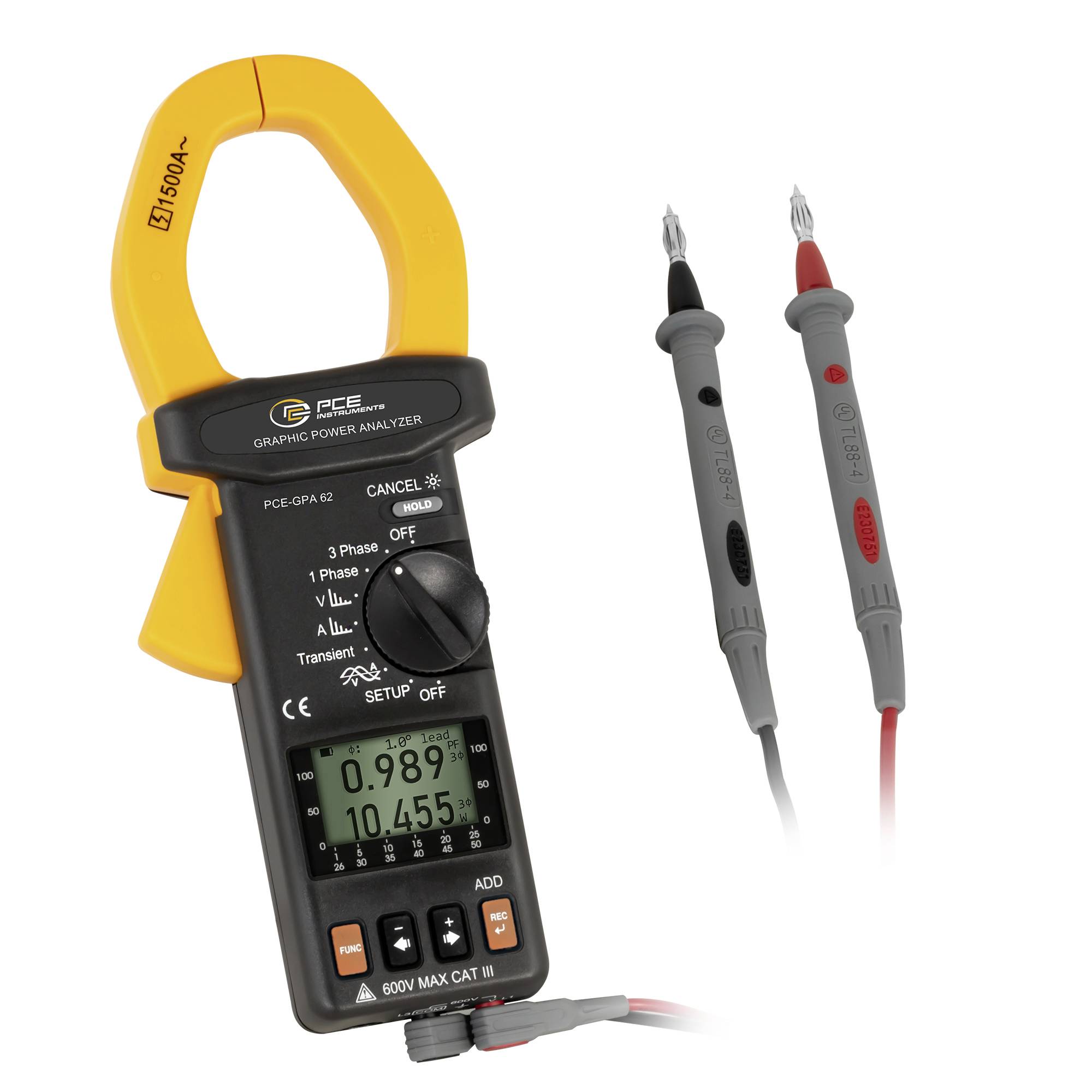

Kleštový multimetr s funkcí grafického analyzátoru výkonu s displejem a dvěma testovacími sondami na bílém pozadí.

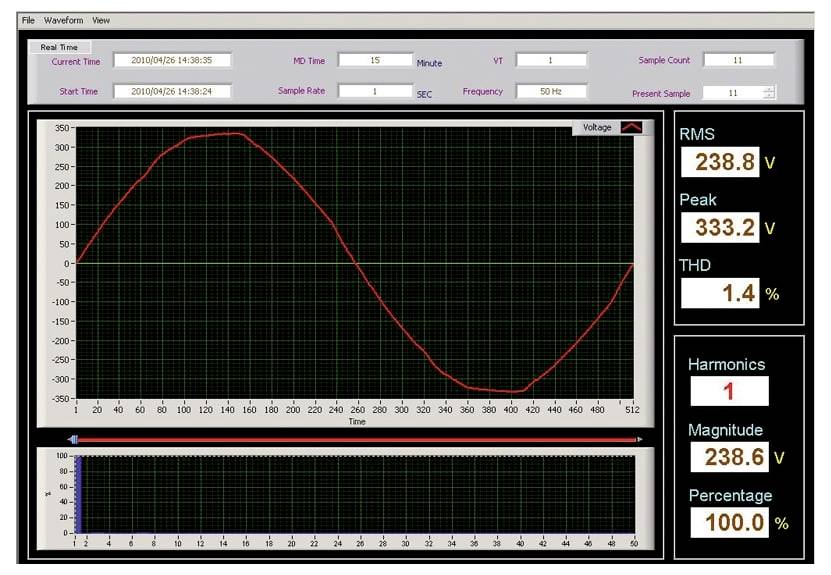

Displej průběhu analyzátoru kvality napájení zobrazující červenou sinusoidu napětí v čase s efektivní hodnotou 238,8 V, špičkou 333,2 V, THD 1,4 % a počtem harmonických 1.

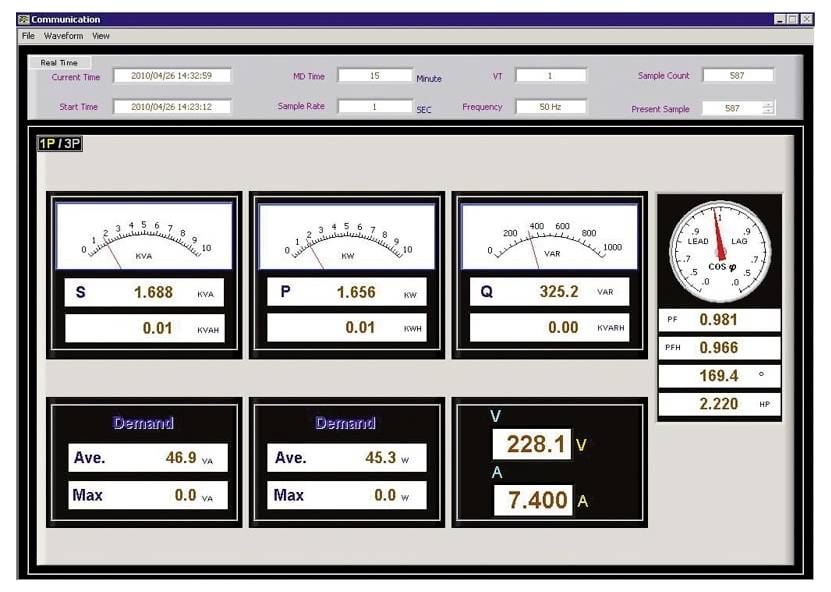

Řídicí panel pro monitorování spotřeby energie zobrazující údaje v reálném čase: zdánlivý výkon 1,688 kVA, činný výkon 1,656 kW, jalový výkon 325,2 VAR, napětí 228,1 V, proud 7,400 A a účiník 0,981.

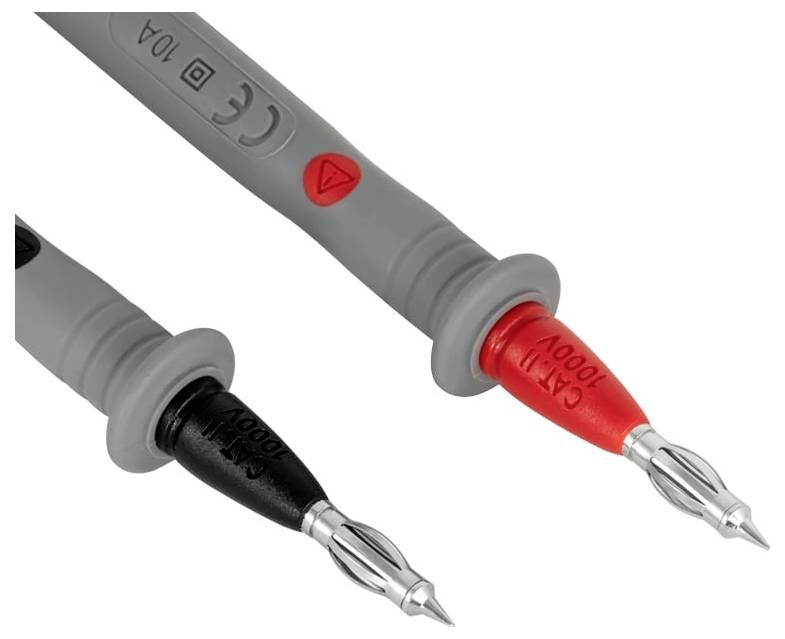

Detailní záběr dvou izolovaných měřicích sond, červené a černé, s ostrými kovovými špičkami a značením napěťového hodnocení na šedých rukojetích.

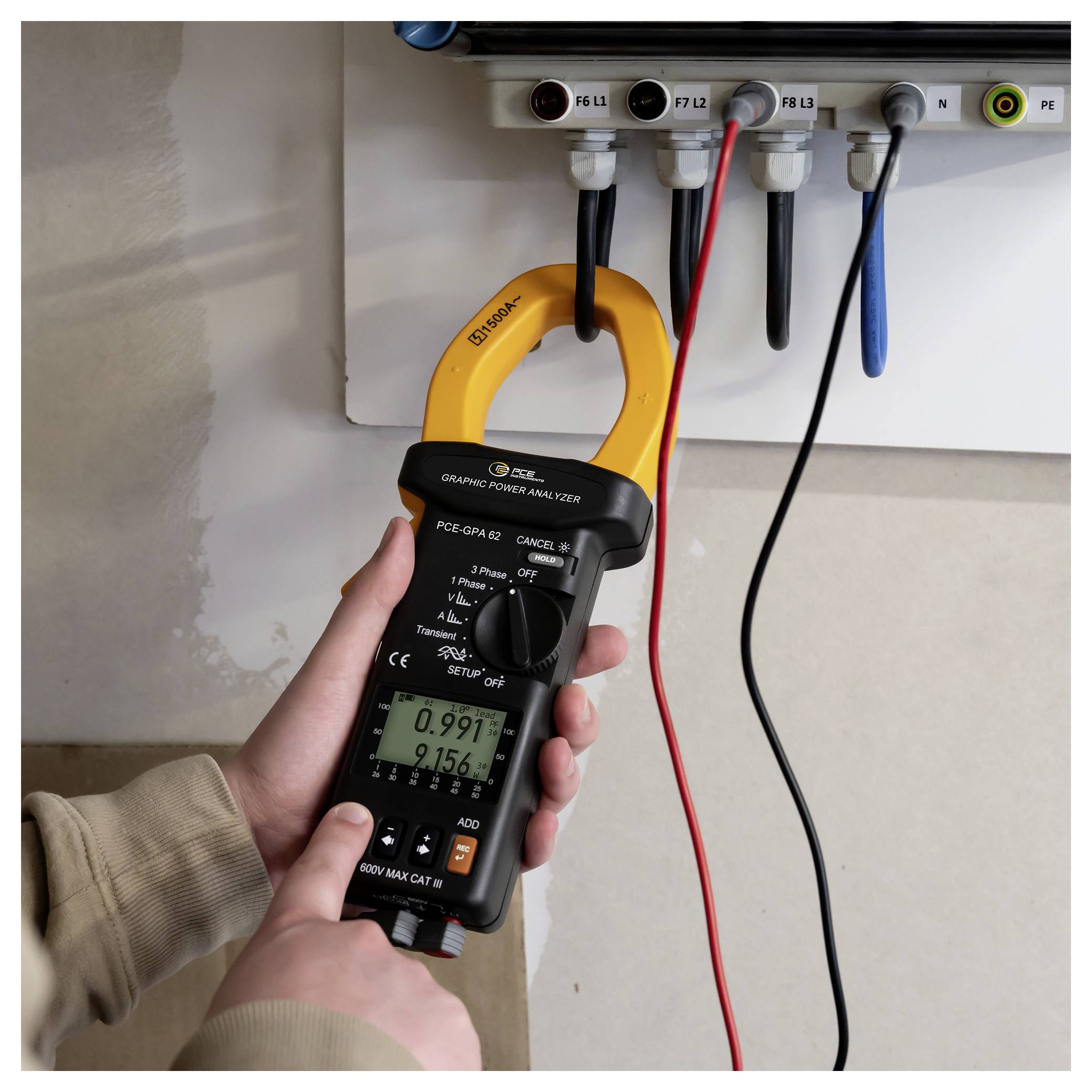

Ruka držící svorkovací anylyzátor výkonu měřící elektrický proud v panelu s barevnými vodiči a označenými svorkami.

1/5

Datasheety: (PDF)

Doručení: St 7. 10.

8 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (20 822,31 Kč / kus)

20 822,31 Kč

Bez DPH.

Doprava zdarma

Už jen 8 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Síťový analyzátor

Monitorování v reálném čase
Záznam a měření napětí/proudu (pravé/efektivní)
Měří účiník a fázový úhel
Frekvence, energie, činný výkon, zdánlivý výkon a jalový výkon (1 fázový nebo 3-fázový)
Symetrické sítě

Technické parametry

Měření napětí 4,0... 600,0 V Skutečná efektivní hodnota Přesnost ±0,5 % z rozsahu měření ±5 dgts Rozlišení: 0,1 V Napěťové špičky ( > 10 v) 50 Hz až 60 Hz Přesnost ±5 % ±50 dgts Měření proudu 4,0... Skutečná efektivní hodnota 1500,0 A. Přesnost ±1 % z rozsahu měření ±5 dgts Rozlišení 0,01 A Proudové špičky ( > 20 a) 50 Hz - 60 Hz Přesnost ±5 % ±50 dgts Činný výkon P 10 W ... 9999 kW v 5 rozsazích měření Přesnost ±1 % z 20 až +20 dgts ( > 20 v a > 20 a) ±2 % z 40 až +40 dgts (< 20 v a< 20 a) Rozlišení 0,1 W 1 kW v závislosti na rozsahu měření Zdánlivý výkon s 10 VA... 9999 kVA v 5 oblastech měření přesnost ±1 % z 20 dgts ( > 20 v a > 20 a) ± 2 % měřicího rozsahu 40 až +40 dgts (< 20 v a< 20 a) Rozlišení 0,1 VA... 1 kVA v závislosti na rozsahu měření Jalový výkon Q 10 var... Přesnost 9999 kVAR ve 5 rozsazích měření ±1 % z 20 dgts ( > 20 v a > 20 a) ± 2 % měřicího rozsahu 40 až +40 dgts (< 20 v a< 20 a) Rozlišení 0,1 var. 1 kVAr v závislosti na rozsahu měření Účiník PF 0,000... 1,000 Přesnost ±0,04 ( > 20 v a > 20 a), ±0,1 (> 20 v a < 20 a) Rozlišení 0,001 Fázový úhel -180 °... +180 ° Přesnost ±1° Rozlišení 0,1 Fázový úhel 0°... +360 ° Přesnost ±1° Rozlišení 0,1 Měření frekvence ( > u 50V) 46... 65 Hz Přesnost ±0,3 Hz Rozlišení 0,1 Hz Činnost 0... 999.999 kWh Přesnost ±1 % z rozsahu měření Rozlišení +20 dgts Zdánlivá práce 0... 999.999 kVAh Přesnost ±1 % z rozsahu měření Rozlišení +20 dgts Přerušovaná energie 0... 999.999 KVARH Přesnost ±1 % z rozsahu měření Rozlišení +20 dgts Harmonické vlny napětí (relativní) 1 - 20 th Přesnost ±2% Rozlišení 0,1 % 50 - 60 Hz > 80 v AC 21 - 50 th Přesnost ±4 % z rozsahu měření ±2 % Rozlišení 0,1 % Harmonické vlny v napětí (absolutní) 1 - 20 th Přesnost ±2 % ±0,5 V. Rozlišení 0,1 v 50 - 60 Hz > 80 v AC 21 - 50 th Přesnost ±4 % z rozsahu měření ±0,5 V Rozlišení: 0,1 V Harmonické vlny v proudu (relativní) 1 - 20 th Přesnost ±2% Rozlišení 0,1 % 50 - 60 Hz > 20 a 21 - 50 th Přesnost ±4 % z rozsahu měření ±2 % Rozlišení 0,1 % Harmonické vlny v proudu (absolutní) 1 - 20 th Přesnost ±2 % z rozsahu měření ±0,4 A. Rozlišení 0,1 a 50 - 60 Hz > 20 a 21 - 50 th Přesnost ±4 % z rozsahu měření ±0,4 A. Rozlišení 0,1 A. Celkové harmonické zkreslení (THD-F) 0,0 - 20 % Přesnost 2 % Rozlišení 0,1 % 50 - 60 Hz > 80 v a > 20 a 20,1 - 100 % Přesnost ±6 % z rozsahu měření ±1 % Rozlišení 0,1 % 50 - 60 Hz > 80 v a > 20 a 100,1 - 999,9 % Přesnost ±10 % z rozsahu měření ±1 % Rozlišení 0,1 % Rozpětí proudových kleští max. 55 mm Automatická volba rozsahu zobrazení „OL“ = Overload Datová paměť pro 50.000 záznamů Schnittstelle: USB Software vhodný pro Windows2000, ME, XP... Grafický displej, 128 x 64 LCD s podsvícením Napájení 2x 1,5 v typ AA spotřeba energie cca 10 mA Rozměry 271 x 112 x 46 mm Hmotnost 650 g Včetně baterií Podmínky okolního prostředí max. 85 % Relativní vlhkost / -10 °C.. +50 °C Ochrana / normalizace Cat III 600 v / EN 61010-2-032

Kategorie produktu: Třífázový analyzátor kvality sítě

Kategorie měření: CAT III 600 V

: bez certifikátu

Rozm.: (d x š x v) 271 x 112 x 46 mm

Hmotnost: 650 g

Druh měření: 3fázové

Vlastnosti: s funkcí záznamníku

Šířka: 112 mm

V: 46 mm

Délka: 271 mm

Rozhraní: USB

Ke stažení

List technických údajů

List technických údajů 2452449 PCE Instruments PCE-GPA 62 Třífázový analyzátor kvality sítě 3fázové s funkcí záznamníku

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2452449 PCE Instruments PCE-GPA 62 Třífázový analyzátor kvality sítě 3fázové s funkcí záznamníku

Popis

Měřič výkonu slouží k jednofázových nebo třífázových měření činného, jalového a zdánlivého výkonu, účiníku, fázového úhlu, energie, napětí a proudu, A jejich hroty a harmonické vlny až do 50. Vlny. Harmonické. Integrovaný grafický displej přitom zajišťuje optimální optické zjasnění hodnot na výkonovém noži. Měření napětí: 4,0... Skutečná efektivní hodnota 600,0 v - měření proudu: 4,0... 1500,0 a skutečná efektivní hodnota - měření frekvence (u & Gt; 50V): 46... 65 Hz - rozevření proudových kleští: Max. 55 mm - vč. Kalibračního certifikátu ISO - jsou certifikát o kalibraci vydán speciálně pro zákazníka a jsou vyloučeny z práva zpětného odběru.
