PCE Instruments PCE-360 měřič výkonu a analyzátor el. sítě, PCE-360

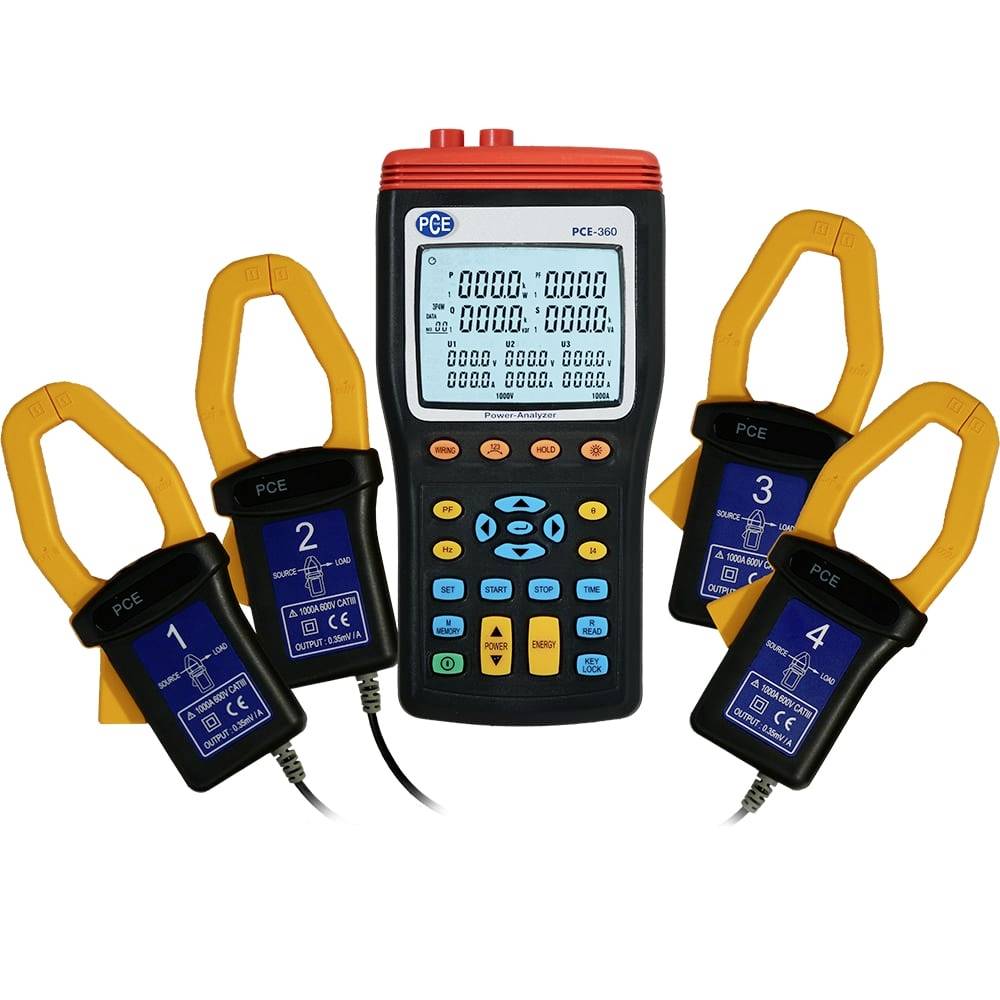

Analyzátor energie PCE-360 se čtyřmi senzory kleští, zobrazující přenosný měřič a číslované proudové kleště pro měření elektrických obvodů.

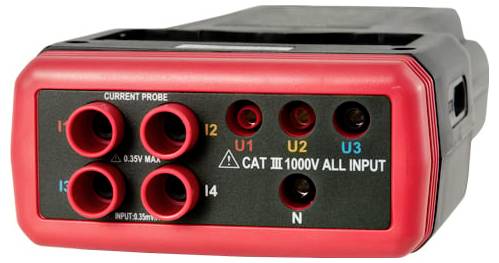

Přední panel elektrického testovacího zařízení CAT III 1000V s označenými vstupními porty pro proudovou sondu, I1, I2, I4, U1, U2, U3 a N.

Detailní snímek černého přenosného zařízení s červeným vroubkovaným koncem a označeným panelem konektoru portu RS232.

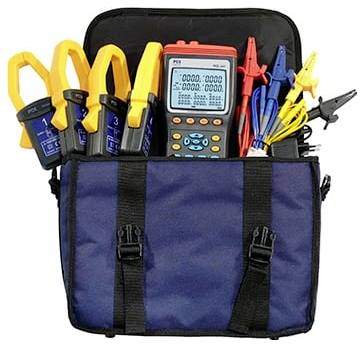

Otevřená taška na nářadí s elektrickými testovacími přístroji, včetně kleští s měřením proudu, digitálního multimetru a barevných měřicích vodičů.

1/4

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (36 450,41 Kč / kus)

36 450,41 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Hlavní benefity

Tester kabelů

Technické parametry

Měření napětí 50... Skutečná efektivní hodnota 600,0 V. Přesnost ±1,5 % naměřené hodnoty Rozlišení +10 digitů / 0,1 V. Měření proudu 3... Skutečná efektivní hodnota 999,9 A. Přesnost ±1,5 % naměřené hodnoty Rozlišení +15 digitů / 0,1 A. Činný výkon P 150 W.. 999,9 kW Přesnost ±1,5 % naměřené hodnoty Rozlišení +20 digitů / 0,1 kW Zdánlivý výkon s 150 VA... 999,9 kVA Přesnost ±1,5 % naměřené hodnoty Rozlišení +20 digitů / 0,1 KVA Jalový výkon Q 150 VAR... 999,9 kVAR Přesnost ±1,5 % naměřené hodnoty Rozlišení +20 digitů / 0,1 kVAR Účiník PF 0... 1 Přesnost ±0,06 Rozlišení 0,001 Fázový úhel -90°... +90° Přesnost ±3 ° Rozlišení 0,1 Měření frekvence ( > u 50V) 40... 100 Hz Přesnost ±1 % naměřené hodnoty +2 digity Rozlišení 0,1 Hz Identifikace točivého pole (UL > 50V) Ano Činnost 0... 9999 MWh Přesnost ±1,5 % naměřené hodnoty Rozlišení +20 digitů Zdánlivá práce 0... 9999 mV Ah Přesnost ±1,5 % naměřené hodnoty Rozlišení +20 digitů Přerušovaná energie 0... 9999 MVarh Přesnost ±1,5 % naměřené hodnoty Rozlišení +20 digitů max. Rozpětí proudových kleští: 40 mm Ukládání dat 50 záznamů pro ruční uložení SD karta 4 GB pro záznam dat (99 míst v paměti á 350.000 datových vět) Sériové rozhraní přes USB kabel LCD displej s podsvícením Napájení 8 x 1,5 v typ AA Rozměry 235 x 117 x 54 mm Hmotnost 730 g Podmínky prostředí Max. 85% relativní vlhkost / 0... +40 °C Ochrana / normalizace IP 30 / IEC 61 010, 600 v / Cat III

Kategorie produktu: měřič výkonu a analyzátor el. sítě

Displej: LCD

Optický ukazatel: Ano

měřič spotřeby: RS232

Rozm.: (d x š x v) 235 x 117 x 54 mm

: bez certifikátu

Hmotnost: 730 g

Vlastnosti: vč. funkce exportu dat

Šířka: 117 mm

V: 54 mm

Délka: 235 mm

Hloubka: 54 mm

Typ: PCE-360

Rozhraní: evropská zásuvka
RS-232

Druh měření: 3fázové

Vlastnosti: s funkcí záznamníku
vč. proudových kleští
Měření spotřeby energie
Grafický displej

Ke stažení

List technických údajů

List technických údajů 2452258 PCE Instruments PCE-360 měřič výkonu a analyzátor el. sítě, PCE-360

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2452258 PCE Instruments PCE-360 měřič výkonu a analyzátor el. sítě, PCE-360

Popis

Měřič výkonu PCE-360 pro výkon a měřič energie (v reálném čase) / datová paměť / PC rozhraní / software: 3-fázový - ampérmetr (analyzátor výkonu) PCE-360 slouží k jednofázové nebo třífázové měření výkonu. Přitom je velký displej ampérmetru až pro 10 hodnot současně. Současně lze použít 4 proudových kleští. V manuálním režimu lze měřič výkonu přímo uložit 99 naměřených hodnot. V režimu dataloggeru lze uložit až 20000 naměřených hodnot. Díky tomu je tento 3-fázový měřič výkonu ideální pro dlouhodobou analýzu. Naměřené hodnoty nashromážděné v přístroji lze libovolně přenést do počítače a vyhodnotit. Součástí dodávky je vše was co potřebujete pro měření a vyhodnocení (včetně softwaru a datového kabelu). Přístroj je dodáván s tovární kalibrací, ale lze jej také volitelně zkalibrovat v laboratoři a certifikováno podle ISO (při první objednávce nebo také při rekalibraci, např. ročně).
