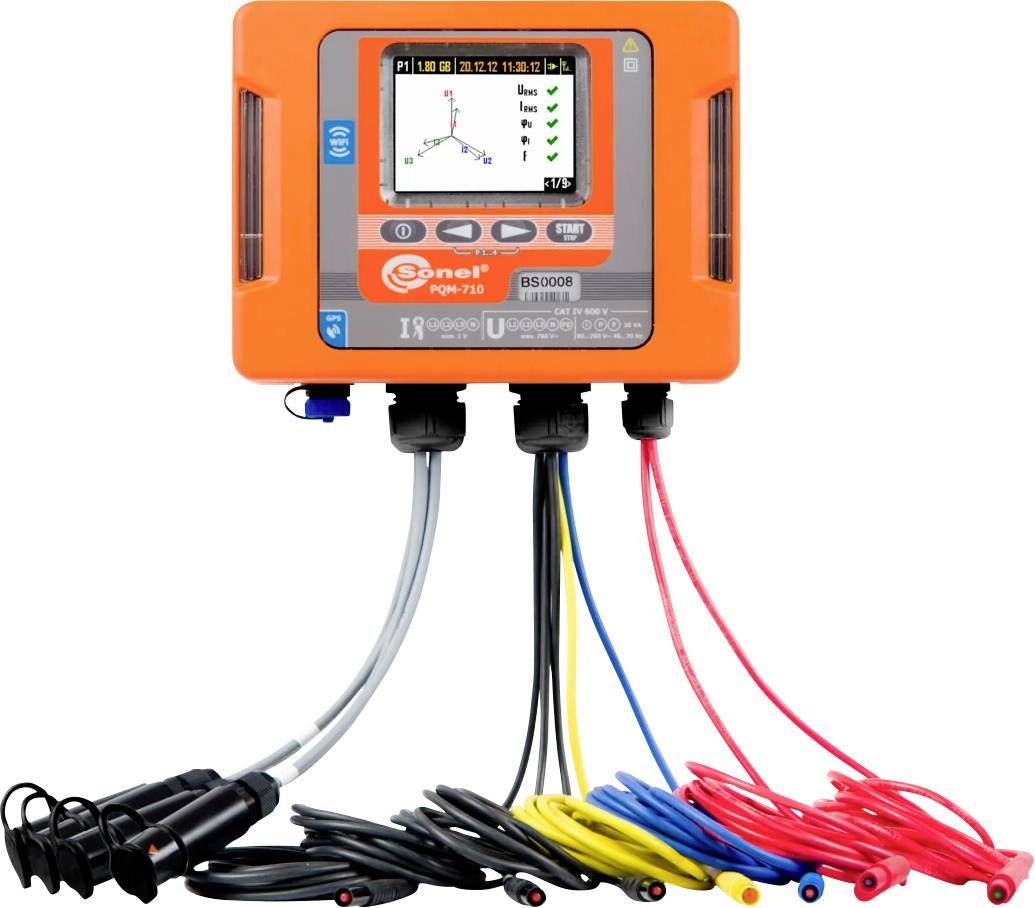

Sonel PQM-710 síťový analyzátor 1fázové, 3fázové s funkcí záznamníku
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (125 967,71 Kč / kus)
125 967,71 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
Síťový analyzátor Sonel PQM-702
- Analýza kvality sítě podle: IEC61000-4-30 třída A; DIN EN 50160; DIN EN 61000-4 -7; DIN EN 61000-4-15; měření všech důležitých parametrů sítě: V, A, P, Q, D, S, f, E, cosϕ, PF, tgϕ, THD, TID, K faktor, PST, PLT; ovládací signál až 3 kHz; digitální záznam průběhů; měření v sítích od 64V - 760V s 40Hz - 70Hz; přenos dat přes GSM (GPRS); integrovaný přijímač GPS pro RTC synchronizaci; ochrana proti krádeži díky varování přes SMS; pracovní teplota: -20 až 55 °C
Technické parametry
- AC napětí RMS: rozsah 0 - 760 V; rozlišení: 0,01 % Un, přesnost: ±0,1 % Un. Crest Factor napětí CFU: rozsah: 1,00 - 10,00 (≤1,65 při 690 V), rozlišení: 0,01, přesnost: ±5 %. Crest Factor proudu CFI: rozsah 1,00 - 10,00 (≤3,6 Inom), rozlišení: 0,01, přesnost: ±5 %. AC proud RMS: rozsah: v závislosti na proudových kleštích, rozlišení: 0,01 %, přesnost: ±0,1 % (plus nepřesnost kleští). Frekvence: rozsah: 40,00 - 70,00 Hz, rozlišení: 0,01 Hz; přesnost: ±0,01 Hz. Činný (P), zdánlivý (S), jalový (Q) a zkreslený výkon (D): rozsah: v závislosti na proudových kleštích a transformátoru, rozlišení: až 4 desetinná místa, přesnost: v závislosti na proudových kleštích transformátoru. Činná (EP), zdánlivá (ES) a jalová energie (EQ): rozsah: v závislosti na proudových kleštích a transformátoru, rozlišení: až 4 desetinná místa, přesnost: v závislosti na proudových kleštích a transformátoru. Cosϕ a účiník PF: rozsah: 0,00 - 1,00, rozlišení: 0,01, přesnost: ±0,03. Tgϕ: rozsah: 0,00 - 10,00, rozlišení: 0,01, přesnost: v závislosti na přesnosti činného a jalového výkonu. Harmonické Uh: rozsah: 0,00 - 760 V: rozlišení: 0,01 % Un, přesnost: ±5 % Uh pro Uh ≥ 1 % Un, ±0,05 % Un pro Uh ˂ 1 % Un. Harmonické Ih: rozsah: v závislosti na proudových kleštích, rozlišení: 0,01 %, přesnost: ±5 % Ih pro Ih ≥ 3 % In, ±0,15 % In pro Ih ˂ 3 % In. Činitel harmonického zkreslení (THD) pro napětí a proud: rozsah: 0,0 - 100,0 %, rozlišení: 0,1 %, přesnost: ± 5 %. Harmonické činného (Ph) a jalového výkonu (Qh): rozsah: v závislosti na proudových kleštích, rozlišení: v závislosti na minimální hodnotě proudu a napětí. Úhel mezi harmonickou napětí a proudu ϕUI: rozsah: -180° až +180 °, rozlišení: 0,1 °, přesnost: ± (v x 1 °). K faktor: rozsah: 1,0 - 50,00, rozlišení: 0,1, přesnost: ±10 %. Míhání Pst/lt: rozsah: 0,20 - 10,00, rozlišení: 0,01, přesnost: ± 5 %. Nerovnost napětí a proudu: rozsah: 0,0 - 20,00 %, rozlišení: 0,1 %, přesnost: 0,15 % (absolutní chyba). Proudové kleště F1, F2, F3: rozsah: 0 - 3000 A (10000 AP-P). Proudové kleště C-4: rozsah: 0 - 1000 A (3600 AP-P). Proudové kleště C-5: rozsah: 0 - 1000 A (3600 AP-P). Proudové kleště C-6: rozsah: 0 - 10 A (36 AP-P) (bez transformátoru). Proudové kleště C-7: rozsah: 0 - 100 A (360 AP-P). Rozhraní/komunikace: OR-1, USB, GPS, GSM.
- Kategorie produktu
síťový analyzátor
- Kategorie měření
CAT IV 600 V
bez certifikátu
- Napájení
64/110 V; 110/190 V; 115/200 V; 127/220 V; 254/440 V; 290/500 V; 64/110 V; 110/190 V; 115/200 V; 220/380 V; 230/400 V; 240/415 V; 400/690 V
- Rozm.
(d x š x v) 440 x 520 x 200 mm
- Hmotnost
8.4 kg
- Druh měření
1fázové
3fázové
- Vlastnosti
s funkcí záznamníku
- Šířka
520 mm
- V
200 mm
- Délka
440 mm
- Rozsah měření napětí
0 - 760 V
Ke stažení
List technických údajů
List technických údajů 1427971 Sonel PQM-710 síťový analyzátor 1fázové, 3fázové s funkcí záznamníku
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1427971 Sonel PQM-710 síťový analyzátor 1fázové, 3fázové s funkcí záznamníku
Popis
Síťový analyzátor PQM-702 od Sonel je určen k analýze kvality sítě na nejvyšší úrovni. Splňuje všechny běžné EU a IEC standardy a odpovídá měření podle IEC 61000-4-30 třída A. Pomocí kleští lze měřit proudy až do 3 kA. Přenos parametrů se uskutečňuje pomocí Wi-Fi, integrovaného modemu (UTMS nebo GSM), microSD karty nebo USB, načtení a vyhodnocení pomocí přiloženého Analyse Softwaru. Protokoly jsou vytvořeny automaticky podle EN50160. Přesnost analýzy zvyšuje integrovaný GPS přijímač pro časovou synchronizaci (RTC). Instalace je možná jak v budovách, tak ve volném prostoru.
Provedení
- 7 měřicích kabelů (2,2 m, pevně namontované); 4 magnetické napěťové adaptéry (L1, L2, L3, N); 5 napěťových adaptérů se závitem M4/M6 (L1, L2, L3, N, PE); 1 AC adaptér pro rozdělení vodičů; síťová zástrčka s banánkovými zásuvkami; krokosvorky: 2 červené, 1 žlutá, 1 modrá, 1 černá; 2 držáky pro montáž na lištu; 2 držáky pro montáž na sloup; 2 popruhy; sada Li-Ion akumulátorů;1 kufr z tvrdé skořepiny; 1 USB adaptér OR-1 pro přenos dat; 1 USB kabel; software Sonel Analysis pro analýzu dat; certifikát o kalibraci
Obsah balení
- 7 měřicích kabelů (2,2 m, pevně namontované); 4 magnetické napěťové adaptéry (L1, L2, L3, N); 5 napěťových adaptérů se závitem M4/M6 (L1, L2, L3, N, PE); 1 AC adaptér pro rozdělení vodičů; síťová zástrčka s banánkovými zásuvkami; krokosvorky: 2 červené, 1 žlutá, 1 modrá, 1 černá; 2 držáky pro montáž na lištu; 2 držáky pro montáž na sloup; 2 popruhy; sada Li-Ion akumulátorů;1 kufr z tvrdé skořepiny; 1 USB adaptér OR-1 pro přenos dat; 1 USB kabel; software Sonel Analysis pro analýzu dat; certifikát o kalibraci
Doplňující informace
Upozornění: Software je pouze v EN nebo DE jazykové mutaci.
