PCE Instruments Power Analyzer síťový analyzátor 3fázové, 1fázové Měření spotřeby energie, Grafický displej
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (3 263,64 Kč / kus)
3 263,64 Kč
Bez DPH.
Doprava zdarma
Už jen 3 Ks skladem!
Hlavní benefity
Síťový analyzátor
- Střídavé napětí: 30... 264 V
- Střídavý proud přímo: 0,025 mA... 5 A
- Elektroměr
- Rozhraní RS485 Modbus
- Třída přesnosti: 0,5
- Černobílý LCD displej s vysokým rozlišením
Technické parametry
- Střídavé napětí AC
- Rozsah měření 30 v... 264 V
- Rozlišení: 0,1 V
- Přesnost 0,5 %
- Přetížení 1500 VAC nepřetržitě, 2500 VAC, 50... 60 Hz za minutu
- Střídavý proud AC
- Rozsah měření 0,025 a... 5 A
- Rozlišení 0,01 A
- Přesnost 0,5 %
- Přetížení 10-násobné RMS pro 1s.
- Činný výkon
- Rozsah měření 0,75 W 1320 W
- Rozlišení 0,01 W
- Přesnost 0,5 %
- Faktor výkonu
- Rozsah měření: -1 ... 1
- Rozlišení 0,001
- Přesnost 0,5 %
- Měření frekvence
- Rozsah měření 45 Hz... 65 Hz
- Rozlišení 0,01 Hz
- Přesnost 0,5 %
- Měření harmonických vln (harmonické)
- Rozsah měření 1 (pořadové číslo) … 50 (pořadové číslo)
- Rozsah proudu 20... 100 %
- Rozsah napětí 0.1... 100 %
- Obecné technické údaje
- Typ LCD displeje s osvětlením
- Velikost displeje 3,4"
- Rozhraní RS485
- Norma IEC 62053-22, GB/T18215.322-2008, IEC61010-1
- Fázový posun 0... 359.9 °
- Výřez do panelu 96x96 mm
- Jazyk menu: Angličtina
- Stupeň krytí (přístroj) IP20
- Napájení 100... 260 v AC, cca 5 W.
- Hmotnost 474 g
- Hloubka 110 mm
- Provozní podmínky –20 60 °C, 0 ... 95 % rV
- Skladovací podmínky -20... 65 °C , 30... < 80 % RV.
- Akumulátor / baterie 1x 3 v CR1225, lithiový
- Kapacita 50 mAh
- Zástrčka
Chráněná vidlice
- Kategorie produktu
síťový analyzátor
- Zobrazení
3,4" LCD displej
- Fázová detekce
Ano
- Detekce ochranného vodiče
Ne
bez certifikátu
- Napájení
100 … 260 V/AC
- Rozm.
(d x š x v) 96 x 96 x 120 mm
- Hmotnost
474 g
- Druh měření
3fázové
1fázové
- Vlastnosti
Měření spotřeby energie
Grafický displej
- Šířka
96 mm
- V
120 mm
- Délka
96 mm
- Rozhraní
RS-485
Ke stažení
List technických údajů
List technických údajů 3192934 PCE Instruments Power Analyzer síťový analyzátor 3fázové, 1fázové Měření spotřeby energie, Grafický displej
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3192934 PCE Instruments Power Analyzer síťový analyzátor 3fázové, 1fázové Měření spotřeby energie, Grafický displej
Popis

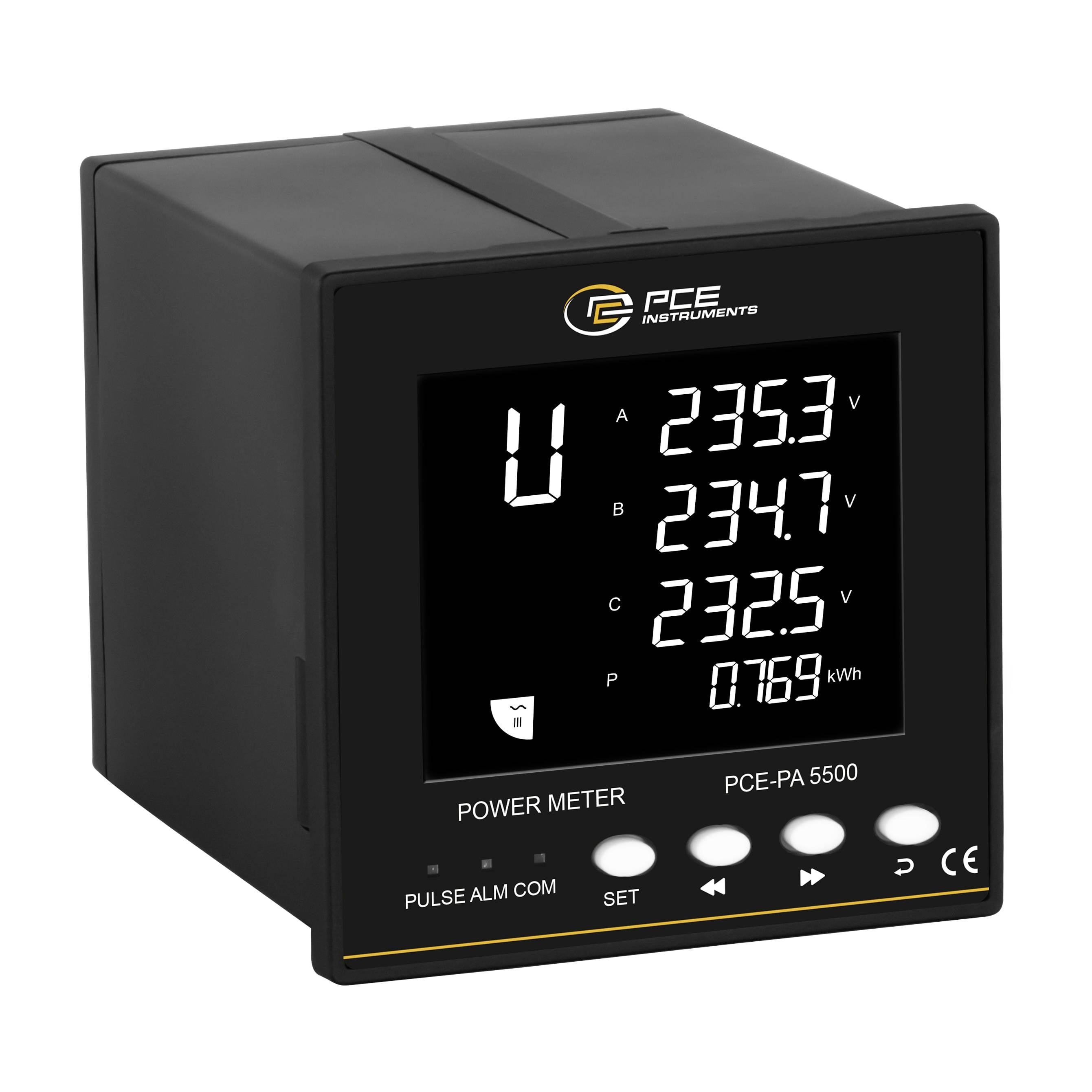

Měřič výkonu je kompaktní nástroj pro měření a zobrazení různých parametrů sítě v třífázových sítích. Tento měřič výkonu může měřit energetickou hodnotu jednotlivých spotřebičů nebo elektrických odboček. Vedle napětí a proudů se měří zdánlivý, jalový a činný výkon, činná a jalová energie a zobrazuje se na displeji o velikosti 68 x 55 mm. Dále je v tomto měřiče výkonu integrováno rozhraní RS485, přes které lze integrovat do stávajících zařízení. Komunikace rozhraní RS485 se provádí pomocí protokolu Modbus RTU. Díky tomu je možné číst naměřené hodnoty z měřiče výkonu nebo přečíst a změnit nastavení přístroje.

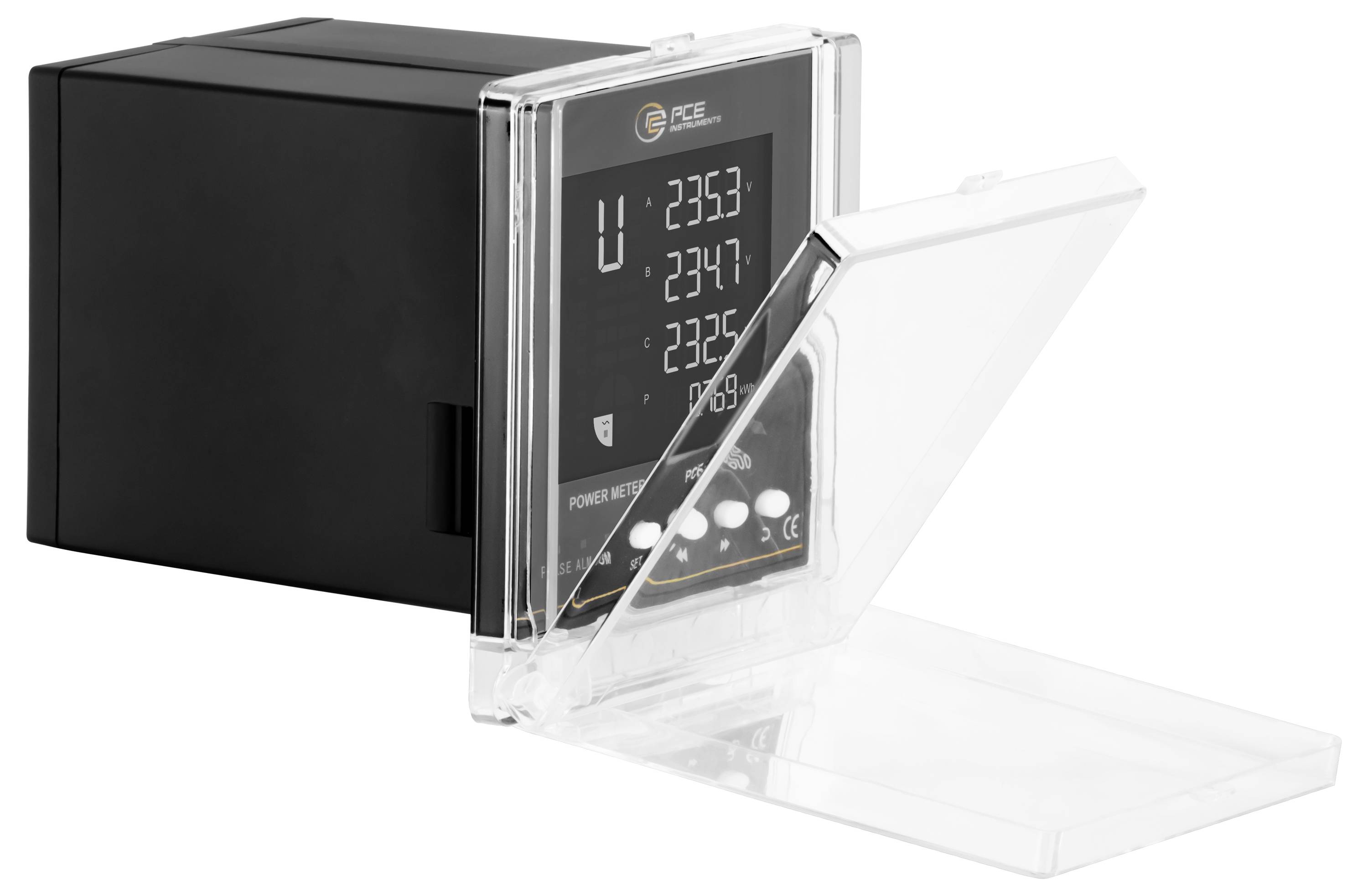

Měřič výkonu je vhodný pro montáž na spínací pole s výřezem 96 x 96 mm. Součástí dodávky jsou průhledné dveře, které lze upevnit na čelní panel, a tím chrání přístroj před prachem a vlhkostí. Kromě mnoha funkcí měření nabízí měřič výkonu funkce alarmu. Stabilní napájení je pro každého provozovatele soustavy nejvyšší prioritou. Aby se zabránilo kolísání kvality proudu a rušení, je třeba nastavit a optimalizovat monitorování sítě, řízení a automatizaci.
Tento text byl přeložen strojově.
Měřič výkonu je vhodný pro montáž na spínací pole s výřezem 96 x 96 mm. Součástí dodávky jsou průhledné dveře, které lze upevnit na čelní panel, a tím chrání přístroj před prachem a vlhkostí. Kromě mnoha funkcí měření nabízí měřič výkonu funkce alarmu. Stabilní napájení je pro každého provozovatele soustavy nejvyšší prioritou. Aby se zabránilo kolísání kvality proudu a rušení, je třeba nastavit a optimalizovat monitorování sítě, řízení a automatizaci.
Tento text byl přeložen strojově.
Provedení
- LCD displej s vysokým rozlišením

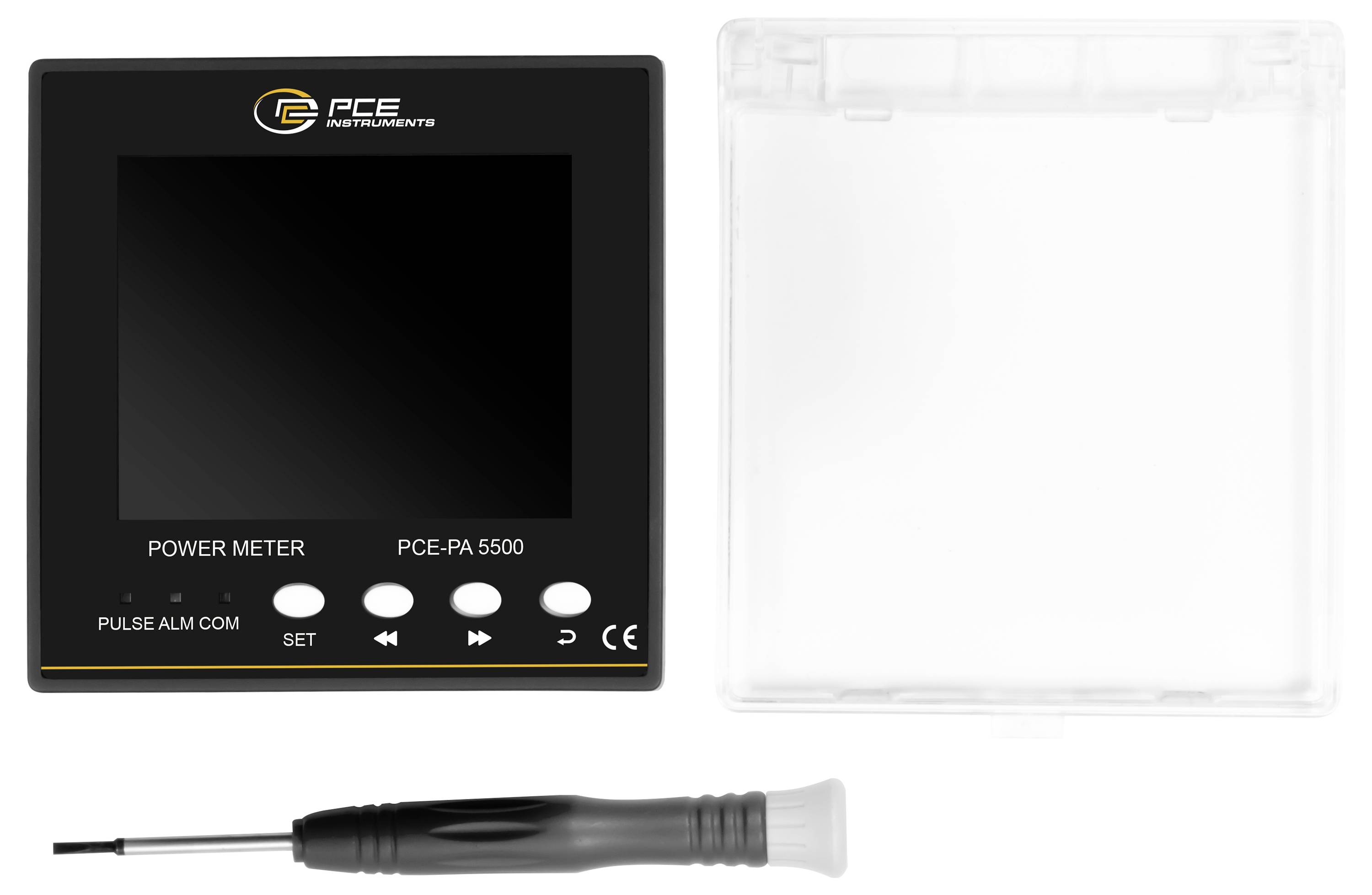

Obsah balení
- 1x měřič výkonu PCE-PA 5500
- 1x přední dveře průhledné
- 1x plochý šroubovák
- .
