Chauvin Arnoux C.A 8220 síťový analyzátor 1fázové s funkcí záznamníku

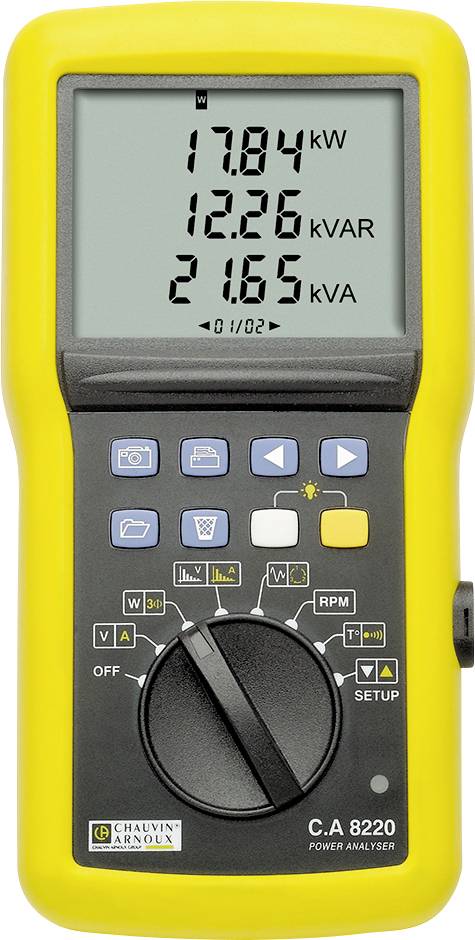

Žluté přenosné zařízení pro analýzu výkonu zobrazuje na displeji tři hodnoty: 17,84 kW, 12,26 kVAR a 21,65 kVA.

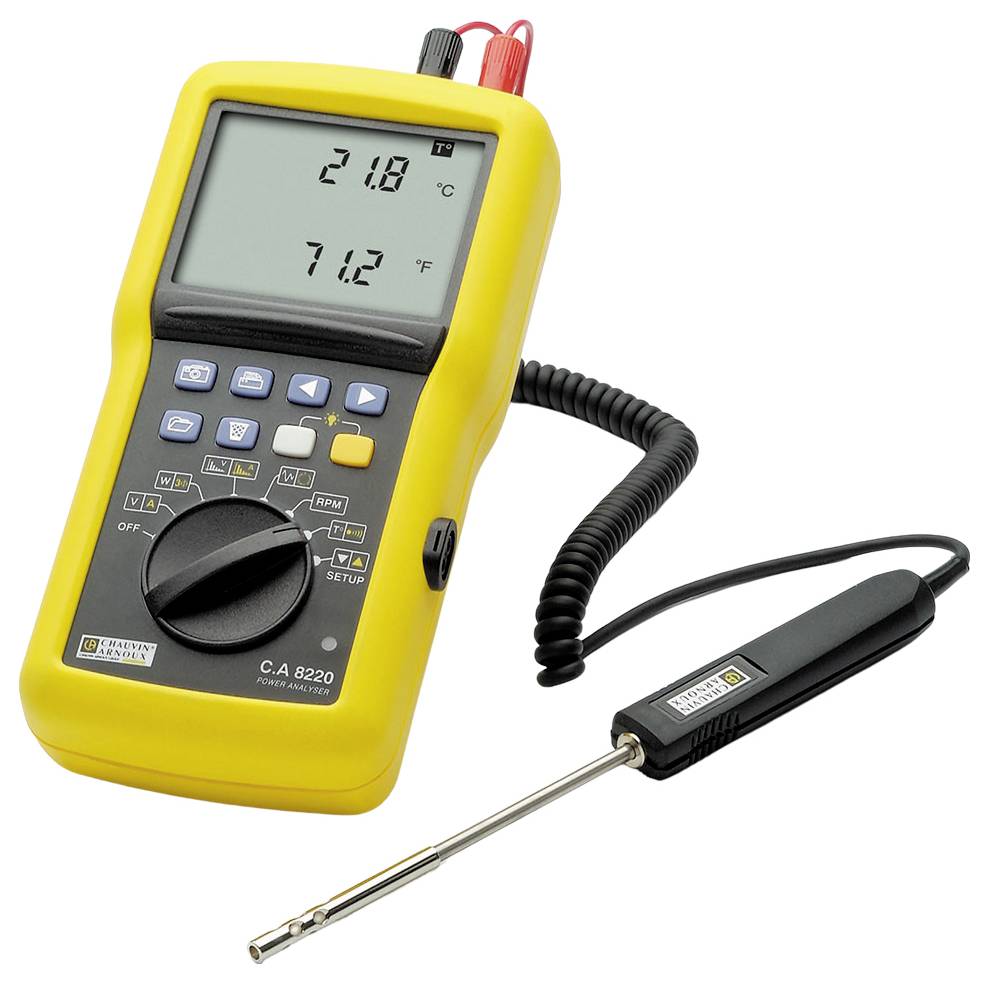

Žluté digitální teploměr s velkým displejem zobrazuje teploty 21,8°C a 71,2°F. Je připojen externí snímač.

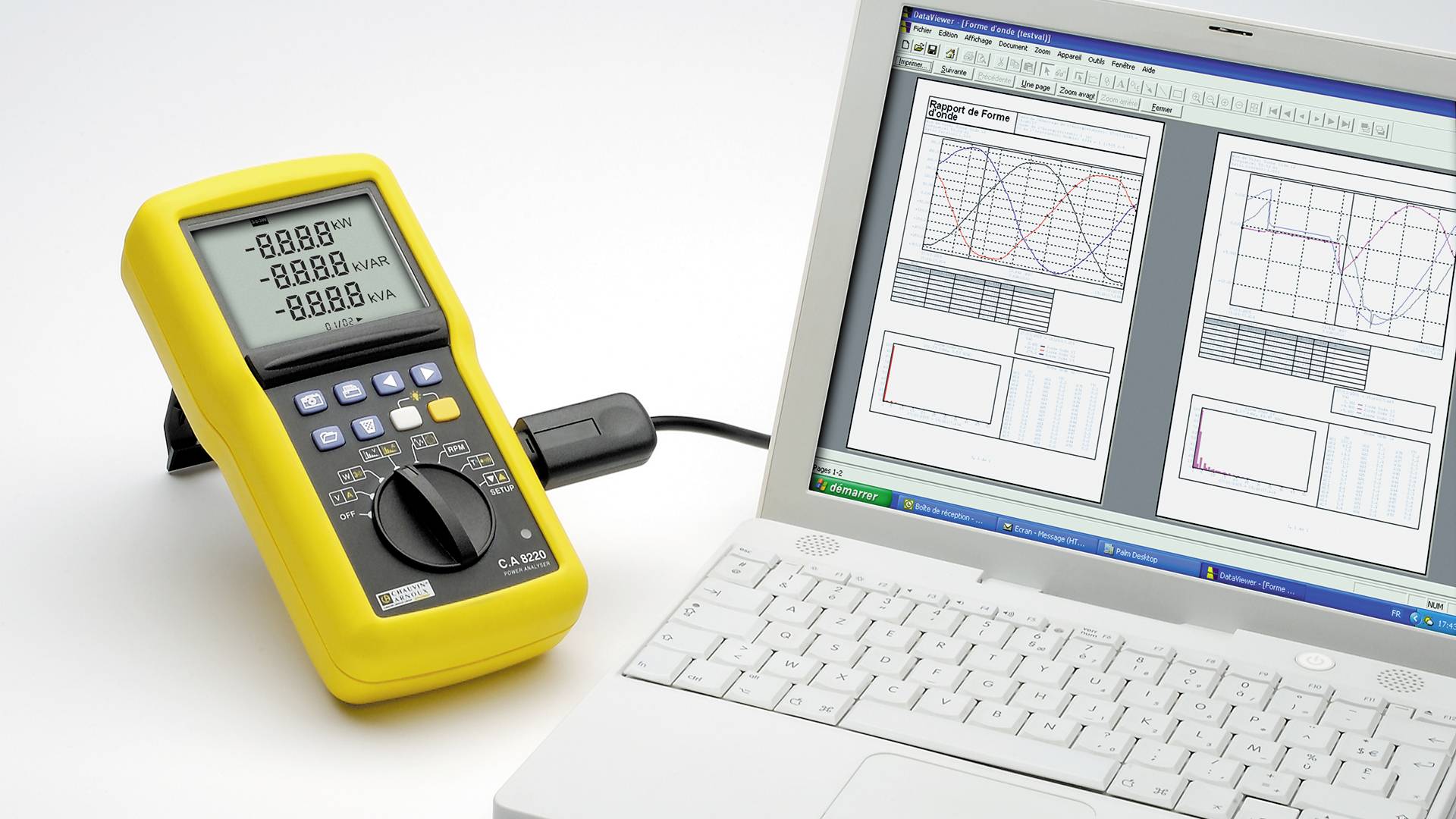

Žluté multimetr vedle notebooku s otevřeným dokumentem obsahujícím diagramy a grafy pro měření a analýzu dat.

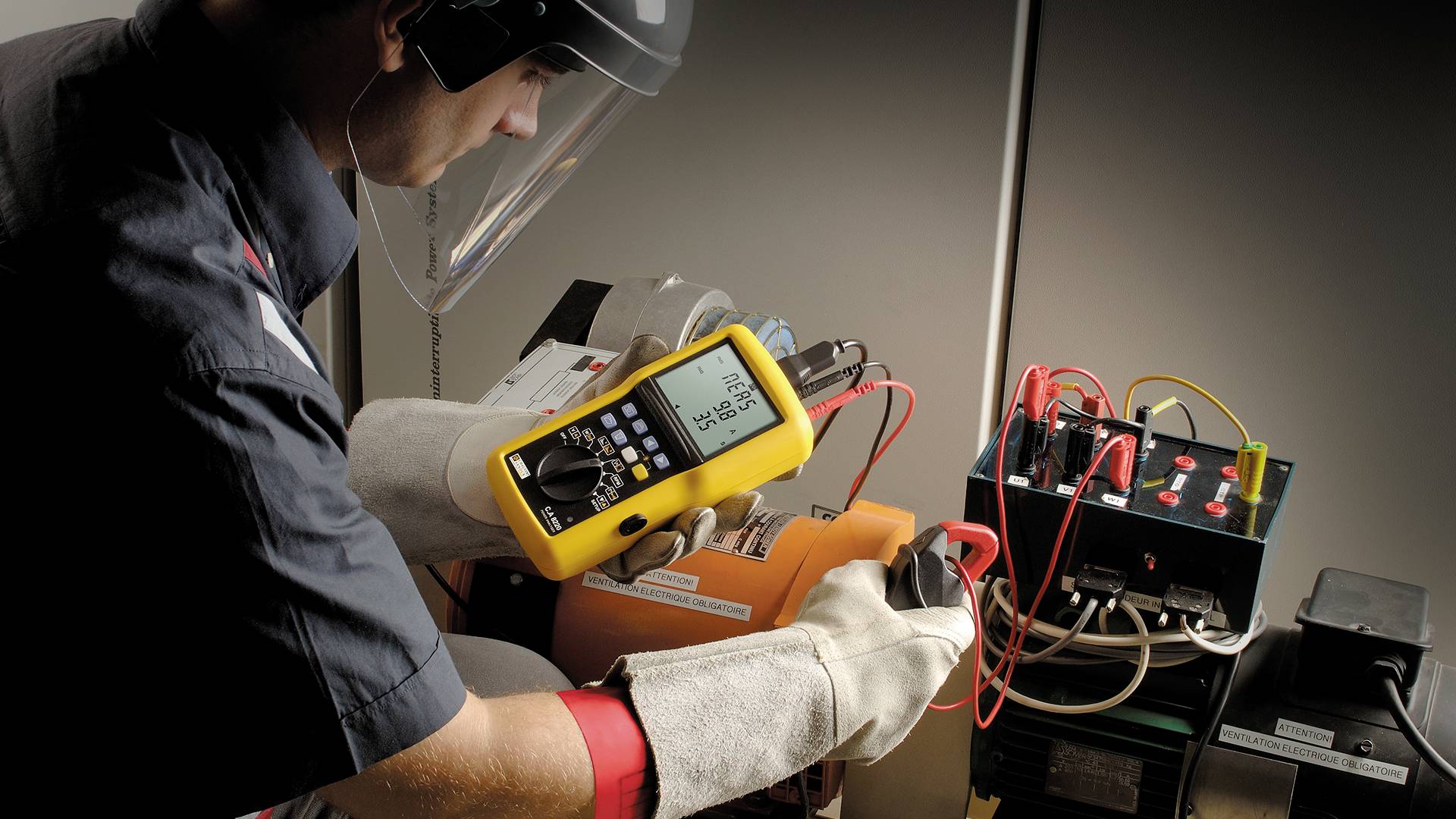

Technik s ochrannými pomůckami kontroluje multimetrem napětí elektronického zařízení; bezpečnost v centru pozornosti.

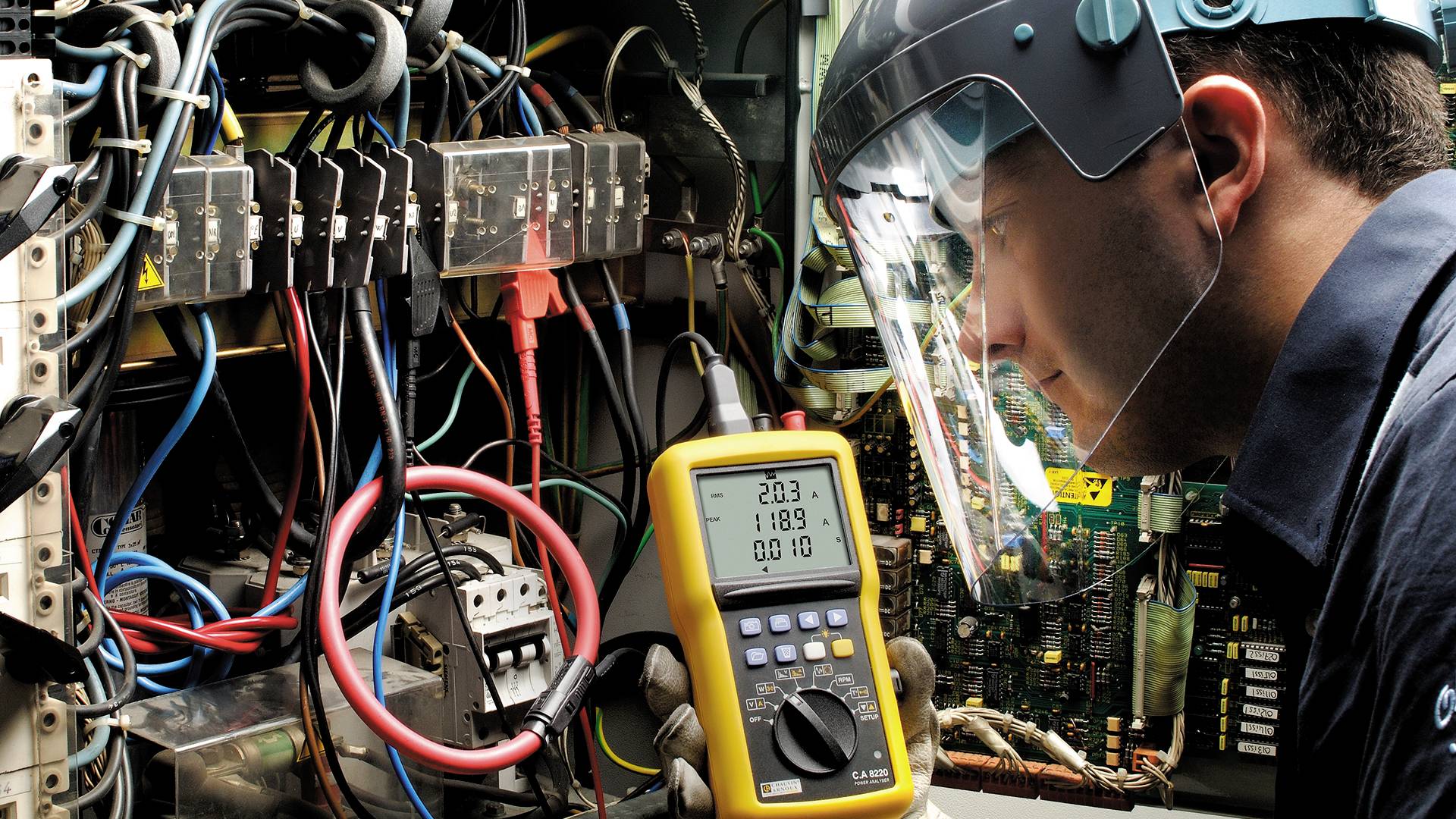

Technik měří elektrický proud v rozvodné skříni digitálním multimetrem. Má nasazenou ochrannou masku.

1/5

Datasheety: (PDF)

Doručení: Pá 9. 10.

2 Ks

Zobrazit alternativy

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (24 276,86 Kč / kus)

24 276,86 Kč

Bez DPH.

Doprava zdarma

Už jen 2 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Síťový analyzátor

Měření velmi slabých a velmi silným proudů
Analýza kvality energie
Analýza zpracování
Bilanci energie
Funkce datové ústředny (datalogger)
Zobrazení tvaru signálu rozběhových proudů motoru

Technické parametry

Rozsah napětí: od 6 Vrms až 600 V RMS AC+DC ± (0,5 % +2 D)
AC-rozsah proudu: 100 mA až 6500 A ± (0,5 % +1 D)
DC rozsah proudu: 100 mA až 1700 A ± (1 % +1 D)
Min./max., střední a maximální hodnoty (+ a -),
Činitel výkyvu CF
Základní frekvence: 40 Hz až 70 Hz
Obrazovka: podsvícený 173 segmentový LCD
Výkon W, VA, var, cos φ, PF
Energeticky varh a VAh, Wh
Harmonické oscilace: do 50. Pořádek
Otáčky motoru: od 6 ot./min. až 120 kRPM ± (0,5 %)
Teplota (PT100): -200 °C až +850 °C ± (1 % +10 D)
Vinutí odpor: od 0,0 Ω až 2000 Ω ± (0,5 % + 2 Ω)
Stupeň krytí: IP54

Kategorie produktu: síťový analyzátor

Kategorie měření: CAT IV 600 V

Zobrazení: Digitální displej s/w

: bez certifikátu

Rozm.: (d x š x v) 6 x 21.1 x 10.8 cm

Hmotnost: 840 g

Druh měření: 1fázové

Vlastnosti: s funkcí záznamníku

Šířka: 21.1 cm

V: 10.8 cm

Délka: 6 cm

Rozhraní: RS-232
USB

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1666200 Chauvin Arnoux C.A 8220 síťový analyzátor 1fázové s funkcí záznamníku

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1666200 Chauvin Arnoux C.A 8220 síťový analyzátor 1fázové s funkcí záznamníku

Popis

Termokamery C.A 8220 je plně na elektrotechniky a monitorování elektrických strojů seřídit: ideální pomůckou pro monitorovací a údržbu týmu v průmyslu. Díky lcd segmentový displej, kompaktním a nárazuvzdorném krytu, i jeho ergonomické obslužné rozhraní je přístroj lze snadno a intuitivně ovladatelný. Termokamery C.A 8220 poskytuje okamžité obraz nejdůležitějších dat jednofázových a nebo symetrický třífázový sítě.
Přístroj měří všechny pro kontrolu elektrických strojů důležité parametry. Díky své přesnosti a velkém množství proudových měničů vystačí proudu několika měření až do několika tisíc vestavěný ampérmetr.

Další funkce jsou:
Měření otáček: v rámci preventivní údržbě je pravidelné přezkoušení otáček elektrických pohonech nezbytná. Univerzální měřicí přístroj automaticky zařídí C.A 8220 i tento úkol snadno a efektivně.
Měření teploty: jsou v dnešní době většinu termoelektrické pohony s integrovanými teplotních čidel, jejichž výstupní signál k dispozici na svorkovnicové skříně. Díky snadné snímání tohoto signálu zobrazuje C.A 8220 motor přímo teplotu.
Každý C.A 8220 se software PAT (Power analyzátor dat), se kterou můžete zobrazit a vyhodnotit výsledky měření na PC. Tento software je zdarma ke stažení.
