Name: PCE Instruments PCE-PA 8300-2 digitální proudové kleště, datalogger, grafický displej, CAT III 600 V
Brand: PCE Instruments
SKU: 2813622
Availability: BackOrder

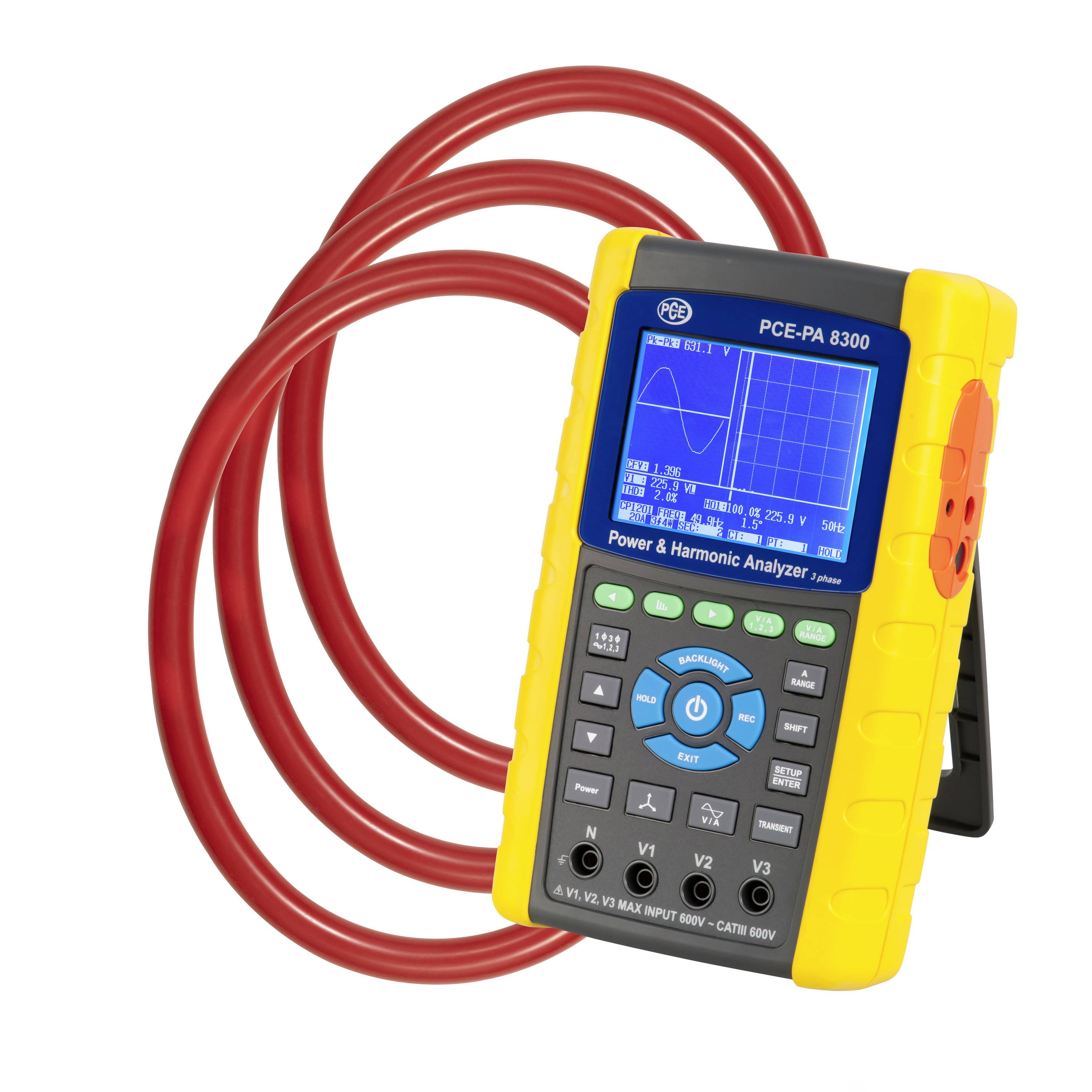

Přenosný analyzátor kvality elektřiny se stočenými červenými měřicími kabely, na jehož displeji se zobrazuje průběh křivky.

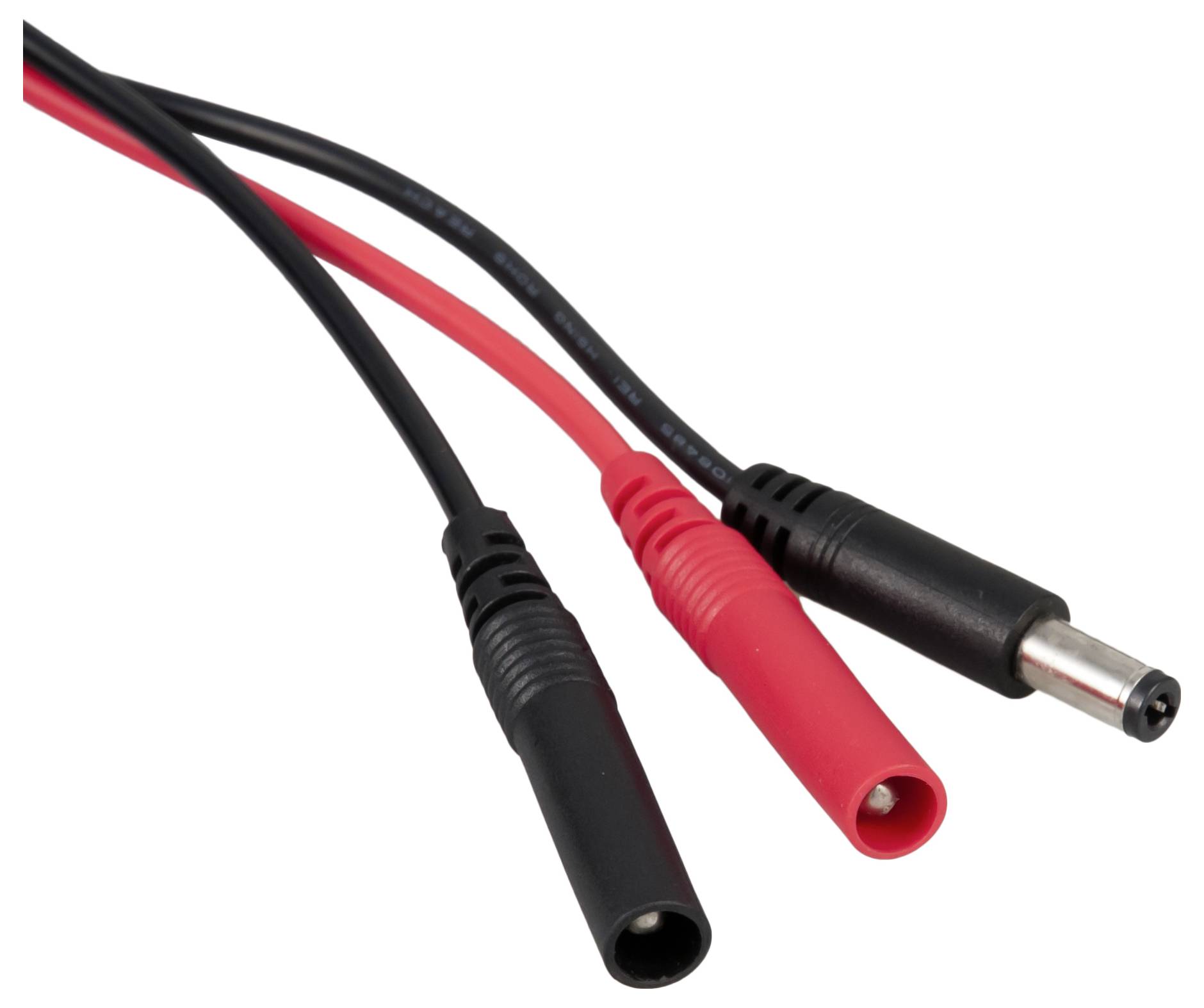

Detailní záběr na tři barevně odlišené napájecí konektory pro audio: černé a červené válcové zástrčky s odpovídajícími kabely na bílém pozadí.

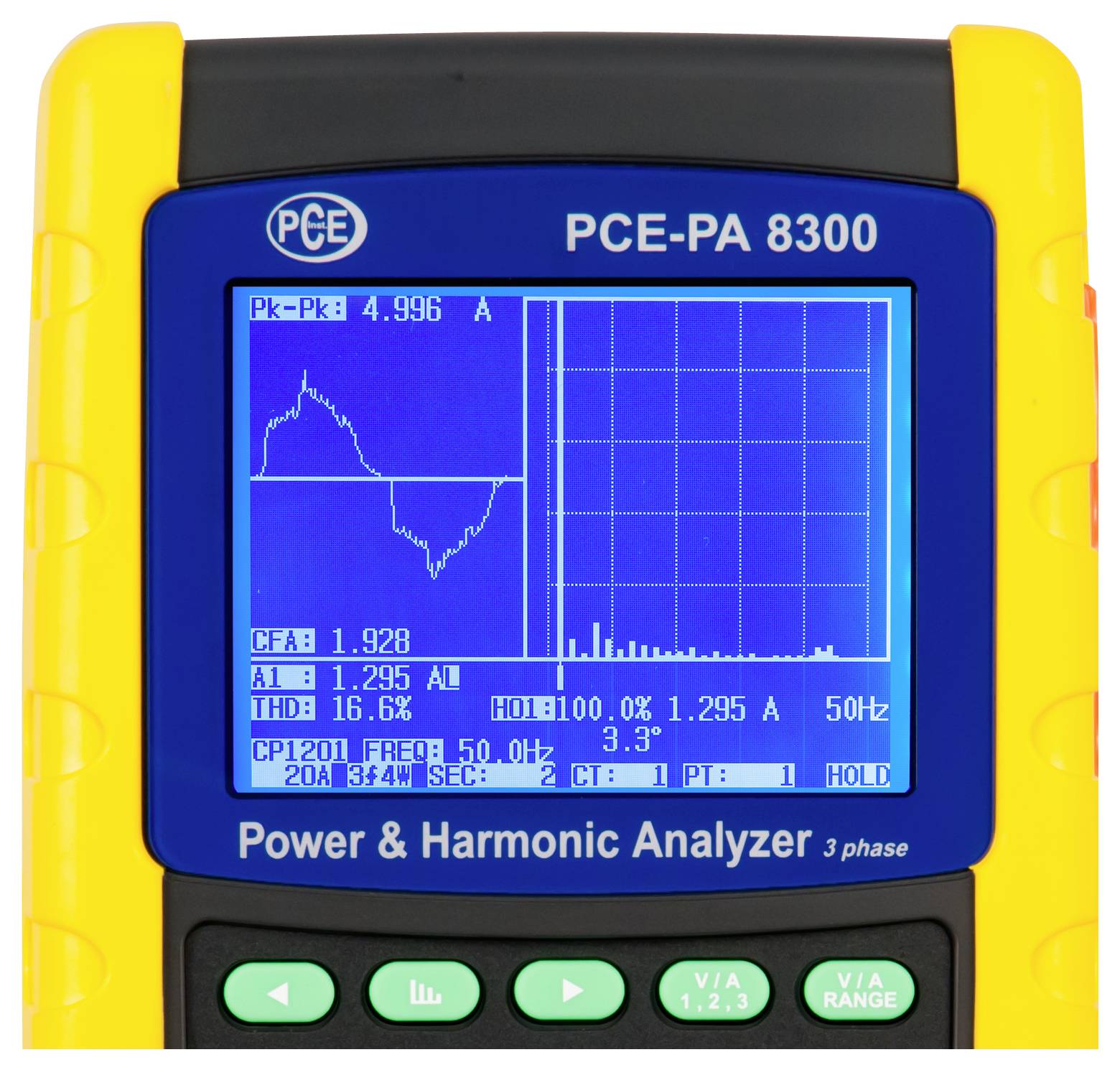

Ruční analyzátor výkonu od PCE Instruments s modrým displejem zobrazujícím průběh a naměřené hodnoty, včetně „Pk-Pk 4.996 A“ a „THD 16.6%“.

Ruční analyzátor výkonu PCE Instruments zobrazující na displeji modrý spojnicový graf elektrických měření.

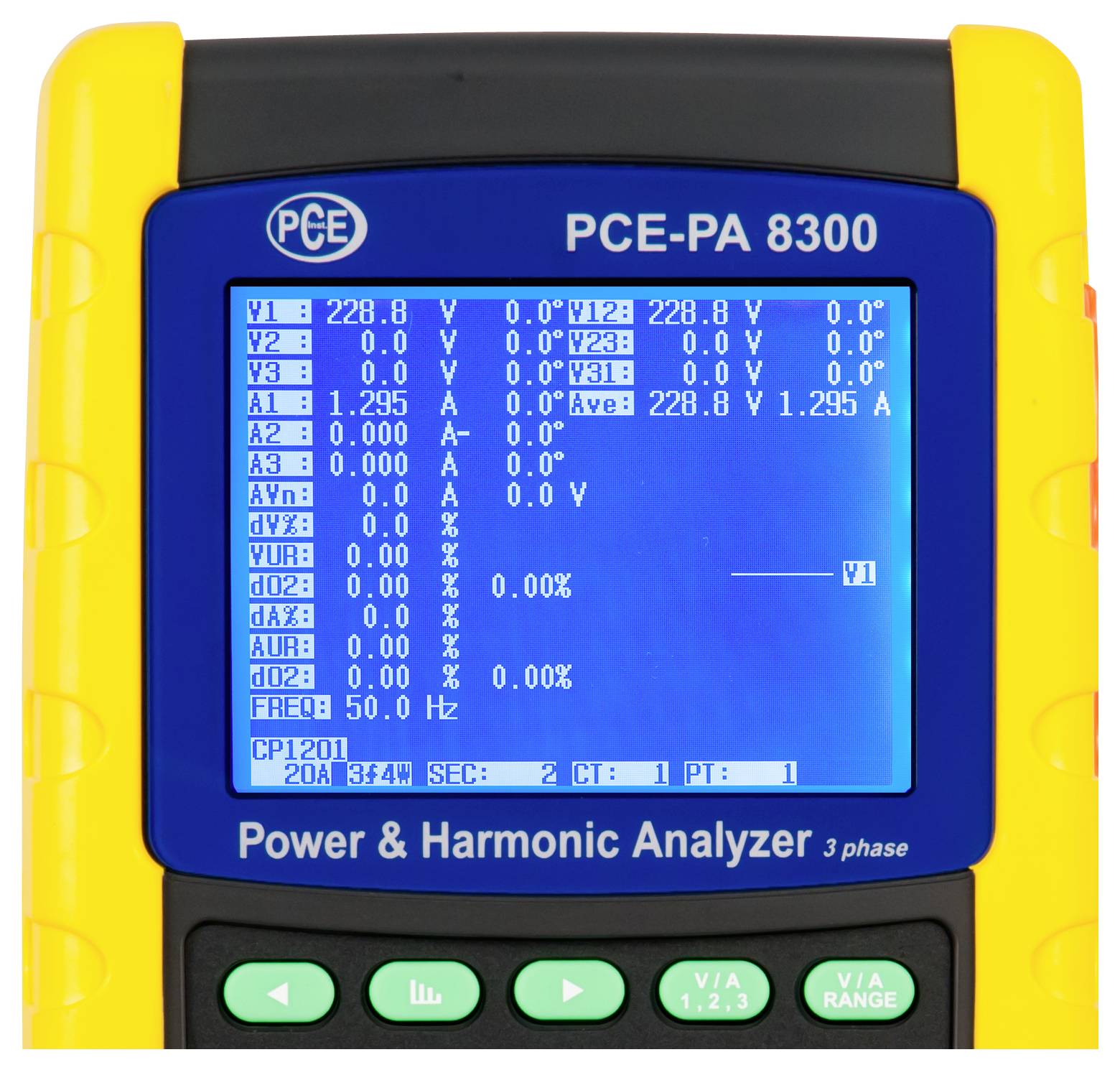

Ruční analyzátor výkonu PCE Instruments zobrazující na displeji hodnoty napětí a proudu, včetně V1/V2 na 228,8 V a A1 na 1,295 A.

Černý robustní přenosný reproduktor zobrazený z boku s vestavěnou opěrkou proti bílému pozadí.

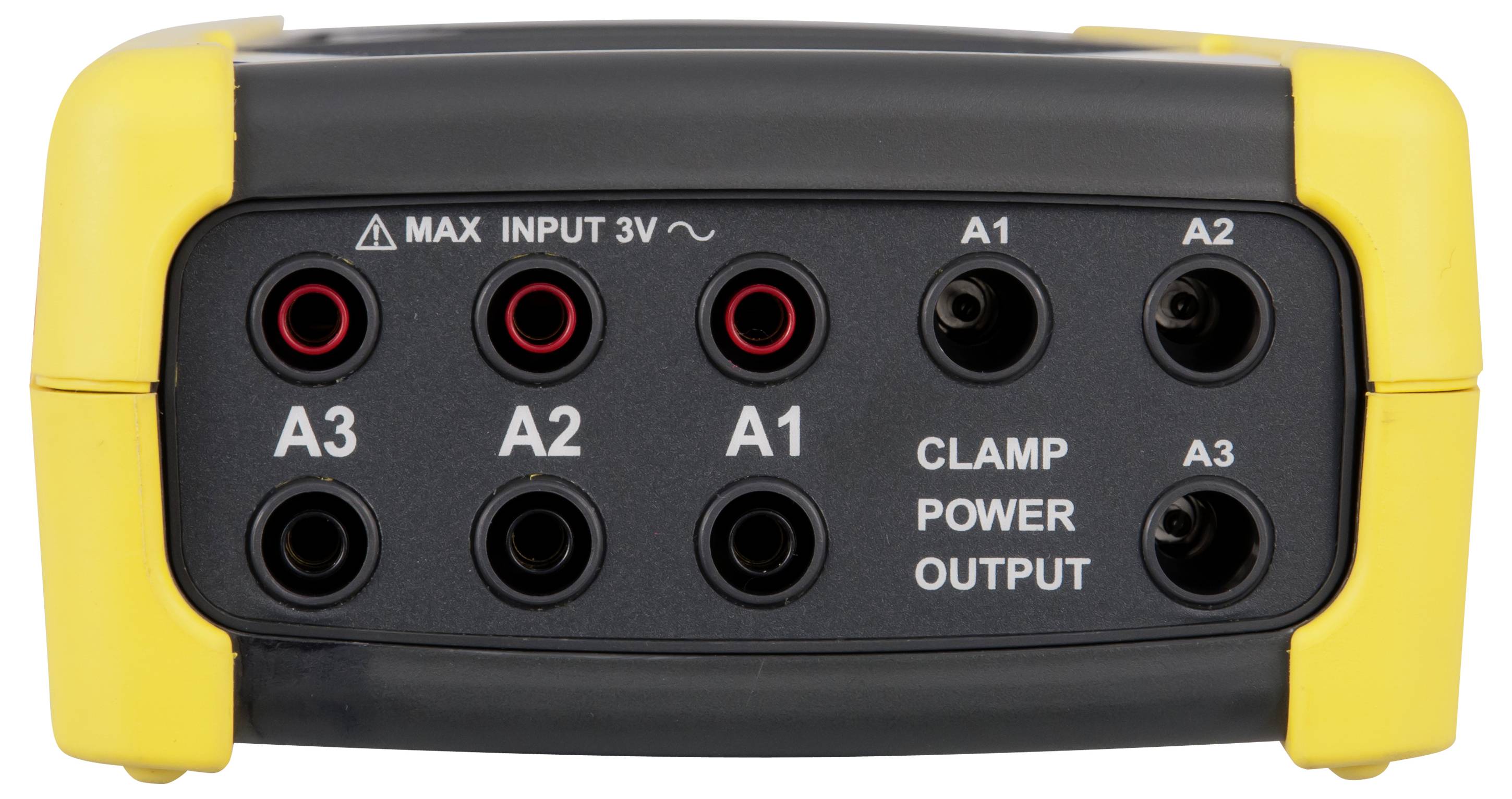

Přední panel výstupního zařízení pro napájení svorek se šesti kruhovými porty označenými A1, A2 a A3 a nápisy „MAX INPUT 3V“ a „CLAMP POWER OUTPUT“.

1/7

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 19. 11.

7 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (81 885,00 Kč / kus)

81 885,00 Kč

Včetně DPH.

Doprava zdarma

Už jen 7 Ks skladem!

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Proudové kleště PCE-PA 8300-2

CAT III 600 V

Technické parametry

elektrická specifikace
měření napětí (AC v)
rozsah měření: 10 V... 600 v<><><><><><><><><><><><><><><><><><><><><><><>0,001 10 a (&t; rozsah měření = 10 a) br přesnost: ± 0,5 0,01 100 1200 1000 30 0,01<>0,1 a) br = ± 200 0,1 0,5 1000 5 10 0,5 a:<><>300 a. Rozlišení: 0,01 a (< 100 a), 0,1 a (&t;= 100 a)
přesnost: ± (0,5 % + 0,5 a)
rozsah měření: 3000 ar rozlišení: 0,1 a (< 1000 a), 1 a (&t;= 1000 a)
přesnost: ± (0,5 a + 5 a)
<>činný výkon
rozsah měření: 0... 9,999 kW<, s>rozlišením 0,001 kW<, br přesnost>± (1 % + 0,008 kW)<, br><>rozsah měření: 10... 99,99 kW<, s>rozlišením 0,01 kW<, br přesnost>± (1 % + 0,008 kW)<, br><>rozsah měření: 100... 999,9 kW<, s>rozlišením 0,1 kW<, br přesnost>± (1 % + 0,8 kW)<, br><>rozsah měření: 1... 9,999 MW
rozlišení: 0,001 MW
přesnost: ± (1 % + 0,008 MW)
<>zdánlivý výkon
rozsah měření: 0... 9,999 kVA
rozlišení: 0,001 kVA: ± (1 % + 0,008 kVA)
<>rozsah měření: 10... 99,99 kVA
rozlišení: 0,01 kVA: ± (1 % + 0,08 kVA)
<>rozsah měření: 100... 999,9 kVA
rozlišení: 0,1 kVA: ± (1 % + 0,8 kVA)
<>rozsah měření: 1... 9,999 MVA
rozlišení: 0,001 MVA
přesnost: ± (1 % + 0,008 MVA)
<>jalový výkon
rozsah měření: 0... 9,999 kVAR
rozlišení: 0,001 kVAR
přesnost ± (1 % + 0,008 kVAR)
<>rozsah měření: 10... 99,99 kVAR
rozlišení: 0,01 kVAR
přesnost: ± (1 % + 0,08 kVAR)
<>rozsah měření: 100... 999,9 kVAR
rozlišení: 0,1 kVAR
přesnost ± (1 % + 0,8 kVAR)
<>rozsah měření: 1... 9,999 mVAR
rozlišení: 0,001 mVAR
přesnost: ± (1 % + 0,008 mVAR)
<>b činná energie
rozsah měření: 0... 9,999 kWh
rozlišení: 0,001 kWh
přesnost: ± (2 % + 0,008 kWh)
<>rozsah měření: 10... 99,99 kWh
rozlišení: 0,01 kWh
přesnost: ± (2 % + 0,08 kWh)
<>rozsah měření: 100... 999,9 kWh
rozlišení: 0,01 kWh
přesnost: ± (2 % + 0,8 kWh)
: 1 ... 9,999 MWh
rozlišení: 0,001 MWh<,>přesnost: ± (2 % + 0,008 MWh)<, br>
<>zdánlivá energie
rozsah měření: 0... 9,999 kVAh
rozlišení: 0,001 kVAh<>přesnost: ± (2 % + 0,008 kVAh)
<>rozsah měření: 10... 99,99 kVAh
rozlišení: 0,01 kVAh<>přesnost: ± (2 % + 0,08 kVAh)
<>rozsah měření: 100... 999,9 kVAh
rozlišení: 0,01 kVAh<>přesnost: ± (2 % + 0,8 kVAh)
<>rozsah měření: 1... 9,999 mV Ah
rozlišení: 0,001 mV Ah<>přesnost: ± (2 % + 0,008 mV Ah)
<>jalová energie
rozsah měření: 0... 9,999 kVARH
rozlišení: 0,001 kVARH
přesnost: ± (2 % + 0,008 kVARH)
<>rozsah měření: 10... 99,99 kVARH
rozlišení: 0,01 kVARH
přesnost: ± (2 % + 0,08 kVARH)
<>rozsah měření: 100... 999,9 kVARH
rozlišení: 0,01 kVARH
přesnost: ± (2 % + 0,8 kVARH)
<>rozsah měření: 1... 9,999 mV ARH
rozlišení: 0,001 MSARH
přesnost: ± (2 % + 0,008 MVARH)
<>účiník
rozsah měření: 0... <>1 br rozlišení: 0,01
přesnost: ± 0,04
fázový úhel
rozsah měření: -180° ... 180°
rozlišení: 0,1°
přesnost: ± 1°
<>frekvence
rozsah měření: 45... 65 Hz
rozlišení: 0,1 Hz
přesnost: ± 0,1 Hz
<>harmonické střídavé napětí při 50/60 Hz
rozsah měření: 1... <>0,1 v
přesnost: 0,1 %, ± (2 % + 0,5 v), ± (2 % + 10 číslic)
<>rozsah měření: 21 … 30nejší pořadí
rozlišení: 0,1 v
přesnost: 0,1 %, ± (2 % + 0,5 v), ± (2 % + 20 číslic)
: 31 … 50. Pořadí
rozlišení: 0,1 v
přesnost: 0,1 %, nespecifikovaný br<><>harmonický střídavý proud při 50/60 Hz
rozsah měření: 1... <>0,001. Řád br. <>1 a br přesnost: 0,1 %, ± (2 % + 0,5 a), ± (2 % + 10 číslic)
<>rozsah měření: 21... <>0,001. <>1 a br přesnost: 0,1 %, ± (2 % + 0,5 a), ± (2 % + 20 číslic)
<>rozsah měření: 31... 50. Pořadí: 0,001... <>1 a br přesnost: 0,1 %, nespecifikovaný br<><>Obecné technické specifikace
displej: 3,7" bodová matrice LCD (320 x 240 pixelů) s LED podsvícením<, bezpečnostní>standard: IEC1010CAT III 600 v
vstupní odpor AC v: 10 MOhm
pracovní frekvence: 40 Hz... <>1 kHz zkušební pracovní frekvence proudových kleští: 45 Hz... <>Ochrana proti přetížení 65 Hz: AC v: 720 v RMS, AC a: 1300 a pomocí proudových kleští
datová paměť: SD karta
upínací interval: 1 sekunda
funkce dataloggeru: Ukládání do pamětiintervaly ukládání: 2 sekundy ... 7200 sekund
datový výstup (pouze pro Live zobrazení na PC):<>Provozní teplota přes USB nebo RS-232 v závislosti na spojovacího kabelu: 0... +50 °C
. Okolnost: And lt; 80 % r.F.
napájení: 8 x 1,5 v AA baterie, 9 v síťový zdroj<>; odběr proudu: Měřicí přístroj: 300 mA DC, proudové kleště: 34 mA DCprůměr vedení: 50 mm
rozměry: Měřicí přístroj: 225 x 125 x 64 mm, proudové kleště: 210 x 64 x 33 mm, upínací čelisti: 86 mm (vnější)<>, hmotnost: Měřicí přístroj: 948 g (vč Baterie), proudové kleště 467 g (vč Kabely)

Kategorie produktu: proudové kleště

Min. měřená hodnota V/AC: 10 V

Max. měřená hodnota V/AC: 600 V

Min. měřená hodnota A/AC: 0.2 A

Max. měřená hodnota A/AC: 3000 A

Základní přesnost (±): 0.5 %

Rozhraní: RS232
USB

V: 225 mm

Šířka: 64 mm

Délka: 125 mm

Hmotnost: 948 g

: bez certifikátu

Kategorie měření: CAT III 600 V

Měření proudu: AC

Typ: PCE-PA 8300-2

Displej: digitální

Rozm.: (d x š x v) 125 x 64 x 225 mm

Vlastnosti: datalogger
grafický displej

Rozsah rozevření pro proudové kleště: 175 mm

Ke stažení

List technických údajů

List technických údajů 2813622 PCE Instruments PCE-PA 8300-2 digitální proudové kleště, datalogger, grafický displej, CAT III 600 V

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2813622 PCE Instruments PCE-PA 8300-2 digitální proudové kleště, datalogger, grafický displej, CAT III 600 V

Popis

Analyzátor výkonu a sítě 3 fází / vlnové analyzátor / až 3000 a AC / s pamětí SD / grafickým displejem / různými síťovými kleštěmi PCE-PA 8300 nabízí snadnou manipulaci. Síťový analyzátor ukládá všechny naměřené hodnoty na SD kartu. Síťový analyzátor PCE-PA 8300 lze použít k měření výkonu a k analýze sítě. Výkon lze měřit od síťového analyzátoru až do 9999 MW. Pro analýzu sítě může síťový analyzátor PCE-PA 8300 přesně určit harmonické vlny a harmonické až do 50. Pořadí. Všechny naměřené hodnoty se zobrazují na grafickém LCD displeji. Díky tomu nepředstavuje žádný problém s analyzátorem sítě zkreslení sítě. Pro přesnou analýzu sítě a výkonu lze naměřené údaje ukládat ve volně nastavitelném intervalu paměti na SD paměťovou kartu. To umožňuje dlouhodobé záznamy s analyzátorem sítě PCE-PA 8300. Síťový analyzátor je k dispozici ve dvou různých sadách. Díky tomu je možné PCE-PA 8300 jednou dodává s proudovými kleštěmi a jednou s flexibilními growskispulty.

Tento text byl přeložen strojově.

Obsah balení

1x síťový analyzátor PCE-PA 3x proudové kleště pro měření až do 3.000 A4 x izolované krokosvorky 4 x bezpečnostní měřicí kabely 6 x 1,5 v AA baterie 1 x 83003 9 v síťový adaptér 1 x přenosná paměť 1 x GB SD karty 1 x návod k obsluze

Popis

Obsah balení

1x síťový analyzátor PCE-PA 3x proudové kleště pro měření až do 3.000 A4 x izolované krokosvorky 4 x bezpečnostní měřicí kabely 6 x 1,5 v AA baterie 1 x 83003 9 v síťový adaptér 1 x přenosná paměť 1 x GB SD karty 1 x návod k obsluze
