VOLTCRAFT LCR-500 digitální digitální LCR měřič, datalogger, CAT I, Displej (counts): 40000

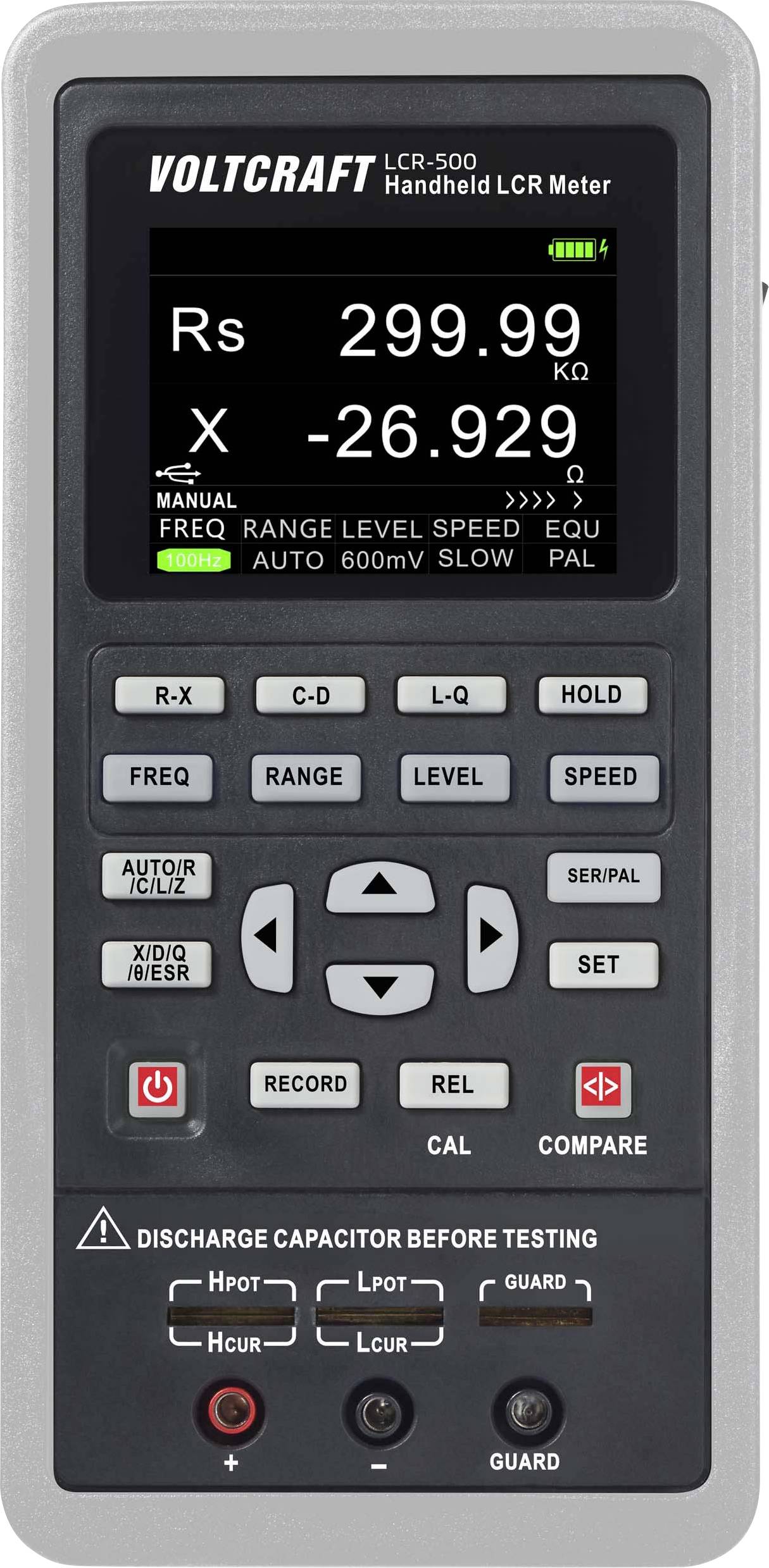

Přenosný LCR měřicí přístroj s displejem, který zobrazuje odpor 299,99 kΩ a fázový úhel -26,929 stupňů. Ovládání pomocí tlačítek.

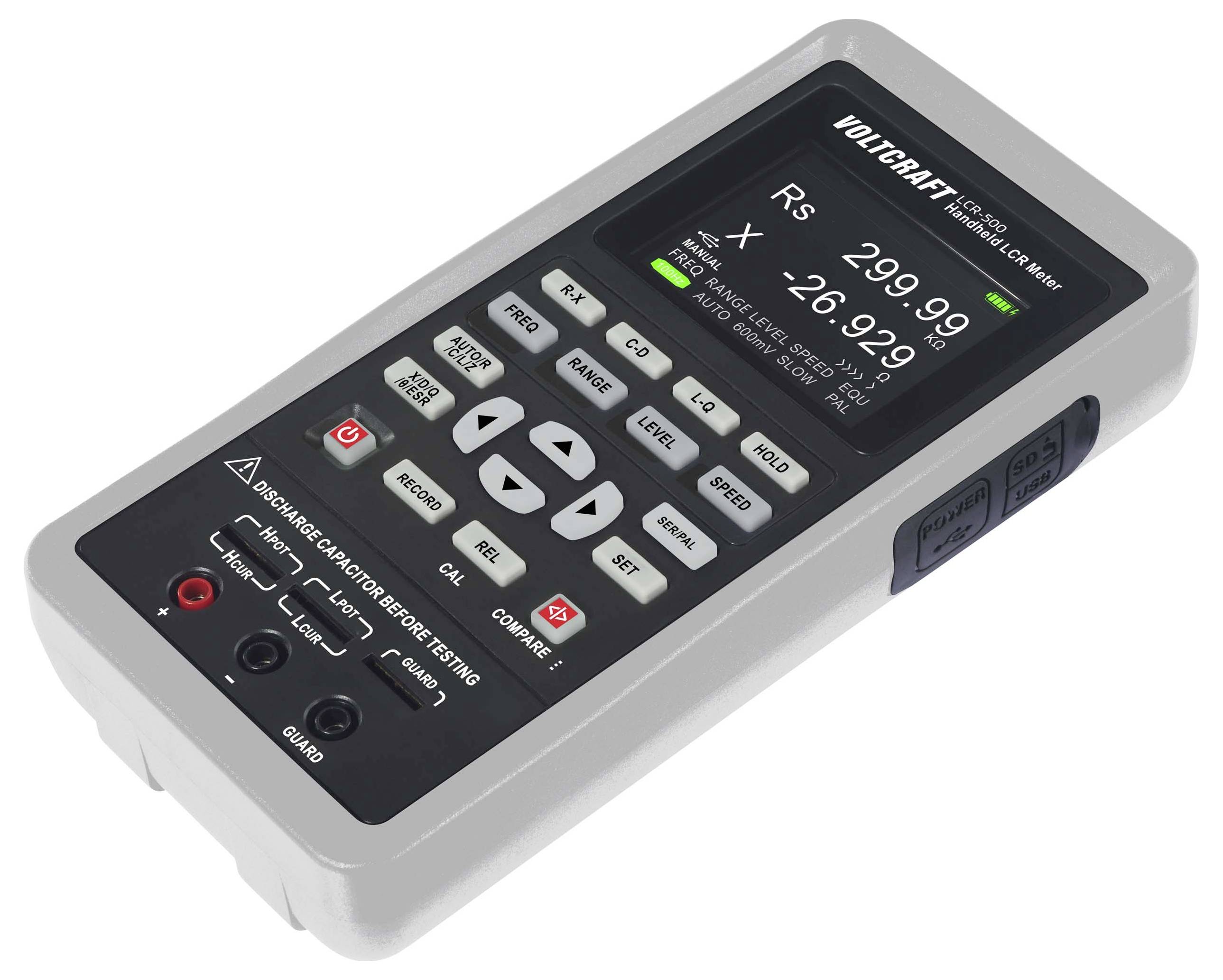

Ruční měřicí přístroj s digitálním displejem a tlačítky pro měření odporu, kapacity, indukčnosti a dalších elektrických hodnot.

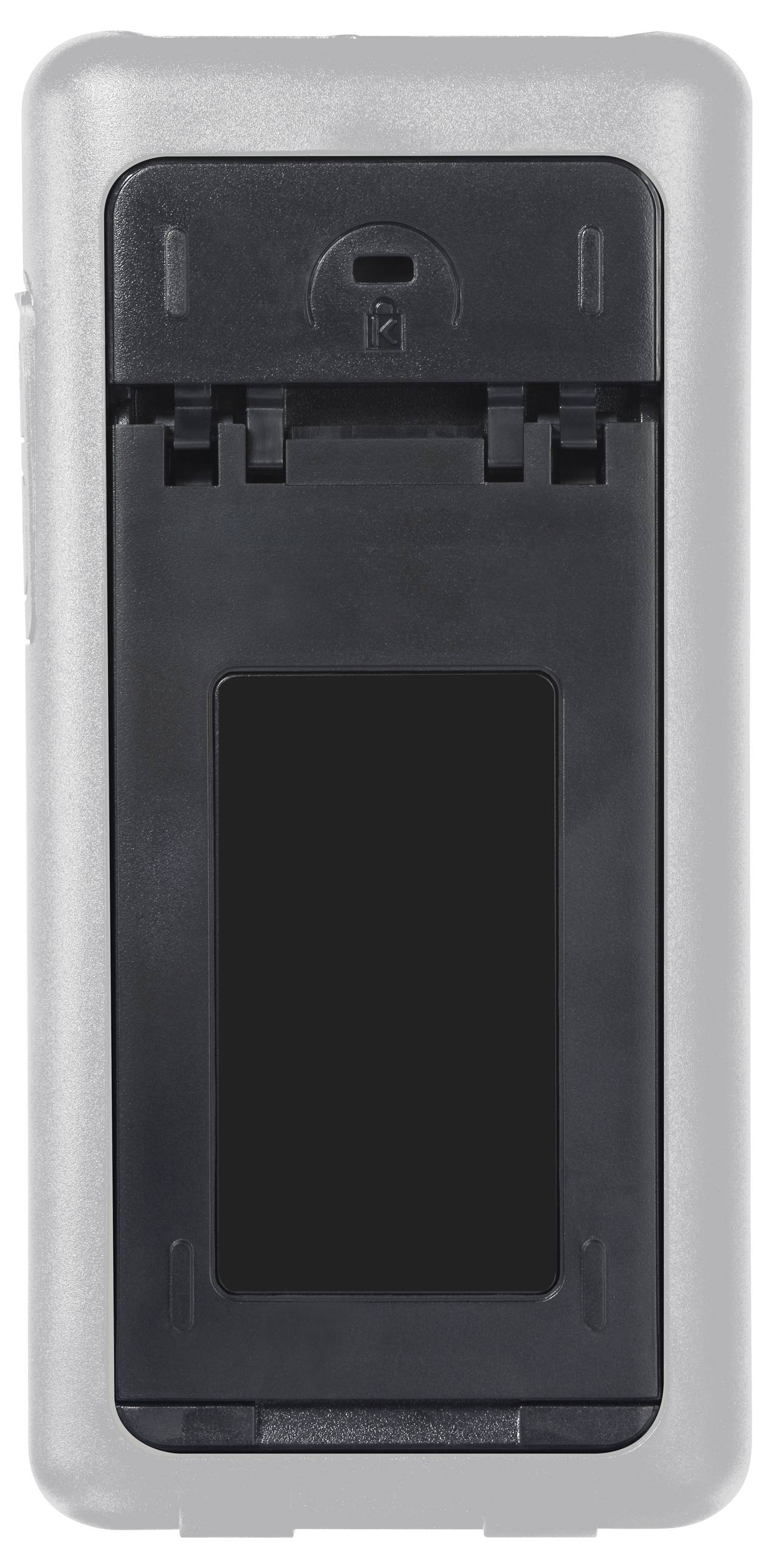

Zadní strana elektronického zařízení, pravděpodobně dálkového ovladače, s otevřeným prostorem pro baterie.

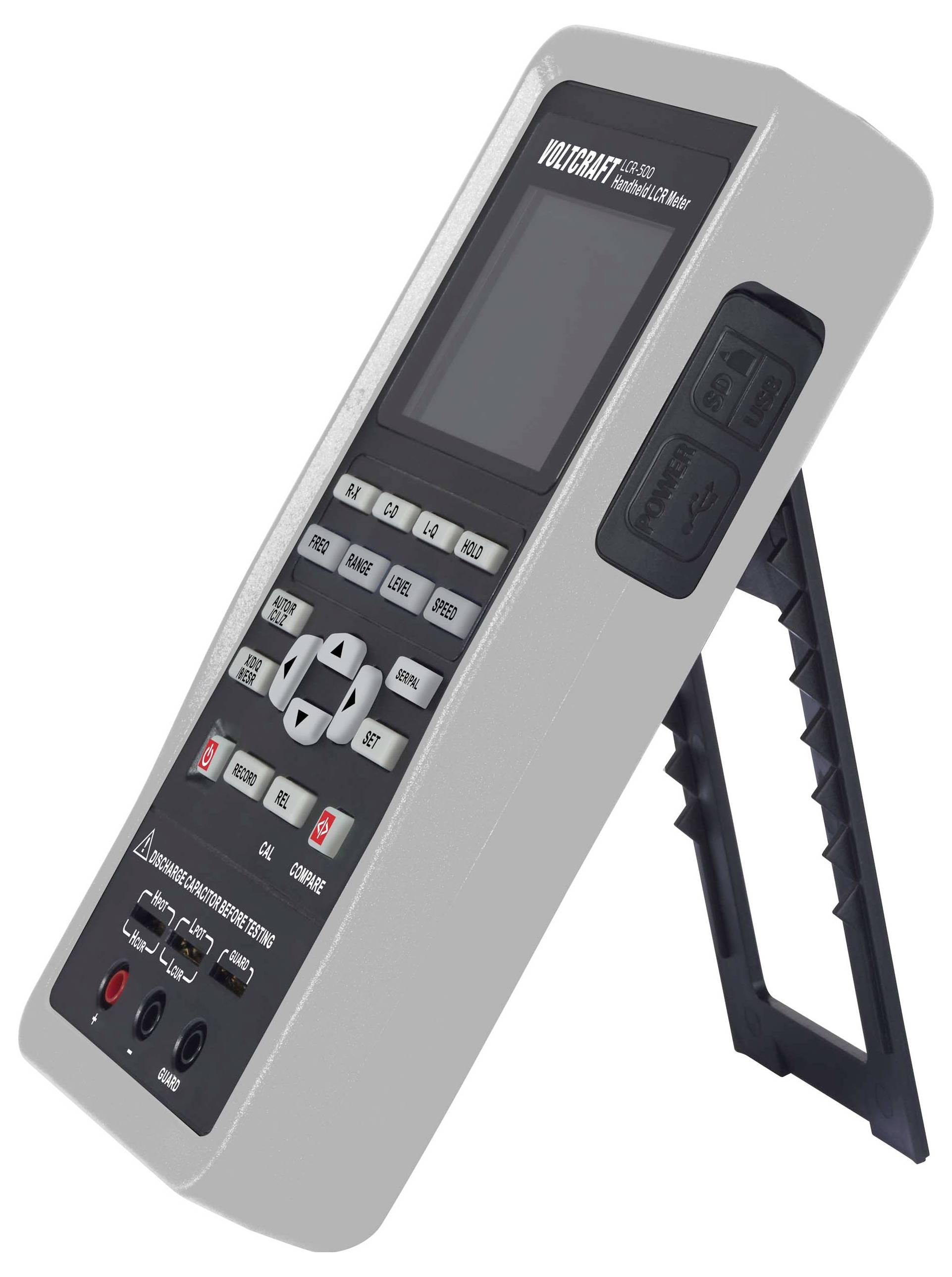

Přenosné elektronické zařízení s displejem a tlačítky, umístěné šikmo na sklopném stojanu, pravděpodobně měřicí přístroj.

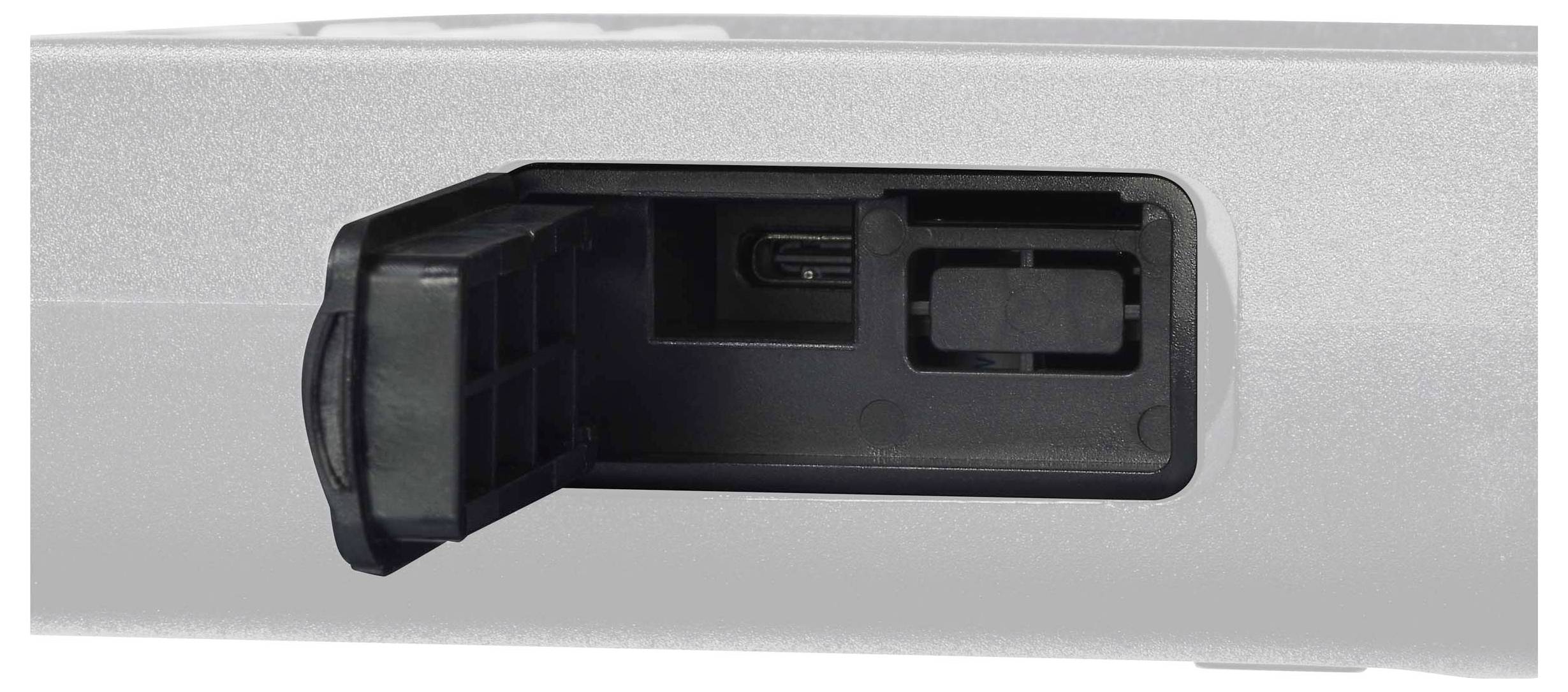

Otevřená krytka zařízení odhalující USB port.

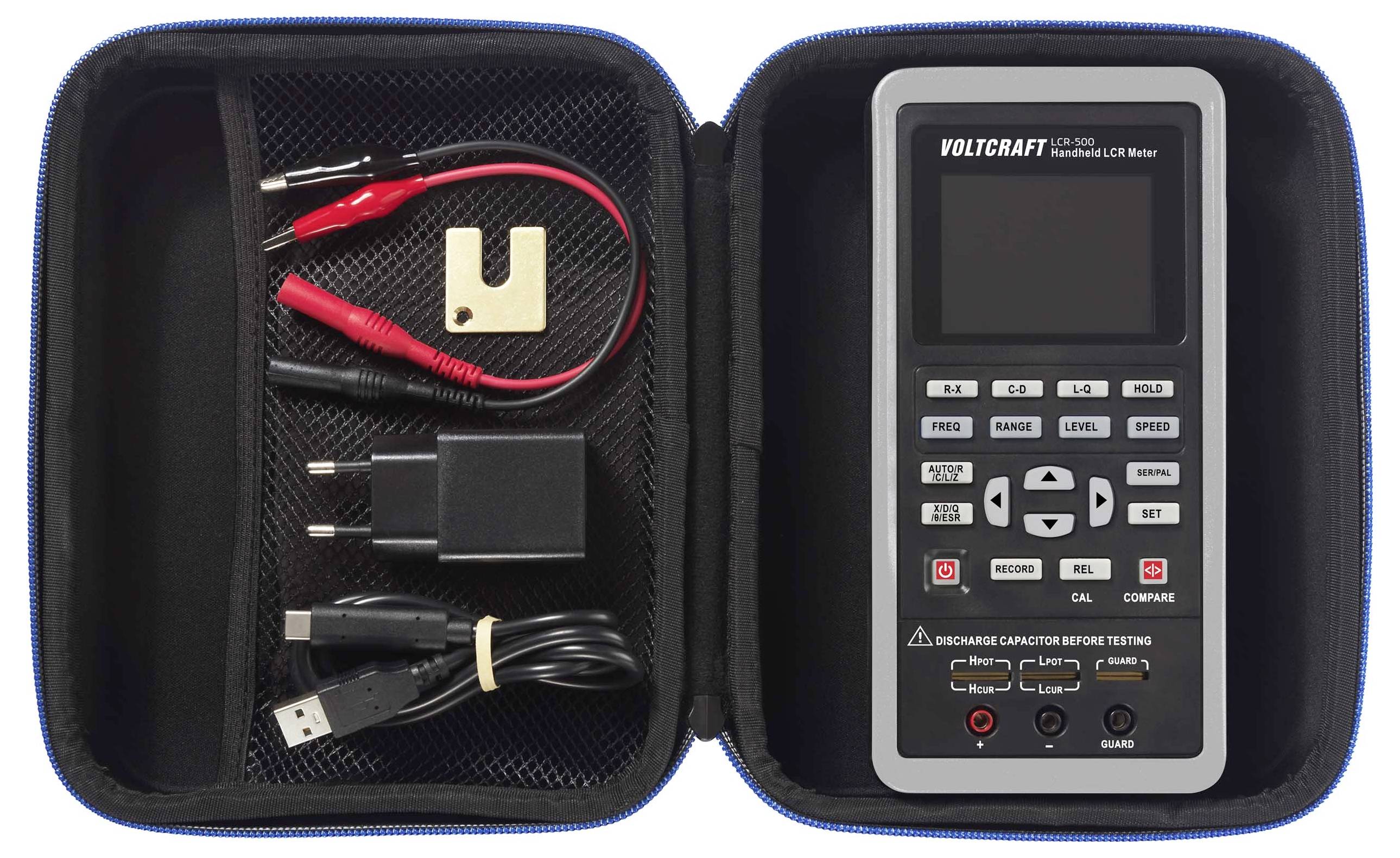

Přenosný LCR měřicí přístroj v otevřeném ochranném pouzdře. Vlevo jsou měřicí kabely a nabíjecí příslušenství.

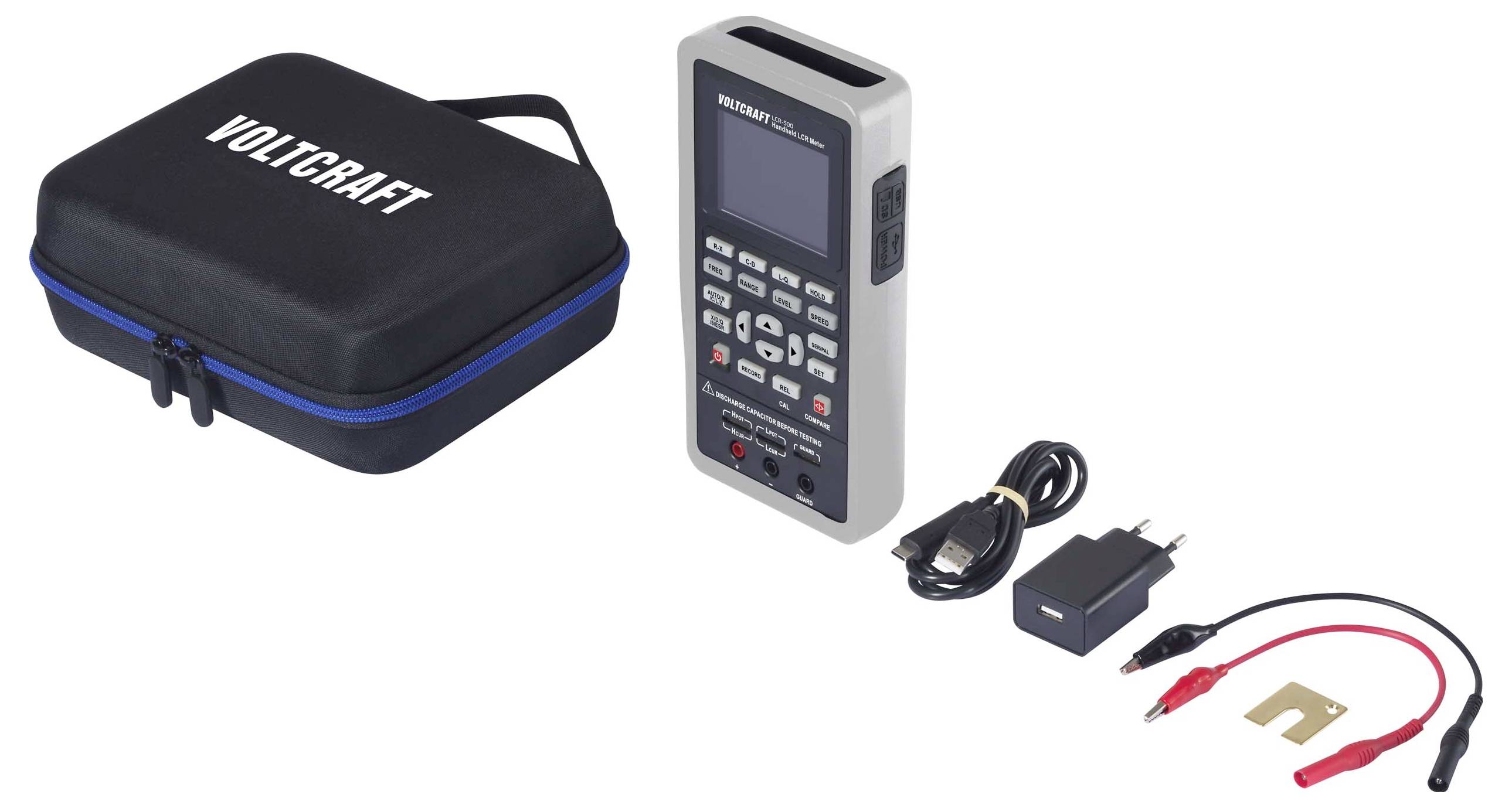

Elektronické měřicí zařízení s displejem a klávesnicí, nabíječ, kabel a pouzdro. Příslušenství pro přesná elektrická měření.

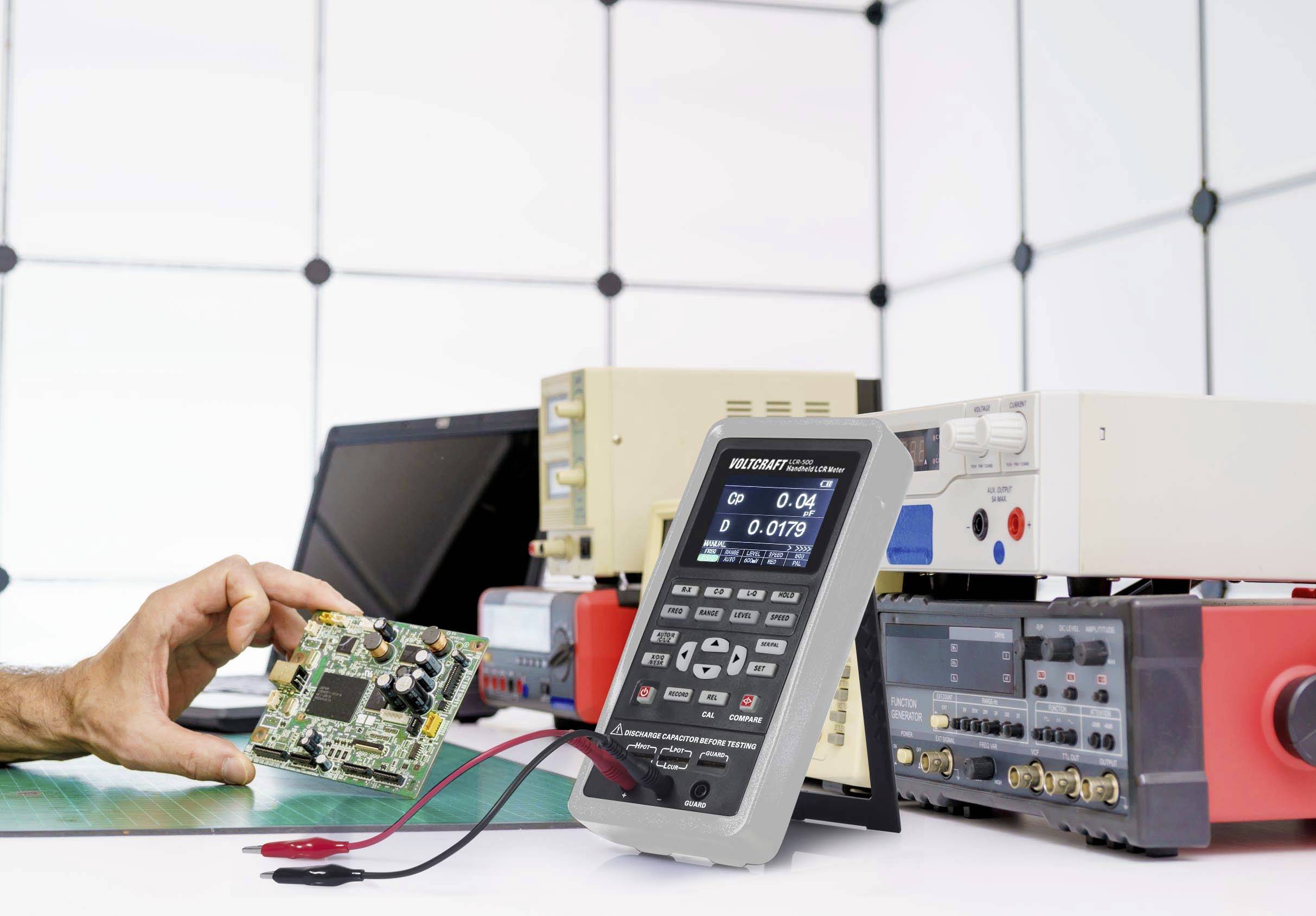

Osoba drží počítačovou desku vedle několika elektronických měřicích přístrojů na stole. Jedná se o laboratorní prostředí.

1/8

Dodatečné informace:

Datasheety: (PDF)

Okamžité doručení: Út 1. 9.

60 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (6 789,26 Kč / kus)

6 789,26 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Hlavní benefity

Měřicí LCR můstek VOLTCRAFT LCR-500 s digitálním zobrazením (počet hodnot): 40000

Ruční LCR měřič (měří indukčnost, kapacitu a odpor)
Barevný LCD TFT displej s úhlopříčkou 7,11 cm (2,8")
40 000 hodnot (counts)
Přesnost 0,25% při měření odporu
Přesnost 0,4 % při měření kapacity
10 volitelných testovacích frekvencí
Zkušební parametry: Primární a sekundární
Ruční a automatická měření
Nastavitelná frekvence měření: Vysoká (4 krát/s), střední (2krát/s), nízká (1krát/s)
Pouzdro se stojánkem

Technické parametry

Kategorie produktu: digitální LCR měřič

Rozsah měření odporu: 0 - 20 MΩ

Rozsah měření kapacity: 0 - 20 mF

Rozsah měření indukce: 0 - 2000 H

Základní přesnost (±): 0.25 %

Rozhraní: 1x USB 2.0

V: 199 mm

Šířka: 98 mm

Délka: 40 mm

Hmotnost: 600 g

: bez certifikátu

Kategorie měření: CAT I

Typ: LCR-500

Displej: digitální

Displej (counts): 40000

Rozm.: (d x š x v) 40 x 98 x 199 mm

Frekvence měření: 100 Hz - 100 kHz

Vlastnosti: datalogger

Rozhraní: krokosvorka

Typ obalu: Obal neobsahující plasty

Ke stažení

List technických údajů

List technických údajů 3088970 VOLTCRAFT LCR-500 digitální digitální LCR měřič, datalogger, CAT I, Displej (counts): 40000

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3088970 VOLTCRAFT LCR-500 digitální digitální LCR měřič, datalogger, CAT I, Displej (counts): 40000

Záruční podmínky

Záruční podmínky 3088970 VOLTCRAFT LCR-500 digitální digitální LCR měřič, datalogger, CAT I, Displej (counts): 40000

Ke stažení

Ke stažení 3088970 VOLTCRAFT LCR-500 digitální digitální LCR měřič, datalogger, CAT I, Displej (counts): 40000

Popis

Měření indukce (L), kapacity (C) a odporu (R)
Díky své kompaktní konstrukci se Voltcraft LCR-500 hodí nejenom pro testování součástek na pracovišti, ale i pro servisní a údržbářské práce zajišťuje tento příruční měřič rychlé a spolehlivě přesné výsledky.
Variabilní parametry a přesné výsledky měření
Pro všechna měření se nabízí volitelně tři nebo pět přípojek. V závislosti na požadavku lze vybrat deset testovacích frekvencí mezi 100 Hz a 100 kHz, stejně jako různé primární (C/L/R/Z) a sekundární parametry (D/Q/X/theta/ESR). Také lze nastavit frekvenci měření: jednou, dvakrát nebo čtyřikrát za sekundu. Všechna měření lze provádět ručně i automaticky. Pro získání přesných výsledků měření lze provést kalibraci v otevřeném i zkratovaném obvodu.
Konkrétní vyhodnocení
Voltcraft LCR-500 zjistí hodnoty s přesností 0,25 % při měření odporu a 0,4 % při měření kapacity. Barevný LCD TFT displej 2,8" zobrazuje výsledky měření s rozlišením 40 000 hodnot. Přes USB rozhraní lze všechna měření, výsledky a analýzy zobrazit také na PC.
Příruční průvodce
Ať už na dílenském stole nebo v rozvodné skříni: S praktickým stojánkem lze Voltcraft LCR-500 optimálně umístit kamkoli. Velkou svobodu pohybu nabízí integrovaný držák na opasek, v němž je měřič pevně chráněn proti vibracím a nárazům.
Součástí dodávky je příslušenství
Kromě LCR měřiče (měří indukčnost, kapacitu a odpor) se v dodávce nachází datový kabel typu C, AC síťový zdroj, pár zkušebních kabelů s banánky a s krokosvorkou, a též zkratovací deska a návod k obsluze.

Provedení

Zkušební frekvence: 100 Hz, 120 Hz, 400 Hz, 1 kHz, 10 kHz, 40 kHz, 50 kHz, 75 kHz, 100 kHz
Primární parametry: C/L/R/Z
Sekundární parametry: D/Q/X/theta/ESR
Četnost měření: Vysoká (4 krát/s), střední (2 krát/s), nízká (1krát /s)
Korekční funkce: Kalibrace otevřeného obvodu, kalibrace zkratovaného obvodu
Zkušební vodiče: 3 připojení / 5 připojení, přepínatelné
Podporuje ovládání a měření přes PC
Záznamové a analytické funkce
Držák na opasek s dvojitou mechanickou ochranou, odolný proti otřesům a nárazům

Obsah balení

LCR metr
Datový kabel typu C
AC síťový zdroj
1 pár zkušebních kabelů s červeným/černým banánkovým konektorem a s krokosvorkou
Zkratovací deska
.
CD
Přepravní brašna
