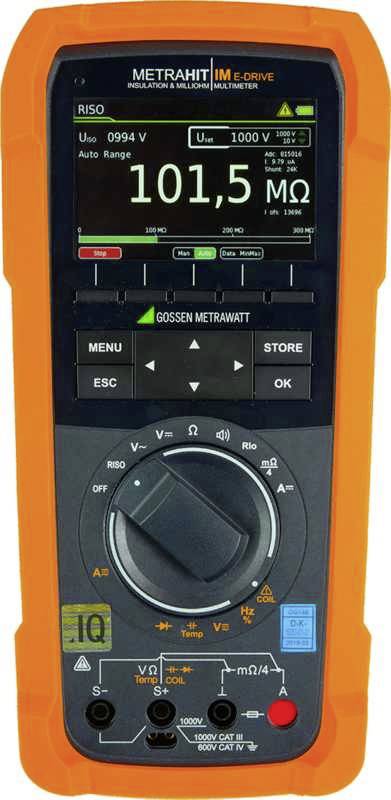

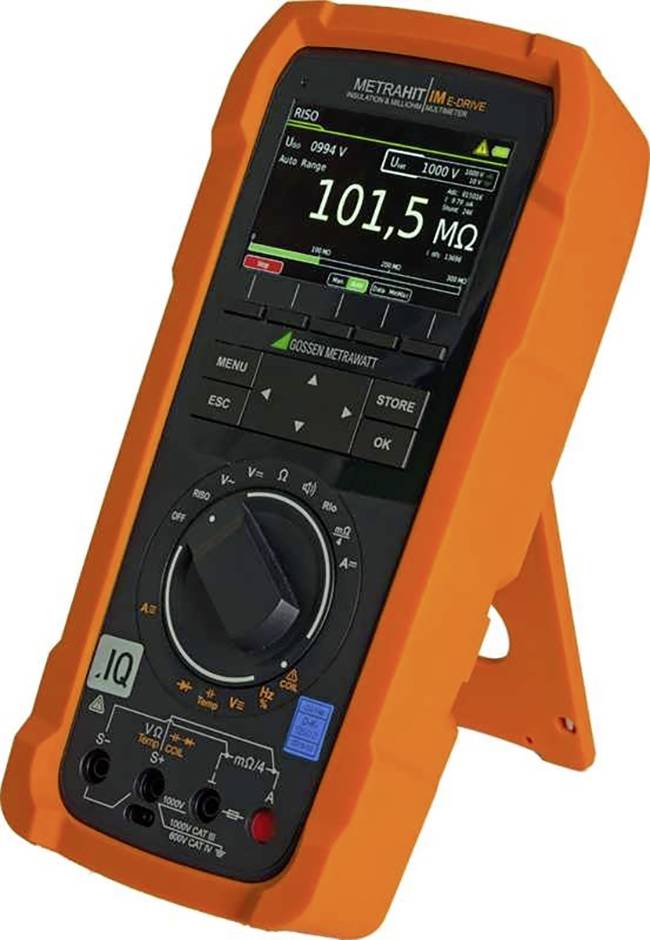

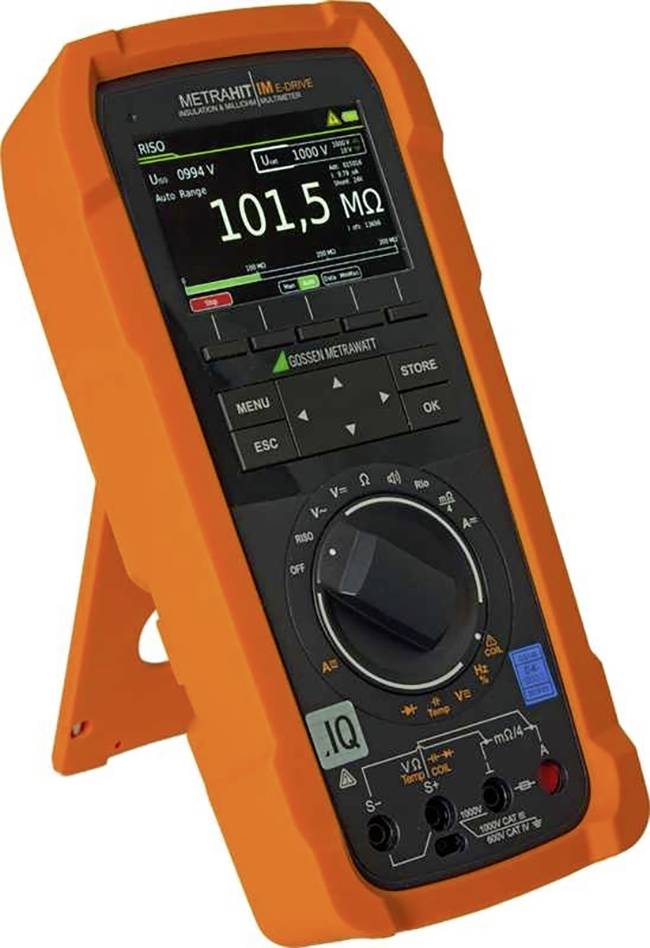

Gossen Metrawatt M274S multimetr, měřicí přístroj s vysokou přesností Kalibrováno dle (DAkkS) digitální datalogger CAT I
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (64 351,24 Kč / kus)
64 351,24 Kč
Bez DPH.
Doprava zdarma
Hlavní benefity
All in One: Multifunkční a miliohmmetr s měřičem izolace, testem vinutí a dataloggerem METRAHit V E-DRIVE BT
- Miliohmové měření 4 s 3vodičovým připojením (Kelvinovo měření) s 200 mA nebo 1 A.
- Zkoušečka izolací se zkušebním napětím od 10 do 1000 V.
- Zkouška vinutí s zkušebním napětím 1000 V.
Technické parametry
- Měření izolačního odporu až do 3,1 Gdna s rozpoznáním cizího napětí, testovací napětí 50 v, 100 v, 250 v, 500 v, 1000 v podle DIN EN 61557-2 / VDE 0413-2
- Měření zkratu mezi závity pomocí 1000 v a volitelného COIL adaptéru
- Přepínatelný filtr dolní propusti, 1 kHz (-3 dB) v rozsahu v AC, AC+DC
- Datalogger díky integrované paměti a hodinkám v reálném čase. 64 MB nebo 300000 naměřených hodnot s datem a časem
- Min. měřená hodnota V/DC
30.000 mV
- Kategorie produktu
multimetr
- Max. měřená hodnota V/DC
1000.0 V
- Min. měřená hodnota V/AC
30.000 mV
- Max. měřená hodnota V/AC
1000.0 V
- Min. měřená hodnota A/DC
300.00 µA
- Max. měřená hodnota A/DC
1.0000 A
- Min. měřená hodnota A/AC
300.00 µA
- Max. měřená hodnota A/AC
1.0000 A
- Rozsah měření odporu
3,000 mΩ - 30,000 MΩ
- Rozsah měření kapacity
30,00 nF - 300,0 µF
- Rozsah měření frekvence
300,00 Hz až 300,00 kHz
- Teplota
-250 °C až 1370 °C (Pt100/1000, TC typ k)
- Vnitřní odpor DC
9 MΩ
- Vnitřní odpor AC
9 MΩ
- Základní přesnost (±)
0.5 %
- Frekvenční rozsah
15 Hz - 100 kHz
- Rozhraní
Bluetooth®
- Napájení
4000 v / 3,7 mAh li-Pol
- V
56 mm
- Šířka
105 mm
- Délka
235 mm
- Hmotnost
700 g
DAkkS
- Kategorie měření
CAT III 1000 V
CAT IV 600 V
- Typ
M274S
- Displej
digitální
- Displej (counts)
31000
- Rozm.
(d x š x v) 235 x 105 x 56 mm
- Frekvence měření
DC, 15 Hz - 100 kHz
- Vlastnosti
datalogger
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2301600 Gossen Metrawatt M274S multimetr, měřicí přístroj s vysokou přesností Kalibrováno dle (DAkkS) digitální datalogger CAT I
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2301600 Gossen Metrawatt M274S multimetr, měřicí přístroj s vysokou přesností Kalibrováno dle (DAkkS) digitální datalogger CAT I
Informace
Informace 2301600 Gossen Metrawatt M274S multimetr, měřicí přístroj s vysokou přesností Kalibrováno dle (DAkkS) digitální datalogger CAT I
Bezpečnostní list
Bezpečnostní list 2301600 Gossen Metrawatt M274S multimetr, měřicí přístroj s vysokou přesností Kalibrováno dle (DAkkS) digitální datalogger CAT I
Popis
METRAHit ve smyku E-Drive BT je multiohmmetr, měřič izolace, tester vinutí a datalogger pro měřicí přístroje. Aplikace jsou k dispozici v servisu a diagnostice elektrických strojů a zařízení, zejména v automobilovém průmyslu, v elektrotechnice a letecké montážní technice.
Zařízení All in One s rozlišením 30.000 digitů: Miliohmový multimetr, datalogger a tester izolačního odporu a vinutí.
Kompaktní a multifunkční: V kokpitu letadla použitelný stejně výhodně jako v jiných úzkých prostorech, kde by jinak bylo potřeba použít více jednotlivých přístrojů.
Výhody
Bezpečnostní zkoušky elektrických zařízení, pohonů a instalací pouze s jedním zařízením
Zkouška vysokonapěťového systému podle UN ECE R100
Měření izolačního odporu podle EN 61557-2 / VDE 0413-2
Instalační zkouška Rlow podle EN 61557-4 / VDE 0413-4
Bonding test nebo měření vyrovnání potenciálu, např. na vnější konstrukci letounu (ochrana před bleskem – Výbojová zkouška / „zkouška vinutí“)
Použití
Multimetr je přenosný a velmi odolný, který je koncipován pro použití v terénu. Je vhodný pro údržbu, servis a diagnostiku elektrických strojů nebo pohonů a zařízení, např. v automobilovém průmyslu, avioniky, energii nebo automatizaci.
All in One Gerat je tester izolace, miliohmmetr, tester zkratu vinutí a univerzální multimetr. Je ideal pro bezpečnostní kontrolu a diagnostiku elektrických a hybridních vozidel a také všeho druhu elektrických strojů.
Ve spojení s volitelným Coil Test adaptérem umožňuje měření závitů vinutí.
Technické charakteristiky:
Měření izolačního odporu do 3,1 GΩ s rozpoznáním cizího napětí, zkušební napětí: 50 V, 100 V, 250 V, 500 V, 1000 V podle EN 61557-2 / VDE 0413-2
DAR: PI:
Měření 4 vodičů s Kelvinovým připojením a 200 mA nebo proudu 1 a pro přesné měření nejmenších odporů s rozlišením 1 mikroohmů
2vodičové Rlow měření se zkušebním proudem 200 mA podle EN 61557-4 / VDE 0413-4
Měření zkratu mezi závity
Multifunkční zařízení
Měření skutečné efektivní hodnoty TRMSAC/AC+DC pro proud/napětí do10/100 kHz
Filtr dolní propusti AC, AC + DC
Přímé měření proudu
Měření proudu pomocí klešťových senzorů: Faktor přenosu je nastavitelný s klipem CLIP od 1:1 do 1:1000 a je zohledněn v ampérmetru.
Měření kapacity
Přesné měření teploty v °C, °F pro RTD a TC-K senzory
Měření diod K (až do 5,1 V) a zkouška průchodnosti
Akustická signalizace
Snímání min./max. Hodnot, funkce Hold
Datalogger díky integrované paměti a hodinám v reálném čase, také pro jednotlivé hodnoty
Funkce Push/Print přenáší naměřené hodnoty stisknutím tlačítka na uživatelský software
Programovatelné sekvence pro testovací routiny
Barevný grafický displej
Modulární napájení: Standardní lithiový rychlovýměnný akumulátor, volitelně WPC modul pro indukční nabíjení a síťový modul s USB rozhraním, výměna bez přerušování obvodu díky modulové zásuvce chráněné proti dotyku
Automatické blokování zdířek (ABS) pro proudový vstup
Zkušební hrot S funkčními tlačítky START (ISO) a STORE
Hubice IP52, ochrana proti prachu a stříkající vodě, výměnné gumové pouzdro
Rozhraní: Integrovaný Bluetooth - integrovaná hrana zařízení s Wi-Fi - USB s volitelným síťovým modulem
Software Windows IzYRONIQ pro dokumentaci, vytváření zkušebních zpráv a grafické vyhodnocení měření
Tento text byl přeložen strojově.
Zařízení All in One s rozlišením 30.000 digitů: Miliohmový multimetr, datalogger a tester izolačního odporu a vinutí.
Kompaktní a multifunkční: V kokpitu letadla použitelný stejně výhodně jako v jiných úzkých prostorech, kde by jinak bylo potřeba použít více jednotlivých přístrojů.
Výhody
Bezpečnostní zkoušky elektrických zařízení, pohonů a instalací pouze s jedním zařízením
Zkouška vysokonapěťového systému podle UN ECE R100
Měření izolačního odporu podle EN 61557-2 / VDE 0413-2
Instalační zkouška Rlow podle EN 61557-4 / VDE 0413-4
Bonding test nebo měření vyrovnání potenciálu, např. na vnější konstrukci letounu (ochrana před bleskem – Výbojová zkouška / „zkouška vinutí“)
Použití
Multimetr je přenosný a velmi odolný, který je koncipován pro použití v terénu. Je vhodný pro údržbu, servis a diagnostiku elektrických strojů nebo pohonů a zařízení, např. v automobilovém průmyslu, avioniky, energii nebo automatizaci.
All in One Gerat je tester izolace, miliohmmetr, tester zkratu vinutí a univerzální multimetr. Je ideal pro bezpečnostní kontrolu a diagnostiku elektrických a hybridních vozidel a také všeho druhu elektrických strojů.
Ve spojení s volitelným Coil Test adaptérem umožňuje měření závitů vinutí.
Technické charakteristiky:
Měření izolačního odporu do 3,1 GΩ s rozpoznáním cizího napětí, zkušební napětí: 50 V, 100 V, 250 V, 500 V, 1000 V podle EN 61557-2 / VDE 0413-2
DAR: PI:
Měření 4 vodičů s Kelvinovým připojením a 200 mA nebo proudu 1 a pro přesné měření nejmenších odporů s rozlišením 1 mikroohmů
2vodičové Rlow měření se zkušebním proudem 200 mA podle EN 61557-4 / VDE 0413-4
Měření zkratu mezi závity
Multifunkční zařízení
Měření skutečné efektivní hodnoty TRMSAC/AC+DC pro proud/napětí do10/100 kHz
Filtr dolní propusti AC, AC + DC
Přímé měření proudu
Měření proudu pomocí klešťových senzorů: Faktor přenosu je nastavitelný s klipem CLIP od 1:1 do 1:1000 a je zohledněn v ampérmetru.
Měření kapacity
Přesné měření teploty v °C, °F pro RTD a TC-K senzory
Měření diod K (až do 5,1 V) a zkouška průchodnosti
Akustická signalizace
Snímání min./max. Hodnot, funkce Hold
Datalogger díky integrované paměti a hodinám v reálném čase, také pro jednotlivé hodnoty
Funkce Push/Print přenáší naměřené hodnoty stisknutím tlačítka na uživatelský software
Programovatelné sekvence pro testovací routiny
Barevný grafický displej
Modulární napájení: Standardní lithiový rychlovýměnný akumulátor, volitelně WPC modul pro indukční nabíjení a síťový modul s USB rozhraním, výměna bez přerušování obvodu díky modulové zásuvce chráněné proti dotyku
Automatické blokování zdířek (ABS) pro proudový vstup
Zkušební hrot S funkčními tlačítky START (ISO) a STORE
Hubice IP52, ochrana proti prachu a stříkající vodě, výměnné gumové pouzdro
Rozhraní: Integrovaný Bluetooth - integrovaná hrana zařízení s Wi-Fi - USB s volitelným síťovým modulem
Software Windows IzYRONIQ pro dokumentaci, vytváření zkušebních zpráv a grafické vyhodnocení měření
Tento text byl přeložen strojově.
Provedení
- Business Starter IzYTRONIQ
- Databázový software s editorem protokolů a generátorem čárových kódů pro správu zařízení, strojů, zařízení a zdravotnických přístrojů.
- Databázový software pro správu zařízení, strojů, zařízení a zdravotnických prostředků v kombinaci s místy, a to na základě struktury s dvojitým stromem a pro správu ověřovatelů, zkušebních zařízení, katalogů a sekvencí.
- Verze umožňuje obousměrnou výměnu dat s testovacím zařízením a také funkci Push/Print. Editor protokolů umožňuje individuální ukládání protokolů jako dokumentů Word a PDF, přidat logo firmy a podpisy a volně editovat do Microsoft Word.
- Přiložený generátor čárových kódů podporuje Professional, tiskne štítky a tvoří souhrn obsahu protokolu jako QR kód v protokolu. Komplexní balíček doplňuje rozšířené testovací funkce jako manuální zadávání naměřených hodnot, rozšířené možnosti dokumentace jako připojení fotografií a dokumentů nebo funkce remance připojených testovacích přístrojů.
- Stacionární objekty (stroj a zařízení)
- Mobilní objekty (zařízení a lékařské přístroje)
- Struktura stromu a zařízení
- Struktura stromu pro přístroje a lékařské přístroje
- Struktura stromu pro lokality (nemovitosti, budovy, úroveň a prostor)
- Push Print
- Správa testovacích přístrojů
- Uživatelský management
- Minimální požadavky na softwarové komponenty:
- Operační systém: Windows 10 verze 1809, .NET Framework 4.6.1
- Hardware
- - Procesor: Duocore i3 3,4 GHz nebo odpovídající
- - Operační paměť 4 GB
- - Pevný disk: min. 4 GB volné paměti (v závislosti na množství dat)
- - Rozlišení 1280 x 800
- Doporučení pro softwarové komponenty:
- Operační systém: Windows 10 verze 1909, .NET Framework 4.6.1.
- Hardware
- - Procesor: Čtyřjádrový procesor i7 2,8 GHz nebo odpovídající
- - Operační paměť 8 GB
- - Pevný disk: Min 8 GB volné paměti (v závislosti na množství dat)
- - Rozlišení 1920 x 1080 pixelů
- - Dotykový displej a aktivní pero

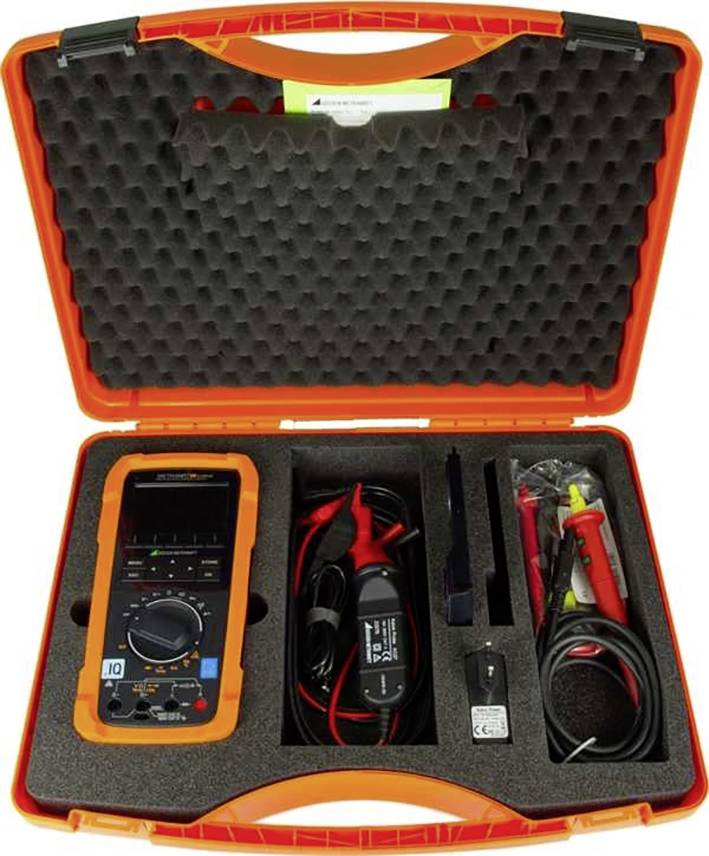

Obsah balení
- 1 multimetr METRAHIT v ochranné gumě E-DRIVE BT
- 1 pár bezpečnostních měřicích kabelů typu KS17-2 se zkušebním hrotem 4 mm
- 1x Kelvinova svorka typ KC4
- 1 Kelvinova sonda s ocelovými hroty typu KC27
- 1x li-Pol akumulátor pro rychlou výměnu s micro USB konektorem
- 1x USB napájecí zdroj (5 v/DC / 2 a) s nabíjecím kabelem USB ⇔ microusb
- 1x software IZYTRON.IQ BUSINESS Starte
- 1 stručný návod v němčině/angličtině
- 1 kufr s tvrdou skořepinou pro uložení multimetru s příslušenstvím
- 1 kalibrační certifikát DAkkS
Doplňující informace
- Bluetooth® je registrovaná ochranná známka společnosti Bluetooth SIG, Inc.
