VOLTCRAFT KT-300 tester kabelů, Telekomunikace , síť, VC-17497100

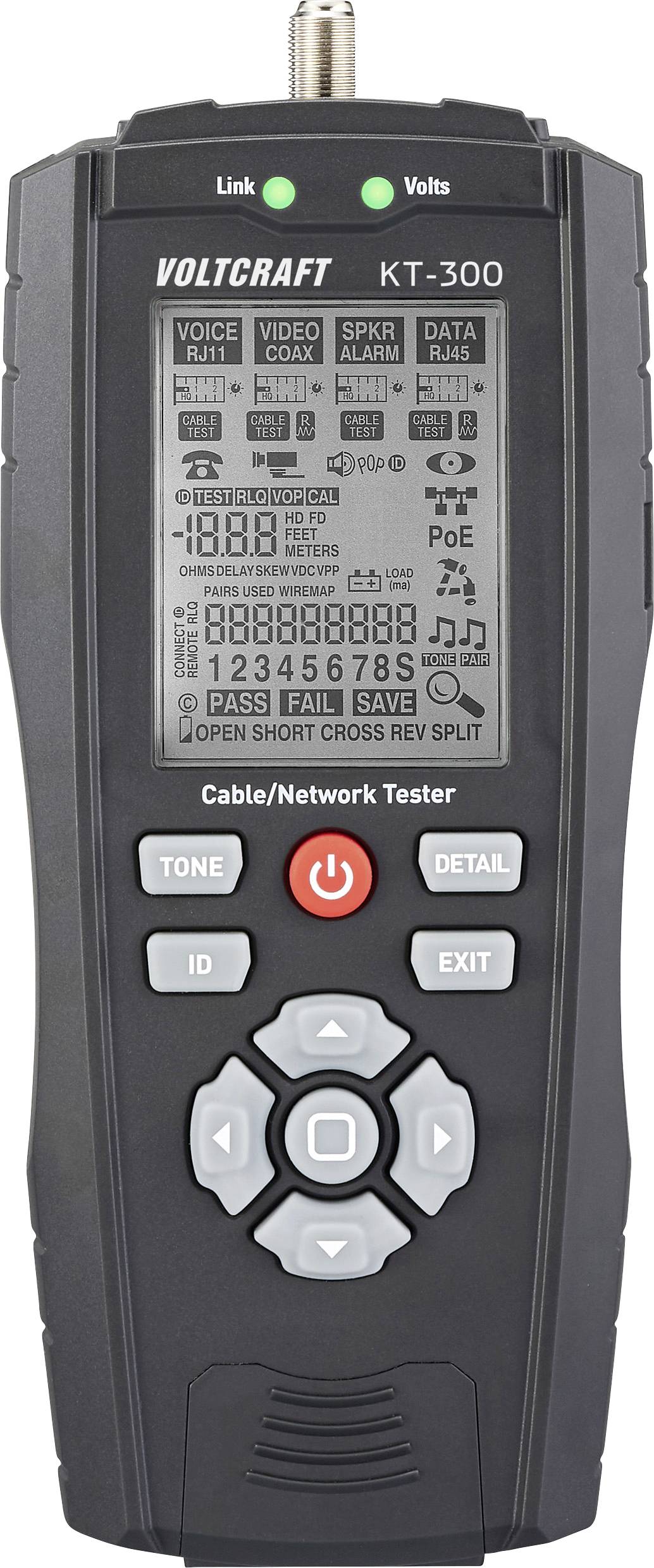

Zařízení pro testování kabelů/sítě s displejem zobrazujícím různé stavy připojení, tlačítková ovládání pro testování funkcí sítě a kabelů.

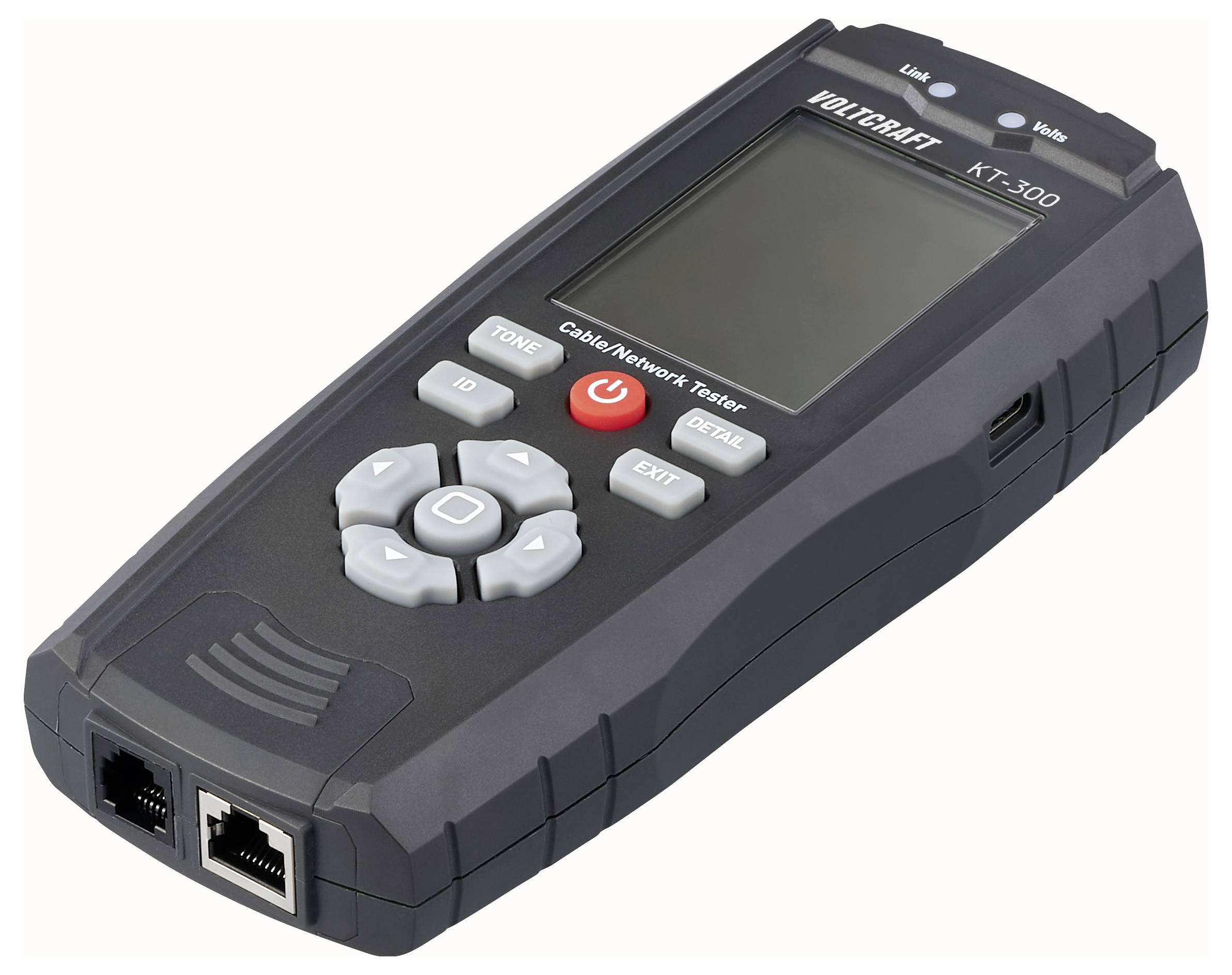

Přenosný tester kabelové sítě s různými tlačítky označenými „Tone", „ID" a „Detail". V dolní části jsou viditelné dva porty Ethernet.

Zařízení pro testování kabelů/sítě s tlačítky, malým displejem a porty pro připojení kabelů, používané pro diagnostiku problémů s připojením.

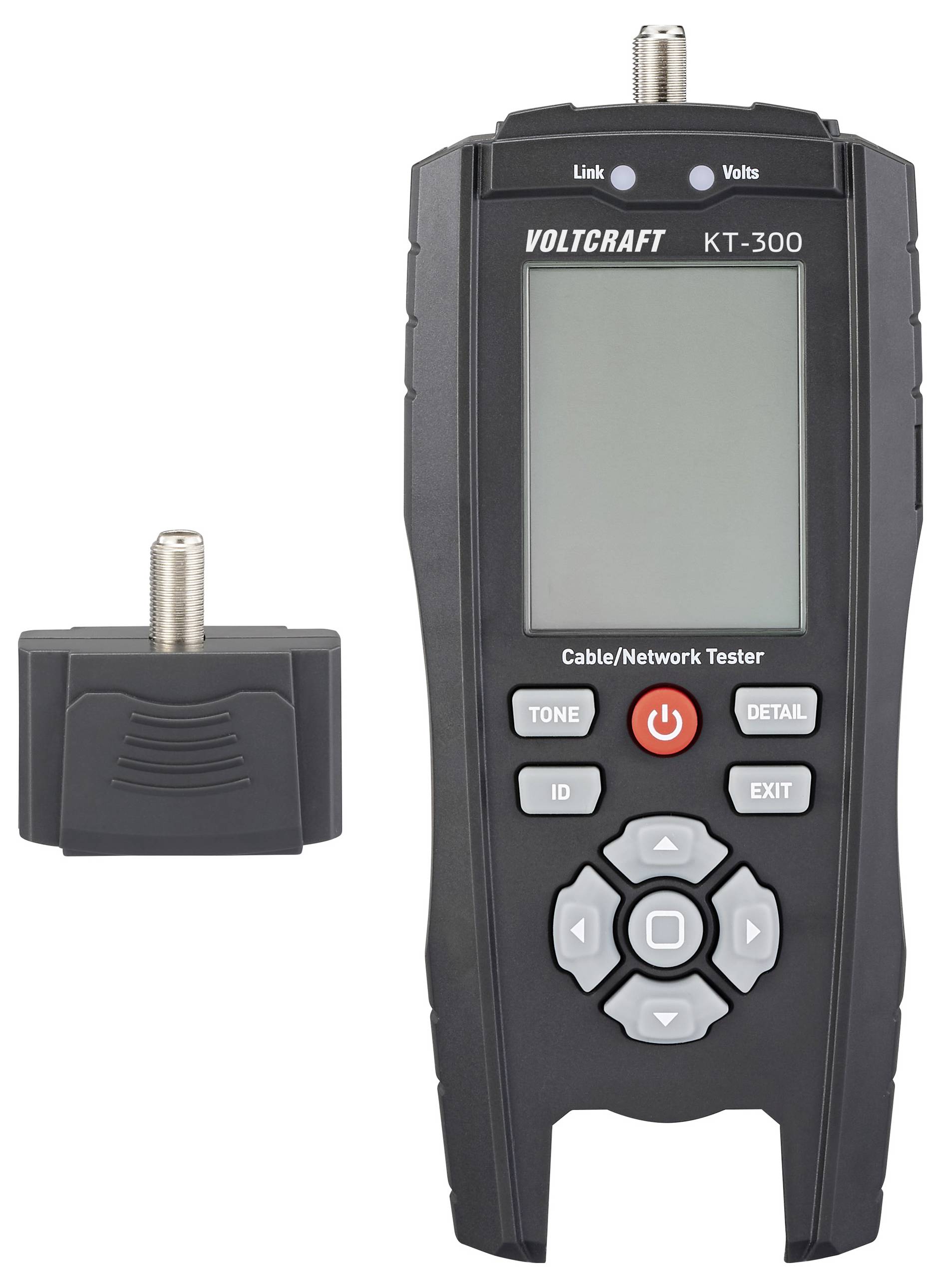

Voltcraft KT-300 tester kabelů/sítě s malou oddělenou součástkou vedle něj. Tester zobrazuje možnosti jako "Tone", "Detail" a "Exit".

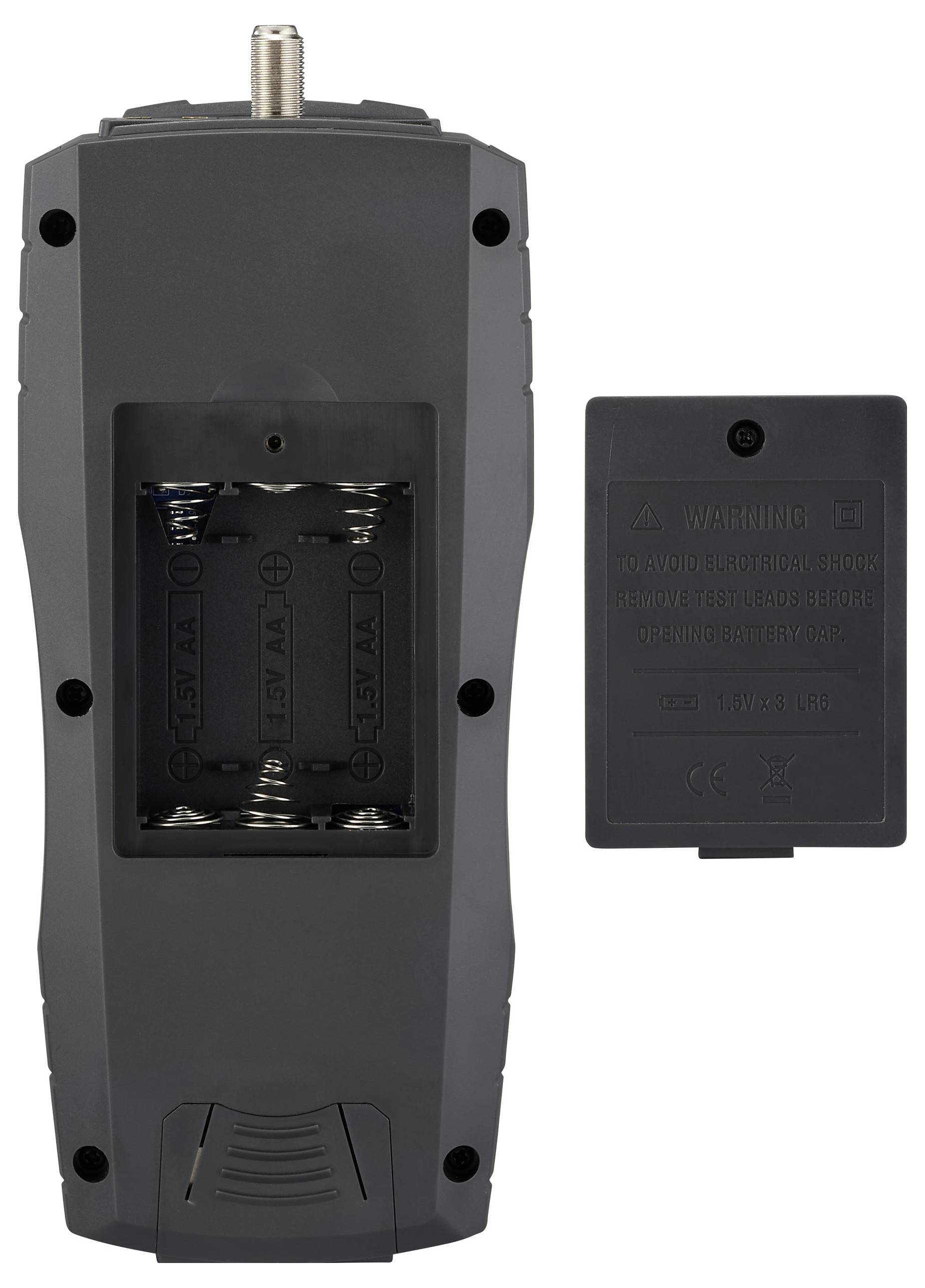

Zadní pohled na přenosné zařízení s otevřeným pouzdrem na baterie, které ukazuje dvě prázdná místa pro baterie typu AA. Kryt pouzdra je položen vedle něj.

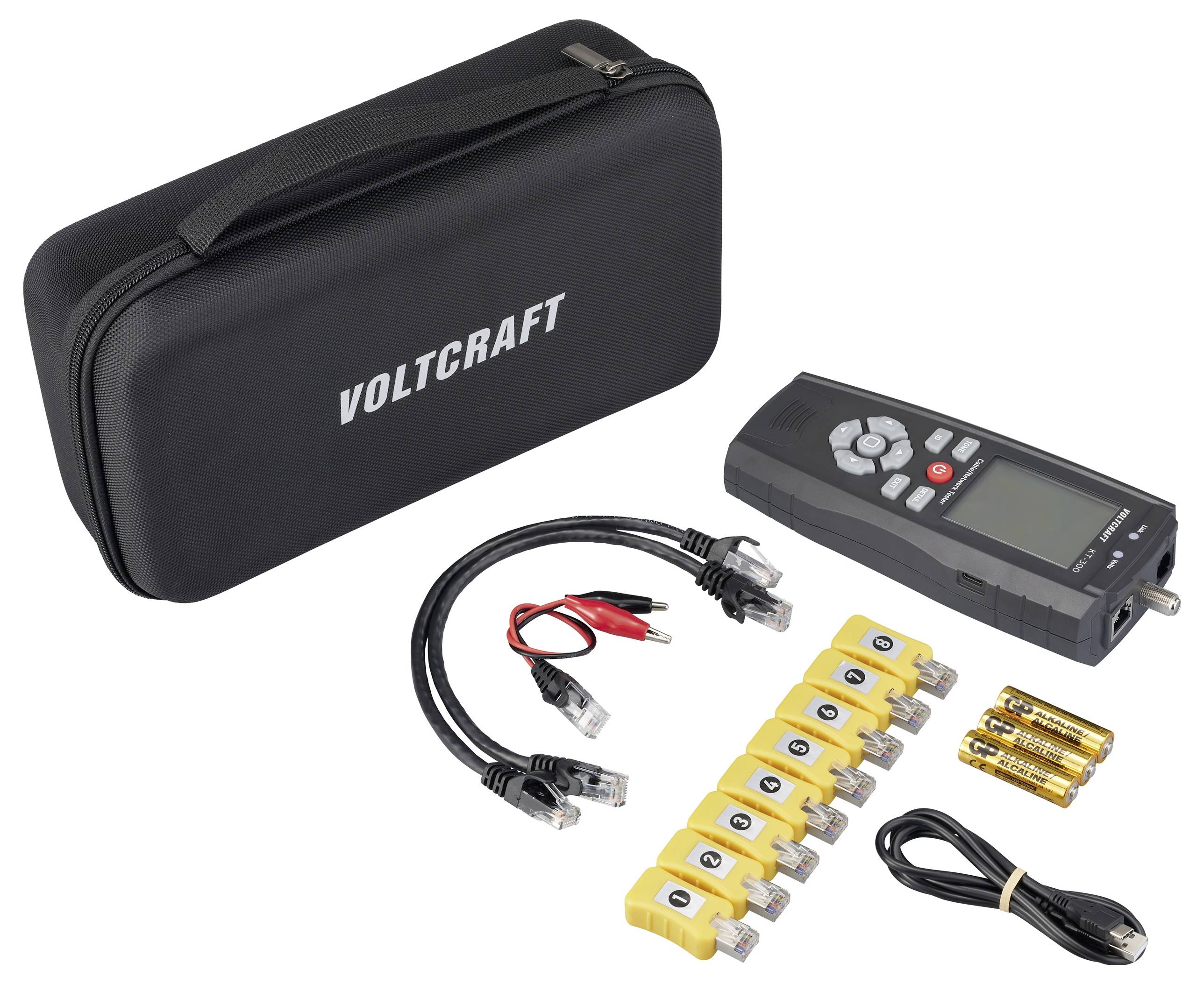

Kufr značky 'Voltcraft' s testerem kabelů, síťovými testery, kabely a bateriemi, uspořádanými pro snadnou identifikaci a použití.

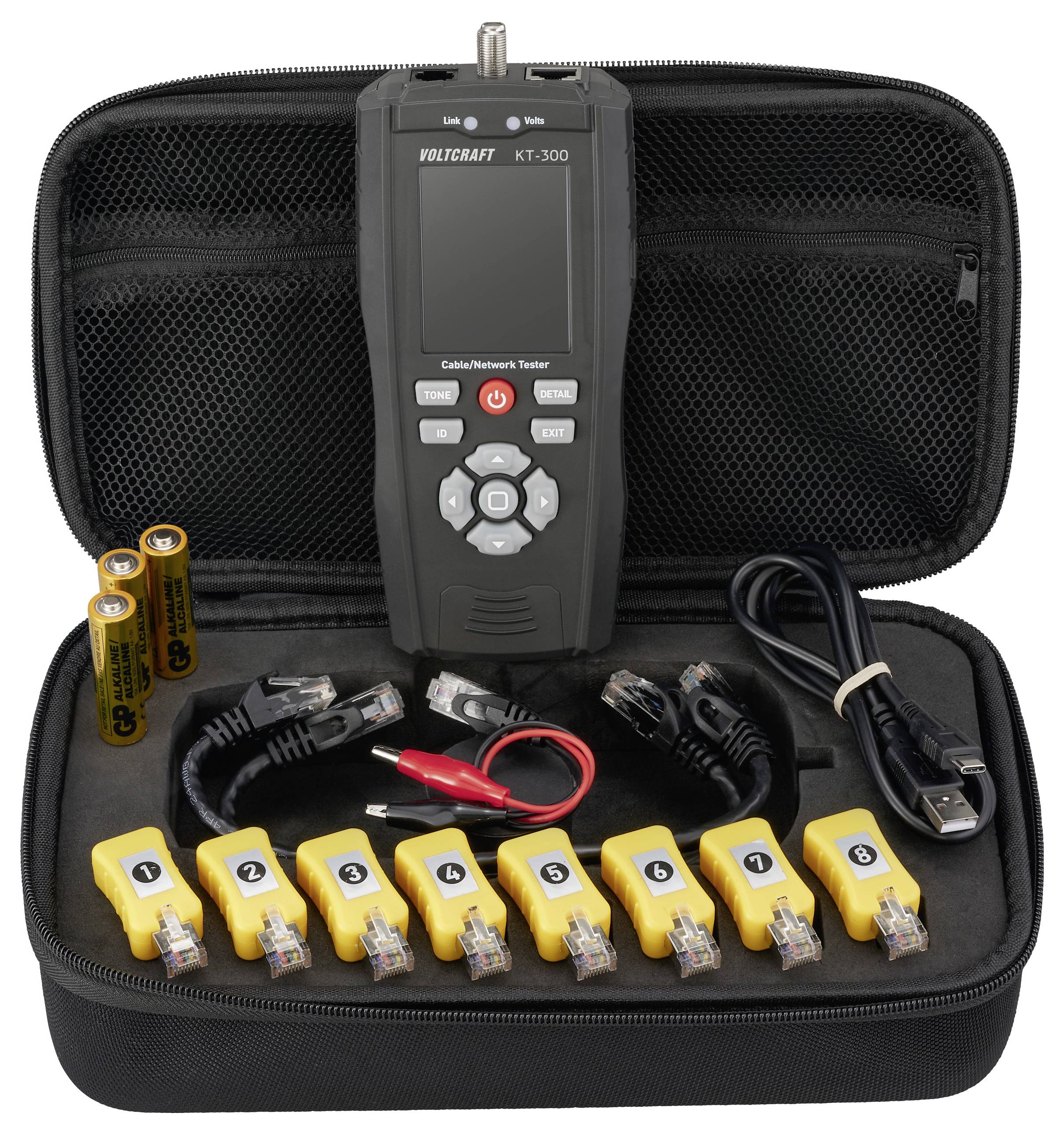

Souprava na testování síťových kabelů v černém pouzdře obsahující hlavní zařízení, osm žlutých konektorů, kabel USB, dvě baterie a kabely.

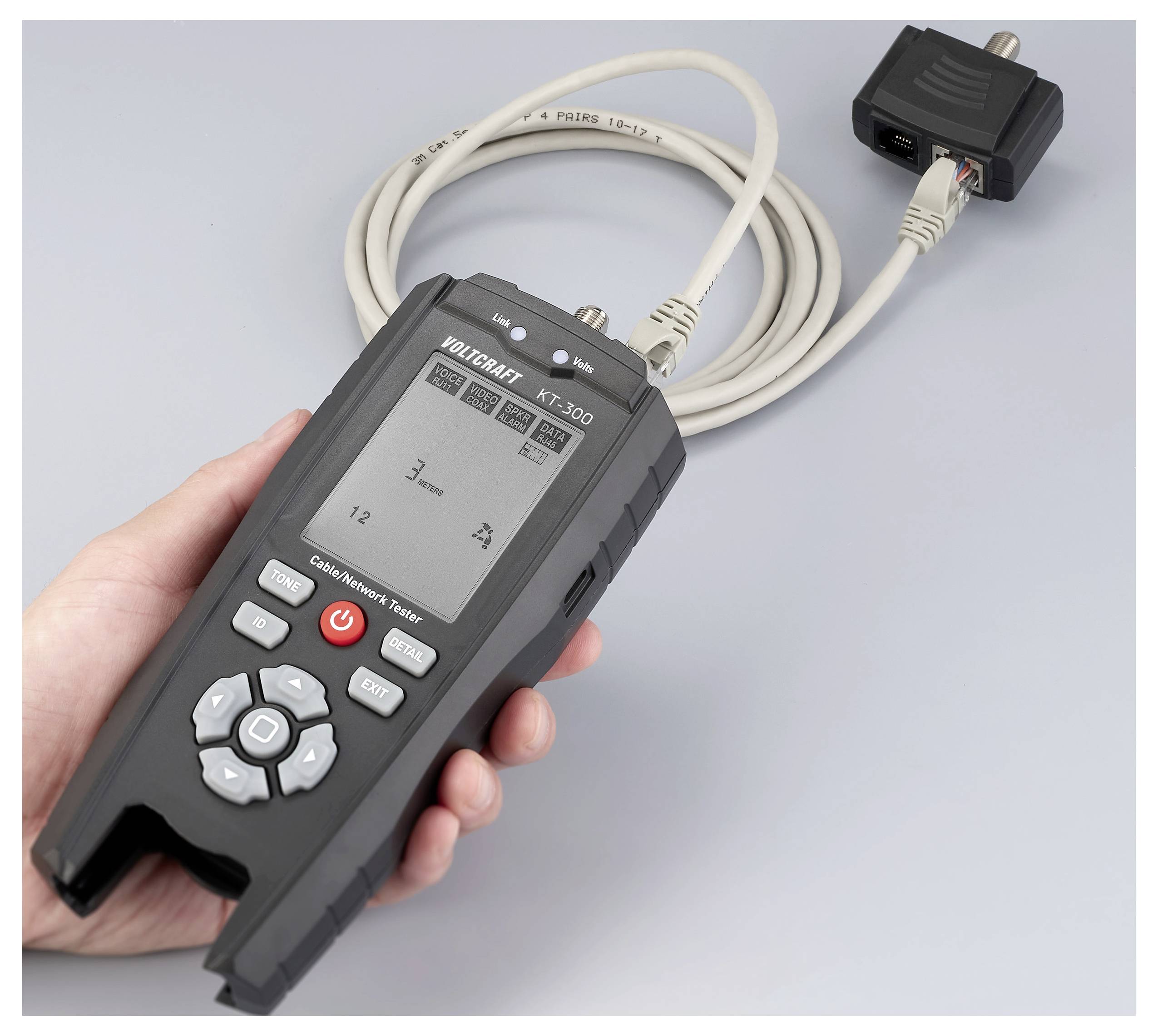

'Ruka držící síťový tester s připojeným kabelem, displej zobrazuje výsledky testu; nástroj používaný ke kontrole síťových připojení.'

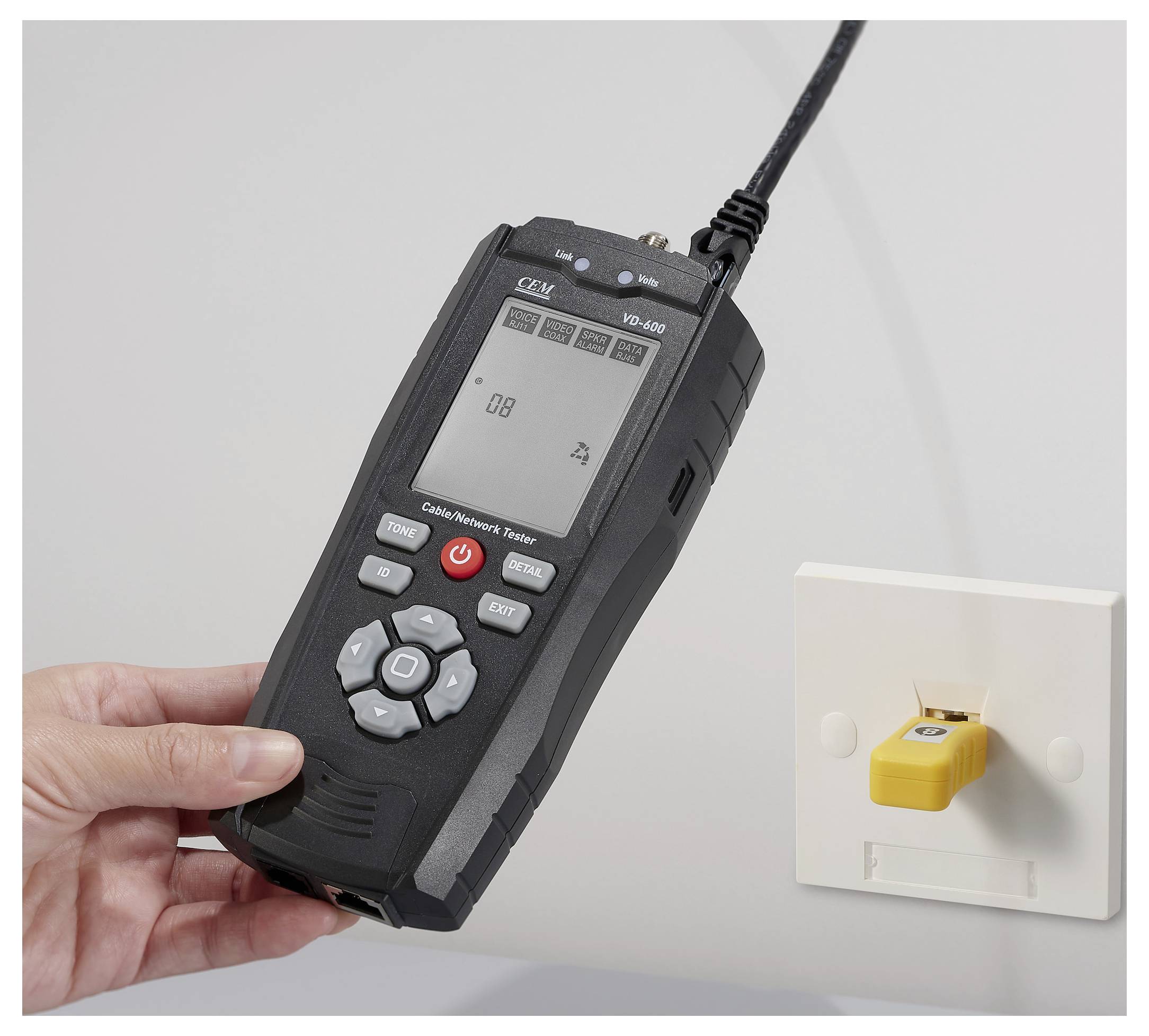

Ruka držící digitální tester síťových kabelů připojený k nástěnné zásuvce, na displeji se zobrazuje číselný výsledek, což naznačuje testovací činnost.

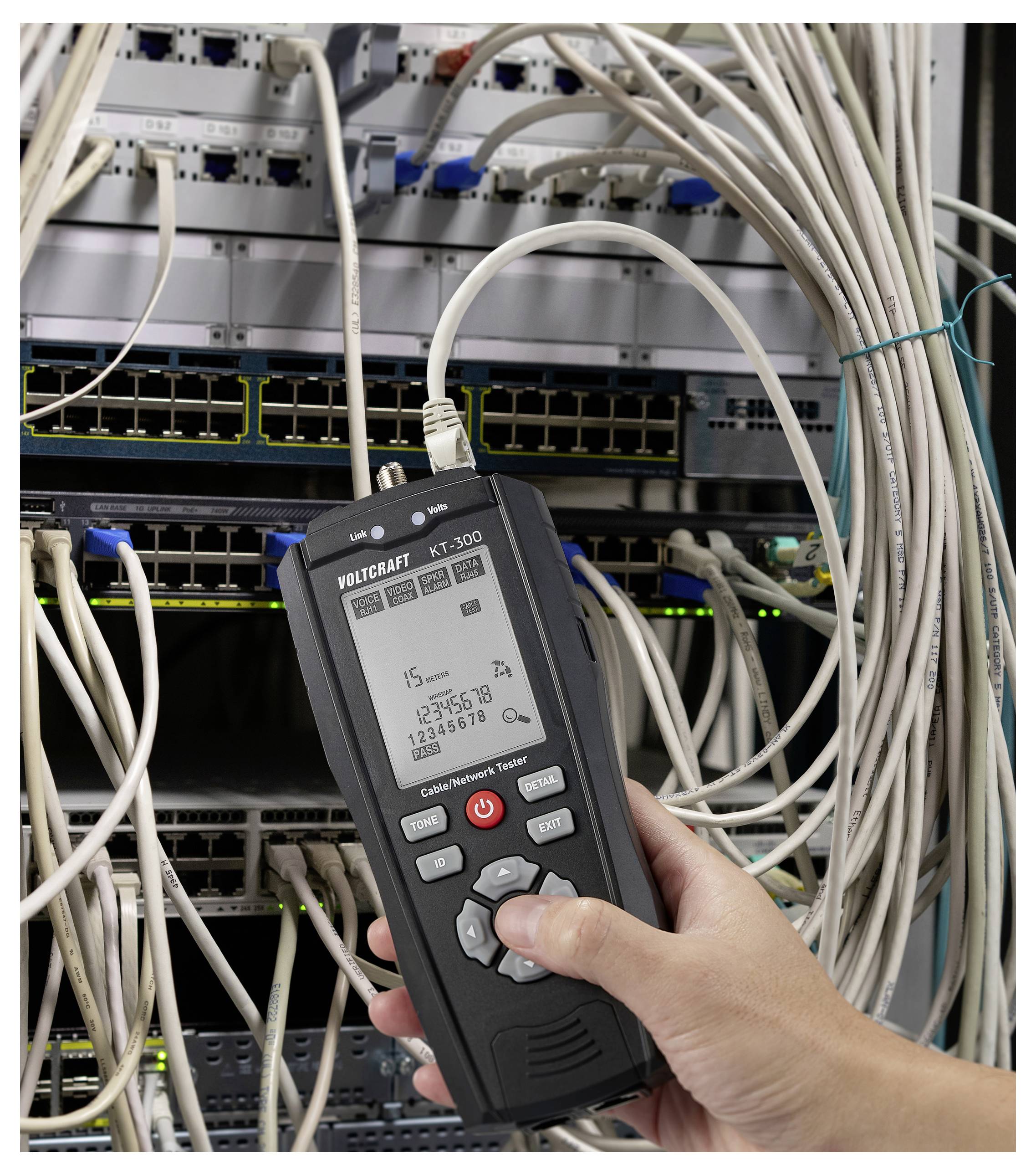

Osoba drží tester síťového kabelu u serverového racku a kontroluje připojení. Displej zobrazuje data související se sítí a čísla.

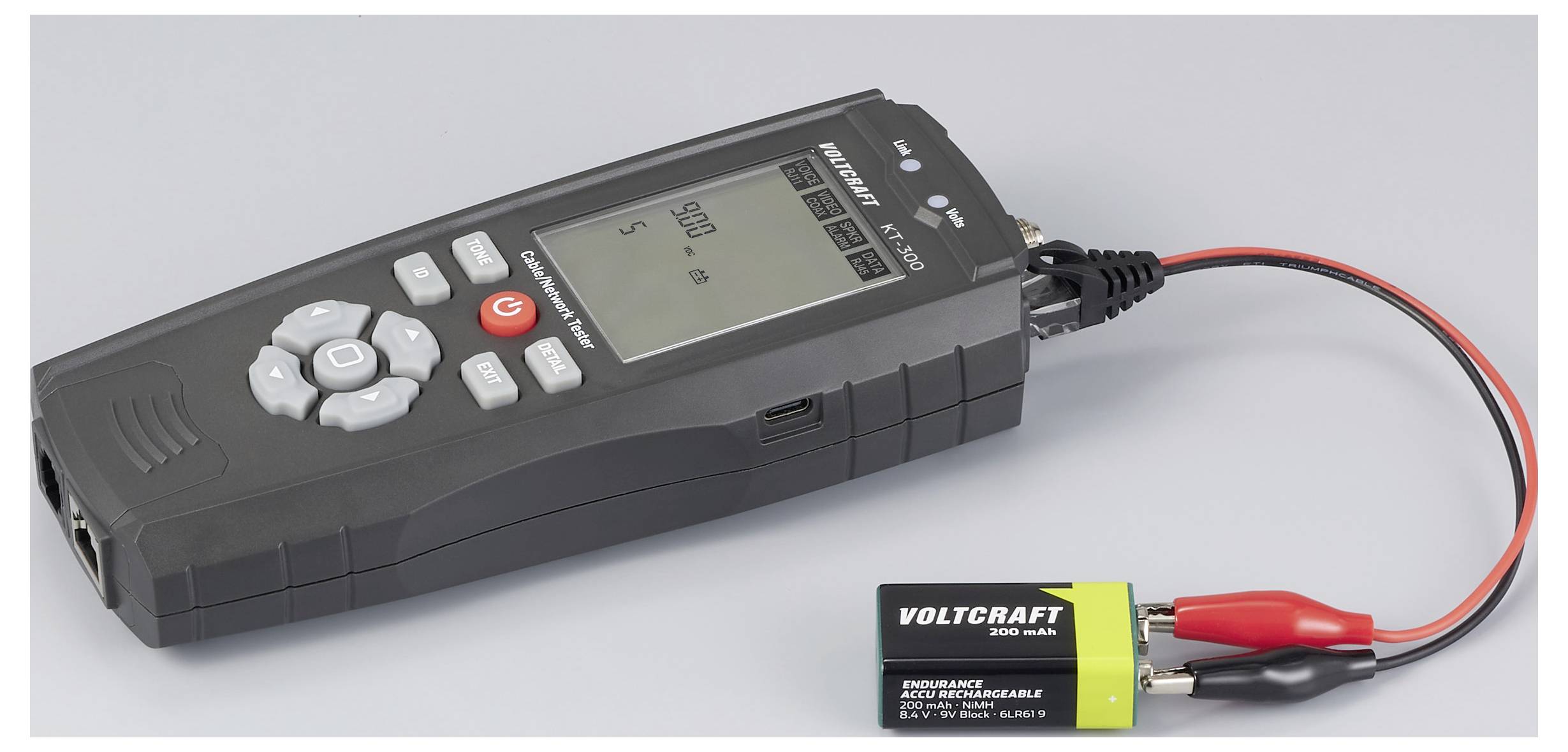

Digitální měřicí přístroj s displejem zobrazujícím "500", připojený k baterii pomocí červeného a černého vodiče.

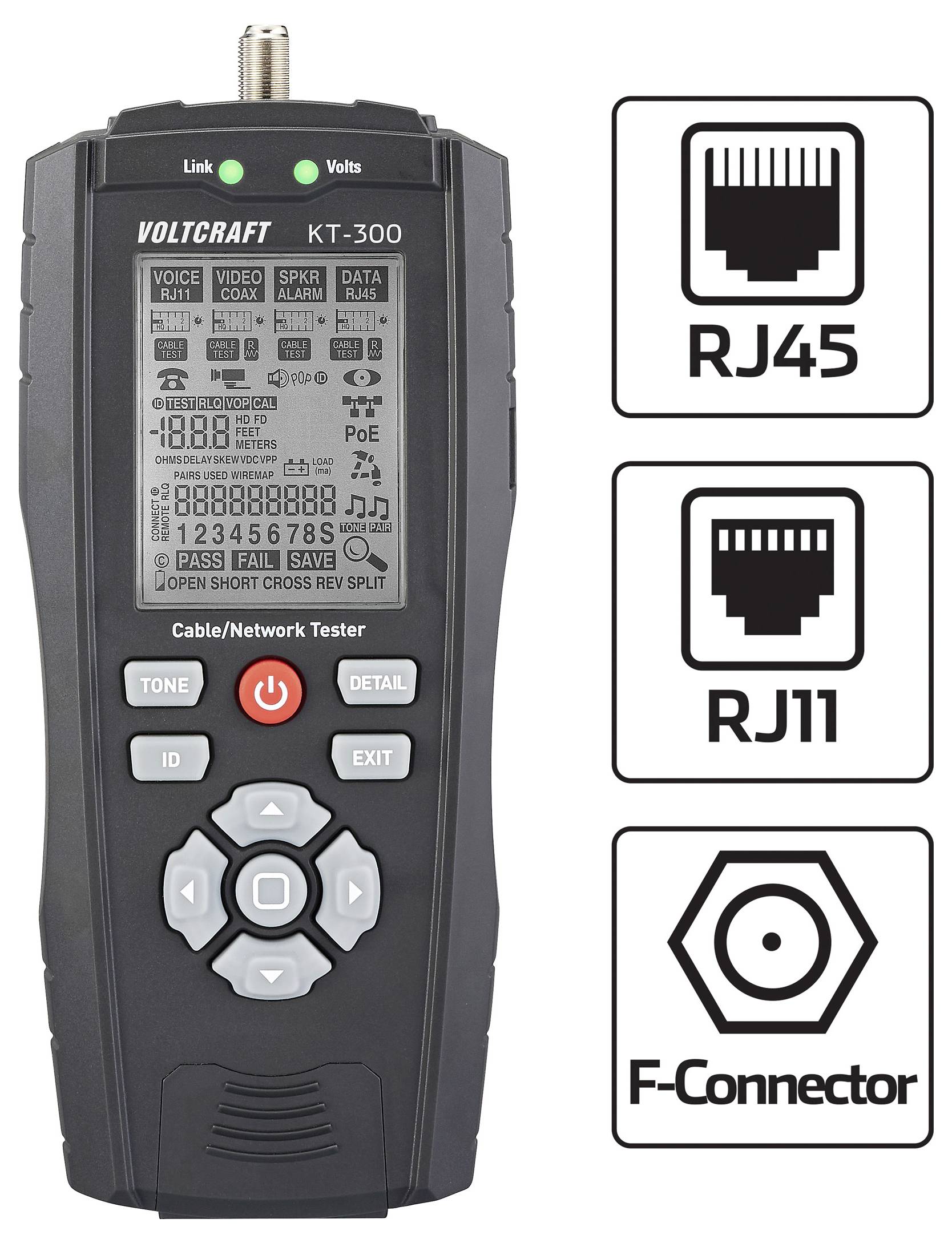

Černý tester síťového kabelu označený 'VOLTCRAFT KT-300' se symboly pro RJ45, RJ11 a F-konektor a malou obrazovkou zobrazující detaily testu.

1/12

Dodatečné informace:

Datasheety: (PDF)

Okamžité doručení: Po 21. 9.

133 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 979,34 Kč / kus)

2 979,34 Kč

Bez DPH.

Doprava zdarma

Včetně 14denního práva na vrácení

Nahlásit právní incident

Hlavní benefity

Tester VOLTCRAFT KT-300 LAN kabelu

Kontrola a sledování CAT5E/6/6A/7 kroucených dvojlinek a koaxiálních kabelů
Nastavitelná rychlost šíření (VOP)
Test průchodnosti, přerušení/zkratů, přepólování a oddělených dvojvodičových párů u kroucených dvojlinek
Měření délky kabelů: Metoda TDR (Time Domain Reflectometry)
Rozpoznání PoE
Připojovací testy Ethernet
Protimísta RJ45: Kontrola až 8 kabelů nebo identifikace zásuvek
Integrovaný akustický generátor
Uložení a tisk až 250 zpráv

Technické parametry

Kategorie produktu: tester kabelů

hledač vedení - funkce: sledování kabelů
identifikace
detekce nepřerušeného kabelu

Max. délka kabelu: 610 m

Zvuková signalizace: Ano

Displej: LCD

měřič spotřeby: RJ45

Rozm.: (d x š x v) 37.2 x 81 x 193 mm

: bez certifikátu

Hmotnost: 326 g

plocha kabelu: Telekomunikace
síť

Vlastnosti: vč. vzdálených jednotek RJ45
vč. testeru PoE Pro
vč. funkce exportu dat

Šířka: 81 mm

V: 193 mm

Délka: 37.2 mm

Typ: KT-300

Typ obalu: Obal neobsahující plasty

Ke stažení

List technických údajů

List technických údajů 3499420 VOLTCRAFT KT-300 tester kabelů, Telekomunikace , síť, VC-17497100

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3499420 VOLTCRAFT KT-300 tester kabelů, Telekomunikace , síť, VC-17497100

Záruční podmínky

Záruční podmínky 3499420 VOLTCRAFT KT-300 tester kabelů, Telekomunikace , síť, VC-17497100

Popis

Komplexní analýza vedení a vyhledávání chyb TDR
Kdo chce lokalizovat přerušení kabelů nebo nekouzelná spojení v elektrických zařízeních, bude se rychle potýkat se složitými problémy. Tester LAN kabelů VOLTCRAFT KT-300 je nepostradatelným pomocníkem zejména při vedení pod omítkou. Ať už twisted Pair kabely (CAT5E až CAT7), koaxiální vedení (50, 75 a 93 Ω) nebo telefonní a poplachová vedení: Pomocí technologie TDR (Time Domain Reflektometry) jsou v kabelech o délce 0,5 až 610 metrů přesně lokalizovány. Pro detailní diagnózu jsou přesně zjištěny odpor, prodleva šíření (delay) a časová prodleva (posuv/skew) včetně délky a vzdálenosti k chybným místům. Vysoká přesnost měření díky VOP (nastavitelné přenosové rychlosti) lze dosáhnout u různých typů kabelů jako UTP, FTP nebo SSTP.
Ověřování síťových a PoE struktur
Pro zajištění správného zapojení vytvoří Voltcraft tester VOLTCRAFT KT-300 LAN kabelů kompletní WiremAs a spolehlivě identifikuje přerušení vedení, zkraty, přepólování a oddělené páry vodičů (Split Pairs). Kromě obecných testů připojení k síti Ethernet disponuje tester funkcí rozpoznání PoE signálu, která rozlišuje mezi napájením z koncového spanu a Midspanu, ale zároveň rozpozná i současné použití všech 8 žil. Pro kontrolu funkčnosti poplašných systémů je navíc integrována 100 mA zátěžová zkouška pro 12 v baterie, která kontroluje zatížitelnost v reálných podmínkách.
Efektivní lokalizace kabelu a dokumentace
Pro instalaci a vyhledávání závad v komplexních prostředích je k dispozici integrovaný generátor tónů a osm protimíst RJ45. To umožňuje současnou identifikaci až 8 zásuvek nebo kabelových cest. Interní paměť nabízí místo pro 250 zpráv, které lze přečíst a vytisknout přes USB rozhraní.
Vybavení systému a příslušenství
Součástí dodávky je was vše, co VOLTCRAFT KT-300 LAN kabel Tester, 3 baterie AA a odolná brašna. Dále obsahuje příslušenství 8 dálkových jednotek, 2 propojovací kabely RJ45, USB kabel a speciální adaptérový kabel RJ45 na krokosvorky pro univerzální kontakty. Návod k obsluze je součástí dodávky.

Tento text byl přeložen strojově.

Provedení

Typy kabelů: UTP, FTP a SSTP Twisted Pair, telefonní vedení, reproduktorové kabely,
Koaxiální kabel 50 Ω, 75 Ω, 93 Ω
Zkoušky kabelů: Přerušení vedení, zkraty, přepólování, oddělené páry vodičů, Wiremaps, přenosové zpoždění, posuny,
Odpor, délka a vzdálenost k chybám
Zkušební rozsah kabelů 0,5 - 610 m.
Kontrola baterie: Zátěžový test 100 mA při 12 v alarmu
Rozpoznání PoE signálu a identifikace koncového spanu, Midspanu nebo obou
Lokalizace kabelu

Obsah balení

Zkoušečka kabelů
3x baterie AA.
Přepravní brašna
8 x protilehlá místa
2x spojovací kabel RJ45/RJ45
Kabel s konektorem RJ45 na krokosvorky
USB kabel
.
