Joy-it Measurement Kit osciloskop, generátor signálu, multimetr 1 kHz - 100 kHz trojúhelník, pulz, obdélníkový, sinusový
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (3 271,90 Kč / kus)
3 271,90 Kč
Bez DPH.
Doprava zdarma
Ověřený prodejce s technickou podporou
Technické parametry
- SPECIFIKACE OSCILOSKOPU
- Vzorkovací frekvence: 10 MS/s.
- Analogová šířka pásma: 0 - 500 kHz
- • Vstupní odpor: 1 MΩ
- Vazba: AC/DC
- Rozsah zkušebního napětí
- 1:1: 80 Vpp (- 40 v - 40 v)
- 10:1: 800 Vpp (- 400 v - 400 v)
- Vertikální citlivost 10 mV/div až 10 v/div
- Horizontální časový rozsah: 10 μs - 10 s.
- Spouštěcí režimy automaticky, normální, single
- Trigger-typy sestupná hrana, náběžná hrana
- Měřitelné komponenty
- HFE větší než 10, HFE menší než 600
- Faktor zesílení (HFE),
- Základní emitorový napětí (Ube)
- Závěrný proud kolektor- emitor
- (ICEO, ICES),
- Pokles propustného napětí ochranné diody (UF)
- Diody
- Pokles propustného napětí menším než 5 v,
- Přechodná kapacita;
- Závěrný proud
- Zengrovy diody
- 1-2-3: Pokles propustného napětí,
- Propustné napětí v závěrném směru
- Testovací rozsah 0,01 až 4,5 v
- K-a-a: Propustné napětí
- Směr uzamčení
- Zkušební rozsah 0,01 - 24 v
- Tranzistor Felddefektu
- JFET: Gate kapacita (CG), drain proud (ID at VGS), pokles předehřívání ochranné diody (UF)
- IGBT: Drain proud (ID at VGS), pokles předehřívání ochranné diody (UF)
- MOSFET: Zapínací napětí (VT), kapacita brány (CG), Drain Source odpor (RDS), pokles napětí ochranné diody (UF)
- Křemíkový usměrňovač a tyristorové triody
- Řadicí napětí kl. 90 AŽ 5 V
- Gate-trigger proud kl. 6 mA
- Napětí Gate
- Kondenzátory: Kapacita 25 pF - 100 MF, ztrátový faktor (Vloss)
- Odpor: 0,01 Ω - 50 MΩ
- Cívky: 10 UH - 1000 UH
- Hodnota indukčnosti, odpor stejnosměrného proudu
- Baterie: Hodnota napětí 0,01 - 4,5 v, kladná a záporná polarita
- Vstupní napětí: 0 - 16 V
- GENERÁTOR SIGNÁLU
- Sinusová vlna: 1 - 100 kHz, 0 - 3,3 v, 50 %
- Pravoúhlá hřídel 1 - 100 kHz, 3,3 v, 50%
- Pulsní hřídel 1 - 100 kHz, 3,3 v, 0 - 100%
- Trojúhelníková hřídel 1 - 100 kHz, 0 - 3,3 v, 50 %
- Pilový hřídel 1 - 100 kHz, 0 - 3,3 v, 0 - 100 %
- Další funkce
- Měření DS18B20
- Měření DHT11
- Infračervené dekódování protokolu
- Zobrazení uživatelských a datových kódů, zobrazení průběhu infračervené vlny
- Testovací funkce: Zkouška průchodnosti, napětí až 40 V.
- Specifikace Mulitmetru
- Měření napětí, proudu, odporu, diod, kapacity, frekvence a teploty
- Přídavné bezkontaktní měření napětí (NCV)
- Měření vedení pod napětím
- Uložení až 8 záznamů
- 3 různé režimy měření (normální, mód záznamu, režim sledování)
- Rozsah měření teploty -55 až +1300 °C.
- Další měření multimetru
- Diody, test průchodnosti, NCV, vedení pod napětím
- Přesnost napětí (DC) ± (0,5 % + 3 číslic)
- Přesnost napětí (AC) ± (1 % + 3 číslic)
- Přesnost proudu (DC) ± (1,2 % + 3 číslic)
- Přesnost proudu (AC) ± (1,5 % + 3 číslic)
- Přesnost odporu: 0 - 9,999 MΩ: ± (0,5 % + 3 číslic), větší než 9,999 MΩ: ± (1,5 % + 3 číslic)
- Přesnost kapacity: 0 - 999,9 μF: ± (2,0 % + 5 číslic), větší než 9,999 MF: ± (5,0 % + 20 číslic)
- Přesnost kmitočtu ± (0,1 % + 2 číslice)
- Teplotní přesnost ± (2,5 % + 5 číslic)
- Pojistka v proudovém vstupu 10 a, 1 A.
- Kapacita baterie 1500 mAh
- Displej: 2,4“ TFT displej, 240 x 320 pixelů
- Výstupní tvar signálu
Sinusová, pravoúhlá hřídel, pulsní hřídel, trojúhelníková hřídel, pilové hřídele
- Kategorie produktu
osciloskop
- Rozsah frekvence
1 kHz - 100 kHz
- výstup signálu
trojúhelník
pulz
obdélníkový
sinusový
- Displej
LCD
- Frekvenční rozsah ARB
1 - 100 kHz
bez certifikátu
- Rozm.
(š x v) 85 mm x 103 mm
- Frekvence (max.)
100 kHz
- Frekvence (min.)
1 kHz
- Šířka
85 mm
- V
103 mm
- rozhraní
USB-C
- Napájení VDE
napájeno akumulátorem
USB
- Typ
Measurement Kit
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3207538 Joy-it Measurement Kit osciloskop, generátor signálu, multimetr 1 kHz - 100 kHz trojúhelník, pulz, obdélníkový, sinusový
List technických údajů 3207538 Joy-it Measurement Kit osciloskop, generátor signálu, multimetr 1 kHz - 100 kHz trojúhelník, pulz, obdélníkový, sinusový
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3207538 Joy-it Measurement Kit osciloskop, generátor signálu, multimetr 1 kHz - 100 kHz trojúhelník, pulz, obdélníkový, sinusový
Popis

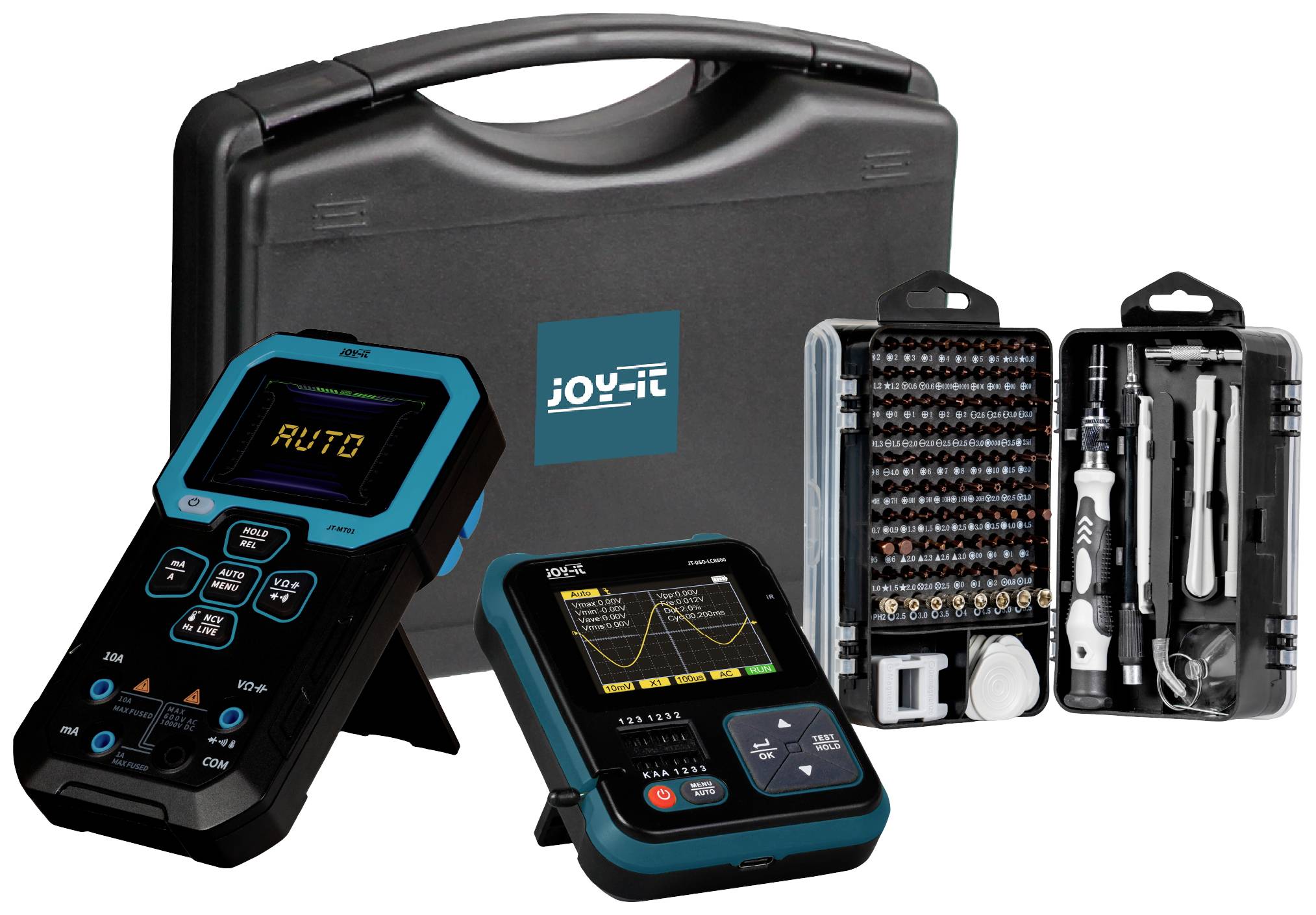

Sada Joy-it měřicí techniky se zařízením 3 v 1 (digitální osciloskop, zkoušečka komponentů, generátor signálů), přesným multimetrem s bezdotykovým měřením NCV a 115-dílnou sadou šroubováků.
Přenosný 3 v 1, digitální osciloskop, tester komponentů, generátor signálu, SMD, LCR500
DSO-LCR500 spojuje výhody digitálního osciloskopu a multifunkčního složkového testeru v kompaktním a kvalitním pouzdru. Díky digitálnímu osciloskopu mohou ambiciózní tebolery vyhodnocovat časově závislé signály, aniž by se musely spoléhat na drahou měřicí techniku. Multifunkční zkoušečka komponentů umožňuje rychlou a automatickou identifikaci součástek. Dále má DSO-LCR500 další užitečné funkce jako generátor signálů, infračervený dekodér signálu a měření Zenerových diod, senzory DS18B20 a senzory DHT11. Přístroj je vybaven akumulátorem s kapacitou 1500 mAh, který lze pohodlně nabíjet přes USB-C®. Integrovaný výklopný stojánek usnadňuje obsluhu. K rozsahu dodávky jsou mimo jiné SMD zkušební hroty, testovací svorky, sonda, krokosvorka, krokosvorka a BNC adaptér.
Přesný multimetr s bezdotykovým měřením NCV, JT-MT01
Multimetr JT-MT01 od revolučně mění svět elektrotechniky pro amatéry i profesionály. Jako výraz všestrannosti se toto zařízení jeví jako nepostradatelný partner pro provádění všech elektrických měření, ať už jde o napětí, proud,
Odpory, testování diod, měření kapacity, frekvenční analýzy nebo dokonce teplotní předpisy. JT-MT01 je díky této komplexní funkcionalitě švýcarský kapesní nůž mezi multimetry.
Předností tohoto moderního přístroje je inovativní technologie Non Contact Voltage (NCV) pro měření napětí, která uživatelům umožňuje bezpečně identifikovat vedení pod napětím bez přímého kontaktu. Tato funkce zajišťuje novou úroveň bezpečnosti a ochrany
Pohodlí při diagnostice a údržbě elektrických instalací.
Díky svému ergonomickému designu padne JT-MT01 perfektně do ruky, dobře čitelný displej zobrazuje všechny naměřené hodnoty.
Díky své odolnosti a spolehlivosti se stane vaším věrným společníkem v každé dílně nebo při venkovních operacích.
JT-MT01 je známý nejen z hlediska přesnosti a snadného používání, ale také z hlediska jeho schopnosti snadno řešit náročné technické výzvy. Nezáleží na tom, zda jste zkušeným odborníkem nebo nadšeným DIY nadšením, je tento multimetr
Pracovat efektivněji a bezpečněji. JT-MT01 na vaší straně je velmi dobře vybaven pro dekódování tajných informací elektrických systémů a pro zvedání projektů na další úroveň.
5dílná sada šroubováků WE0001. 115
V naší kvalitní, 115-dílné sadě nástrojů najdete všechny nástroje potřebné pro opravu drobných elektronických zařízení, jako jsou chytré telefony a herní konzole.
Obsahuje celkem 98 bitů z kvalitní nástrojové oceli S2, nástroj pro bezpečné otevírání, uchopení a páčení.
Celá sada je přitom zabalena v přehledném plastovém boxu, který lze navíc použít také ke třídění šroubů při použití.
Tento text byl přeložen strojově.
Přenosný 3 v 1, digitální osciloskop, tester komponentů, generátor signálu, SMD, LCR500
DSO-LCR500 spojuje výhody digitálního osciloskopu a multifunkčního složkového testeru v kompaktním a kvalitním pouzdru. Díky digitálnímu osciloskopu mohou ambiciózní tebolery vyhodnocovat časově závislé signály, aniž by se musely spoléhat na drahou měřicí techniku. Multifunkční zkoušečka komponentů umožňuje rychlou a automatickou identifikaci součástek. Dále má DSO-LCR500 další užitečné funkce jako generátor signálů, infračervený dekodér signálu a měření Zenerových diod, senzory DS18B20 a senzory DHT11. Přístroj je vybaven akumulátorem s kapacitou 1500 mAh, který lze pohodlně nabíjet přes USB-C®. Integrovaný výklopný stojánek usnadňuje obsluhu. K rozsahu dodávky jsou mimo jiné SMD zkušební hroty, testovací svorky, sonda, krokosvorka, krokosvorka a BNC adaptér.
Přesný multimetr s bezdotykovým měřením NCV, JT-MT01
Multimetr JT-MT01 od revolučně mění svět elektrotechniky pro amatéry i profesionály. Jako výraz všestrannosti se toto zařízení jeví jako nepostradatelný partner pro provádění všech elektrických měření, ať už jde o napětí, proud,
Odpory, testování diod, měření kapacity, frekvenční analýzy nebo dokonce teplotní předpisy. JT-MT01 je díky této komplexní funkcionalitě švýcarský kapesní nůž mezi multimetry.
Předností tohoto moderního přístroje je inovativní technologie Non Contact Voltage (NCV) pro měření napětí, která uživatelům umožňuje bezpečně identifikovat vedení pod napětím bez přímého kontaktu. Tato funkce zajišťuje novou úroveň bezpečnosti a ochrany
Pohodlí při diagnostice a údržbě elektrických instalací.
Díky svému ergonomickému designu padne JT-MT01 perfektně do ruky, dobře čitelný displej zobrazuje všechny naměřené hodnoty.
Díky své odolnosti a spolehlivosti se stane vaším věrným společníkem v každé dílně nebo při venkovních operacích.
JT-MT01 je známý nejen z hlediska přesnosti a snadného používání, ale také z hlediska jeho schopnosti snadno řešit náročné technické výzvy. Nezáleží na tom, zda jste zkušeným odborníkem nebo nadšeným DIY nadšením, je tento multimetr
Pracovat efektivněji a bezpečněji. JT-MT01 na vaší straně je velmi dobře vybaven pro dekódování tajných informací elektrických systémů a pro zvedání projektů na další úroveň.
5dílná sada šroubováků WE0001. 115
V naší kvalitní, 115-dílné sadě nástrojů najdete všechny nástroje potřebné pro opravu drobných elektronických zařízení, jako jsou chytré telefony a herní konzole.
Obsahuje celkem 98 bitů z kvalitní nástrojové oceli S2, nástroj pro bezpečné otevírání, uchopení a páčení.
Celá sada je přitom zabalena v přehledném plastovém boxu, který lze navíc použít také ke třídění šroubů při použití.
Tento text byl přeložen strojově.
Provedení
- Funkce
- Digitální osciloskop
- Tester komponentů
- Tester průchodnosti
- Generátor signálů
- Měření zenerových diod
- Měření senzorů DS18B20
- Měření senzorů DHT11
- Infračervený dekodér
- Integrovaná funkce stojanu, otočný o 90°
- Li-Ion akumulátor 1500 mAh, lze nabíjet přes USB-C®
- 2,4“ barevný TFT displej, LED podsvícení, 320 x 240 pixelů
- Angličtina, němčina
Obsah balení
- Osciloskop DSO-LCR500, generátor signálů
- .
- Kabel USB-C
- 3x testovací svorka
- 3x SMD zkušební hrot
- Sonda
- Kabel s krokosvrokami
- BNC adaptér
- Ruční multimetr JT-MT01
- .
- Kabel USB-C®
- 2x zkušební hrot
- 0001 115-dílná sada šroubováků (bity, šroubovák, držák bitů, flexibilní prodloužení, pinzeta, ostatní, s kruhovým příčným průřezem, ze železa nebo oceli
