Name: Generátor funkcí GW Instek AFG-3081, 1 µHz - 80 MHz
Brand: GW Instek
SKU: 123759
Availability: BackOrder

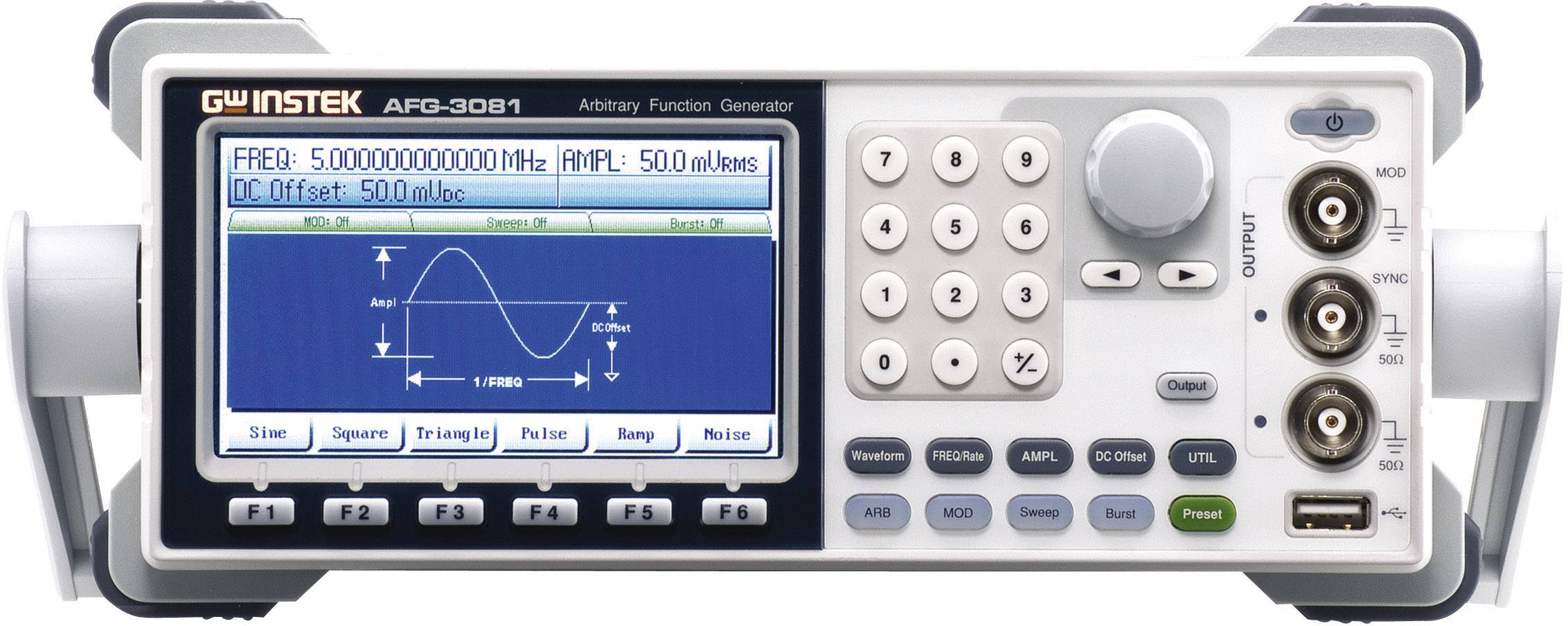

Frekvenční generátor s digitálním displejem zobrazuje sinusovou vlnu při 500 MHz a amplitudě 500 mVp-p. Ovládací panel s tlačítky a přípojkami.

Generátor libovolných funkcí s digitálním displejem, na kterém je zobrazena sinusová vlna a informace o frekvenci.

Generátor funkcí s displejem zobrazujícím sinusovou vlnu a parametry jako frekvence 50 MHz a amplituda 50 mV.

Generátor funkcí zobrazuje na obrazovce sinusovou vlnu spolu s nastavením frekvence a amplitudy na ovládacím panelu.

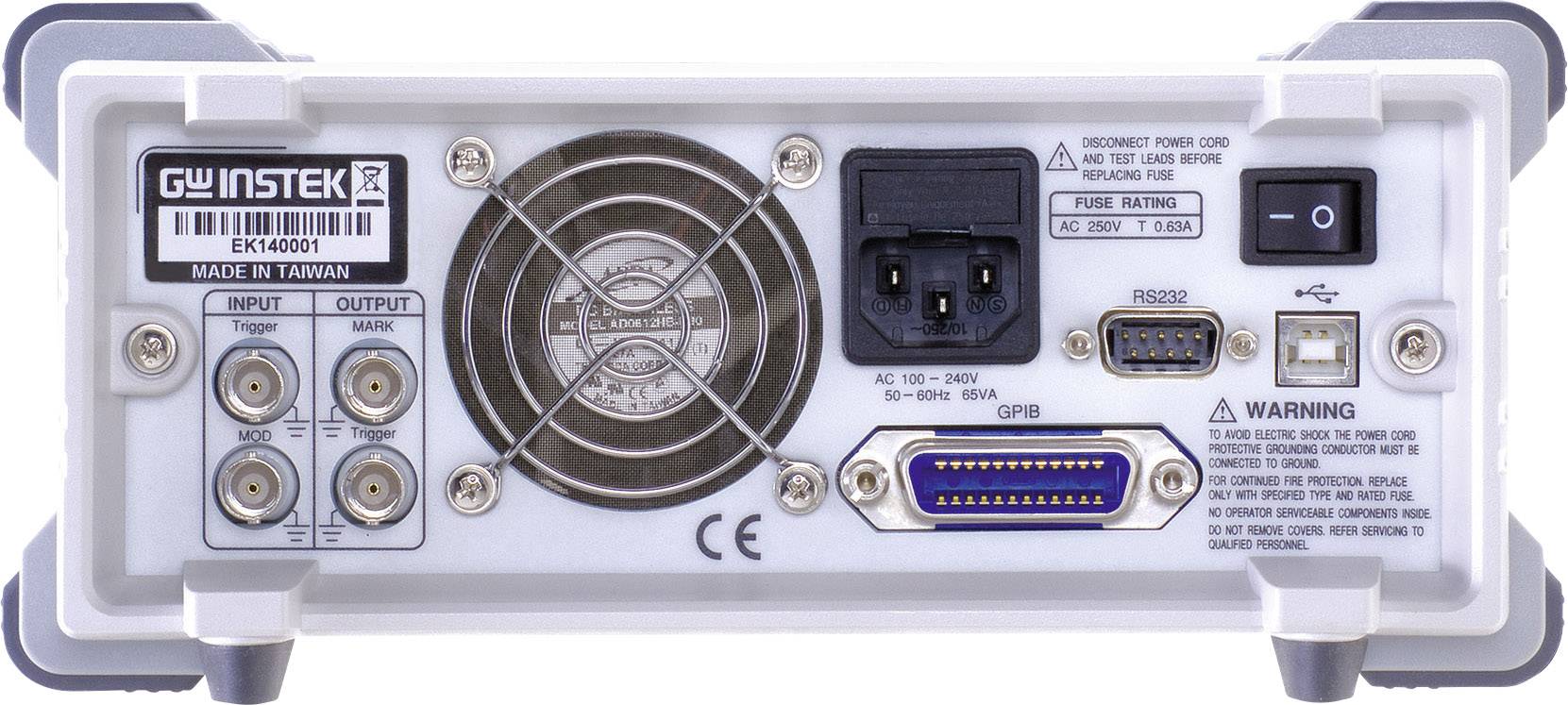

Zadní strana elektronického zařízení s různými konektory a ventilátorem uprostřed. Je viditelné štítek výrobce a výstražné štítky.

1/5

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (71 764,46 Kč / kus)

71 764,46 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Arbitrární generátor funkcí AFG-3081

Šířka pásma 1 µHz - 80 MHz
Arbitrární generátor 200 MSa/s
Přímé digitální generování signálu (DDS)

Technické parametry

Modulace AM/FM/PWM: 2 mHz – 20 kHz
Modulace FSK: 2 mHz - 100 kHz
Rozlišení obrazovky (RGB): 480 x 272 pixelů

Výstupní tvar signálu: Sinus/obdélník/rampa/puls/šum/DC/Sin(x)/x/exp růst-pokles/negativní rampa/ arbitrární signál

Kategorie produktu: Arbitrární generátor funkcí

Rozsah frekvence: 1 µHz - 80 MHz

výstup signálu: sinusový
obdélníkový
trojúhelník
pulz
šum
arbitrární

Frekvenční rozsah sinus: 1 µHz - 80 MHz

Frekvenční rozsah obdélník: 1 µHz - 80 MHz

Doba náběhu obdélník: <8 ns

Displej: LCD

Frekvenční rozsah trojúhelník: 1 µHz - 1 MHz

: bez certifikátu

Funkce kmitočtu: 100 µHz - 80 MHz

Vnitřní modulace: AM/FM/FSK/PWM

Externí modulace: AM/FM/FSK/PWM

Spouštěč (synchronní): TTL

Rozm.: (š x v) 265 mm x 107 mm

Hmotnost: 4 kg

Počet kanálů: 1kanálový

Frekvence (max.): 80 MHz

Frekvence (min.): 1 µHz

Vlastnosti: modulace

Šířka: 265 mm

V: 107 mm

rozhraní: GPIB
USB
LAN

Napájení VDE: napájení z el. sítě

Typ: AFG-3081

Frekvenční rozsah: 1 µHz - 80 MHz

Varianty(Všechny ceny jsou bez DPH.)

Kalibrováno dle

Frekvenční rozsah sinus

výstup signálu

Generátor funkcí GW Instek AFG-3081, 1 µHz - 80 MHz

Objednací číslo:123759

Brzy k dispozici

Conrad Electronic

Tento produkt

bez certifikátu

1 µHz - 80 MHz

sinusový

Min.: 1

Násobky: 1

71 764,46 Kč^*

GW Instek AFG-3021 Arbitrární generátor funkcí 1 µHz - 20 MHz 1kanálový sinusový, obdélníkový, trojúhelník, pulz, šum, arbitrární

Objednací číslo:1601379

Doručení: Po 19. 10.

Conrad Electronic

bez certifikátu

1 µHz - 20 MHz

sinusový

Min.: 1

Násobky: 1

35 896,69 Kč^*

GW Instek AFG-3022 Arbitrární generátor funkcí 1 µHz - 20 MHz 2kanálový arbitrární, trojúhelník, pulz, šum, obdélníkový, sinusový

Objednací číslo:1601380

Brzy k dispozici

Conrad Electronic

bez certifikátu

1 µHz - 20 MHz

arbitrární

Min.: 1

Násobky: 1

54 222,31 Kč^*

GW Instek AFG-3031 Arbitrární generátor funkcí 1 µHz - 30 MHz 1kanálový sinusový, obdélníkový, trojúhelník, pulz, šum, arbitrární

Objednací číslo:1601381

Brzy k dispozici

Conrad Electronic

bez certifikátu

1 µHz - 30 MHz

sinusový

Min.: 1

Násobky: 1

38 805,79 Kč^*

GW Instek AFG-3031 Arbitrární generátor funkcí Kalibrováno dle (ISO) 1 µHz - 30 MHz 1kanálový sinusový, obdélníkový, trojúhelník, pulz, šum, arbitrární

Objednací číslo:2387437

Doručení: Čt 12. 11.

Conrad Electronic

ISO

1 µHz - 30 MHz

sinusový

Min.: 1

Násobky: 1

45 880,17 Kč^*

GW Instek AFG-3032 Arbitrární generátor funkcí 1 µHz - 50 MHz 2kanálový sinusový, obdélníkový, trojúhelník, pulz, šum, arbitrární

Objednací číslo:1601382

Doručení: Po 19. 10.

Conrad Electronic

bez certifikátu

1 µHz - 30 MHz

sinusový

Min.: 1

Násobky: 1

60 070,25 Kč^*

GW Instek AFG-3032 Arbitrární generátor funkcí Kalibrováno dle (ISO) 1 µHz - 50 MHz 2kanálový sinusový, obdélníkový, trojúhelník, pulz, šum, arbitrární

Objednací číslo:2387438

Doručení: Út 27. 10.

Conrad Electronic

ISO

1 µHz - 30 MHz

sinusový

Min.: 1

Násobky: 1

67 139,67 Kč^*

Generátor funkcí GW Instek AFG-3051, 1 µHz - 50 MHz

Objednací číslo:123741

Doručení: Po 19. 10.

Conrad Electronic

bez certifikátu

1 µHz - 50 MHz

arbitrární

Min.: 1

Násobky: 1

47 871,90 Kč^*

Ke stažení

List technických údajů

List technických údajů 123759 Generátor funkcí GW Instek AFG-3081, 1 µHz - 80 MHz

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 123759 Generátor funkcí GW Instek AFG-3081, 1 µHz - 80 MHz

Prohlášení o shodě

Prohlášení o shodě 123759 Generátor funkcí GW Instek AFG-3081, 1 µHz - 80 MHz

Ke stažení

Ke stažení 123759 Generátor funkcí GW Instek AFG-3081, 1 µHz - 80 MHz

Popis

Generátor funkcí AFG-3081 s přímým digitálním generováním signálu (DDS) poskytuje šířku pásma 80 MHz. Vybavení obsahuje standardní signály sinus, obdélník, rampa, puls, šum, DC, Sin(x)/x, exponenciální nárůst, exponenciální pokles, negativní rampu a libovolný průběh signálu 200 MSa/s. Navíc jsou k dispozici funkce modulace AM/FM/FSK, Sweep a Burst. Barevný LCD monitor s úhlopříčkou 10,9 cm zobrazuje všechny parametry, nastavení a průběh. USB rozhraní lze použít pro dálkové ovládání počítačem. Signál libovolného průběhu lze vygenerovat bezplatným PC® softwarem a přes USB přenést do generátoru. Ve spojení s pamětí osciloskopů řady GDS-3000 je možné regenerovat měřený digitální signál (DWR).
