Chauvin Arnoux C.A 942 Ruční osciloskop 40 MHz, 2kanálový, 2 GSa/s, 2.5 kpts, 8 Bit, ruční provedení, funkce multimetru,

Žlutý ruční osciloskop s digitálním displejem zobrazuje elektrickou signální křivku. Ovládací prvky a nabídky jsou viditelné.

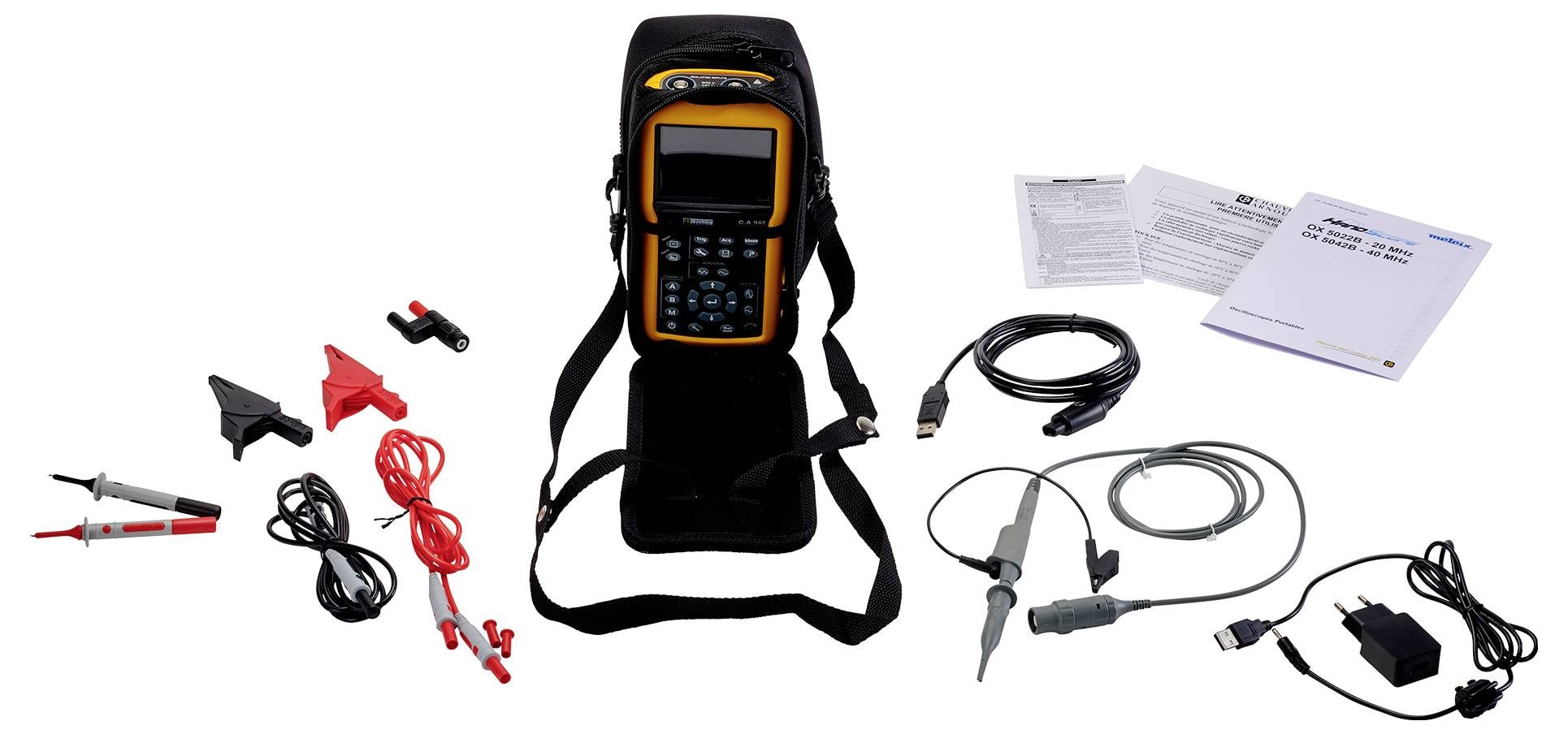

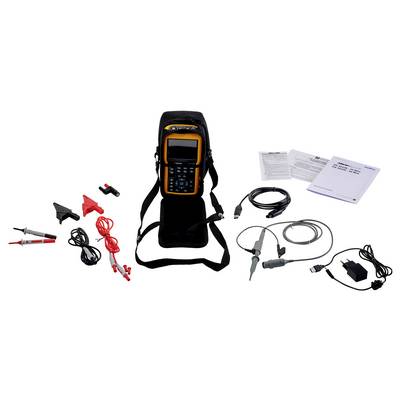

Multimetr v sadě se žlutým přístrojem, měřicími vodiči, svorkami, napájecím adaptérem, USB kabelem a návodem k použití na bílém pozadí.

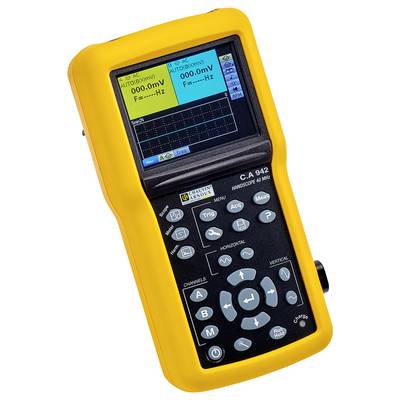

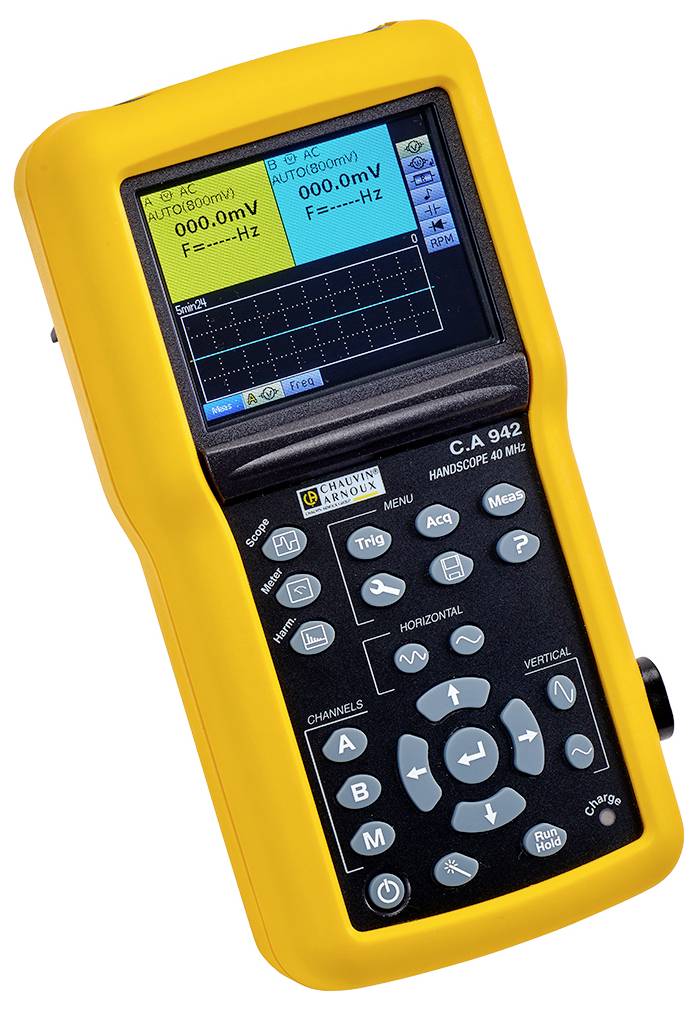

Žluté osciloskop s displejem zobrazuje měření napětí a frekvence. Jsou viditelné různé tlačítka pro nastavení.

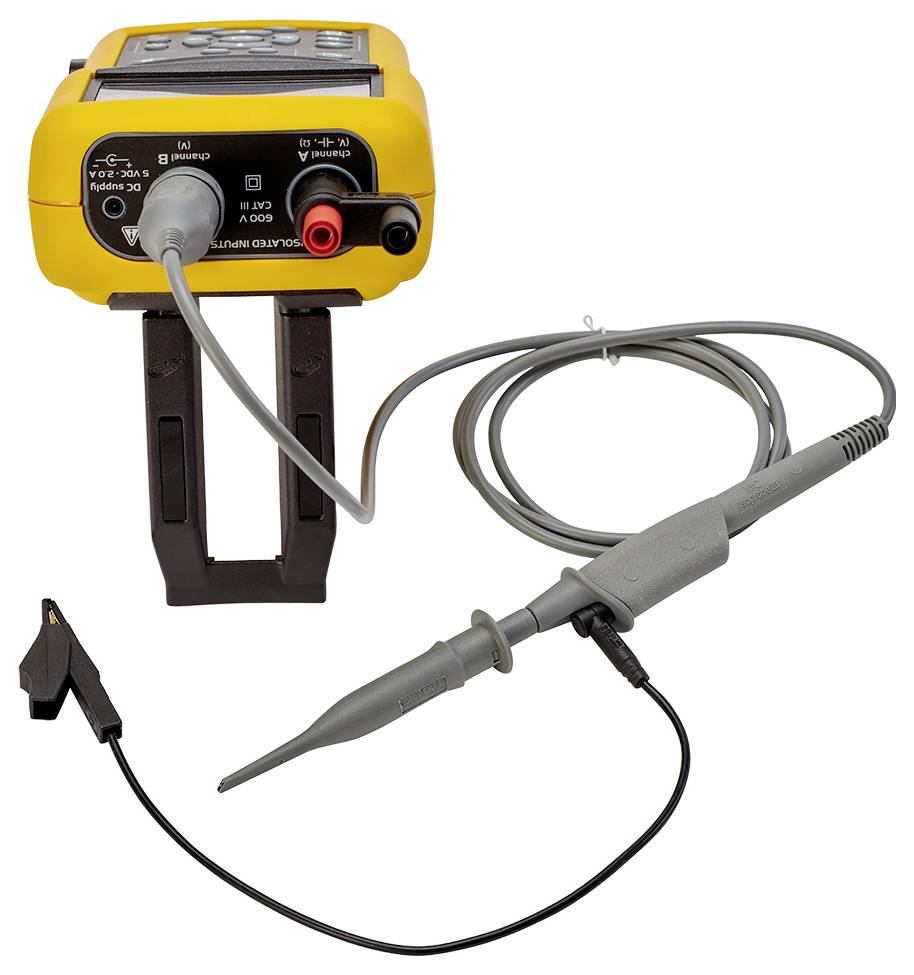

Žlutý ruční osciloskop s připojenou měřicí sondou a testovacím vedením, připravený k vyhledávání chyb v elektronických obvodech.

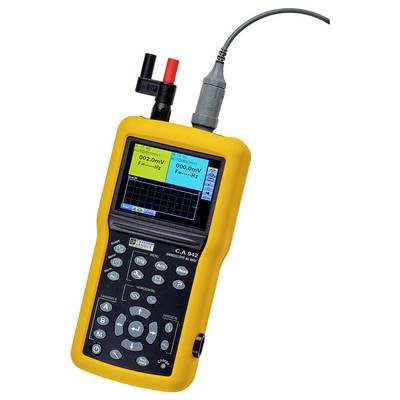

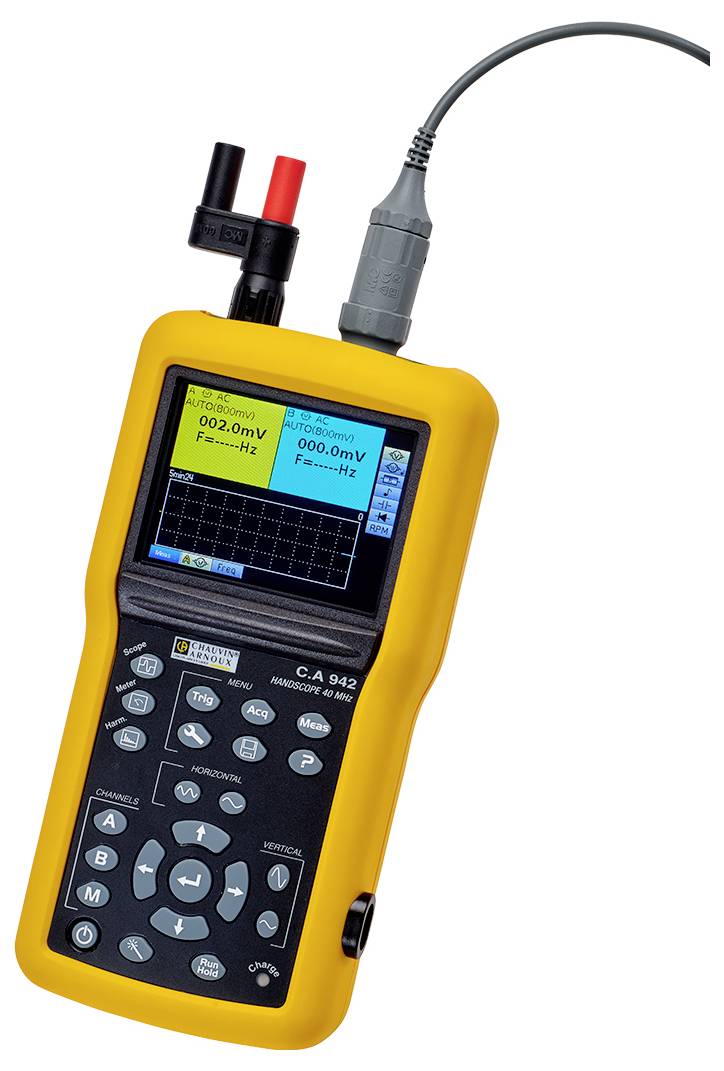

Přenosné měřicí zařízení se žlutým pouzdrem a displejem zobrazuje měřené hodnoty v milivoltech a hertzích. Kabely a konektory jsou umístěny nahoře.

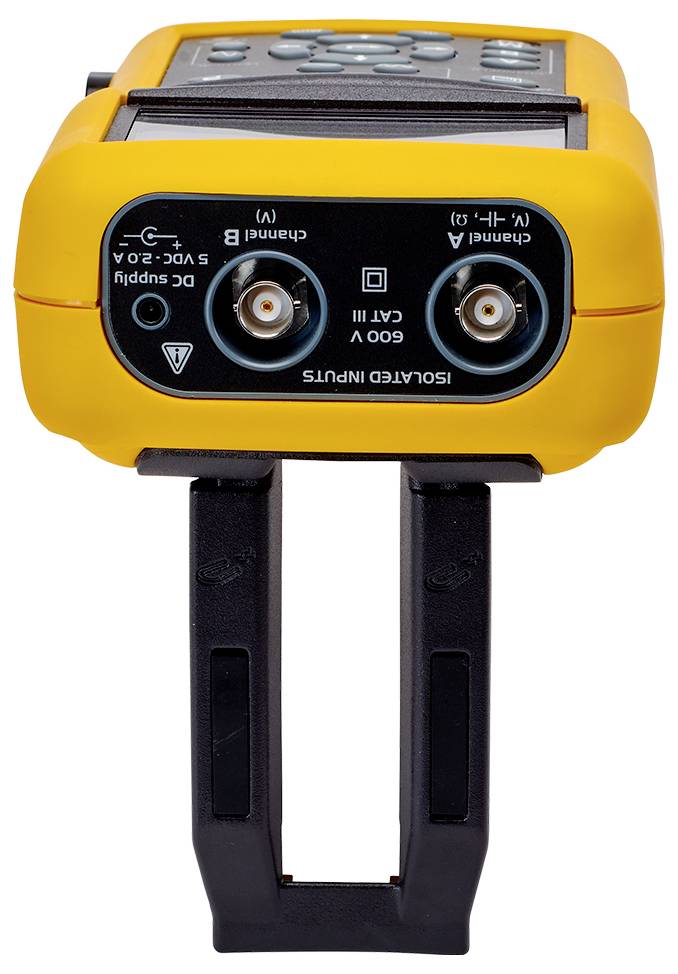

Měřicí přístroj se žlutým pouzdrem a dvěma izolovanými přípojkami, který je pravděpodobně určen pro elektrická měření.

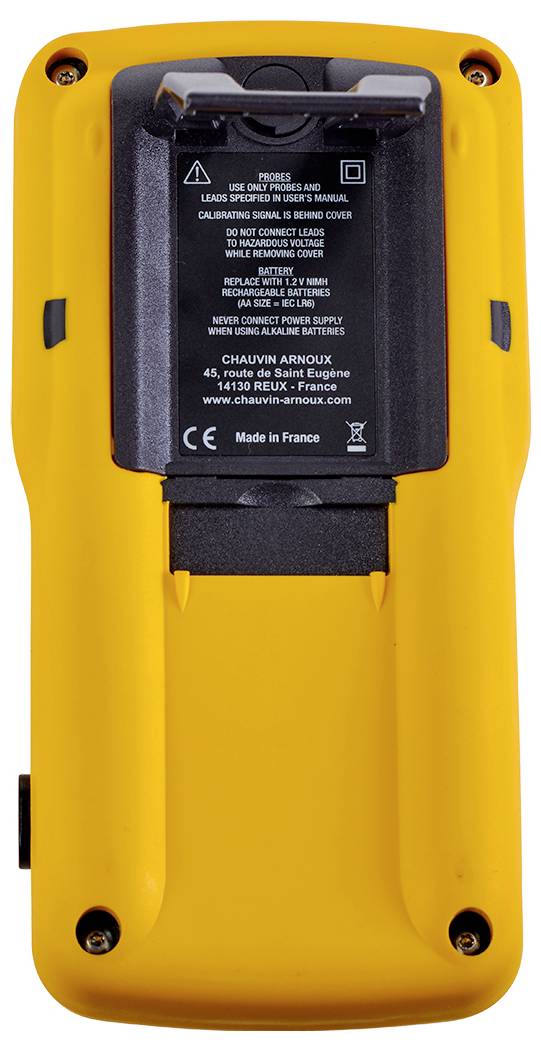

Žluté elektronické zařízení pohledem zezadu s černým krytem a ovládacími prvky. Text poskytuje informace o kalibraci a bezpečnostních pokynech.

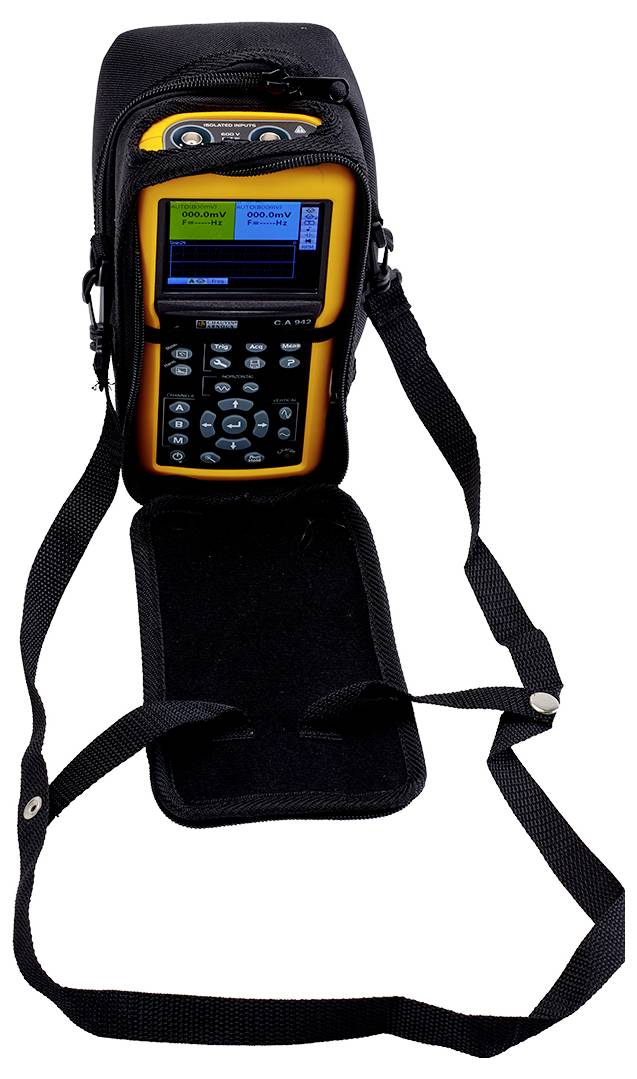

Ruční zařízení v černém ochranném obalu s popruhem, jehož displej zobrazuje pestrobarevné indikátory a pod nímž se nachází klávesnice.

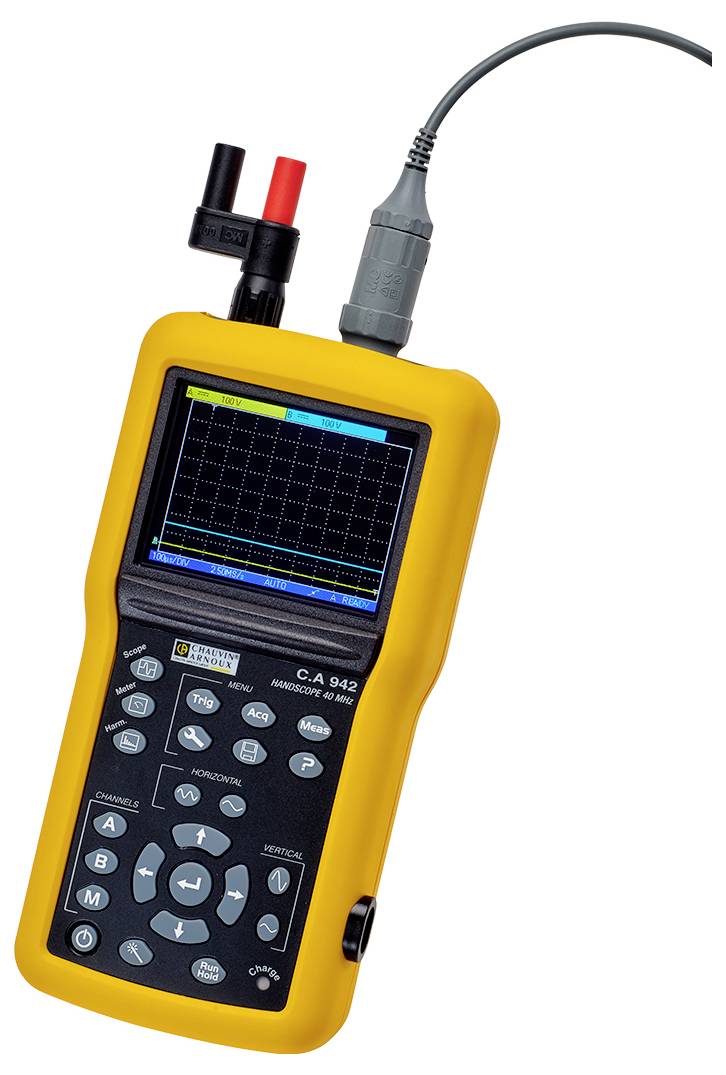

Žluté přenosné elektrické měřicí zařízení s displejem a několika tlačítky zobrazuje měřicí diagramy, nahoře připojené kabely.

1/9

Datasheety: (PDF)

Doručení: Út 29. 9.

1 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (43 442,15 Kč / kus)

43 442,15 Kč

Bez DPH.

Doprava zdarma

Už jen 1 Ks skladem!

Včetně 14denního práva na vrácení

Nahlásit právní incident

Hlavní benefity

Ruční osciloskop C.A 942 2x40 MHz

40 MHz
Počet analogových vstupů 0

Technické parametry

Vzorkovací frekvence 2 GSa/s v ETS, 50 MSA/s v single-shot

Kategorie produktu: Ruční osciloskop

Šířka pásma: 40 MHz

Vzorkovací frekvence na kanál: 2 GSa/s

Displej: Barevný TFT, 3,5", 2 křivky + 2 referenční signály + uložená křivka nebo křivka MATH

Rozlišení: 8 Bit

Velikost obrazovky: 320x240

Vlastnosti osciloskopu: ruční provedení
funkce multimetru
Analýza harmonické oscilace

Časová základna: 25 ns/div až 200 s/div

Počet analogových vstupů: 0

: bez certifikátu

Kategorie měření: CAT III 600 V

Vertikální vychylování: 5 mV/dílek - 200 V/dílek

Vstupní impedance: 1M Ω ± 0,5%, ca 17 pF

Vstupní spojení: Potlačení AC, DC, HF, NF nebo šumu

Vstupní napětí: Derating -20 dB za dekádu od 100 kHz

Napájení: 6 baterie LR6 nebo 6 NiMH akumulátorů AA

Rozm.: (d x š x v) 110 x 57 x 214 mm

Hmotnost: 1200 g

Počet digitálních vstupů max.: 2

Displej: Barevný TFT / 320 x 240

Šířka: 57 mm

V: 214 mm

Délka: 110 mm

Rozhraní: USB

Hloubka paměti na kanál (Mpts): 2.5 kpts

Typ: C.A 942

Ke stažení

List technických údajů

List technických údajů 2582966 Chauvin Arnoux C.A 942 Ruční osciloskop 40 MHz, 2kanálový, 2 GSa/s, 2.5 kpts, 8 Bit, ruční provedení, funkce multimetru,

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2582966 Chauvin Arnoux C.A 942 Ruční osciloskop 40 MHz, 2kanálový, 2 GSa/s, 2.5 kpts, 8 Bit, ruční provedení, funkce multimetru,

Záruční podmínky

Záruční podmínky 2582966 Chauvin Arnoux C.A 942 Ruční osciloskop 40 MHz, 2kanálový, 2 GSa/s, 2.5 kpts, 8 Bit, ruční provedení, funkce multimetru,

Popis

HANDSCOPE CA 942 odolný proti nárazům se skvěle drží v ruce. Velký, LED osvětlený barevný TFT displej snadno ovladatelného zařízení nabízí perfektní zobrazení dat.Obsluha je zjednodušena srozumitelnými symboly pro výběr funkcí a interaktivní, kdykoli připravenou nápovědu v několika jazycích. Díky přiloženému pouzdru pro zavěšení a pomocí magnetické skládací podpěry lze přístroj připevnit na kovové skříňové rozvaděče, takže jej lze používat ručně.HANDSCOPE spojuje 2 izolované kanály do jednoho zařízení:Osciloskop až 40 MHz 2 kompletně izolované kanály, 600 v Cat III - šířka pásma: 40 MHz - 2 GS/s - 5 mV až 200 v/div a 25 ns až 200 s/divMultimetr se 8.000 bodovými ukazateli a měřením výkonuAnalyzátor harmonické oscilace až na rychlost 31 (při základní oscilaci 40 až 450 Hz).Kompaktní zařízení, které lze držet pouze jednou rukou, je ideální pro použití v terénu na elektrických zařízeních a pro všeobecnou údržbu. Díky izolovaným kanálům může uživatel provádět měření bez zvláštních opatření v každé bezpečnosti.Paměťová kapacita 2 MB umožňuje ukládání naměřených dat a v multimetrovém režimu grafické záznamy až 2.700 měření (přes 5 minut až 1 měsíc).Přenos dat probíhá přes optický izolovaný USB s SCPI protokolem. Tím je pomocí softwaru SX-METRO možná konfigurace zařízení na dálku.
