Name: VOLTCRAFT DSO-5072H Ruční osciloskop 70 MHz, 2kanálový, 1 GSa/s, 40 Mpts, 8 Bit, s pamětí (DSO), ruční provedení, funkce
Brand: VOLTCRAFT
SKU: 2267610
Availability: InStock

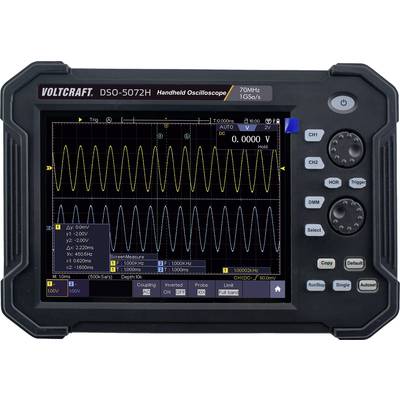

Ruční osciloskop s barevným displejem zobrazuje průběhové měřené údaje. Tlačítka a konektory jsou umístěny vpravo.

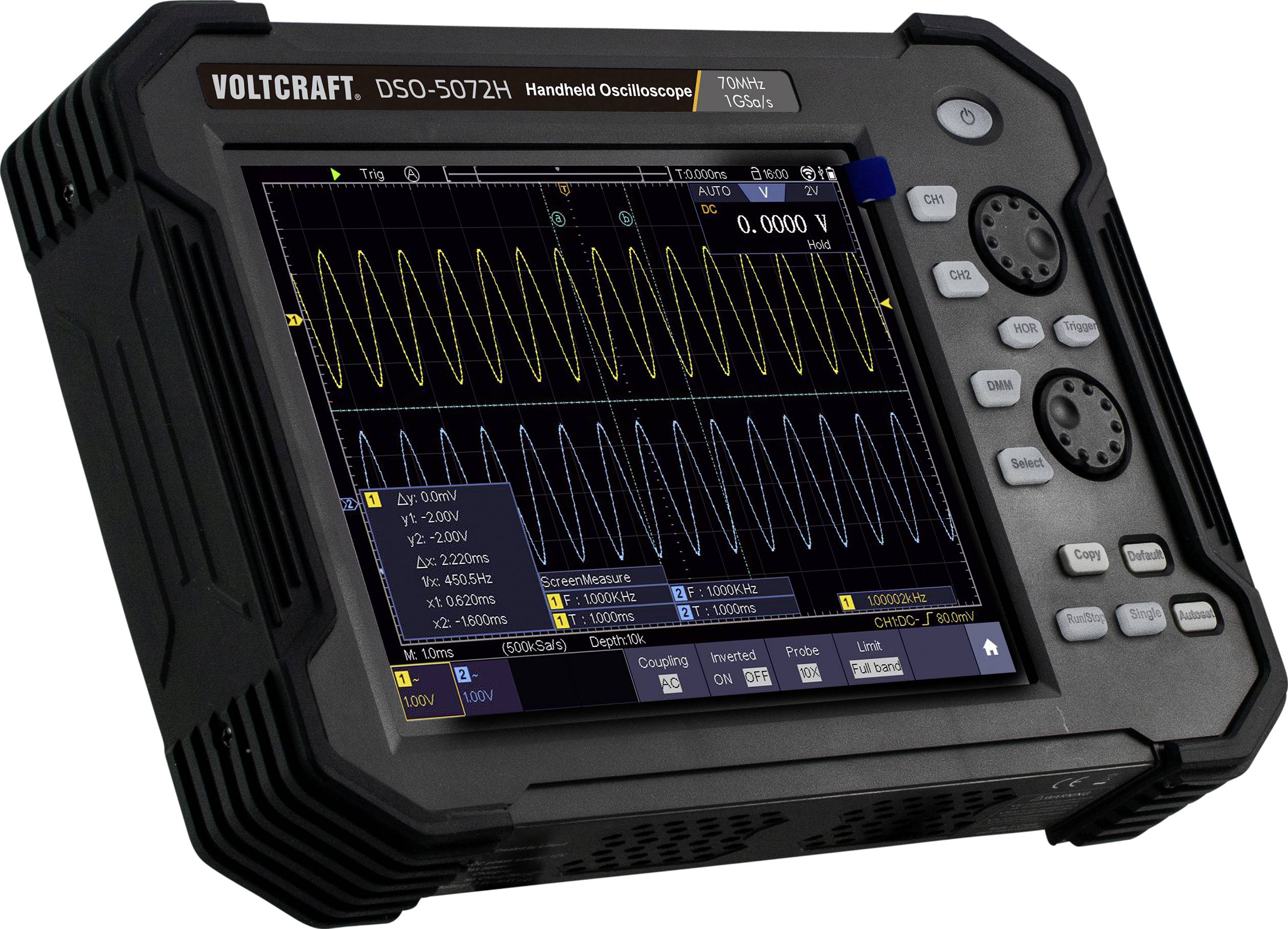

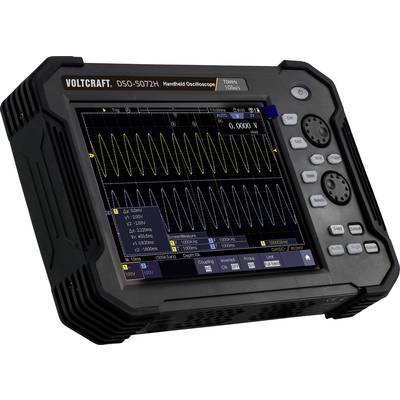

Přenosný osciloskop Voltcraft DSO-5072H s barevným displejem zobrazuje dvě sinusové vlny. Ovládací tlačítka jsou umístěna na boku. Elektronický měřicí přístroj.

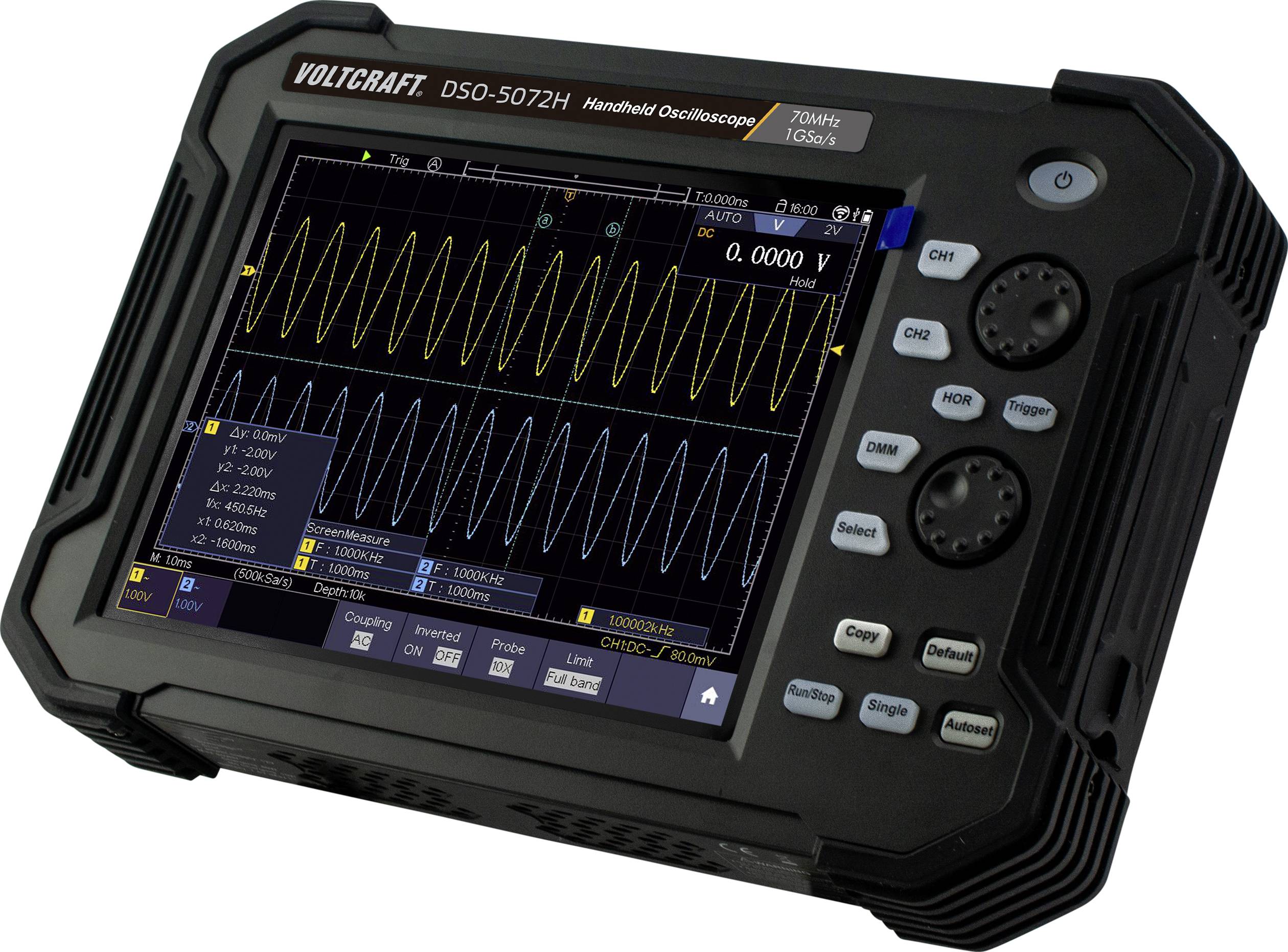

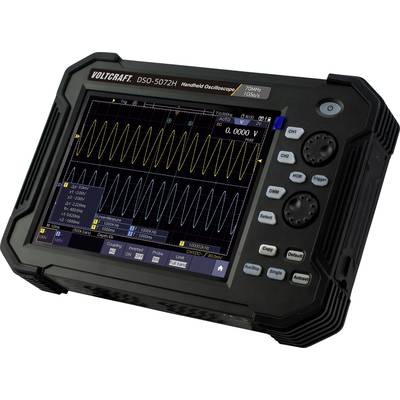

Přenosný osciloskop s průběhovým diagramem na obrazovce zobrazuje elektrické signály. Ovládací tlačítka jsou umístěna po straně.

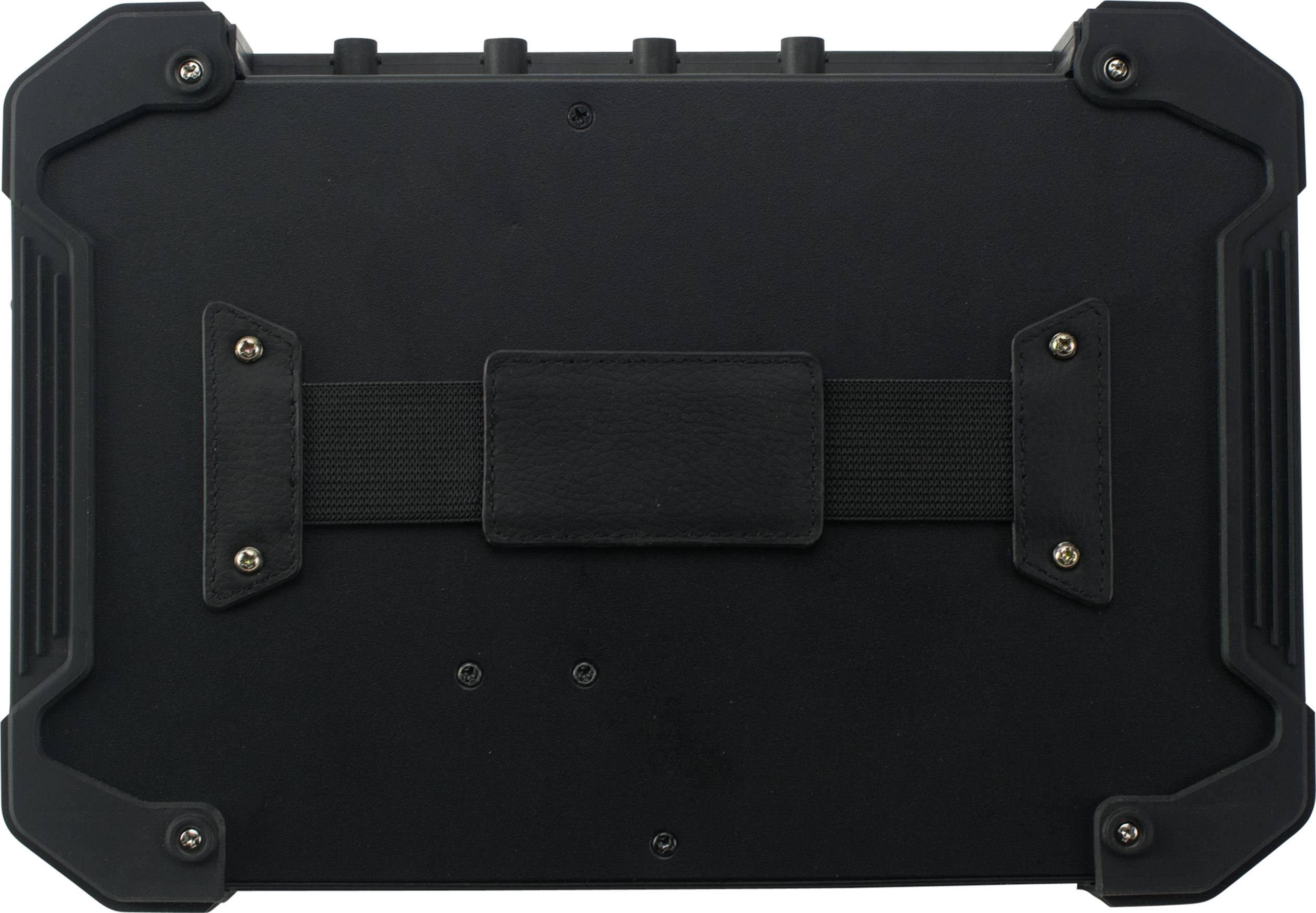

Robustní, pravoúhlé, černé zařízení se zpevněnými rohy a centrálním úchytem na zadní straně.

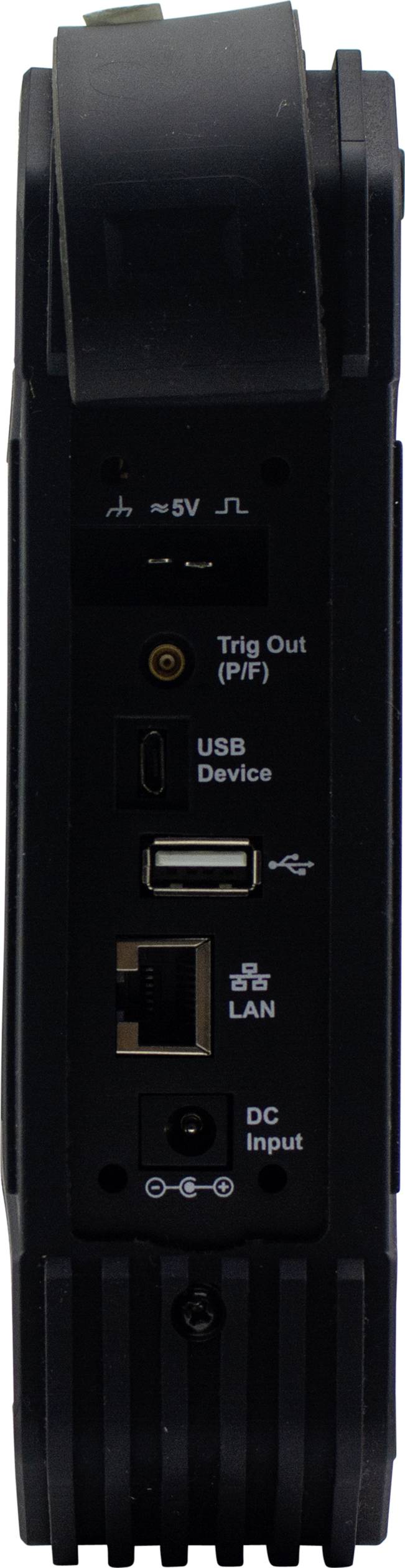

Černé elektronické zařízení s USB a LAN konektory, stejnosměrným vstupem a triggerovým výstupem. Vertikální pohled na konektory na jedné straně.

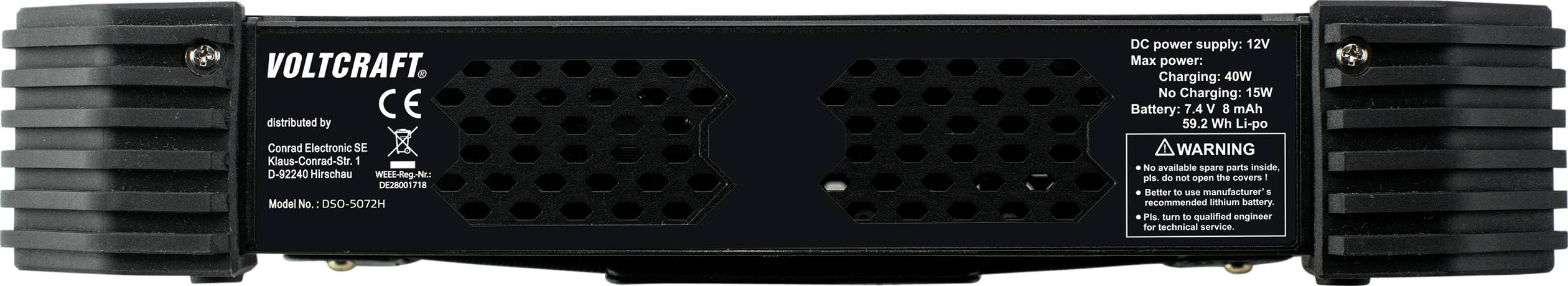

Zařízení od Voltcraft, přední strana s větracími mřížkami. Jedná se o nabíječ s údaji o napětí a výkonu.

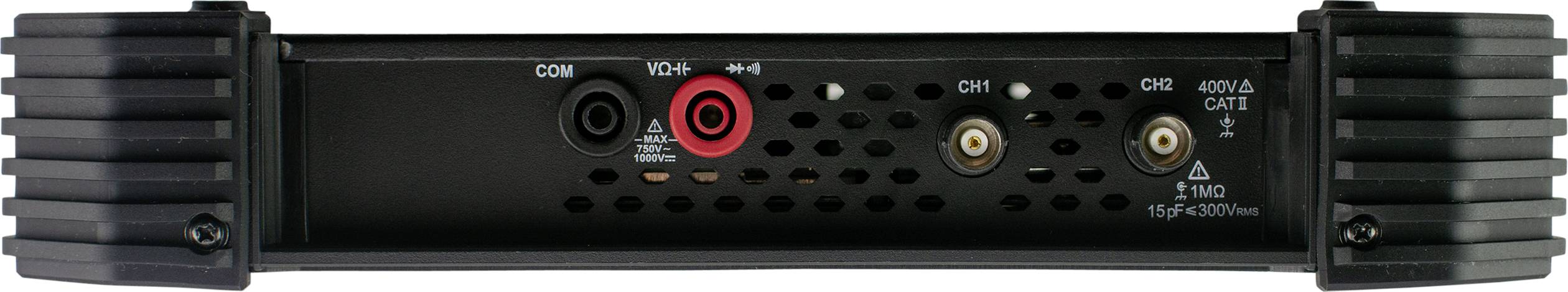

Černý audioverstevřer s několika vstupními a výstupními konektory, včetně COM, VCH+ a C1+.

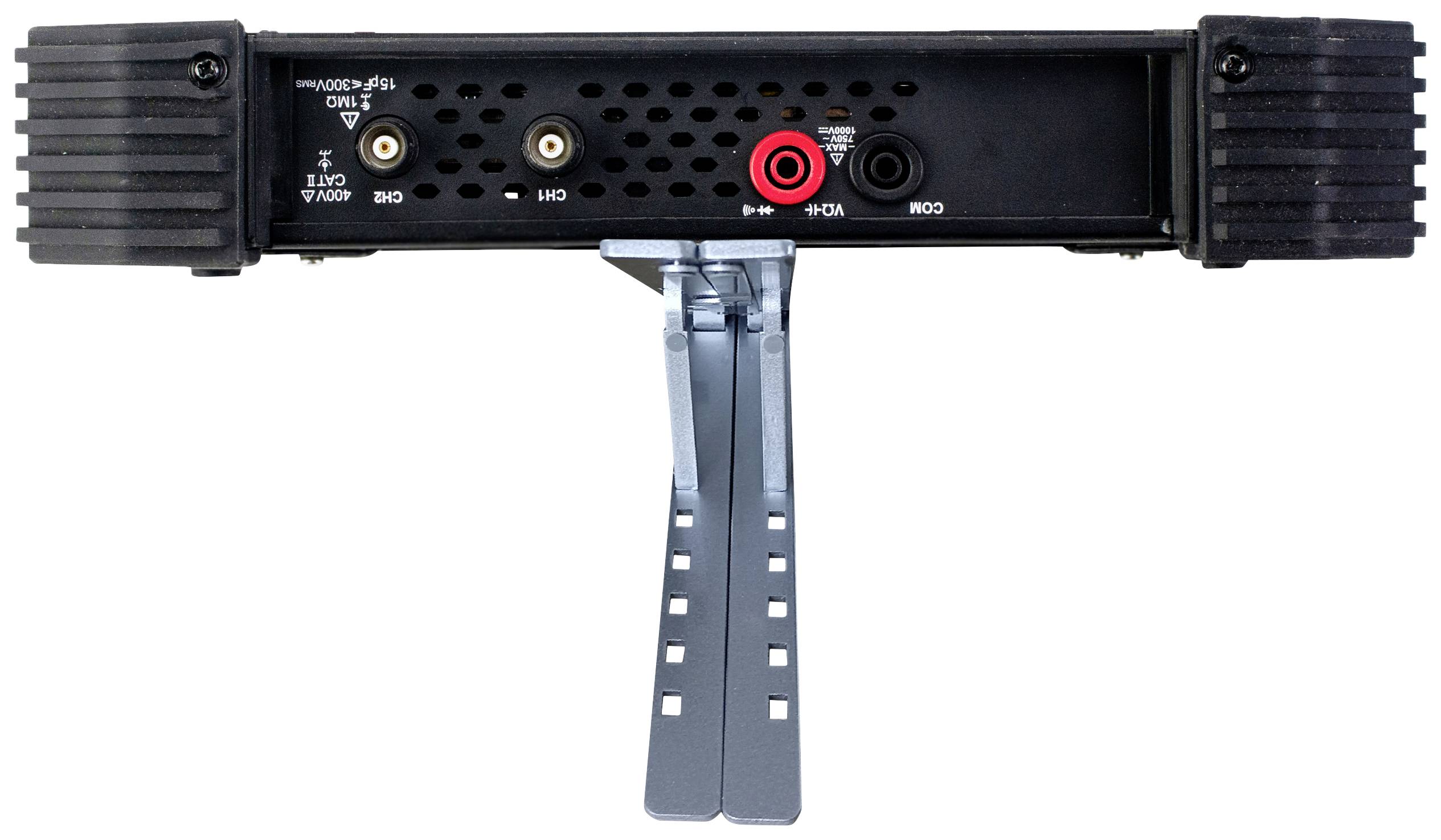

Pohled zezadu na elektronické zařízení s různými přípojkami, včetně CH1, CH2 a napájení, umístěné na kovovém stojanu.

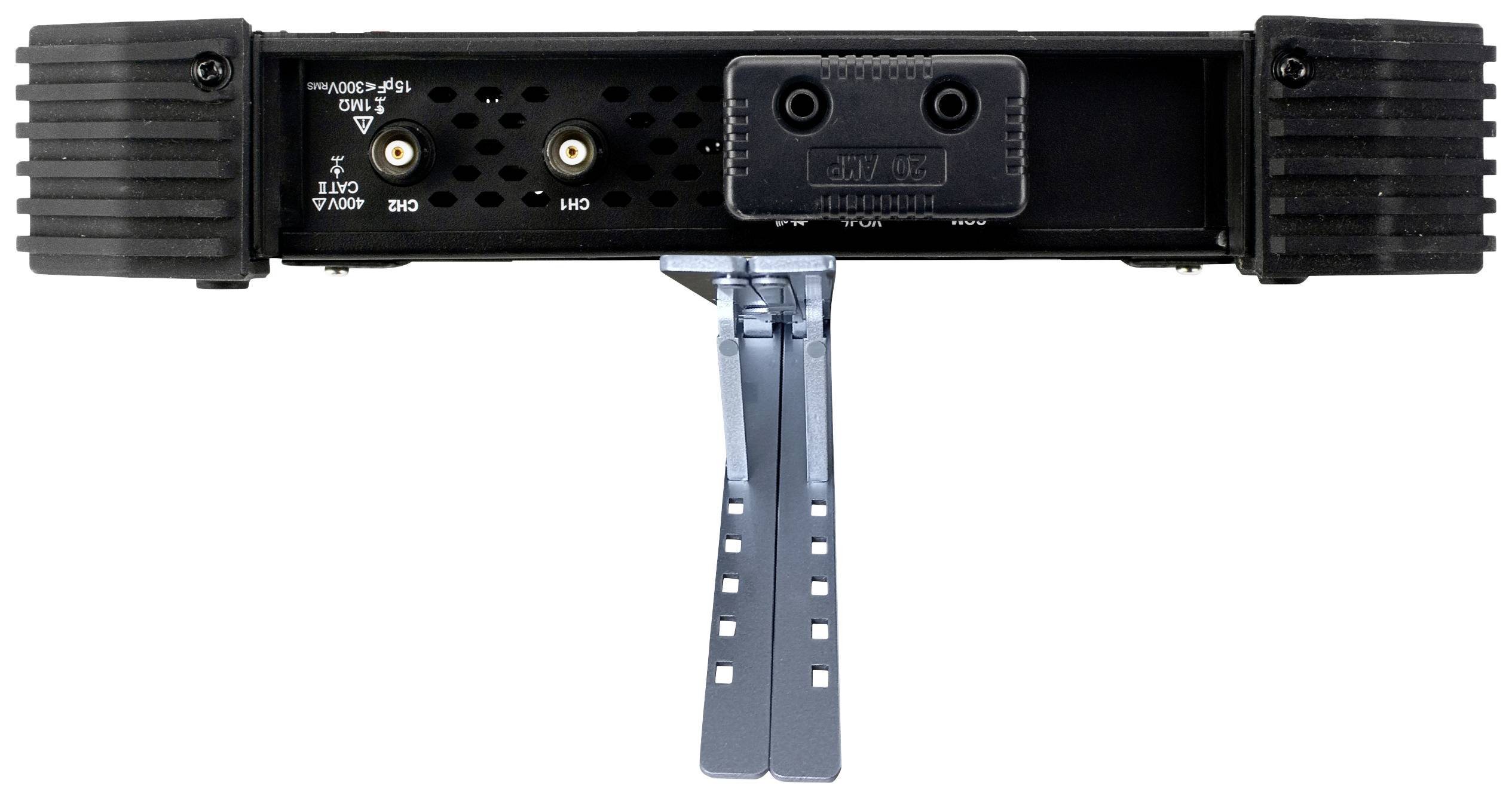

Pohled na elektronické zařízení zezadu s různými přípojkami a stříbrným stojanem uprostřed.

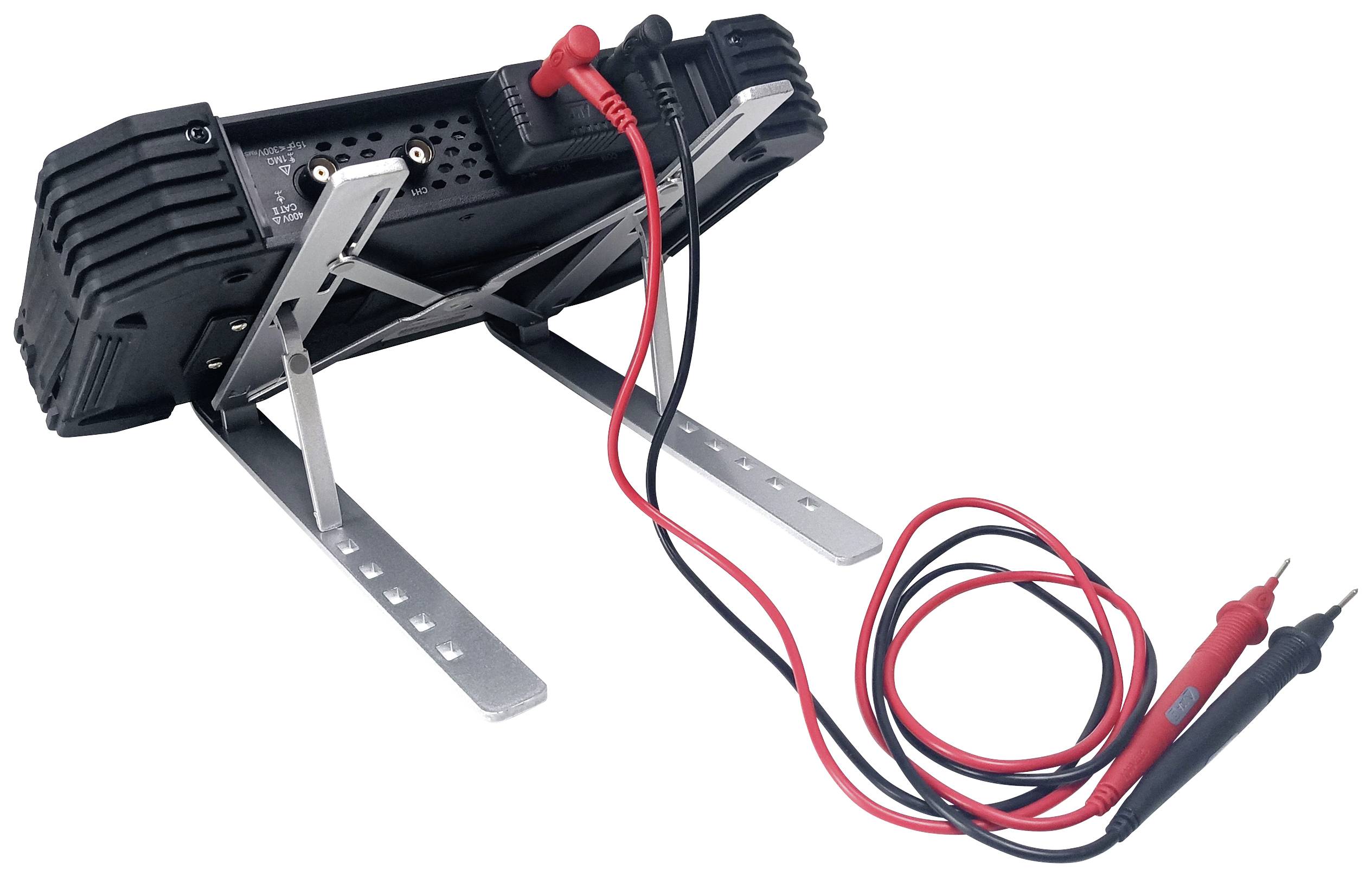

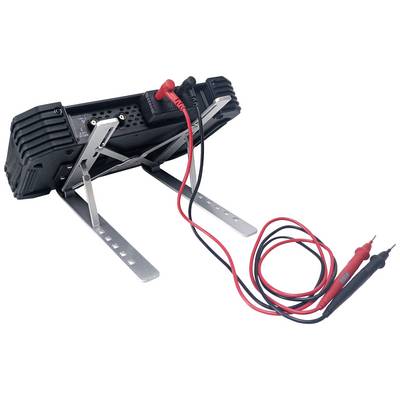

Multimetr v kovovém stojanu s červenými a černými měřicími vodiči vyčnívajícími ven.

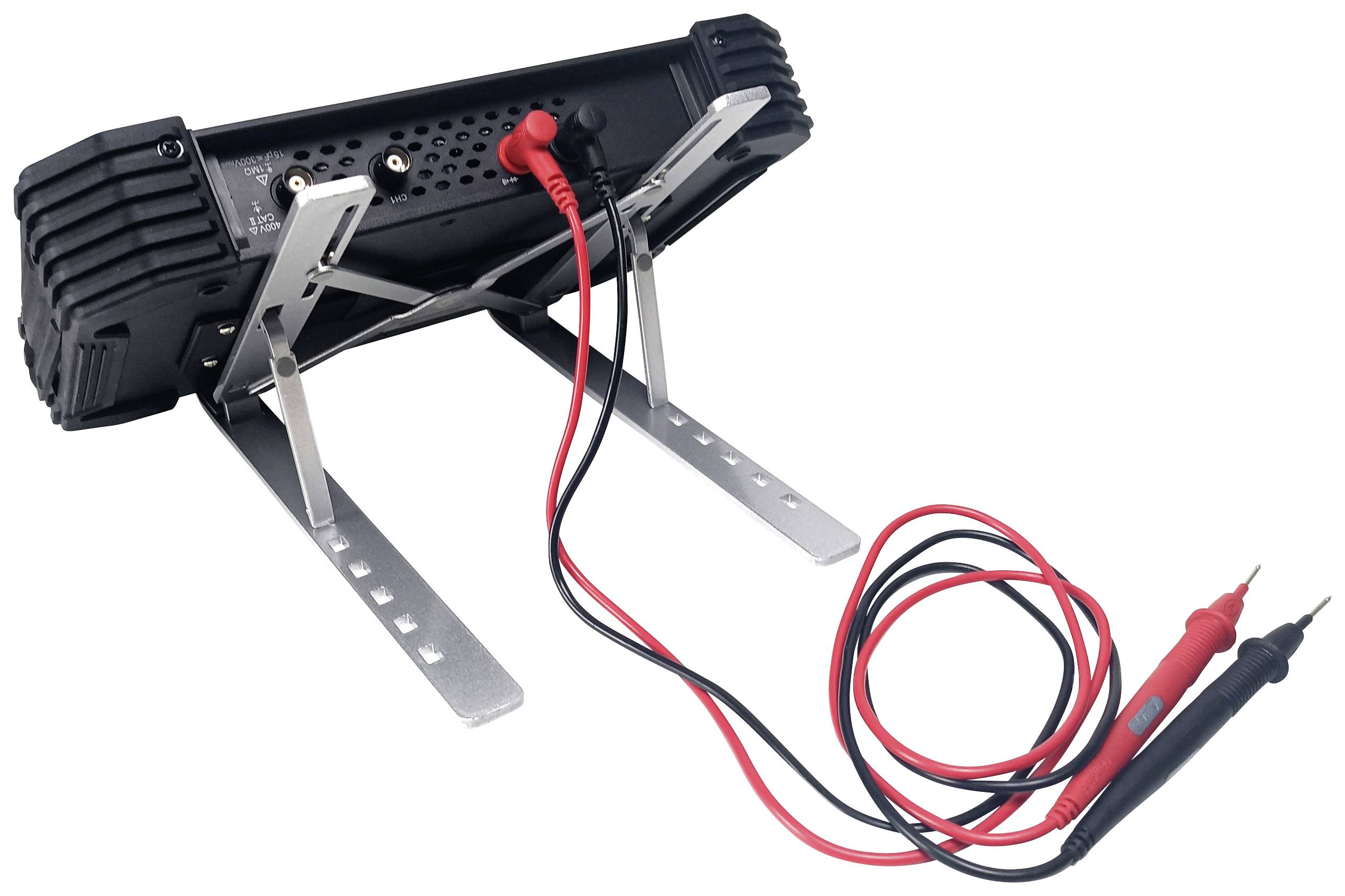

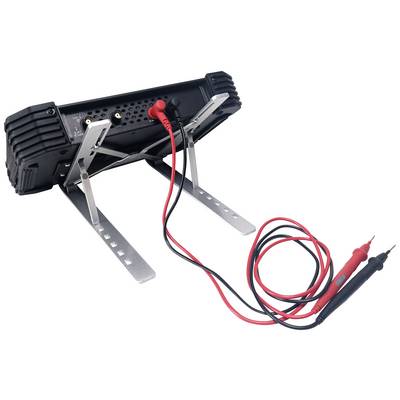

Multimetr s kovovým stativem v šikmé poloze, připojené červené a černé měřicí vodiče; přístroj pro elektrické měření.

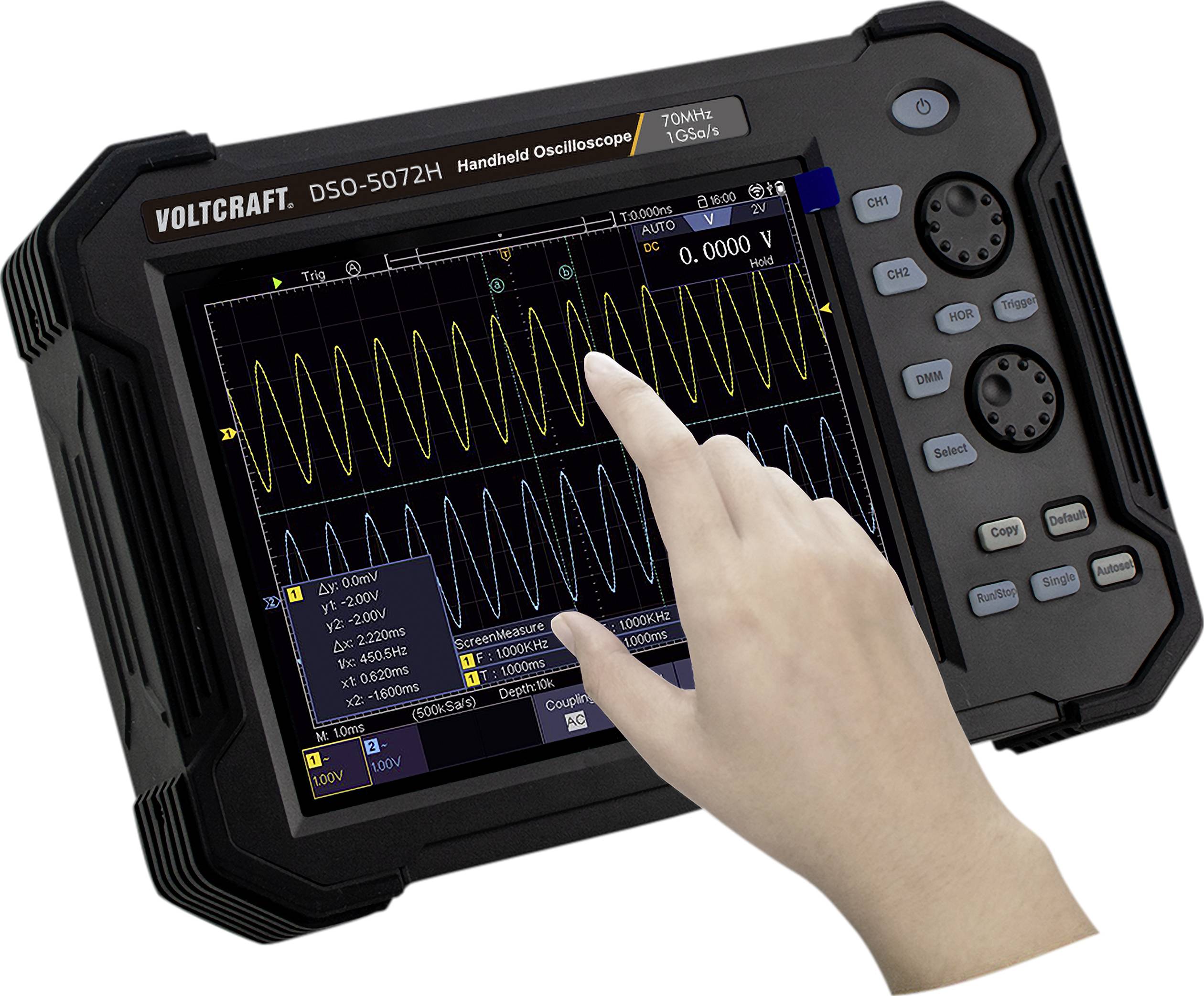

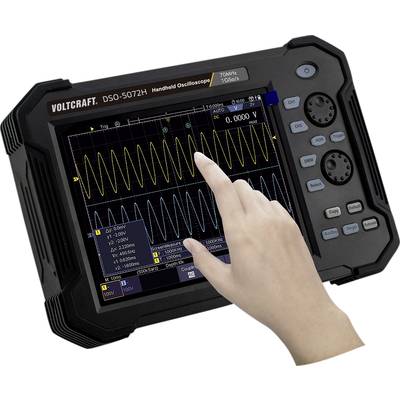

Ruční osciloskop VOLTCRAFT DSO-5072H zobrazuje vlnovité signály na displeji. Ruka se dotýká obrazovky pro ovládání.

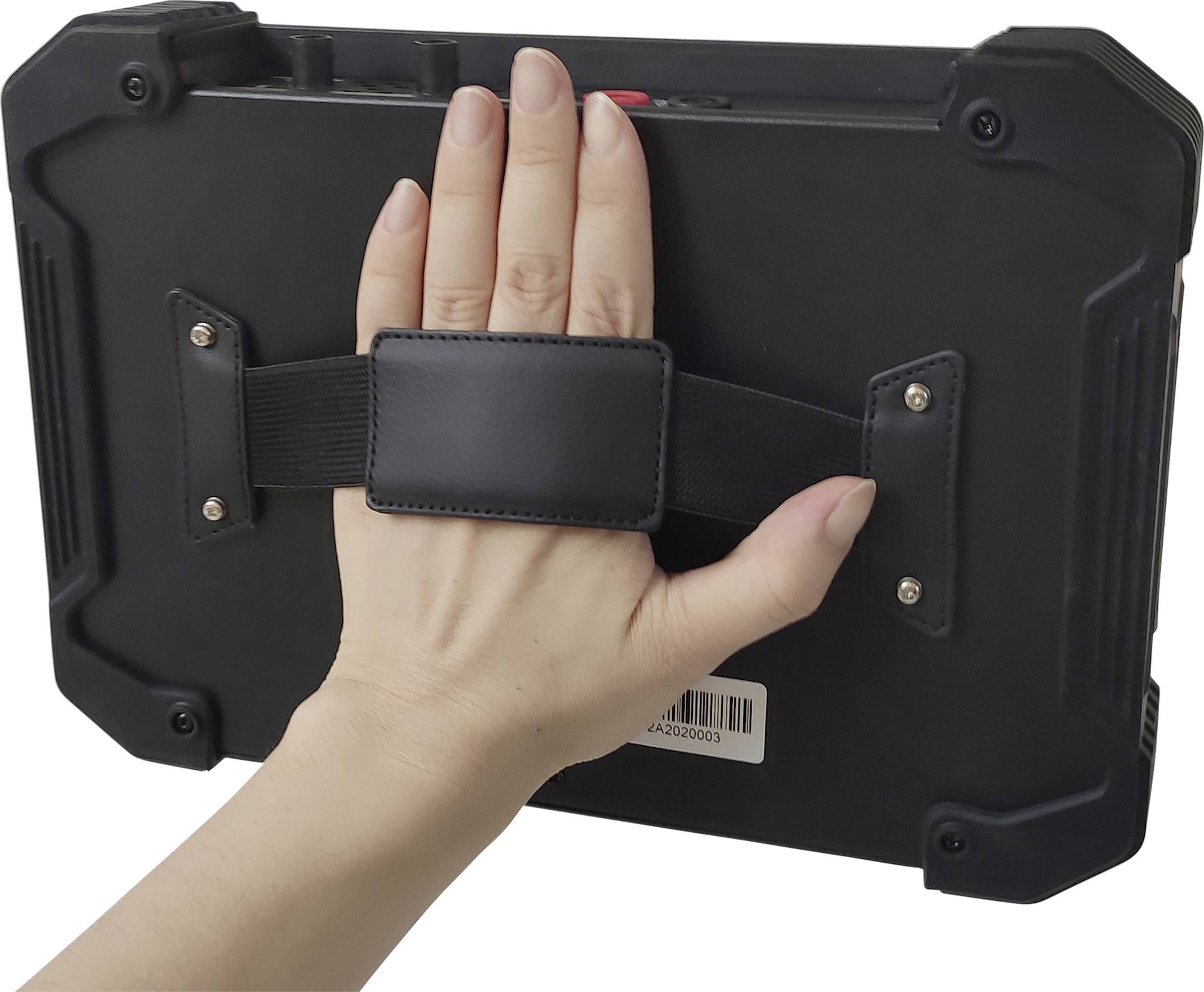

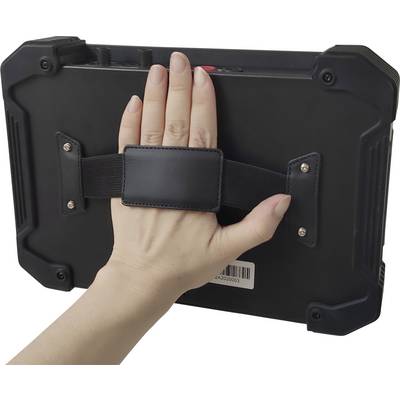

Jedna ruka drží robustní tablet s černým držákem na zadní straně.

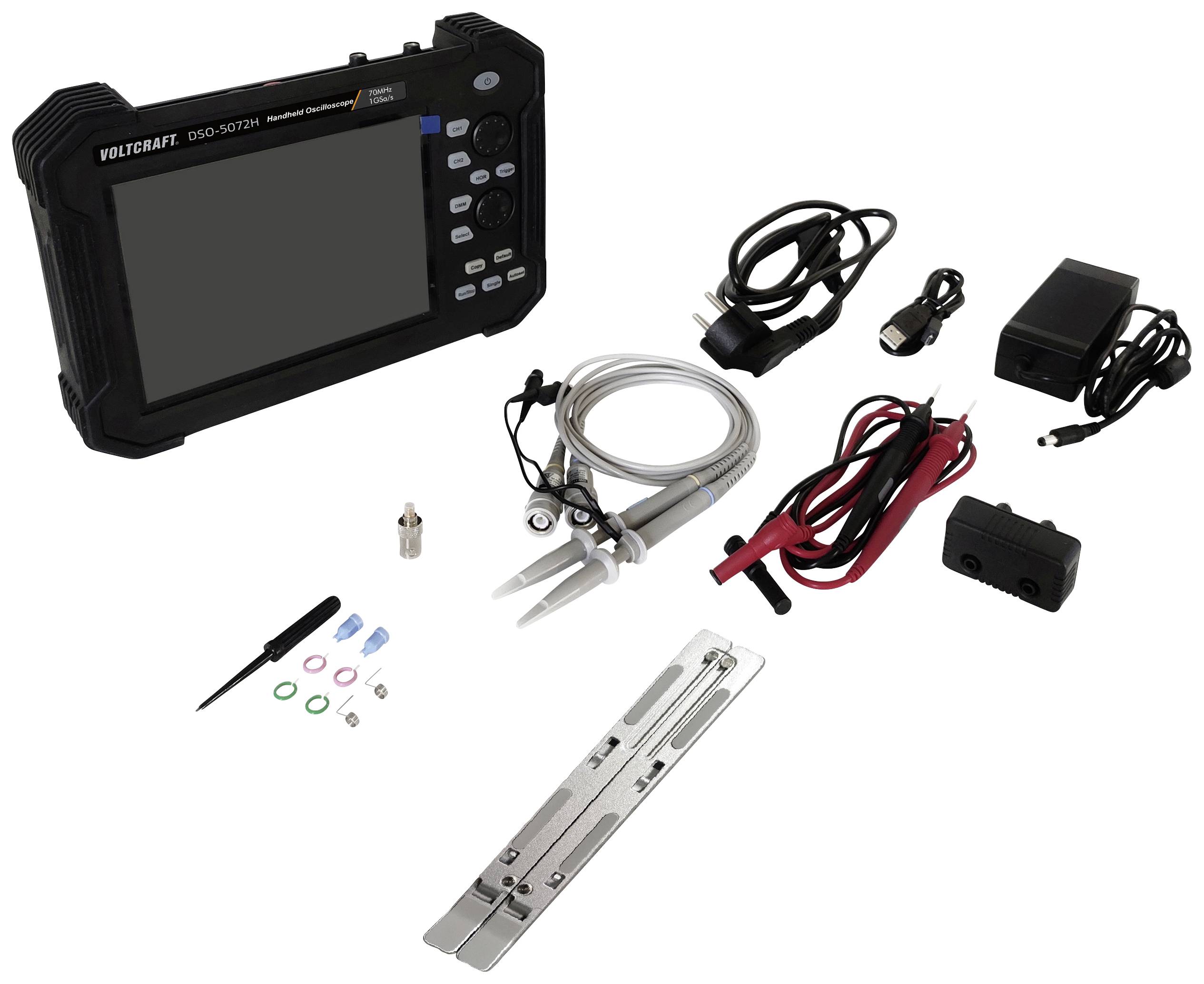

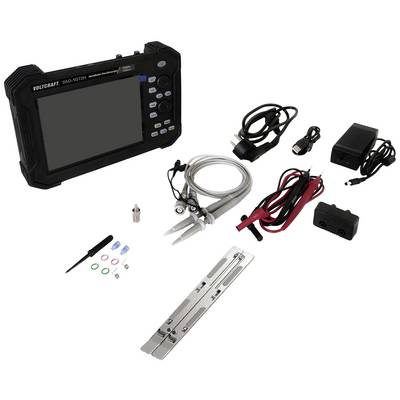

Přenosný osciloskop s příslušenstvím, včetně kabelů, sond, adaptérů a nabíječky, uspořádaný na bílém pozadí.

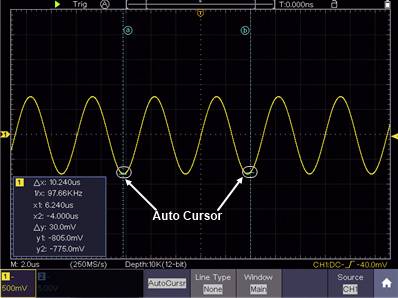

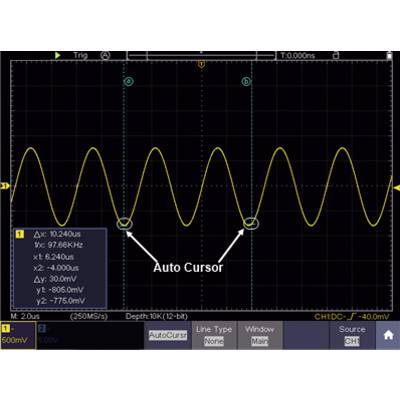

'Osciloskopický displej se sinusovou vlnou. Dva markery ukazují jednu periodu, frekvence 97,66 kHz. Napětí 500 mV na dílek.'

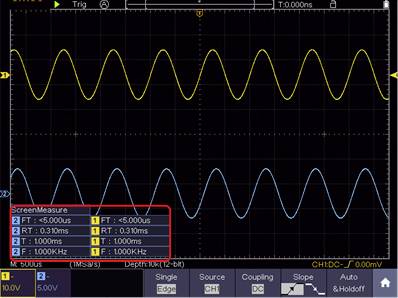

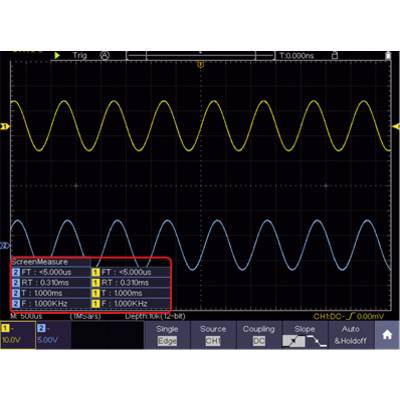

Obrazovka osciloskopu zobrazuje dva průběhy vln: nahoře žlutý, dole modrý. Měření času a frekvence vlevo dole jsou zvýrazněna.

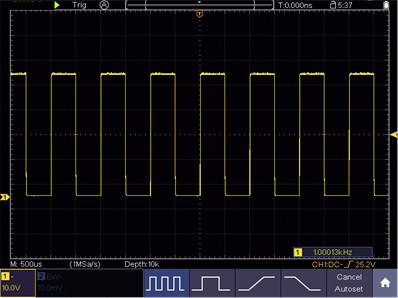

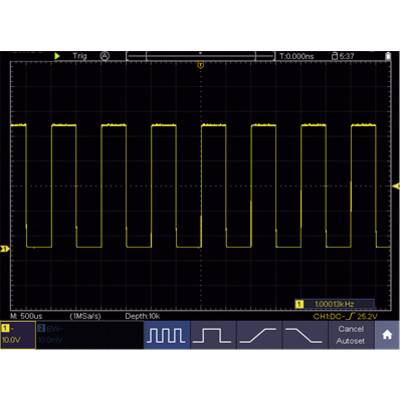

Osciloskop zobrazuje obdélníkový signál s frekvencí 1 kHz na ose y a časem na ose x.

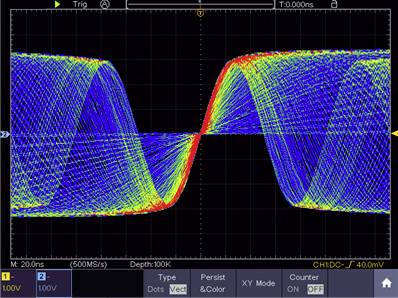

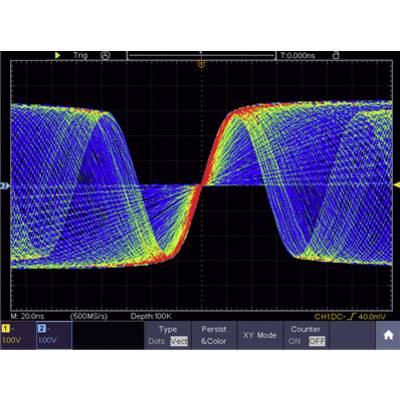

Osciloskopický displej s Lissajousovou křivkou zobrazenou prolínajícími se červenými, zelenými a modrými čarami na černém pozadí.

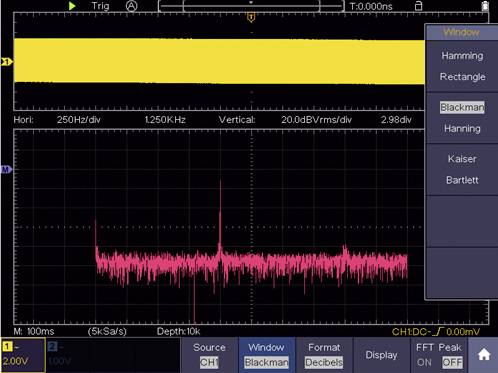

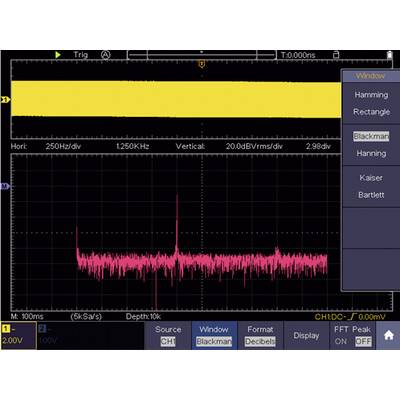

Obrazovka osciloskopu zobrazuje signál s FFT analýzou. Žlutý obdélník nahoře, růžové spektrum dole. Okno: Vybrán Blackmanův filtr.

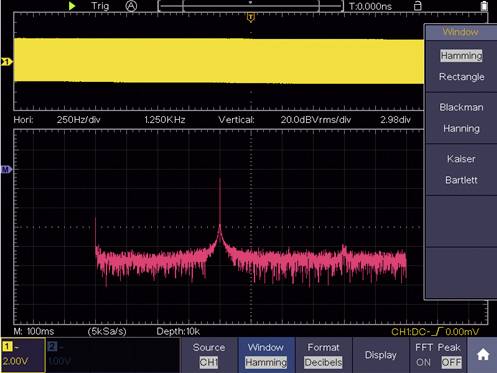

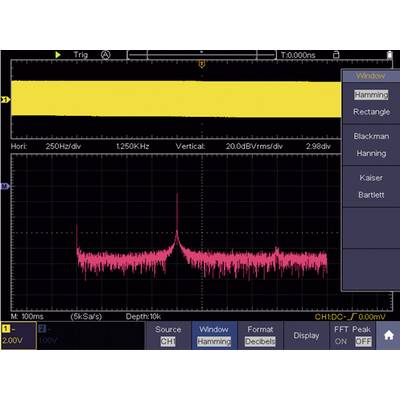

Osciloskopický displej s dvěma ostrými frekvenčními špičkami. Rozbalovací nabídka zobrazuje možnosti oken: Hammingovo, Obdélníkové, Blackmanovo, Hanningovo, Kaiserovo, Bartlettovo.

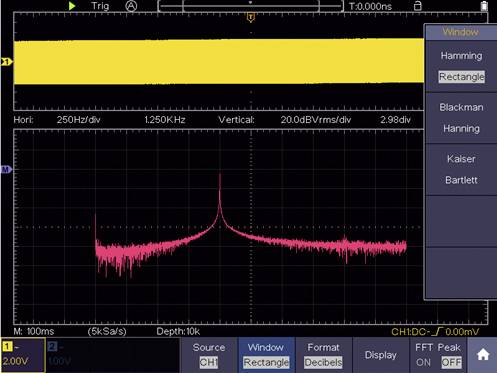

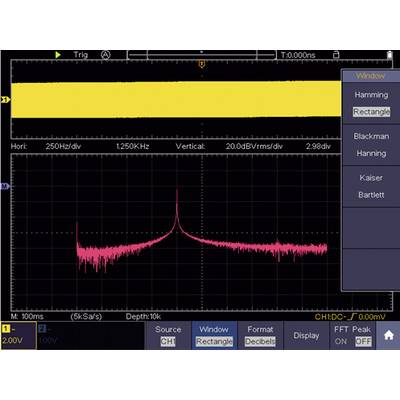

Osciloskopický záznam frekvenčního spektra se zvýrazněným obdélníkovým oknem. Dva hlavní vrcholy přibližně v 1,25 kHz.

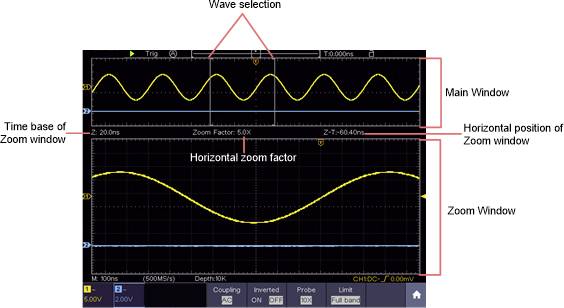

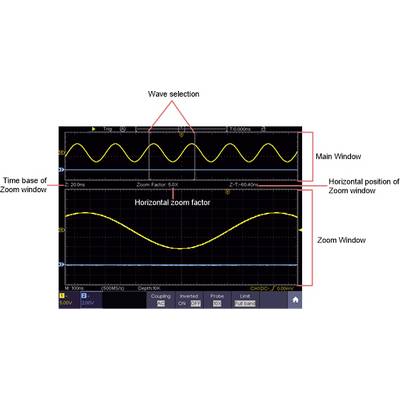

'Osciloskopický displej se dvěma okny: nahoře hlavní okno s průběhem vlny, dole zvětšovací okno s horizontálním měřítkem. Popisy zvýrazňují okna a zvětšovací funkce.'

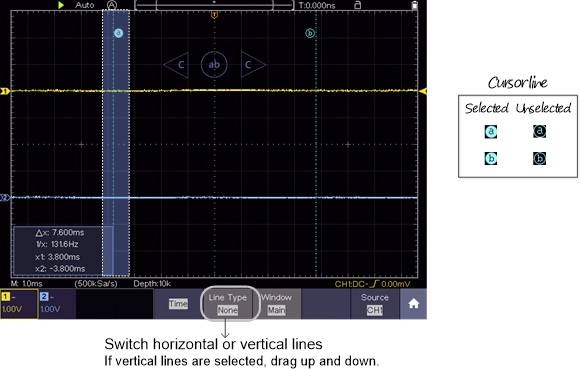

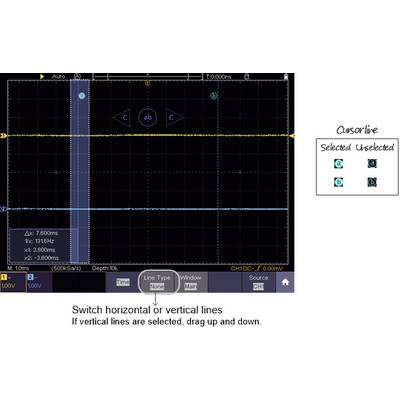

Graf zobrazuje horizontální a vertikální čáry na obrazovce osciloskopu. Text vysvětluje, jak tyto čáry posouvat.

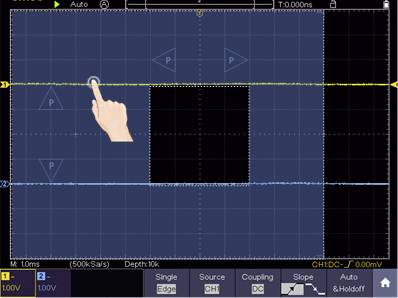

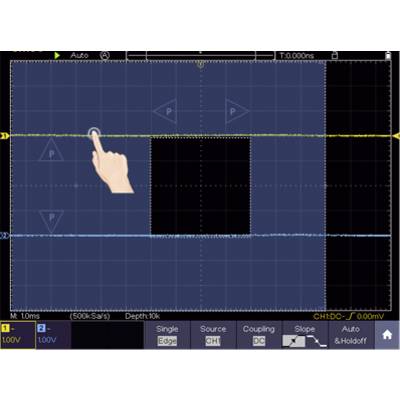

Obraz na osciloskopu zobrazuje žlutou a modrou křivku na mřížkovém pozadí. Ikona ruky ukazuje na žlutou linii.

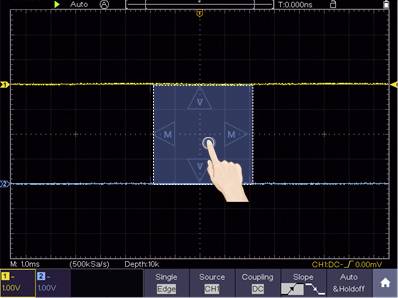

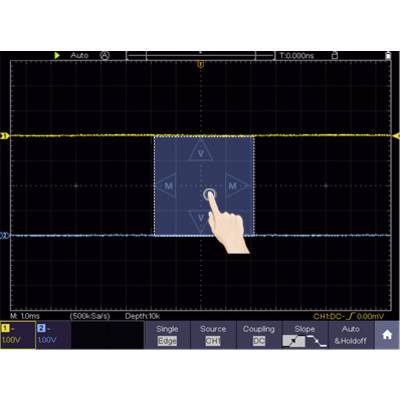

Indikátor průběhu vlny zobrazuje dvě horizontální linky. Ruka ukazuje na ovládací pole se symboly M, V a ^.

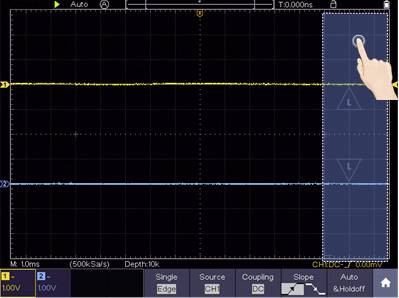

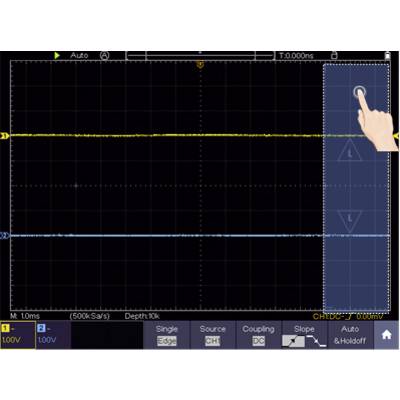

Osciloskop se zobrazením dvou vlnových průběhů v různých barvách. Ruka se dotýká obrazovky, aby upravila nastavení nebo provedla měření.

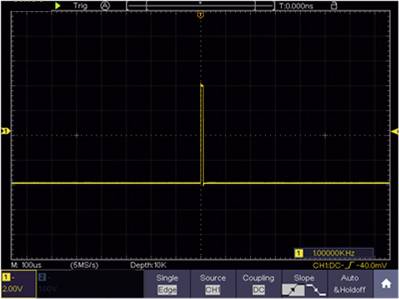

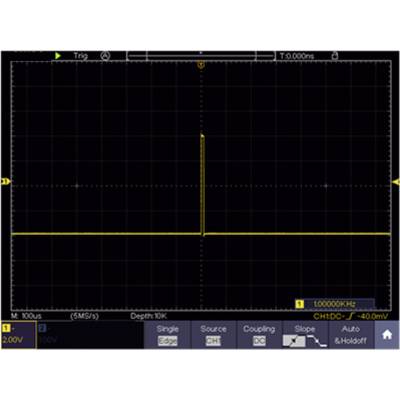

Obrazovka osciloskopu zobrazuje žlutou pulzní vlnu na černém pozadí, frekvence 1 MHz, vertikální měřítko: 40 mV.

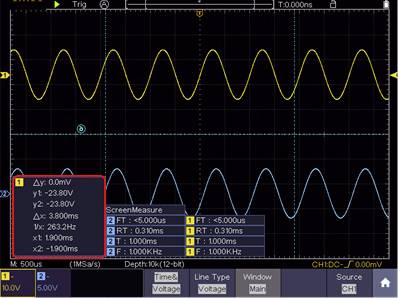

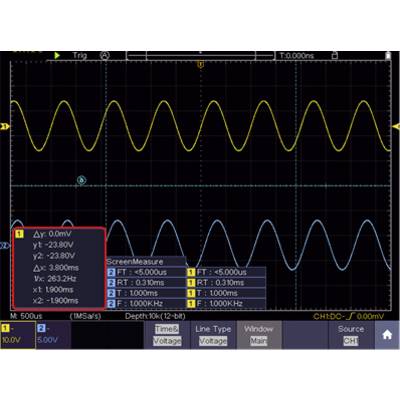

Osciloskop zobrazuje dvě vlnové formy. Žlutá linie: 3,800 ms, -23,80 V; Modrá linie: 2,630 ms, -23,80 V. Frekvence: 1,000 kHz.

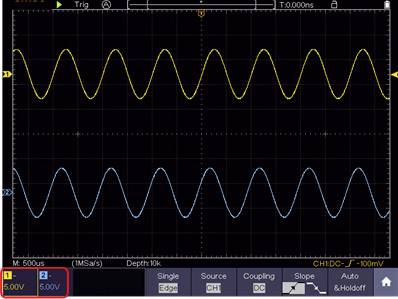

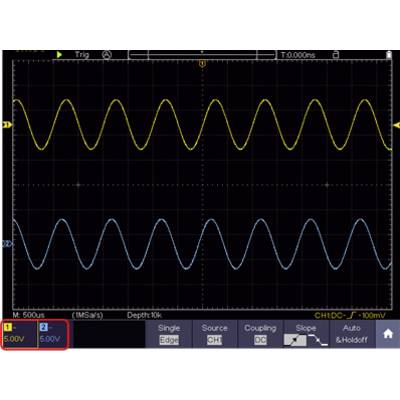

Osciloskopický displej se dvěma sinusovými vlnami: horní žlutá, dolní modrá. Obě vlny vykazují stejnou frekvenci při 5,00 V.

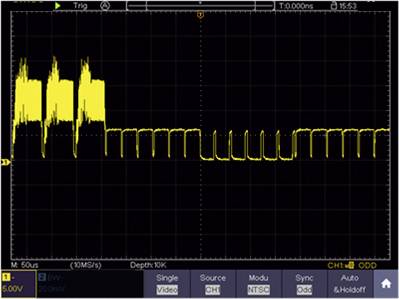

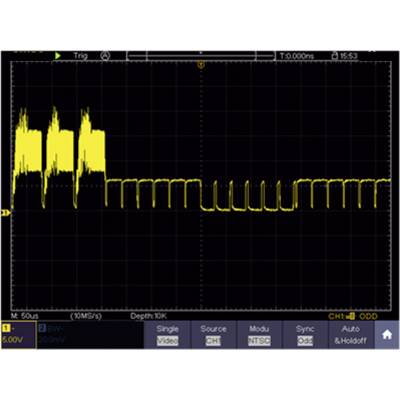

Osciloskopický displej zobrazuje žluté vlnité signály s postupně rostoucími a klesajícími špičkami, které se transformují do stabilních vln.

1/30

EAN:

Označení výrobce:

Objednací číslo:

Okamžité doručení: Po 9. 11.

70 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (16 089,00 Kč / kus)

16 089,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Digitální ruční osciloskop Voltcraft DSO-5072H

Šířka pásma 70 MHz, 2 kanály
Vzorkovací rychlost: 1 GSa/s
Hloubka paměti 40 Mpts
8" (20,32cm) LCD dotyková obrazovka, rozlišení: 800 x 600 pixelů
8bitové vertikální rozlišení ADC převodníku
Podporuje dekódování SPI / I2C / RS232 / CAN
Rychlost zachytávání vlnových průběhů 45000 wfms/s

Dodatečné informace:

Technické parametry

Kategorie produktu: Ruční osciloskop

Šířka pásma: 70 MHz

Vzorkovací frekvence na kanál: 1 GSa/s

Rozlišení: 8 Bit

Velikost obrazovky: 8" (20.32cm)

Vlastnosti osciloskopu: s pamětí (DSO)
ruční provedení
funkce multimetru

Počet analogových vstupů: 2

: bez certifikátu

Kategorie měření: CAT II

Vstupní impedance: 1 MΩ±2%

Rozm.: (d x š x v) 270 x 48 x 191 mm

Hmotnost: 1.7 kg

Počet digitálních vstupů max.: 0

Šířka: 48 mm

V: 191 mm

Délka: 270 mm

Rozhraní: LAN
1 x USB 2.0 Device
1 x USB 2.0 Host

Hloubka paměti na kanál (Mpts): 40 Mpts

Typ: DSO-5072H

Dodržování předpisů a certifikace

Certified by EU Garan

Varianty(Veškeré ceny jsou vč. DPH)

Vlastnosti osciloskopu

Šířka pásma

Rozlišení

Počet analogových vstupů

Kalibrováno dle

Velikost obrazovky

VOLTCRAFT DSO-5072H Ruční osciloskop 70 MHz, 2kanálový, 1 GSa/s, 40 Mpts, 8 Bit, s pamětí (DSO), ruční provedení, funkce multimetru, 1 ks, VC-11338050

Objednací číslo:2267610

Okamžité doručení: Po 9. 11.

70 KsConrad Electronic

Tento produkt

s pamětí (DSO)

70 MHz

8 Bit

bez certifikátu

8" (20.32cm)

Min.: 1

Násobky: 1

16 089,00 Kč^*

VOLTCRAFT DSO-5072H Ruční osciloskop Kalibrováno dle (DAkkS), 70 MHz, 2kanálový, 1 GSa/s, 40 Mpts, 8 Bit, s pamětí (DSO), ruční provedení, funkce multimetru, 1 ks, VC-11338050

Objednací číslo:2468942

Doručení: St 25. 11.

Conrad Electronic

s pamětí (DSO)

70 MHz

8 Bit

DAkkS

8 palec

Min.: 1

Násobky: 1

25 575,00 Kč^*

VOLTCRAFT DSO-5072H Ruční osciloskop Kalibrováno dle (ISO), 70 MHz, 2kanálový, 1 GSa/s, 40 Mpts, 8 Bit, s pamětí (DSO), ruční provedení, funkce multimetru, 1 ks, VC-11338050-ISO

Objednací číslo:2468361

Doručení: St 18. 11.

Conrad Electronic

s pamětí (DSO)

70 MHz

8 Bit

ISO

Min.: 1

Násobky: 1

21 105,00 Kč^*

VOLTCRAFT DSO-5104H Ruční osciloskop 100 MHz, 4kanálový, 1 GSa/s, 40 Mpts, 14 Bit, s pamětí (DSO), ruční provedení, 1 ks, VC-11332625

Objednací číslo:2266525

Okamžité doručení: Po 9. 11.

20 KsConrad Electronic

s pamětí (DSO)

100 MHz

14 Bit

bez certifikátu

8" (20.32cm)

Min.: 1

Násobky: 1

28 445,00 Kč^*

VOLTCRAFT DSO-5104H Ruční osciloskop Kalibrováno dle (DAkkS), 100 MHz, 4kanálový, 1 GSa/s, 40 Mpts, 14 Bit, s pamětí (DSO), ruční provedení, 1 ks, VC-11332625

Objednací číslo:2468943

Doručení: St 25. 11.

Conrad Electronic

s pamětí (DSO)

100 MHz

14 Bit

DAkkS

8 palec

Min.: 1

Násobky: 1

37 929,00 Kč^*

VOLTCRAFT DSO-5104H Ruční osciloskop Kalibrováno dle (ISO), 100 MHz, 4kanálový, 1 GSa/s, 40 Mpts, 14 Bit, s pamětí (DSO), ruční provedení, 1 ks, VC-11332625

Objednací číslo:2468362

Doručení: St 18. 11.

Conrad Electronic

s pamětí (DSO)

100 MHz

14 Bit

ISO

8 Zoll palec

Min.: 1

Násobky: 1

33 459,00 Kč^*

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2267610 VOLTCRAFT DSO-5072H Ruční osciloskop 70 MHz, 2kanálový, 1 GSa/s, 40 Mpts, 8 Bit, s pamětí (DSO), ruční provedení, funkce

Prohlášení o shodě

Prohlášení o shodě 2267610 VOLTCRAFT DSO-5072H Ruční osciloskop 70 MHz, 2kanálový, 1 GSa/s, 40 Mpts, 8 Bit, s pamětí (DSO), ruční provedení, funkce

Záruční podmínky

Záruční podmínky 2267610 VOLTCRAFT DSO-5072H Ruční osciloskop 70 MHz, 2kanálový, 1 GSa/s, 40 Mpts, 8 Bit, s pamětí (DSO), ruční provedení, funkce

Ke stažení

Ke stažení 2267610 VOLTCRAFT DSO-5072H Ruční osciloskop 70 MHz, 2kanálový, 1 GSa/s, 40 Mpts, 8 Bit, s pamětí (DSO), ruční provedení, funkce

Popis

Dokonalý pro mobilní použití

Kompaktní digitální ruční osciloskop Voltcraft je vybaven vestavěným akumulátorem (8000 mAh) a popruhem pro nošení, a tak ho lze prakticky a flexibilně používat v různých prostředích. Jako solidní voltmetr o hmotnosti 1,7 kg nabízí 2 kanály se šířkou pásma 70 MHz a hloubku paměti 40 Mpts. Rozsáhlé spouštěcí funkce a možnost dekódování sběrnic z něj dělají mnohostranný talent pro mobilní měření dat a přitom získané naměřené hodnoty se zobrazují na 8" (20,32cm) barevném LC displeji s rozlišením 800 x 600 pixelů. Maximální vzorkovací frekvence osciloskopu činí až 1 GS/s a přiložené různé zkušební hroty, které jsou nastavitelné, umožňují flexibilní a variabilní měření. Součást dodávky tvoří také externí napájecí modul a USB kabel, pomocí kterého lze naměřené údaje rychle přenést do počítače. Je možné zobrazení amplitud v reálném čase na PC, stejně jako lze používat více typů spouštěčů a rozhraní.
