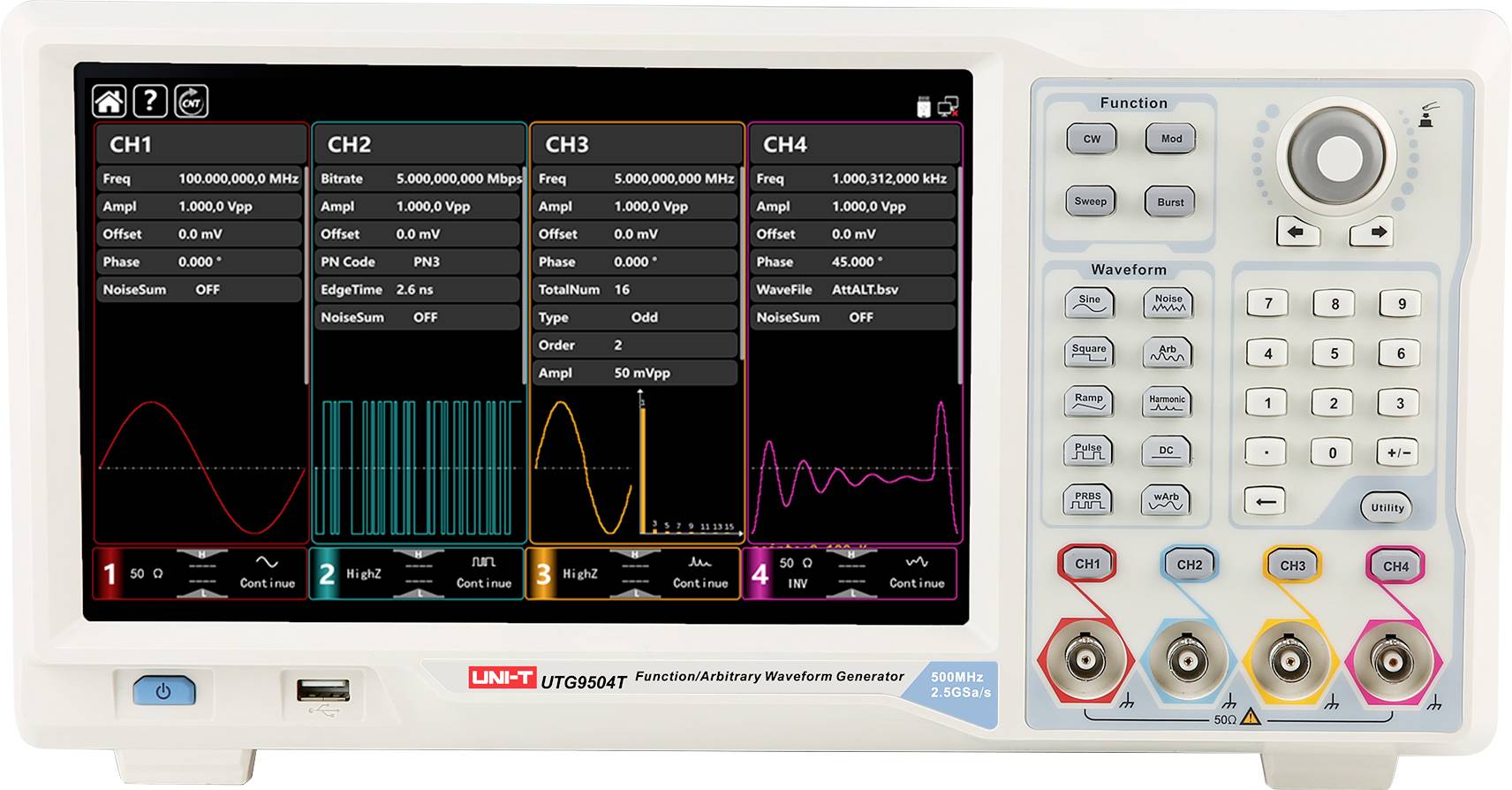

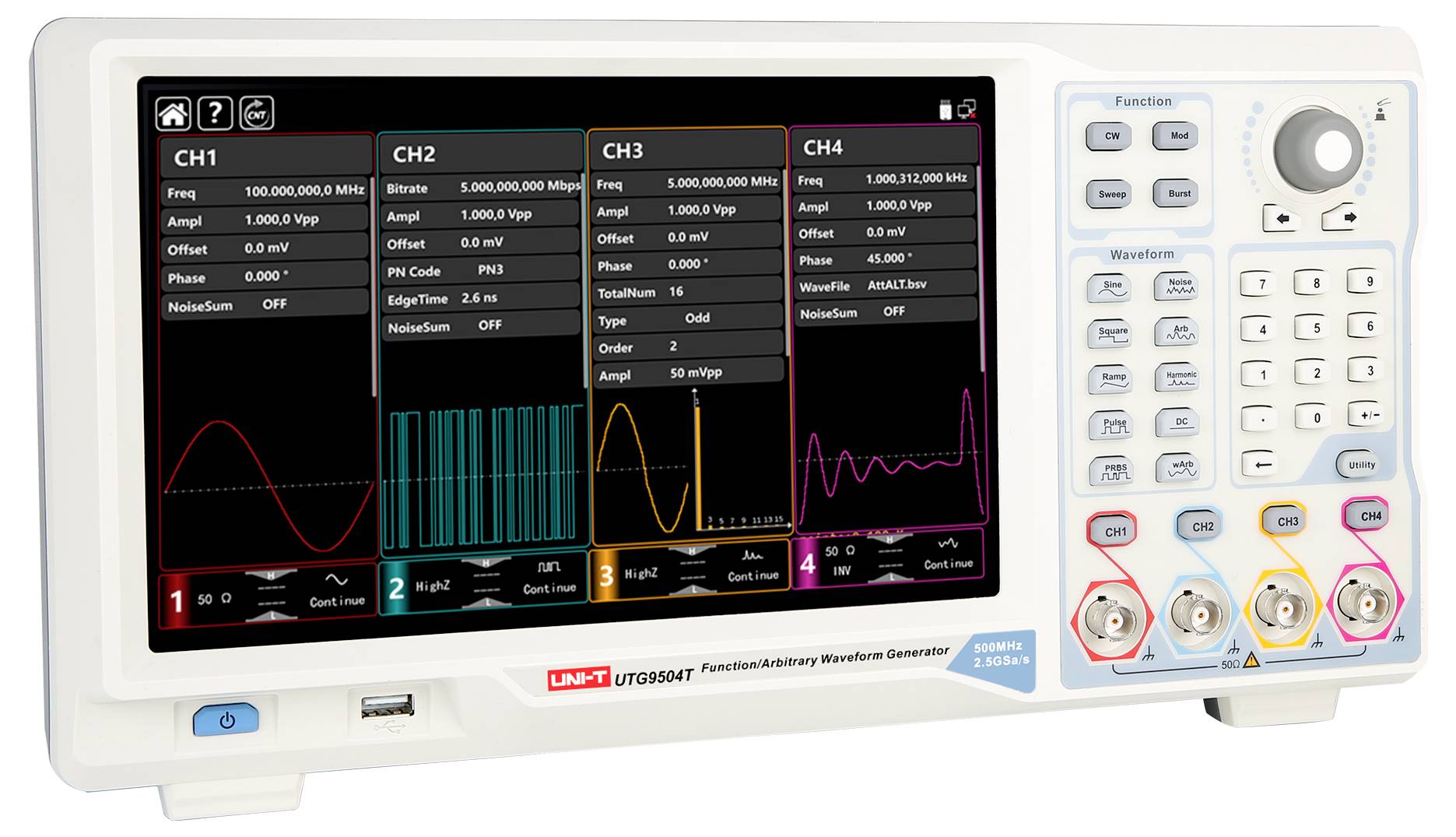

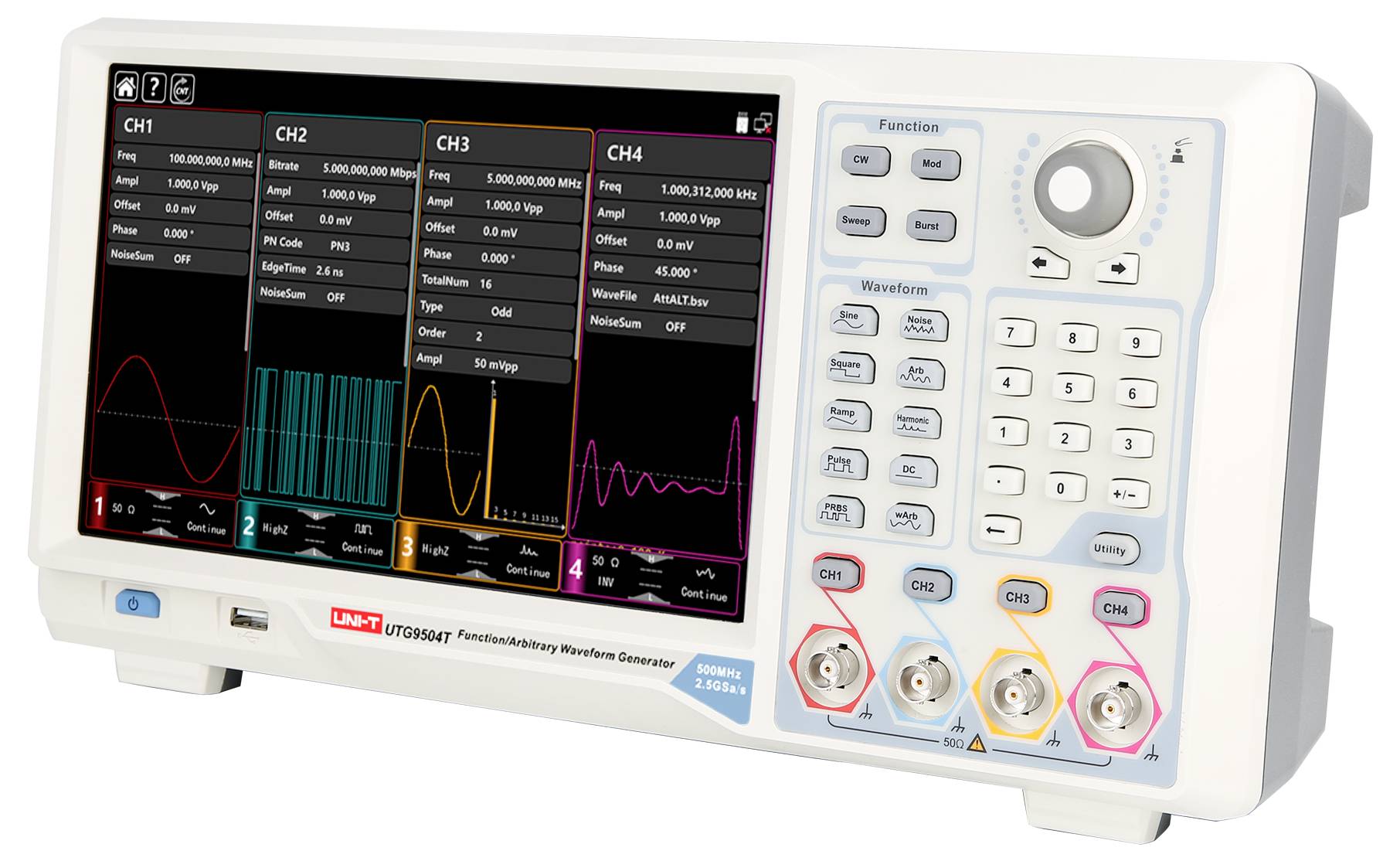

Uni-T UTG9504T Arbitrární generátor funkcí 500 MHz (max) 4kanálový arbitrární, rampa, pulz, sinusový, šum, obdélníkový
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (128 464,89 Kč / kus)
128 464,89 Kč
Bez DPH.
Doprava zdarma
Už jen 2 Ks skladem!
Hlavní benefity
Arbitrární generátor funkcí UNI-T UTG9504T, 500 MHz, 4 kanály, 2,5 GSa/s, 64 MptsTFT LCD DISPLEJ S ÚHLOPŘÍČKOU 10,1
- Max. výstupní frekvence: 500 MHz
- Vzorkovací rychlost: 2,5 GSa/s
- Vertikální rozlišení: CH3 a CH4: 16 bit, CH1 a CH2: 14 bit
- 4 kanály
- Arbitrární průběh signálu: 64 Mpts
- 10,1" TFT LCD displej
Technické parametry
- Kategorie produktu
Arbitrární generátor funkcí
- Rozsah frekvence
500 MHz (max)
- výstup signálu
arbitrární
rampa
pulz
sinusový
šum
obdélníkový
- Displej
Dotykový displej
bez certifikátu
- Rozm.
(š x v) 220 mm x 350 mm
- Hmotnost
5 kg
- Počet kanálů
4kanálový
- Frekvence (max.)
500 MHz
- Vlastnosti
vč. čítače frekvence
modulace
- Šířka
220 mm
- V
350 mm
- rozhraní
UART
I²C
- Napájení VDE
napájení z el. sítě
- Typ
UTG9504T
Ke stažení
List technických údajů
List technických údajů 3400012 Uni-T UTG9504T Arbitrární generátor funkcí 500 MHz (max) 4kanálový arbitrární, rampa, pulz, sinusový, šum, obdélníkový
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3400012 Uni-T UTG9504T Arbitrární generátor funkcí 500 MHz (max) 4kanálový arbitrární, rampa, pulz, sinusový, šum, obdélníkový
Návod k obsluze a bezpečnostní pokyny 3400012 Uni-T UTG9504T Arbitrární generátor funkcí 500 MHz (max) 4kanálový arbitrární, rampa, pulz, sinusový, šum, obdélníkový
Návod k obsluze a bezpečnostní pokyny 3400012 Uni-T UTG9504T Arbitrární generátor funkcí 500 MHz (max) 4kanálový arbitrární, rampa, pulz, sinusový, šum, obdélníkový
Popis
UTG9504T je 4-kanálový generátor signálových křivek s maximální výstupní frekvencí 500 MHz a vzorkovací frekvencí až 2,5 GSa/s. Je vybaven 16 bit/14 bit vertikálním rozlišením a 64 Mpts arbitrární a průběhů signálu, což was zaručuje přesné a stabilní generování signálu. Je vybaven 10,1" TFT LCD dotykovou obrazovkou a UTG9504T nabízí intuitivní uživatelské rozhraní a ergonomický design, který zlepšuje uživatelské zkušenosti a efektivitu práce.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- 10,1" dotykový displej: UTG9504T je vybaven kapacitním 10,1" dotykovým displejem s rozlišením 1280 × 800 pixelů a novým UI designem, který nabízí intuitivní ovládání a vylepšené uživatelské zkušenosti.
- 4-kanálový výstup & 4 Sweep režimů: Standardní 4-kanálový výstup pro současné generování různých signálů. Kromě lineárních a logaritmických sweep režimů nabízí UTG9504T dva nové režimy:
- Režim Step: Přesné, postupné úpravy
- Režim listování: Definované hodnoty nebo body pro přesné řízení generování signálu
- 8-místný čítač frekvencí: Měří frekvence od 100 MHz do 800 MHz s vysokou přesností a analyzuje parametry jako frekvence, perioda, poměr snímání a kladné a záporné šířky impulzů.
- Univerzální modulační režimy a průběhy arbitrárních vln: Podpora AM, FM, PM, DSB-AM, QAM, ASK, FSK, PSK, PWM a další pro testy výuky a komunikačních systémů. Obsahuje přes 200 předdefinovaných průběhů arbitrárních vln pro použití v oblasti techniky, biomedicíny, norem a matematiky.
- Výstup protokolu: Podporuje SPI, I2C a UART, ideální ideal pro univerzální digitální testy rozhraní.
- Funkce PRBS a SNR:
- Generátor PRBS pro kontrolu bitové chybovosti ve vysokorychlostních přenosech dat
- Funkce SNR pro překrytí Gaussianického šumu k vyhodnocení odolnosti zařízení
Obsah balení
- UTG9504T (4CH, 500 MHz)
- Napájecí kabel × 1
- USB datový kabel × 1
- BNC BNC BNC kabel × 4
- Vícejazyčné bezpečnostní pokyny
- Stručný návod
- Kalibrační certifikát
Doplňující informace
Další modely
UTG9604T: Generátor signálových křivek, výstupní frekvence 600 MHz, rychlost snímání 2,5 GSa/s, 16-bitové vertikální rozlišení, 4 kanálů, 64 Mpts arbitrárního tvaru hřídele, 10,1" TFT LCD dotykový displej.
UTG9354T: Generátor signálových křivek, výstupní frekvence 350 MHz, rychlost snímání 2,5 GSa/s, 16 bit/14-bitové vertikální rozlišení, 4 kanálů, 64 Mpts arbitrárního tvaru hřídele, 10,1" TFT LCD dotykový displej.
