Teledyne LeCroy T3DSO1102 digitální osciloskop 100 MHz, 1 GSa/s, 14 Mpts, 8 Bit, s pamětí (DSO), 1 ks, T3DSO1102

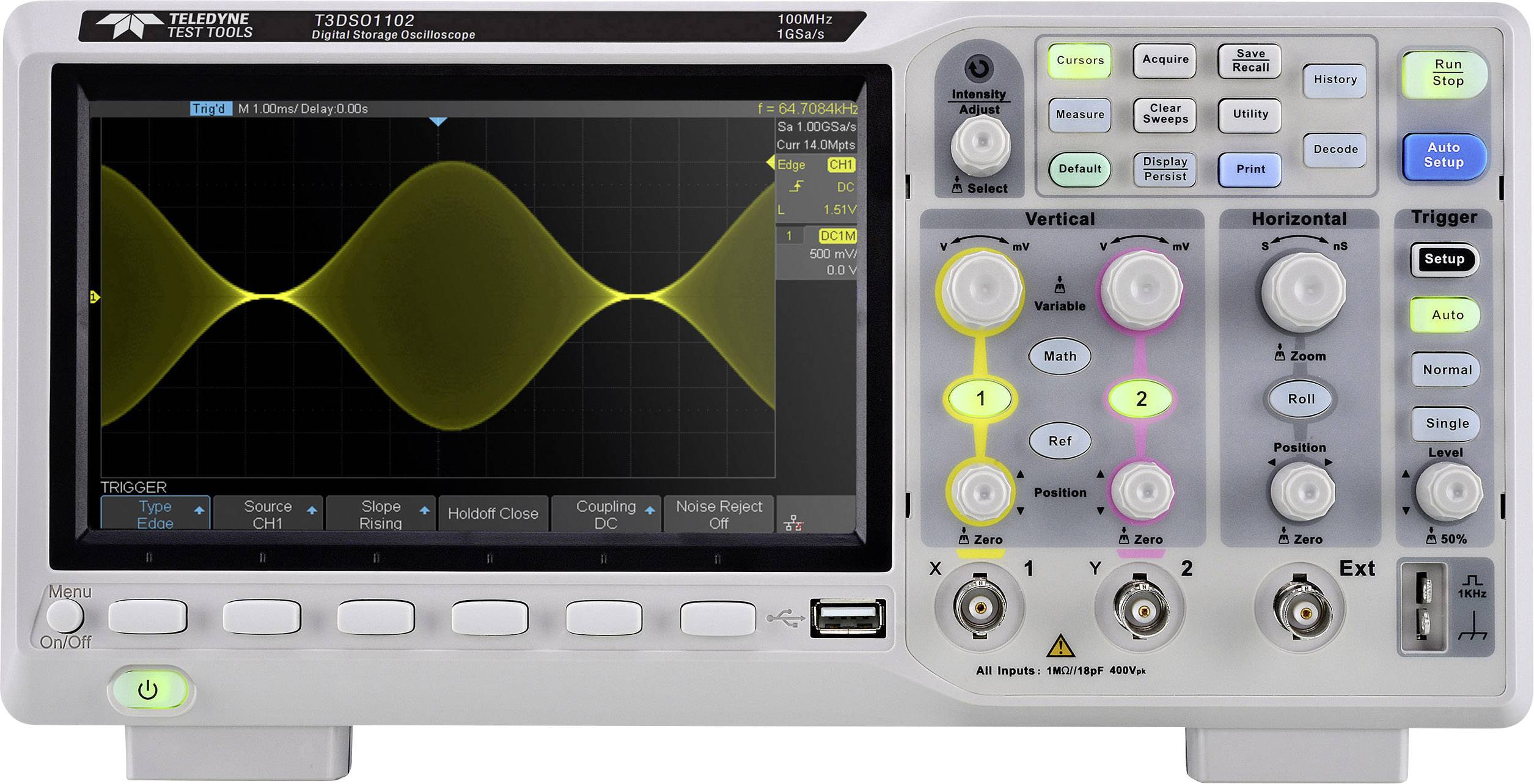

Digitální osciloskop s vlnovitou křivkou na obrazovce a ovládacími tlačítky pro nastavení různých parametrů.

Brzy k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Min.: 3

Násobky: 3

Celková cena (22 023,97 Kč / kus)

66 071,91 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Hlavní benefity

Osciloskop T3DSO1102

100 MHz
Počet analogových vstupů 2
Modely s šířkou pásma: 100 MHz, 200 MHz
Nová generace technologií pro vysokorychlostní zobrazení:
• rychlost záznamu vlnových průběhů až 140 000 wfm/s (normální režim) a 400 000 wfm/s (sekvenční režim)
• podporuje víceúrovňové zobrazení intenzity (256 úrovní), zobrazení barevných režimů a délku záznamu až 14 Mpts
• digitální systém spouštění
Spouštění a dekódování přes sériovou sběrnici (standardní), podporuje protokoly IIC, SPI, UART, RS232, CAN, LIN
Video spouštění, podpora HDTV
Nízká úroveň hluku v pozadí díky stupnici napětí od 500 μV/dílek až do 10 V/dílek
Funkce pro historii záznamu průběhů (History), maximální délka záznamu vlnových průběhů činí 80 000 snímků.

Technické parametry

Kategorie produktu: digitální osciloskop

Šířka pásma: 100 MHz

Vzorkovací frekvence na kanál: 1 GSa/s

Displej: TFT LCD displej, 800 x 480 pixelů

Rozlišení: 8 Bit

Velikost obrazovky: 17,78 cm

Vlastnosti osciloskopu: s pamětí (DSO)

Časová základna: 1,0 ns/dílek - 100 s/dílek

Počet analogových vstupů: 2

: bez certifikátu

Kategorie měření: CAT II

Vertikální vychylování: 500 μV/dílek - 10 V/dílek

Vstupní impedance: 1 MΩ

Vstupní spojení: DC, AC, GND

Vstupní napětí: 240 V

Napájení: 100 - 240 V / AC, 50 / 60 / 400 Hz

Rozm.: (d x š x v) 151 x 312 x 132.6 mm

Hmotnost: 3.8 kg

Displej: TFT LCD displej, 800 x 480 Pixel

Šířka: 312 mm

V: 132.6 mm

Délka: 151 mm

Rozhraní: USB zařízení
hostitelský port USB
LAN

Hloubka paměti na kanál (Mpts): 14 Mpts

Typ: T3DSO1102

Varianty(Všechny ceny jsou bez DPH.)

Vzorkovací frekvence na kanál

Počet analogových vstupů

Kalibrováno dle

Šířka pásma

Rozlišení

Vlastnosti osciloskopu

Teledyne LeCroy T3DSO1102 digitální osciloskop 100 MHz, 1 GSa/s, 14 Mpts, 8 Bit, s pamětí (DSO), 1 ks, T3DSO1102

Objednací číslo:1846087

Tento produkt

1 GSa/s

bez certifikátu

100 MHz

8 Bit

s pamětí (DSO)

Teledyne LeCroy T3DSO1204 digitální osciloskop 200 MHz, 1 GSa/s, 14 Mpts, 8 Bit, s pamětí (DSO), 1 ks, T3DSO1204

Objednací číslo:1846065

1 GSa/s

bez certifikátu

200 MHz

8 Bit

s pamětí (DSO)

Teledyne LeCroy T3DSO1104 digitální osciloskop 100 MHz, 1 GSa/s, 14 Mpts, 8 Bit, s pamětí (DSO), 1 ks, T3DSO1104

Objednací číslo:1846074

1 GSa/s

bez certifikátu

100 MHz

8 Bit

s pamětí (DSO)

Teledyne LeCroy T3DSO1302A digitální osciloskop 350 MHz, 2 GSa/s, 28 Mpts, 1 ks, T3DSO1302A

Objednací číslo:1947398

2 GSa/s

bez certifikátu

350 MHz

Teledyne LeCroy T3DSO1202A digitální osciloskop 200 MHz, 2 GSa/s, 28 Mpts, 1 ks, T3DSO1202A

Objednací číslo:1947403

2 GSa/s

bez certifikátu

200 MHz

Teledyne LeCroy T3DSO2104A digitální osciloskop 100 MHz, 4kanálový, 2 GSa/s, 200 Mpts, s pamětí (DSO), 1 ks, T3DSO2104A

Objednací číslo:2305682

2 GSa/s

bez certifikátu

100 MHz

s pamětí (DSO)

Teledyne LeCroy T3DSO2204A digitální osciloskop 200 MHz, 2 GSa/s, 200 Mpts, s pamětí (DSO), 1 ks, T3DSO2204A

Objednací číslo:2305683

2 GSa/s

bez certifikátu

200 MHz

s pamětí (DSO)

Teledyne LeCroy T3DSO2354A digitální osciloskop 350 MHz, 2 GSa/s, 200 Mpts, s pamětí (DSO), 1 ks, T3DSO2354A

Objednací číslo:2305684

2 GSa/s

bez certifikátu

350 MHz

s pamětí (DSO)

Teledyne LeCroy T3DSO2502A digitální osciloskop 500 MHz, 2 GSa/s, 200 Mpts, s pamětí (DSO), 1 ks, T3DSO2502A

Objednací číslo:2305685

2 GSa/s

bez certifikátu

500 MHz

s pamětí (DSO)

Teledyne LeCroy T3DSO1204 digitální osciloskop Kalibrováno dle (ISO), 200 MHz, 1 GSa/s, 14 Mpts, 8 Bit, s pamětí (DSO), 1 ks, T3DSO1204

Objednací číslo:2387931

1 GSa/s

ISO

200 MHz

8 Bit

s pamětí (DSO)

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1846087 Teledyne LeCroy T3DSO1102 digitální osciloskop 100 MHz, 1 GSa/s, 14 Mpts, 8 Bit, s pamětí (DSO), 1 ks, T3DSO1102

Popis

Testovací nástroje značky Teledyne - nové osciloskopy T3DSO1000 disponují 2 a 4kanálovými modely. Dvoukanálový model má analogovou šířku pásma 100 MHz, jeden převodník ADC, maximální vzorkovací rychlost 1 GSa/s a jeden paměťový modul se vzorkovací rychlostí 14 Mpts. 4kanálové modely jsou dostupné ve dvou variantách: 100 a 200 MHz a zahrnují dva 1GSa/s převodníky ADC a dva 140Mpts paměťové moduly. Pokud jsou všechny kanály aktivní, disponuje každý kanál rychlostí snímání 500 MSa/s a standardní délkou záznamu 7 Mpts. Pokud je aktivní pouze jeden jednotlivý kanál pro ADC převodník, disponuje maximální rychlostí snímání 1 GSa/s a maximální délkou záznamu 14 Mpts. Pro usnadnění ovládání jsou nejčastěji používané funkce přístupné na čelním panelu v uživatelsky přívětivém provedení.
