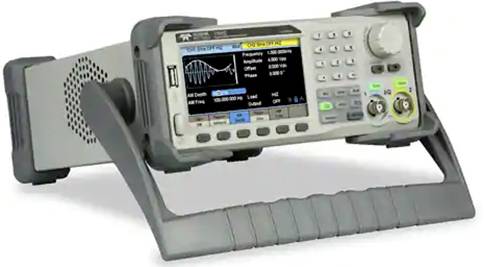

Teledyne LeCroy T3AFG350 Arbitrární generátor funkcí Kalibrováno dle (ISO) 1 µHz - 350 MHz 2kanálový sinusový, obdélníko
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (162 999,80 Kč / kus)
162 999,80 Kč
Bez DPH.
Doprava zdarma
Hlavní benefity
Generátor funkcí T3AFG350
- Hodí se pro komplexní variantu modulace IQ
- Technologie DDS
- 5 typů standardních výstupních průběhů
- Dotykový TFT LCD displej
Technické parametry
- Rozměry Š x v x H: 260 x 107 x 296 mm
- Kategorie produktu
Arbitrární generátor funkcí
- Rozsah frekvence
1 µHz - 350 MHz
- výstup signálu
sinusový
obdélníkový
arbitrární
trojúhelník
- Frekvenční rozsah sinus
1 μHz - 350 MHz
- Frekvenční rozsah obdélník
1 μHz - 150 MHz
- Doba náběhu obdélník
3.3 ns
- Displej
digitální
- Frekvenční rozsah trojúhelník
1 μHz - 120 MHz
- Frekvenční rozsah ARB
1 μHz - 5 MHz
ISO
- Externí měření frekvence
1 MHz - 300 MHz
- Hmotnost
3.5 kg
- Počet kanálů
2kanálový
- Frekvence (max.)
350 MHz
- Frekvence (min.)
1 µHz
- Vlastnosti
modulace
- Možnost kalibrace
10 kalibračních hodnot v každém rozsahu
- rozhraní
hostitelský port USB
USB zařízení
LAN
- Napájení VDE
napájení z el. sítě
- Typ
T3AFG350
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2468058 Teledyne LeCroy T3AFG350 Arbitrární generátor funkcí Kalibrováno dle (ISO) 1 µHz - 350 MHz 2kanálový sinusový, obdélníko
Popis
Generujte s velkým výběrem šířky pásma průběhů s nízkým šumem a šumovým obsahem signálu.
Vytvářejte digitální průběhy, vzory a autobusy až se 36 kanály a současně dávejte analogové a digitální průběhy.
Testovací nástroj Teledyne je 2kanálový funkční a arbitrární generátor s maximální šířkou pásma, 2,4 GSa/s maximální vzorkovací rychlostí a 16 bit vertikálního rozlišení. Patentová arbitrární a pulsní technika používaná v T3AFG pomáhá řešit nedostatky tradičních DDS generátorů při vytváření arbitrárních, obdélníkových a pulsních průběhů. S výše uvedenými výhodami může generátor funkcí a arbitrárních průběhů T3AFG200 poskytnout uživateli celou řadu signálů s vysokou úrovní péče o přehrávání a nízkou chvění, které odpovídají rostoucím požadavkům na celou řadu komplexních aplikací.
Tento text byl přeložen strojově.
Vytvářejte digitální průběhy, vzory a autobusy až se 36 kanály a současně dávejte analogové a digitální průběhy.
Testovací nástroj Teledyne je 2kanálový funkční a arbitrární generátor s maximální šířkou pásma, 2,4 GSa/s maximální vzorkovací rychlostí a 16 bit vertikálního rozlišení. Patentová arbitrární a pulsní technika používaná v T3AFG pomáhá řešit nedostatky tradičních DDS generátorů při vytváření arbitrárních, obdélníkových a pulsních průběhů. S výše uvedenými výhodami může generátor funkcí a arbitrárních průběhů T3AFG200 poskytnout uživateli celou řadu signálů s vysokou úrovní péče o přehrávání a nízkou chvění, které odpovídají rostoucím požadavkům na celou řadu komplexních aplikací.
Tento text byl přeložen strojově.
Provedení
- Technologie DDS
- Výstup na 1 kanál
- Rychlost snímání 125MSA/s, vertikální rozlišení 14 bitů
- Vertikální rozlišení až 16 bitů (14 bitů u modelů 5 MHz a 10 MHz)
- K dispozici 4,3" (5 MHz & 10 MHz) a 40" dotykový displej (80 MHz, 120 MHz, 200 MHz, 350 MHz, 500 MHz a 3,5 MHz)
- K dispozici vynikající analogové a digitální typy modulace (AM, DSB-AM, FM, PM, PSK, FSK, ASK A PWM)
- 5 druhů standardních výstupních průběhů, integrované 46 libovolné průběhy signálu (včetně stejnosměrného proudu)
- Kompletní sada modulací: AM, DSB-AM, FM, PM, FSK, ASK, PWM, Sweep, Burst
- Vstup/výstup: Vlnový výstup, synchronní výstup signálu, externí trigger vstup
- Výstup Sweep: Změna výstupní frekvence mezi dvěma frekvencemi
- Rozsah doby stěrače: 1 ms ~ 500 s. nosič může mít průběhy signálu sinus, čtverec, trojúhelník a libovolné křivky
- Výstup Burst: K řízení/řízení výstupem lze použít interní čítač nebo externí řídicí signál
- Standardní rozhraní: USB zařízení, USB host
- Podporuje dálkové ovládání
- Dvoukanálový, maximální šířka pásma 500 MHz, maximální výstupní amplituda 20 Vss, výstup High-Fidelity s dynamickým rozsahem 80 dB
- Velmi výkonný snímací systém s rychlostí snímání 2,4 GSa/s a vertikálním rozlišením 16 bitů. Ve všech vlnových průbězích se neztratí žádné detaily.
- Rozsáhlá nabídka analogových a digitálních typů modulace: AM, DSB-AM, FM, PM, FSK, ASK, PSK A PWM
- Funkce Sweep a Burst
- 196 vestavěných libovolných průběhů a volitelná IQ modulační funkce
- Velmi přesný čítač frekvencí
- Standardní rozhraní: USB Host, USB zařízení (USBTMC, LAN VXI-11)
- 4,3" dotykový displej pro snazší ovládání
- Hodí se pro komplexní variantu modulace IQ
Obsah balení
- Generátor funkcí
- .
