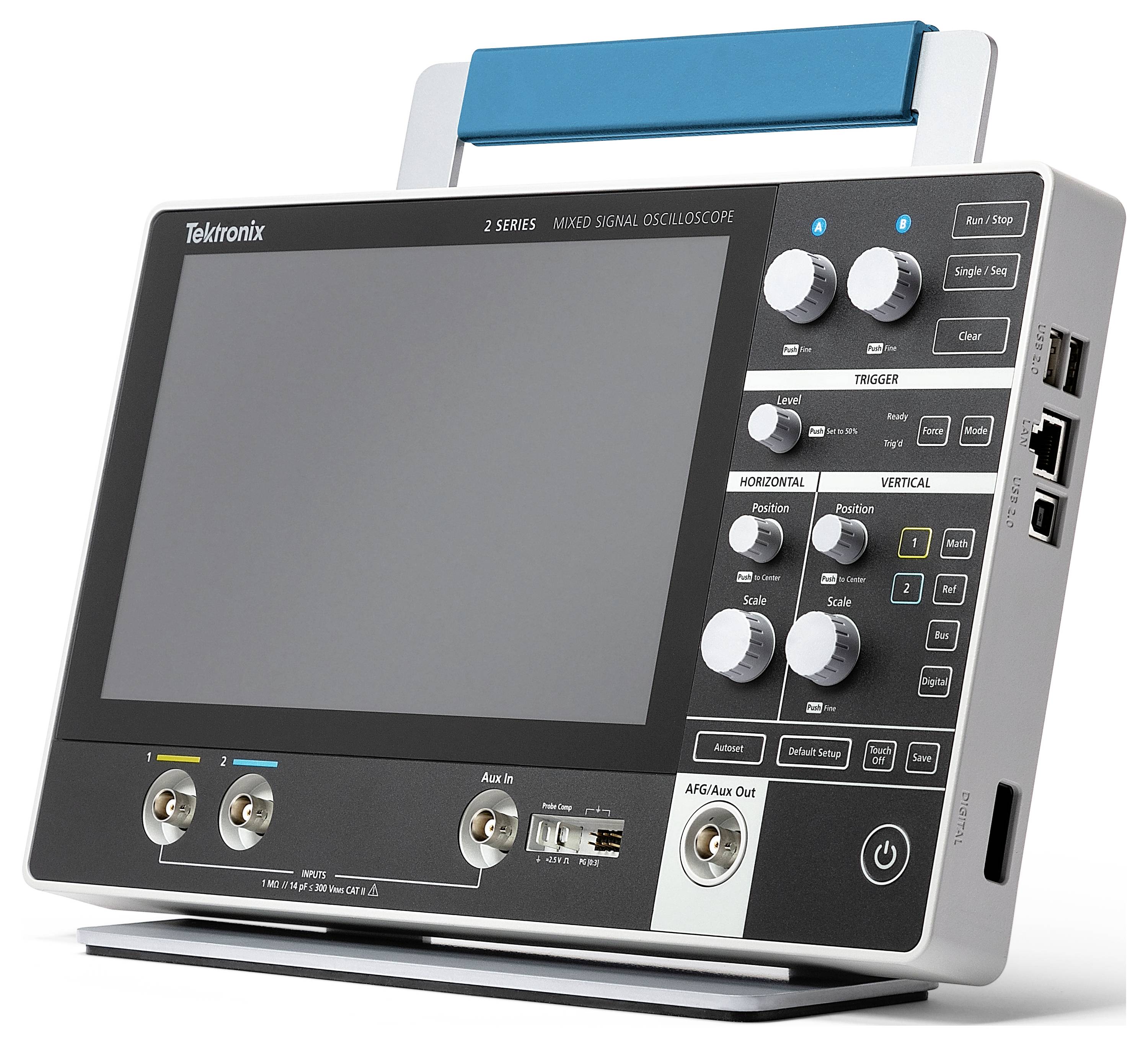

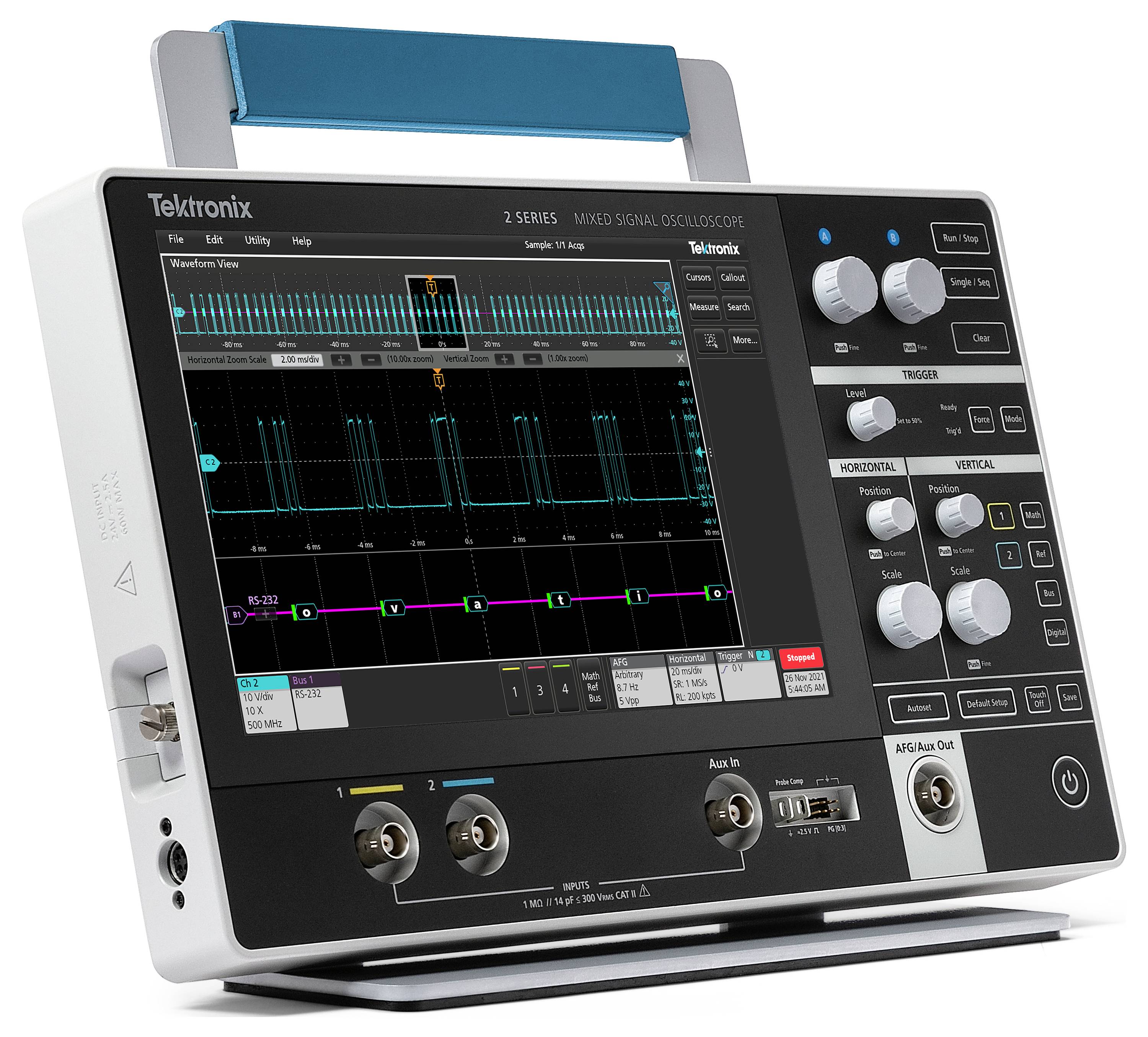

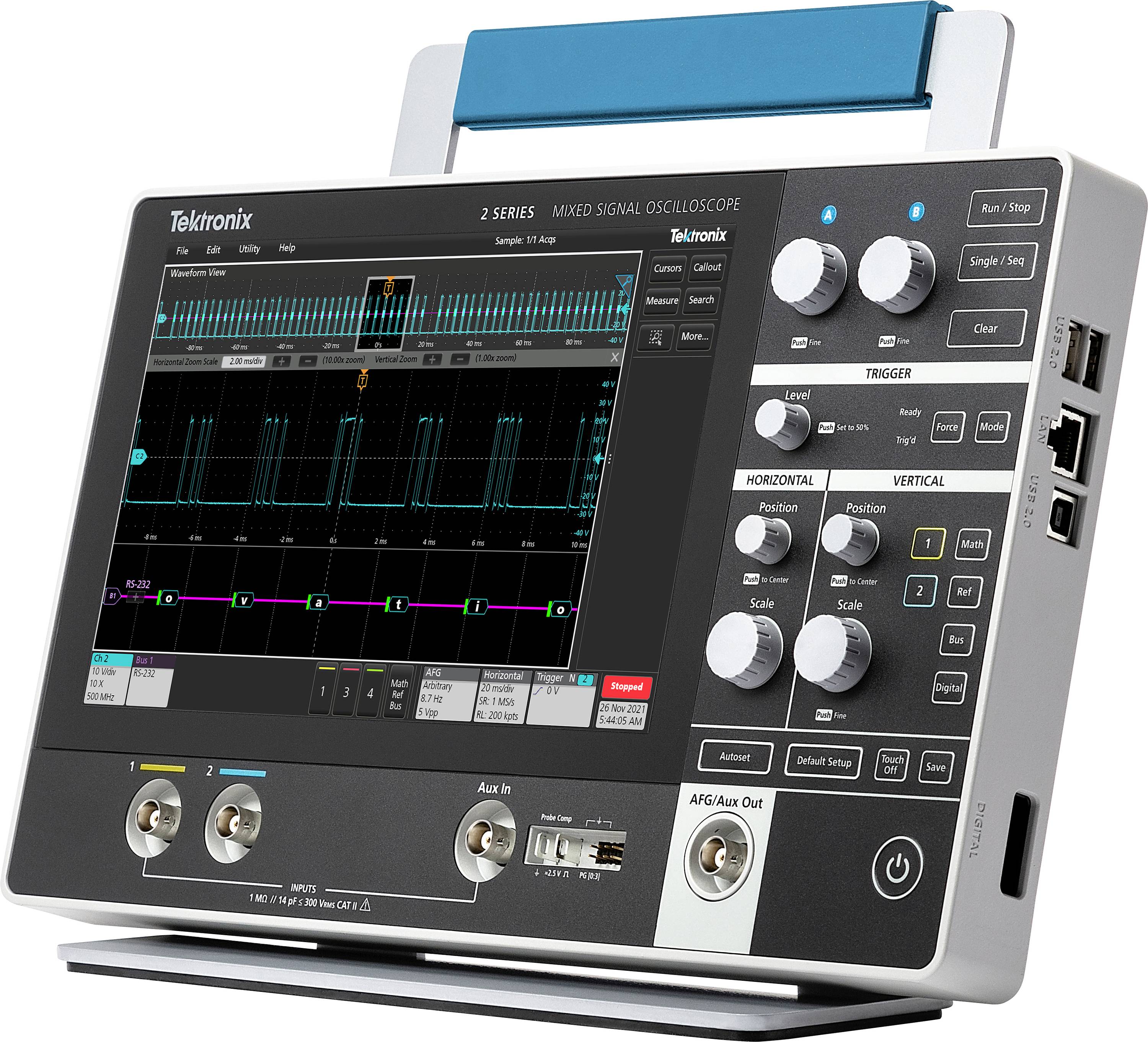

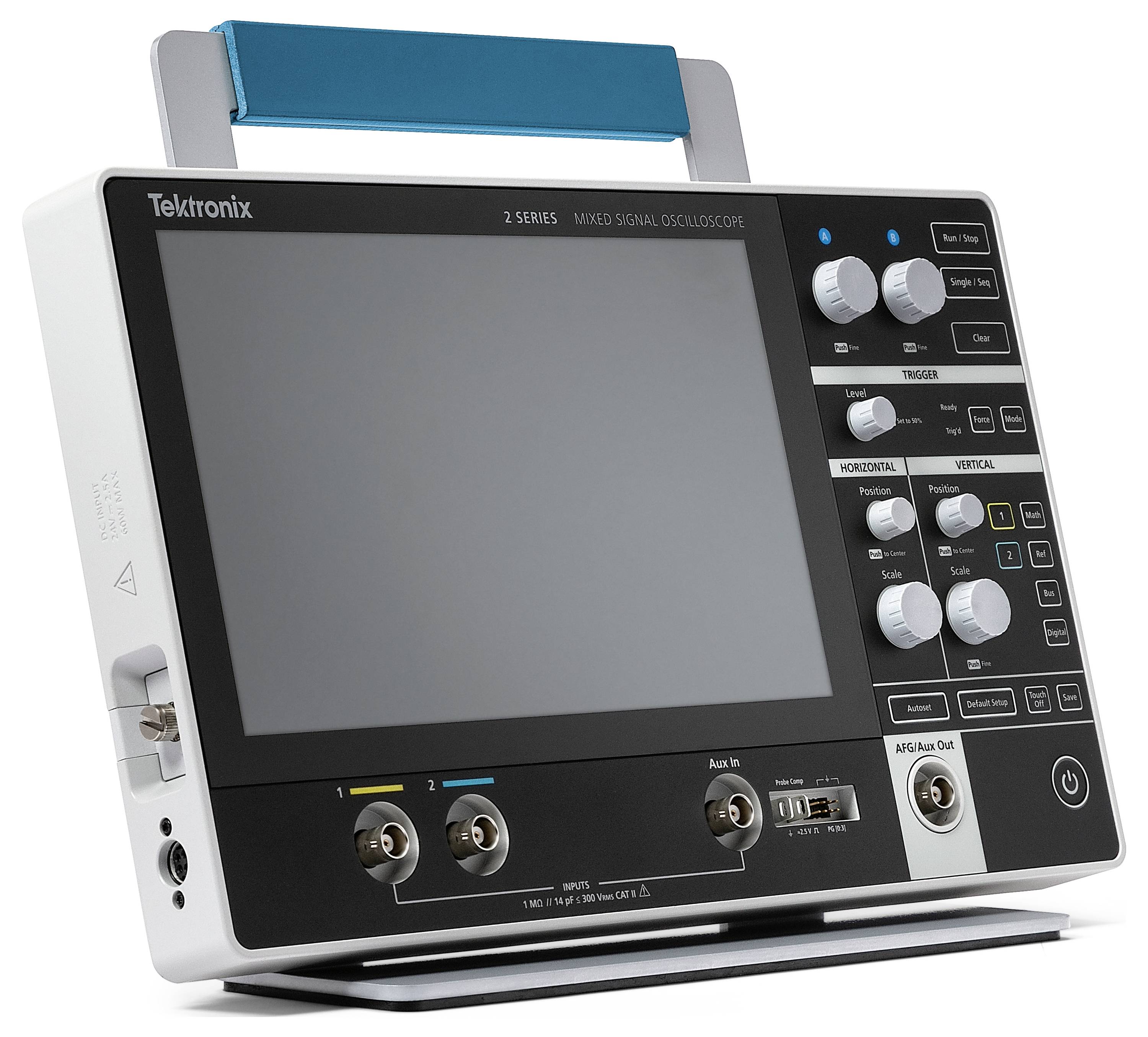

Tektronix MSO22-EDU 2-BW-100 digitální osciloskop 100 MHz, 1.25 GSa/s, 10000 kpts, mixovaný signál (MSO), 1 ks, MSO22-ED

Kompaktní a univerzální osciloskop pro každodenní ladění
MSO série 2 disponuje 2 analogovými kanály, šířkou pásma 100 MHz, rychlostí snímání 1,25 GS/s, 16-kanálovým MSO, 50 MHz AFG, digitální generátor s 4 bitovými vzory, komfortní spouštění a dekódování protokolů – vše v kompaktním provedení s tloušťkou 1,5“. MSO série 2 je osciloskop určený pro elektronické ladění a testování, ať pracujete kdekoliv.
S kapacitním dotykovým displejem a mimořádně intuitivním uživatelským rozhraním Tektronix, které je speciálně vyvinuto pro dotykový provoz, je MSO řada 2 součástí cenově vítězných osciloskopů nové generace Oddělitelné uživatelské rozhraní a programované rozhraní usnadňují použití každého osciloskopu Tektronix nové generace.
Volitelný akupack rozšiřuje možnosti zařízení, takže totéž zařízení, které se používá v laboratoři, lze použít i na místě.
Velké portfolio kompatibilních sond a promyšlená sada příslušenství činí z řady MSO 2 nejvýkonnější a nejvšestrannější přístroj ve své třídě.

Intuitivní dotykový displej se zjednodušeným čelním panelem
MSO řady 2 má stejné oceňované uživatelské rozhraní jako vyšší osciloskopy Tektronix a podporuje interakce s dotykovým displejem, jak jej očekáváte od spotřebiče s možností utouchání.
Pro přizpůsobení horizontální a vertikální pozice nebo pro otočení zobrazení signálu doleva/doprava nebo nahoru/dolů
Díky spojení (Pinch) nebo roztažení prstů můžete změnit nebo zmenšit stupnici v horizontálním nebo vertikálním směru.
Pro zdolání výsledovky zleva na obrazovce nebo směrem dolů promačkněte obrazovku nabídky směrem nahoru, abyste zobrazili menu vlevo na obrazovce.
Zjednodušený čelní panel obsahuje důležitá tlačítka a knoflíky s barevně kódovanými LED kroužkovými světly, které umožňují rychlý přístup a snadné přizpůsobení nejčastěji používaných nastavení přístroje.
Díky technologii membránového spínače je odolný, vhodný pro použití v náročných podmínkách a snadno se čistí.
Kombinace optimalizovaného předního panelu a intuitivního dotykového rozhraní umožňuje každému novému technici samostatný porozumět a používat zařízení.
Kromě toho je podporována USB myš a klávesnice a lze ji použít jako třetí metodu interakce s přístrojem.

Uživatelsky přívětivé rozhraní s komplexní analýzou pro rychlé nahlédnutí uživatelské rozhraní přístroje MSO série 2 bylo vyvinuto od základů pro dotykový provoz. Všechny klíčové informace jsou prezentovány jako soubor badges s vizuálními pokyny, které ukazují přidružení. Jediným dotykem prstu získáte okamžitý přístup k konfiguraci zařízení nebo řízení signálního proudu.
Řada MSO 2 má v této třídě revoluční nový režim zobrazení, režim stohování. Všechny formy křivek byly tradičně kladeny na raderu, a nevítaným kompromisem.
Vertikální stupnice a poloha každého typu signálu musí být nastavena tak, aby se nepřekonaly, což was a was a was-sca-sca-rate-sca-rate-scale-to-nepřesné měření.
Úprava vertikální stupnice a polohy tvaru vede k překrytí, což ztěžuje rozlišování jednotlivých detailů.
V režimu zobrazení ve vícestupňové formě signálu je každá forma signálu pokryta samostatnou vrstvou (přídavná mřížka), která představuje celý rozsah ADC pro zajištění maximální viditelnosti a přesnosti. Kromě toho mohou být skupiny kanálů překryty, aby bylo možné vizuálně porovnávat signály.
Řada MSO 2 nabízí komplexní sadu standardních alyánských nástrojů, včetně:
Kurzor na bázi signálu a obrazovky s volitelným čtením, které může uživatel odepřít
37 automatizovaná měření se statistikou měření a gating s možností přidání neomezeného počtu měření, přecházet z jedné události na druhou a okamžitě zobrazit minimální nebo maximální výsledek
Základní a rozšířené matematické funkce týkající se signálových formací, včetně řešení arbitrárních rovnic.
Základní analýzy FFT s možnostmi zobrazení velikosti nebo fáze, více možností přizpůsobení typu okna, rodů a jednotek.
Velký displej přístroje MSO řady 2 nabízí nejen plochu pro zobrazení signálu, ale také pro kreslení profilů, tabulek výsledků měření, tabulek pro dekódování sběrnic a mnoho dalšího. Můžete zvětšit, zmenšit a posunout různé pohledy, jak je to pro vaši aplikaci nejvhodnější.

Spouštění
Rozpoznání chybového určení hrací žlábky je pouze první krok. Pro zjištění příčin musí být tato událost následně zaznamenána. MSO série 2 disponuje kompletní sadou rozšířených triggerů, včetně Runt, logiky, šířky impulzů, spouštěče, časové překročení, doba náběhu/poklesu, zřízení a udržování, seriózní balíček a paralelní údaje, které lze použít k zachycení složitých vzácných událostí.

Reagovat na událost
Funkce „reagovat na událost“, která je součástí přístroje, umožňuje uživatelům nastavit osciloskop tak, aby reagoval na konkrétní akce, pokud dojde k určité podmínce, jako je například událost spouštění, chyba měření, událost vyhledávání nebo maskentez. To umožňuje snadné snímání a analýzu zřídka se vyskytujících událostí.

Navigace a vyhledávání
V případě záznamu až 10 mil. bodů Mio může být mnoho událostí, dokonce tisíce sériových balíků, zachyceno v jednom procesu, přičemž je zachováno vysoké rozlišení potřebné pro zvětšené zobrazení zvláštních detailů signálu.
Vyhledávání určité události ve velkém souboru signálových dat může být velmi časově náročné bez správného vyhledávacího nástroje.
Pomocí funkce vyhledávání můžete vaše záznamy automaticky vyhledávat podle událostí definovaných uživatelem. Všechny události jsou označeny vyhledávacími značkami, které usnadní navigaci. Typy vyhledávání zahrnují hranu, šířku impulsu, časový výstup, runt, okno, logické, Setup a Hold, doba náběhu/poklesu a obsah paketů paralelní/sériové sběrnice. Můžete také rychle přeskočit na minimální a maximální hodnotu výsledků vyhledávání.

Callouts
Dokumentace výsledků testů a metod je důležitá v případě, že jsou údaje uvolněny pro tým, jsou měření následně přepracována nebo jsou poskytovány zprávy o zákaznících.
Pomocí několika dotyků prstu na obrazovce můžete vytvořit tolik uživatelských talloutů, kolik potřebujete k dokumentaci specifických detailů na tvary signálu. U každého calloutu můžete upravit text, pozici, barvu, velikost písma a způsob písma.
