Tektronix AFG1022 Arbitrární generátor funkcí Kalibrováno dle (ISO) 0.000001 Hz - 25 MHz 2kanálový arbitrární, trojúheln

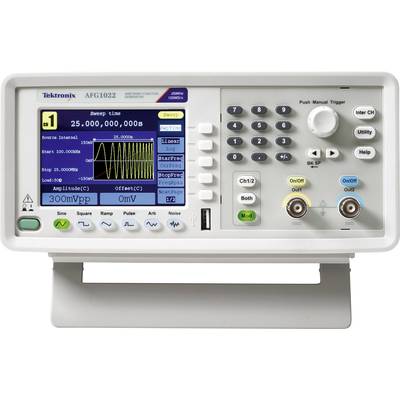

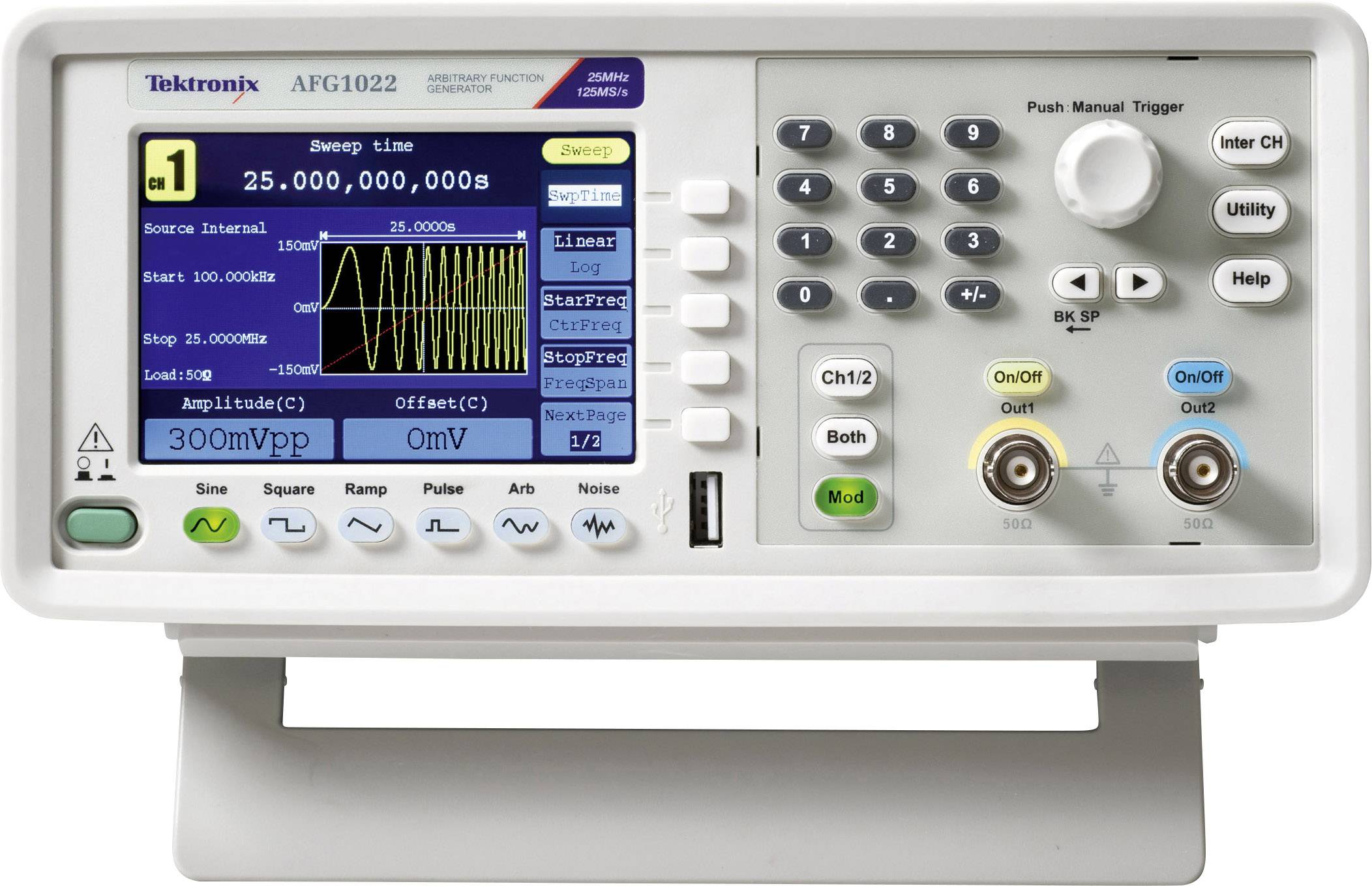

Generátor funkcí s displejem zobrazujícím průběh vlny. Vlevo ovládací tlačítka, vpravo displej.

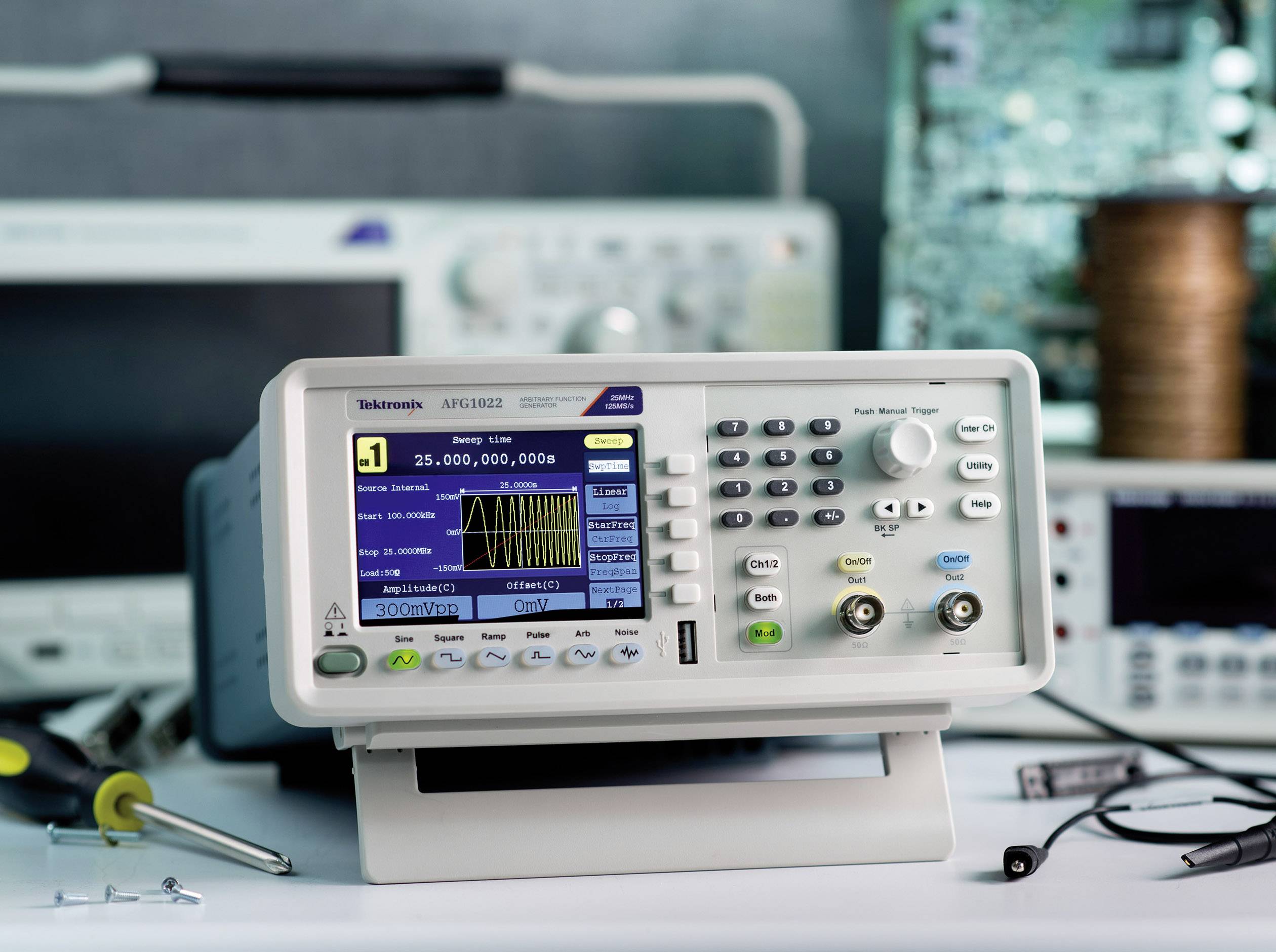

Osciloskop na stole zobrazuje grafické znázornění napěťových vln. V pozadí jsou viditelné elektronické přístroje a nástroje.

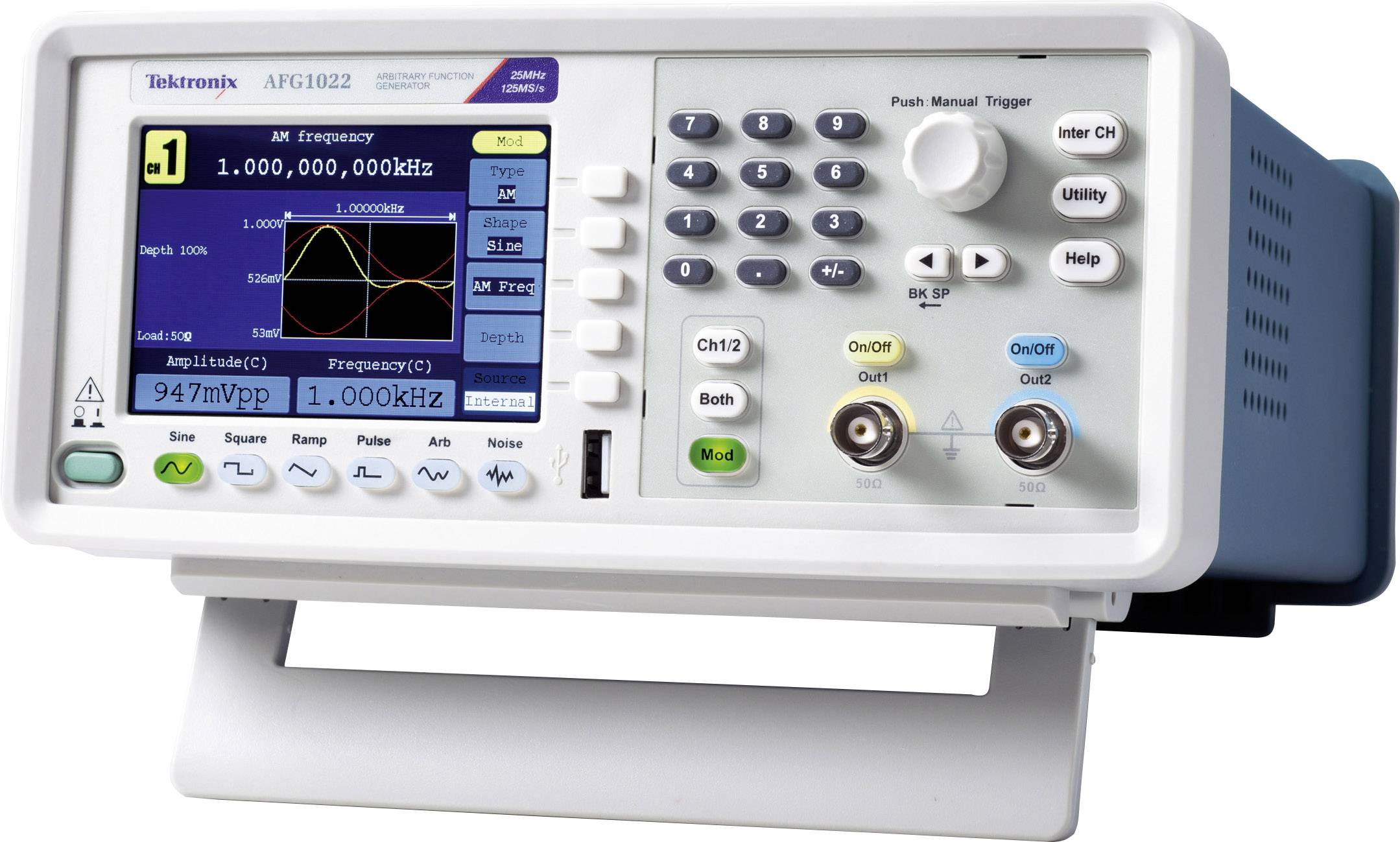

Generátor funkcí v bílé a šedé barvě s digitálním displejem zobrazuje frekvenci 1 MHz. Ovládací tlačítka jsou umístěna vpravo.

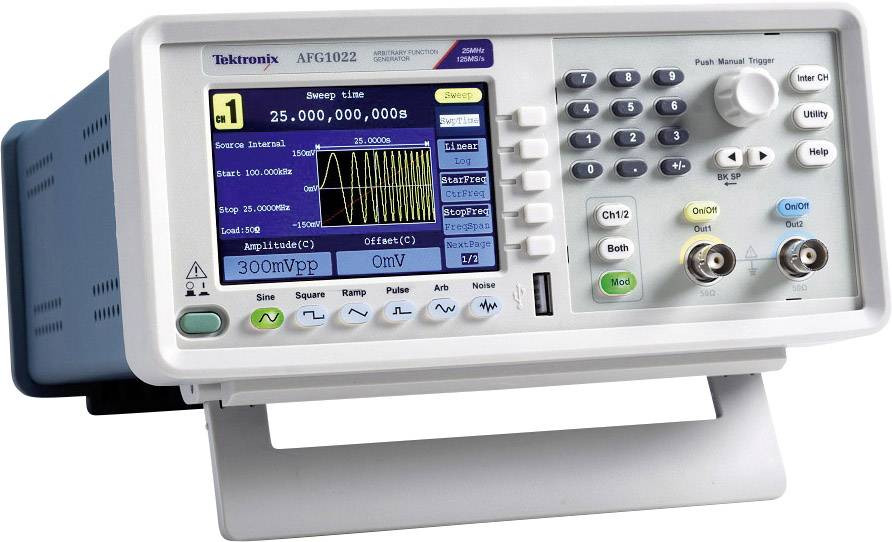

Generátor funkcí s digitálním displejem zobrazuje nastavení vlnového průběhu. Ovládací tlačítka a konektory jsou umístěny napravo.

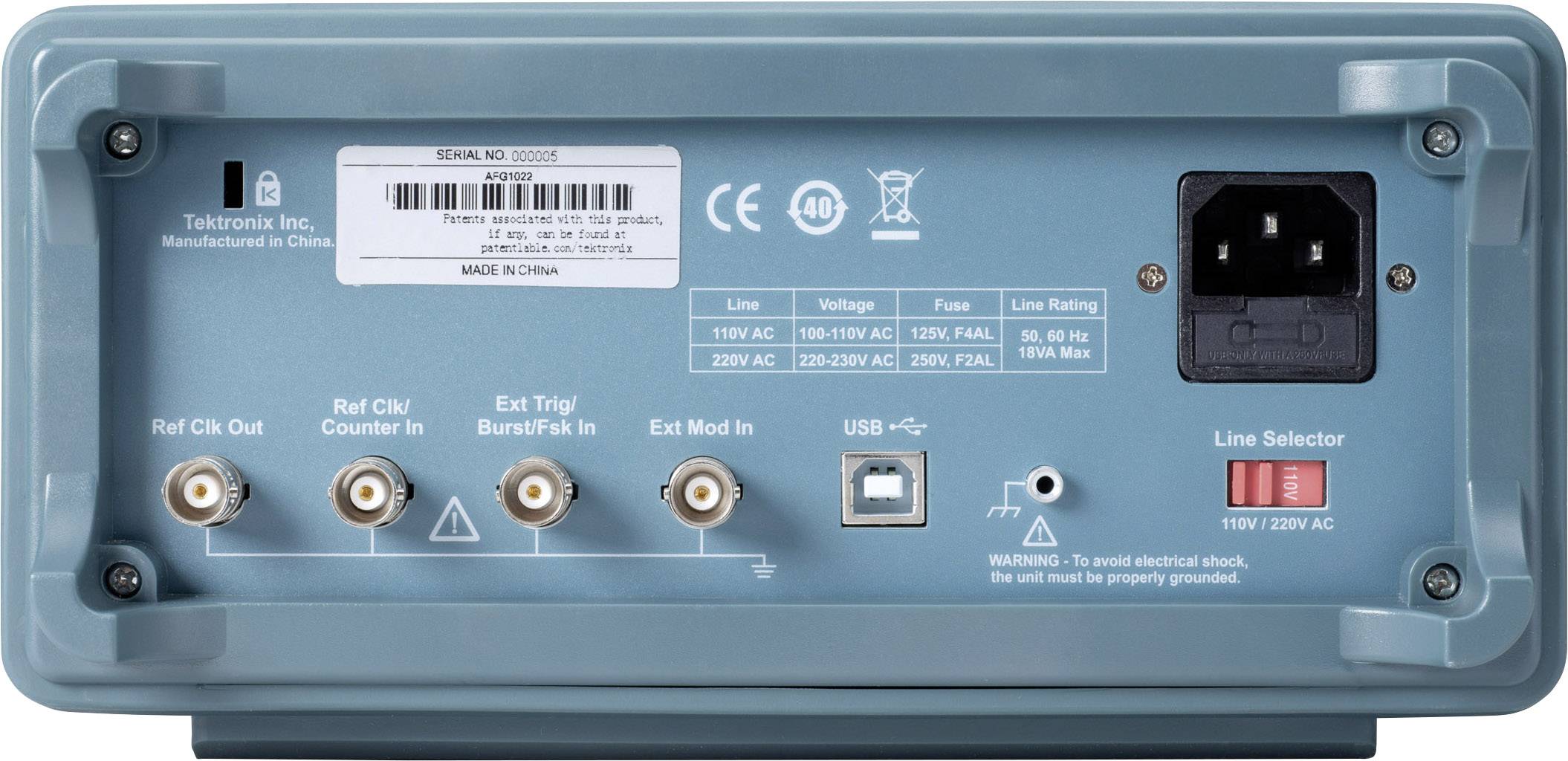

Zadní pohled elektronického zařízení s několika vstupními a výstupními porty a síťovým vypínačem.

1/5

Dodatečné informace:

Naše služba pro vás:

Kalibrace – co je to a kdo to potřebuje?

Doručení: St 30. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (32 640,50 Kč / kus)

32 640,50 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Hlavní benefity

Arbitrární generátor funkcí AFG1022

2 kanály
Šířka pásma 20 MHz
Vysoká stabilita signálu
Mnoho integrovaných funkcí a metod modulace

Technické parametry

Paměťová křivka: 64 M Byte
Impedance 50 Ω, 1 Ω - 10 MΩ
Vstupní odpor: 50 Ω, 1 Ω - 10 MΩ
Rozlišení: 12 digitů
USB kompatibilní s usbtmc

Výstupní tvar signálu: Sinus, obdélník, puls, rampa, šum a 45 často používaných arbitrárních signálů

Kategorie produktu: Arbitrární generátor funkcí

Rozsah frekvence: 0.000001 Hz - 25 MHz

výstup signálu: arbitrární
trojúhelník
pulz
obdélníkový
sinusový
šum

Frekvenční rozsah sinus: 1 μHz - 25 MHz

Činitel harmonického zkreslení sinus: -50 dBc

Frekvenční rozsah obdélník: 1 μHz - 12.5 MHz

Doba náběhu obdélník: < 12 ns

Displej: digitální

Frekvenční rozsah trojúhelník: 1 μHz - 1 MHz

Frekvenční rozsah ARB: 1 μHz - 10 MHz

: ISO

Externí měření frekvence: 200 MHz

Rozm.: (š x v) 235 mm x 110 mm

Hmotnost: 3.4 kg

Počet kanálů: 2kanálový

Frekvence (max.): 25 MHz

Frekvence (min.): 0.000001 Hz

Vlastnosti: vč. čítače frekvence

Šířka: 235 mm

V: 110 mm

rozhraní: USB
hostitelský port USB
USB zařízení

Napájení VDE: napájení z el. sítě

Typ: AFG1022

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1411929 Tektronix AFG1022 Arbitrární generátor funkcí Kalibrováno dle (ISO) 0.000001 Hz - 25 MHz 2kanálový arbitrární, trojúheln

Informace

Informace 1411929 Tektronix AFG1022 Arbitrární generátor funkcí Kalibrováno dle (ISO) 0.000001 Hz - 25 MHz 2kanálový arbitrární, trojúheln

Prohlášení o shodě

Prohlášení o shodě 1411929 Tektronix AFG1022 Arbitrární generátor funkcí Kalibrováno dle (ISO) 0.000001 Hz - 25 MHz 2kanálový arbitrární, trojúheln

Popis

Generátor funkcí a arbitrárních signálů AFG1022 poskytuje nejlepší poměr ceny a výkonu. Nabízí dva kanály, šířku pásma 25 MHz a výstupní amplitudu až do 10 Vpp. Se 4 provozními režimy, 50 vestavěnými kontinuálními signály a integrovaným čítačem kmitočtů 200 MHz pokryje v rámci vašich experimentů a průzkumů většinu potřeb spojených s vytvářením signálů.
