TAMS Elektronik 52-01017-01 hlásič obsazené koleje Příslušenství

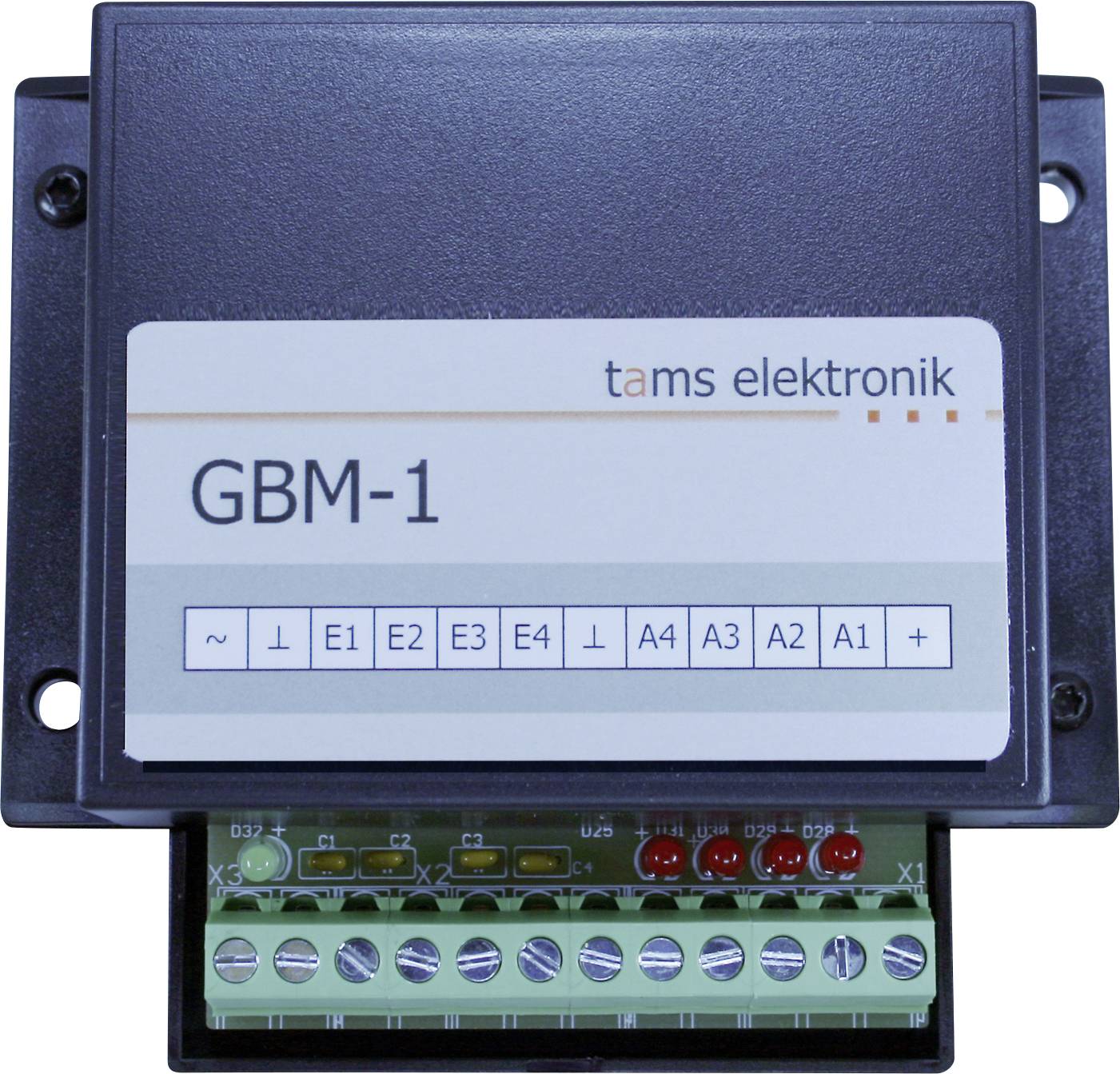

Detailní snímek elektronického modulu Tams Elektronik GBM-1 se svorkovnicemi a označenými konektory na přední straně panelu.

Okamžité doručení: Út 1. 9.

7 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 012,40 Kč / kus)

1 012,40 Kč

Bez DPH.

Už jen 7 Ks skladem!

Nahlásit právní incident

Hlavní benefity

Hlásič TAMS Elektronik GBM-1

Optimalizováno pro použití v analogových zařízeních
Přímé připojení spotřebičů do 500 mA

Technické parametry

Počet sledovaných traťových úseků: 4
Interpretace hlášení o zaměstnanci: Proti hmotnosti subuspořádaných součástí
Vstupy a výstupy:
4 vstupy pro připojení sledovaných traťových úseků
4 výstupy pro připojení externích indikační LED nebo světýlek, podřízených obvodů nebo vstupů digitálních zpětných čidel
Napájení: 12 - 18 v stejnosměrné nebo střídavé napětí. POZOR! GBM-1 nesmí být napájen trafem nebo digitálním boosterem, který poskytuje proud při jízdě.
max. Proud na úseku koleje: 1.200 mA
max. Proud na výstupu: 500 mA
max. Celkový proud výstupů: 2.000 mA
Citlivost: Min. 0,1 a (nastavitelný)
Rozměry desky 72 x 82 mm
Rozměry včetně pouzdra: 100 x 90 x 35 mm

Kategorie produktu: hlásič obsazené koleje

Provedení modelu: Příslušenství

Výstupní proud: 500 mA

Délka: 100 mm

Šířka: 90 mm

V: 35 mm

Rozm.: (d x š x v) 100 x 90 x 35 mm

Věkové kategorie: od 15 let

UKCA: Ano

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3775680 TAMS Elektronik 52-01017-01 hlásič obsazené koleje Příslušenství

Popis

Použití v analogových stejnosměrných nebo střídavých zařízeních
Vysoká citlivost (1 mA). Ve stejnosměrných zařízeních rozezná GBM-1 také vozidla, jejichž osy byly potažené odporovým lakem a která jinak nespotřebovávají elektrickou energii.
Identifikace vozidla nezávisle na směru jízdy, kterým vozidlo jede do úseku koleje (v analogových stejnosměrných zařízeních)
Čtyři výstupy po 500 mA pro přímé připojení mnoha spotřebičů

Možnosti použití:
Vizualizace ořezů kolejí na integrovaných LED a volitelně na externí LED nebo lampičky (např. v ovládacím pultu)
Přímé připojení následných spotřebičů (až 500 mA), které mají být zapínány a vypínány v závislosti na stavu zatížení traťových úseků
Součást automatizovaného řízení, např. ovládání bloku

Použití v digitálních zařízeních
Možnost připojení digitálních zpětných čidel (např. modul zpětného hlášení S88), která se zapínají proti hmotnosti
POZOR! Kvůli vysoké citlivosti GBM-1 mohou však rušivá napětí z digitálního systému vyvolat falešná hlášení.
Vhodné pro použití v digitálních zařízeních: Detektory obsazení koleje GBM-8.2.

Tento text byl přeložen strojově.
