TAMS Elektronik 44-01607-01 S88-6 dekodér zpětného hlášení
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (1 222,31 Kč / kus)
1 222,31 Kč
Bez DPH.
Už jen 8 Ks skladem!
Hlavní benefity

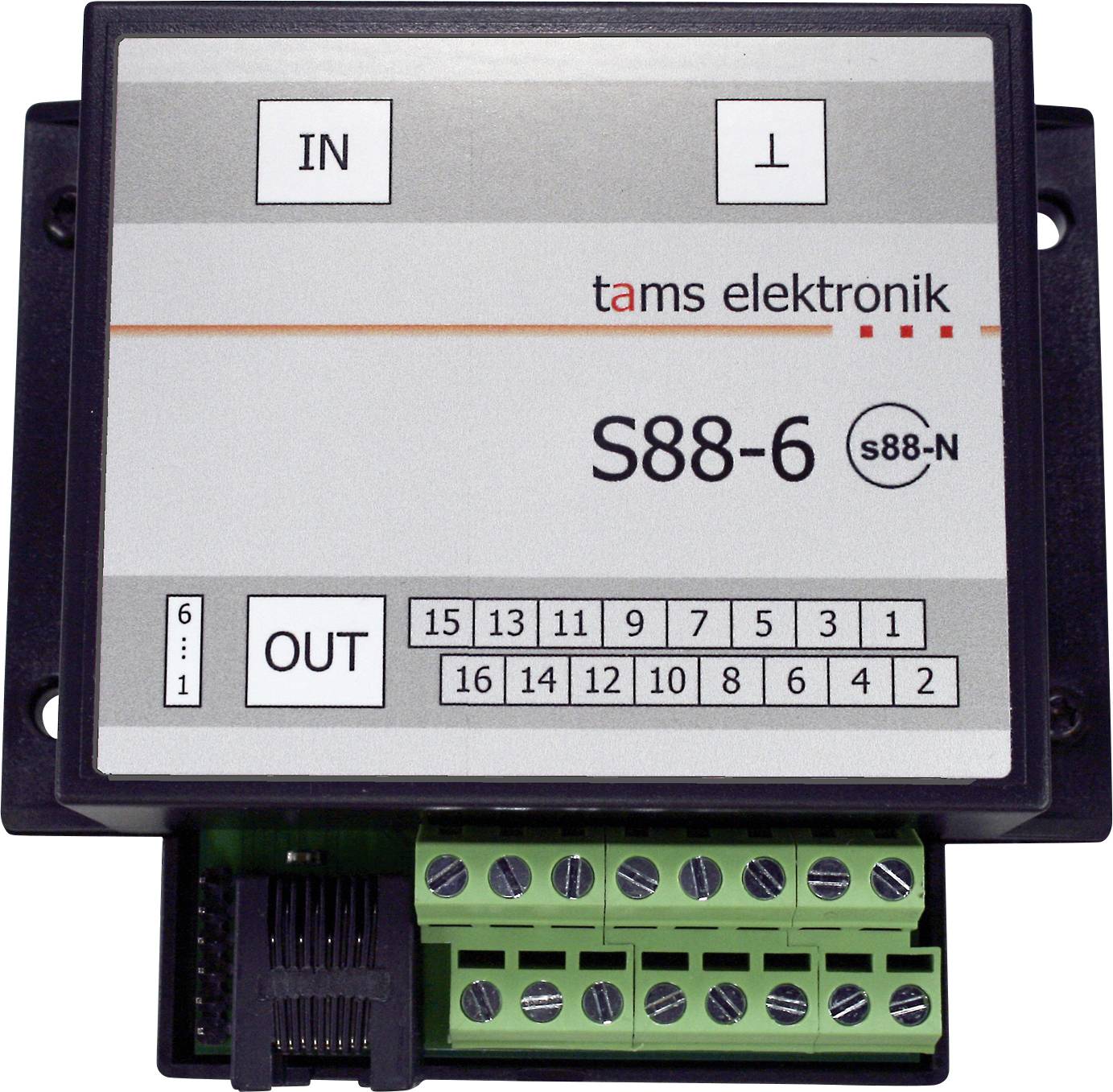

TAMS Elektronik S88-6 | modul zpětné vazby S88 s dodatečným uzemněním
- Připojení k centrále přes síťový kabel (RJ-45) nebo 6-pólový kabel
- Optimalizováno pro použití ve středových systémech
Technické parametry
- Zpětný autobus: s88
- Adresování: Automaticky
- Počet sledovaných úseků: Maximálně 16
- Konektory na sběrnici S88: 2x RJ-45 pro připojení patch kabelů podle s88-N. Alternativně pro připojení k digitální centrále: 1x6pinová kolíková lišta pro připojení 6-pólového kabelu.
- Napájení: Stejnosměrné napětí 5 - 15 v (je dodáváno ze sběrnice S88)
- Rozměry desky 64 x 85 mm
- Rozměry včetně pouzdra: 100 x 90 x 35 mm
- Kategorie produktu
dekodér zpětného hlášení
- Digitální formát
S 88
- Délka
100 mm
- Šířka
90 mm
- V
35 mm
- Rozm.
(d x š x v) 100 x 90 x 35 mm
- Číslo výrobce
44-01607-01
- Provedení modelu
Příslušenství
- UKCA
Ano
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3775670 TAMS Elektronik 44-01607-01 S88-6 dekodér zpětného hlášení
Popis
Doplňkové připojení pro uzemnění („diodový trick“):
V úsecích zpětného hlášení je lokomotiva zásobována přes středový vodič a průchozí vnější vodič. Přerušení spojení mezi železniční dopravou (např. znečištění) má přímý dopad na jízdní vlastnosti. V nejhorším případě zůstane lokomotiva nebo se po zastavení v úseku zpětného hlášení nezastaví. Problém lze vyřešit spojením dvou vnějších vodičů pomocí jedné diody. Tento tzv. „diodový trick“ využívá, že pro zpětné hlášení v autobuse S88 lze použít pouze půlvlnu digitálního napětí. Zabudovanou diodou je druhá poloosa odváděna izolovanou kolejnicí k průchozímu kolejnici, čímž je zajištěna další uzemnění. U modelu S88-6 jsou do obvodu zabudovány diody, takže odpadá náročná dovybavení diod.
Přípojka sběrnice S88:
2x RJ-45 pro připojení patch kabelů podle s88-N. Alternativně pro připojení k digitální centrále: 1x6pinová kolíková lišta pro připojení 6-pólového kabelu.
Technické parametry:
Počet vstupů 16
Připojení sběrnicového kabelu S88: 2x RJ-45 pro připojení patch kabelů podle S88-N. Alternativně pro připojení k digitální centrále: 1x6pinová kolíková lišta pro připojení 6-pólového kabelu.
Adresování: Automaticky
Hlášení o chybě: Kontakt s uzemněním
Rozměry desky: 72 x 82 mm
Tento text byl přeložen strojově.
V úsecích zpětného hlášení je lokomotiva zásobována přes středový vodič a průchozí vnější vodič. Přerušení spojení mezi železniční dopravou (např. znečištění) má přímý dopad na jízdní vlastnosti. V nejhorším případě zůstane lokomotiva nebo se po zastavení v úseku zpětného hlášení nezastaví. Problém lze vyřešit spojením dvou vnějších vodičů pomocí jedné diody. Tento tzv. „diodový trick“ využívá, že pro zpětné hlášení v autobuse S88 lze použít pouze půlvlnu digitálního napětí. Zabudovanou diodou je druhá poloosa odváděna izolovanou kolejnicí k průchozímu kolejnici, čímž je zajištěna další uzemnění. U modelu S88-6 jsou do obvodu zabudovány diody, takže odpadá náročná dovybavení diod.
Přípojka sběrnice S88:
2x RJ-45 pro připojení patch kabelů podle s88-N. Alternativně pro připojení k digitální centrále: 1x6pinová kolíková lišta pro připojení 6-pólového kabelu.
Technické parametry:
Počet vstupů 16
Připojení sběrnicového kabelu S88: 2x RJ-45 pro připojení patch kabelů podle S88-N. Alternativně pro připojení k digitální centrále: 1x6pinová kolíková lišta pro připojení 6-pólového kabelu.
Adresování: Automaticky
Hlášení o chybě: Kontakt s uzemněním
Rozměry desky: 72 x 82 mm
Tento text byl přeložen strojově.
Obsah balení
- 1 hlásič S88 S88-6, provedení: Hotový přístroj v pouzdře
