TAMS Elektronik 42-01180-01 funkční dekodér modul, bez kabelu, bez zástrčky

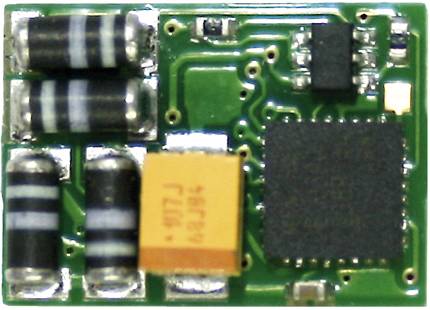

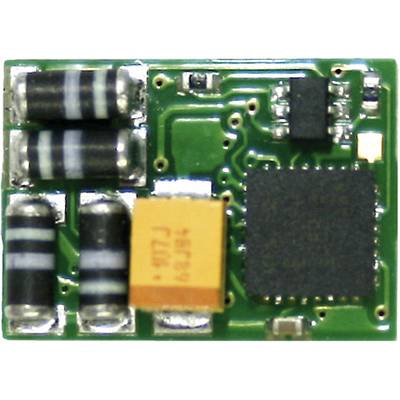

Malá zelená deska plošných spojů s několika komponenty, včetně kondenzátorů a černého čtvercového integrovaného obvodu.

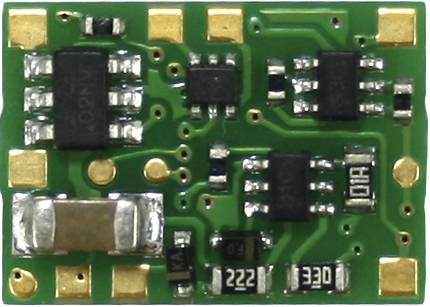

Zelená deska plošných spojů s několika čipy, rezistory a pájecími body. Pravděpodobně slouží pro elektronický obvod.

1/2

255 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (318,18 Kč / kus)

Kč

Nahlásit právní incident

Hlavní benefity

Funkční FD dekodér-R Basic.3

4 funkčních výstupů
Funkce mapování podle RCN-227
Doporučuje se pro všechny jmenovité velikosti

Technické parametry

Kategorie produktu: funkční dekodér

Výrobce dekodéru: Tams

Digitální formát: MM
DCC

Provedení dekodéru: modul
bez kabelu
bez zástrčky

Nastavitelné efekty: stmívání
blikání
kopání
seřazovací světlo
programování pro analogový provoz

Počet výstupů: 4 x

Počet spíncích funkcí: 4

Rozsah adres: 1 - 255/10239

Jízdní stupně: 14, 28 oder 128

Proud na spínacích výstupech (max.): 300 mA

Max. celkový proud: 800 mA

Délka: 12.5 mm

Šířka: 9.5 mm

V: 3.3 mm

Věkové kategorie: od 15 let

Rozm.: (d x š x v) 12.5 x 9.5 x 3.3 mm

Číslo výrobce: 42-01180-01

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2378020 TAMS Elektronik 42-01180-01 funkční dekodér modul, bez kabelu, bez zástrčky

Popis

Malý funkční dekodér se 4 výstupy, např. pro spínání osvětlení podle směru a vnitřní osvětlení řídících vozů.

Efekty spínacích výstupů:
Spínání závislé na směru jízdy
Ranžírovací světlo
Blikání a směrovací frekvence, frekvence blikání nastavitelná pro každý výstup
Invertující spínání
Stmívání
Bedny
Programování pro provoz na consich
Programování pro analogový režim

Tento text byl přeložen strojově.

Provedení

Doporučuje se pro všechny jmenovité velikosti
4 funkčních výstupů
Funkce mapování podle RCN-227
Formáty DCC + MM
Programování: DCC: CVS, POM | MM: Registr
Rozsah adres: DCC: 10.239 | 255 MM
Počet jízdních stupňů (DCC): 14, 28 nebo 128
S RailCom
Automatické rozpoznání analogového řízení
Napájení: 24 - 12 v digitální napětí nebo max. 18 v analogové stejnosměrné napětí
Funkce mapování podle RCN-227
F-TLAČÍTKA: DCC: F0 - F28 | MM: F0 - F4
Efekty spínacích výstupů: Invertující, blikání, stmívání, polštář
Připojovací opěrný kondenzátor: (100-470 μF, min. 25 V)
Max. Proud na výstupu [mA]: AUX1-2: 300, AUX3-4: 100
