TAMS Elektronik 51-04156-01-C řízení odstavného nádraží hotový modul modul kolejnice

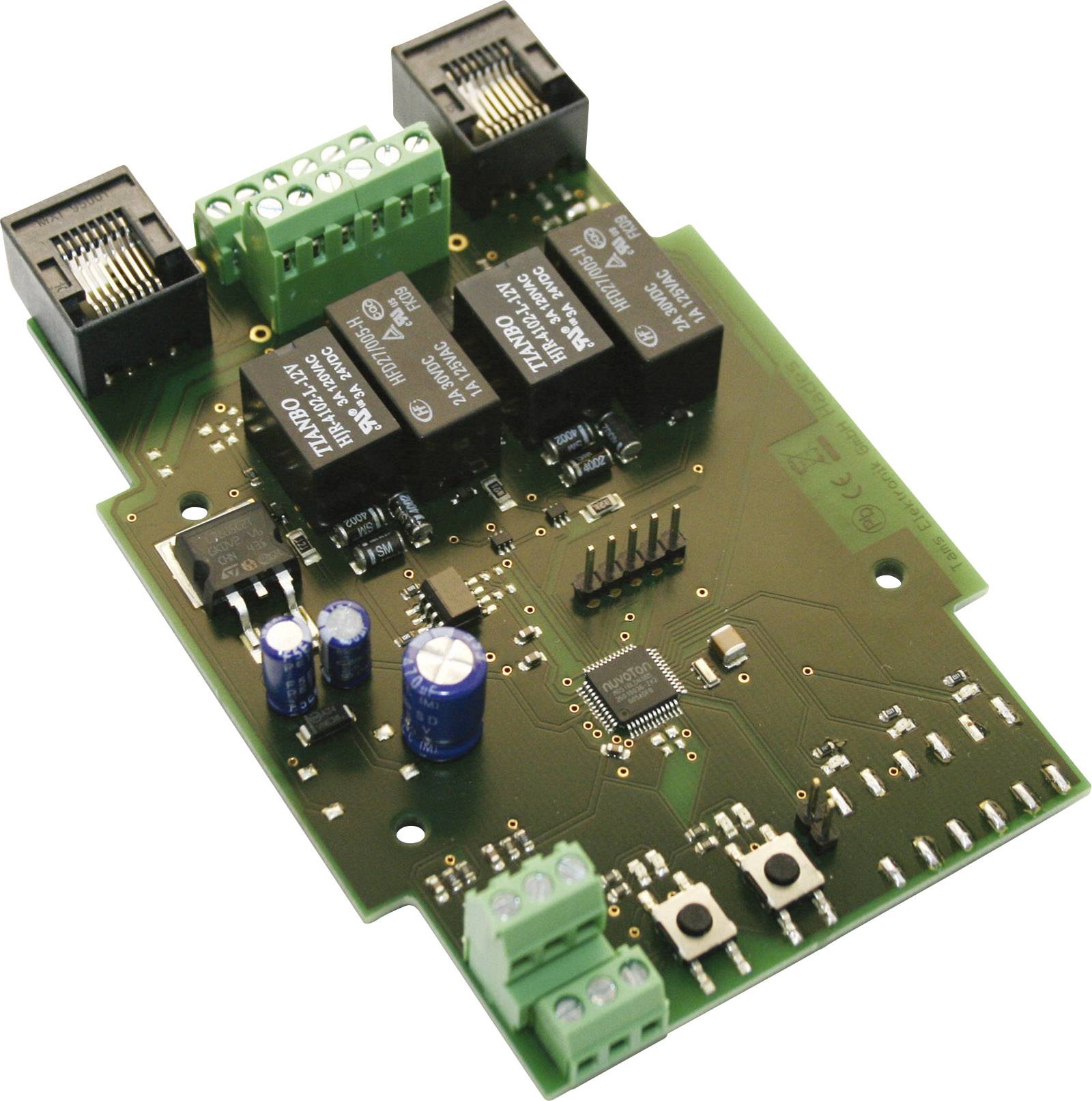

Zelená deska plošných spojů s několika elektronickými komponenty, včetně relé, kondenzátorů a konektorů. Vhodná pro elektronické obvody a řízení.

'Dva elektronické moduly HADES na bílém pozadí. Vlevo: základní modul, zobrazující přípojky pro externí spínače. Vpravo: kolejový modul, zobrazující nastavení provozního režimu a LED diod.'

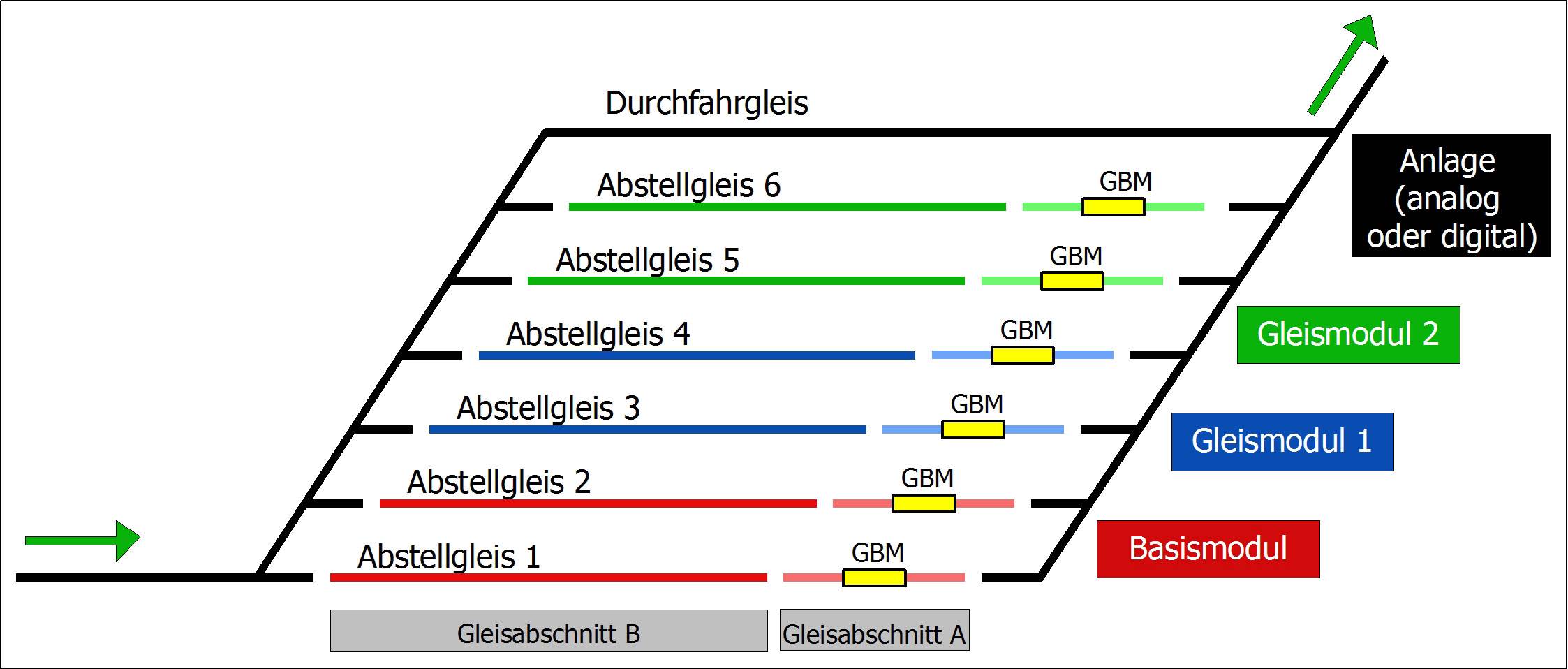

Diagram kolejiště odstavné stanice se šesti odstavnými kolejemi, zařízeními GBM, dvěma kolejovými moduly a základním modulem. Šipky znázorňují směr jízdy.

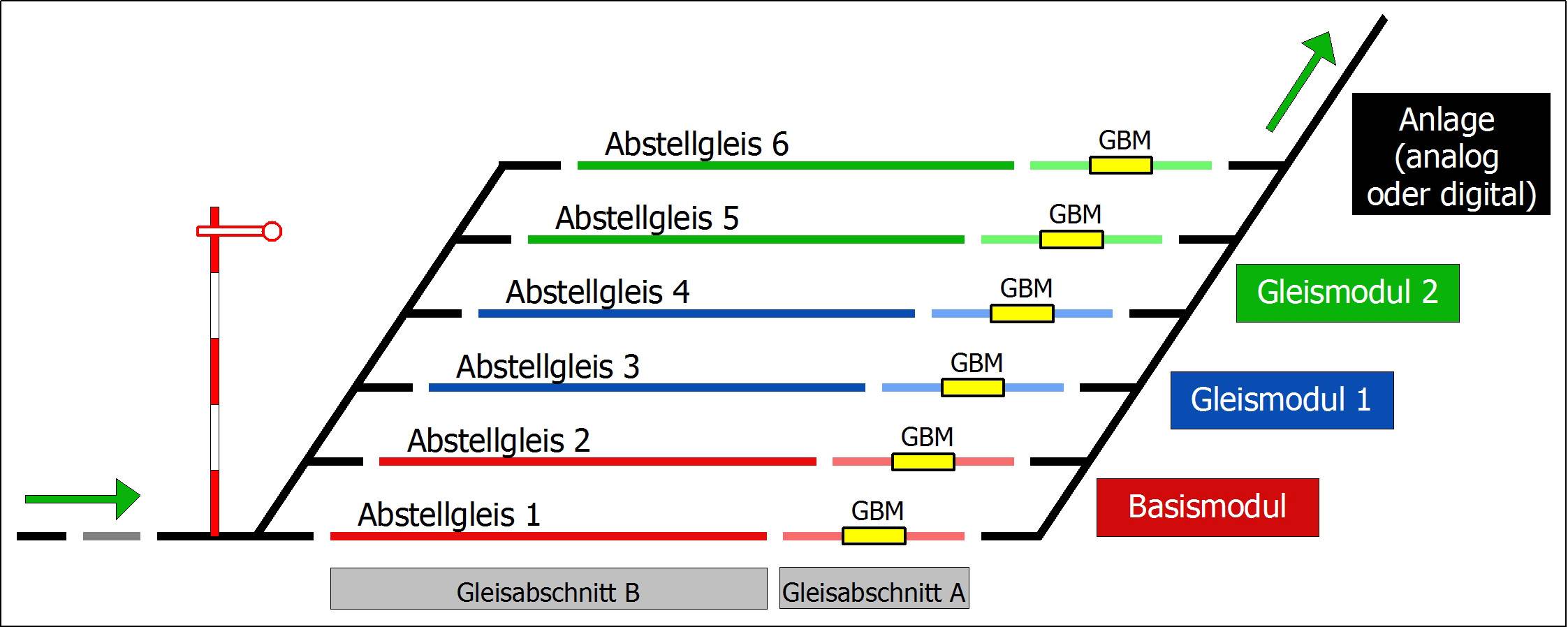

Diagram železniční stanice s šesti odstavnými kolejemi, kolejovými moduly, základním modulem a rozvodnou. Kolejové úseky A a B označeny.

1/4

Okamžité doručení: Út 1. 9.

11 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 789,26 Kč / kus)

1 789,26 Kč

Bez DPH.

Nahlásit právní incident

Technické parametry

Kategorie produktu: řízení odstavného nádraží

Vlastnosti: modul kolejnice

Provedení modelu: hotový modul

Výstupní proud: 3 A

Provozní napětí: 12-18 V DC/AC

Věkové kategorie: od 15 let

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1492024 TAMS Elektronik 51-04156-01-C řízení odstavného nádraží hotový modul modul kolejnice

Popis

Vlaky projíždějící do stínového nádraží se automaticky projíždějí na první volnou kolej. Pokud je odstavná kolej volná, pak SE HADA zapne v příslušné výhybce. Před vybočovací výhybkou je krátký úsek odstavné koleje bez proudu zapnut. Jakmile integrovaný hlásič obsazené koleje rozezná spotřebič na elektřinu, je postavena najížděcí výhybka a úsek po najetí je bezproudý. Vlak zastaví, bez ohledu na to, zda se lokomotivy táhne nebo posunuje.

Základní modul monitoruje a řídí první dvě odstavné koleje. Přídavný kolejový modul monitoruje a řídí 2 další odstavné koleje (lze připojit max. 15 modulů koleje).

V případě poruchy blikají LED diody a zablokují se další vlaky. Pokud je napětí kluzáku vypnuty, pokračuje provoz po opětovném zapnutí s nejnovějším nastavením.

Tento text byl přeložen strojově.

Provedení

2 až 32 odstavných kolejí
Možnost nespravedlivého počtu odstavných kolejí
Provozní režimy: „First-in-First-out“, náhodné ovládání, manuální spuštění pomocí tlačítka
Připojení modulů pomocí RJ-45 propojovacích kabelů
Zablokovat výjezd přes externí spínač na základním modulu
Max. Výstupní proud 3000 mA na odstavné kolej.
