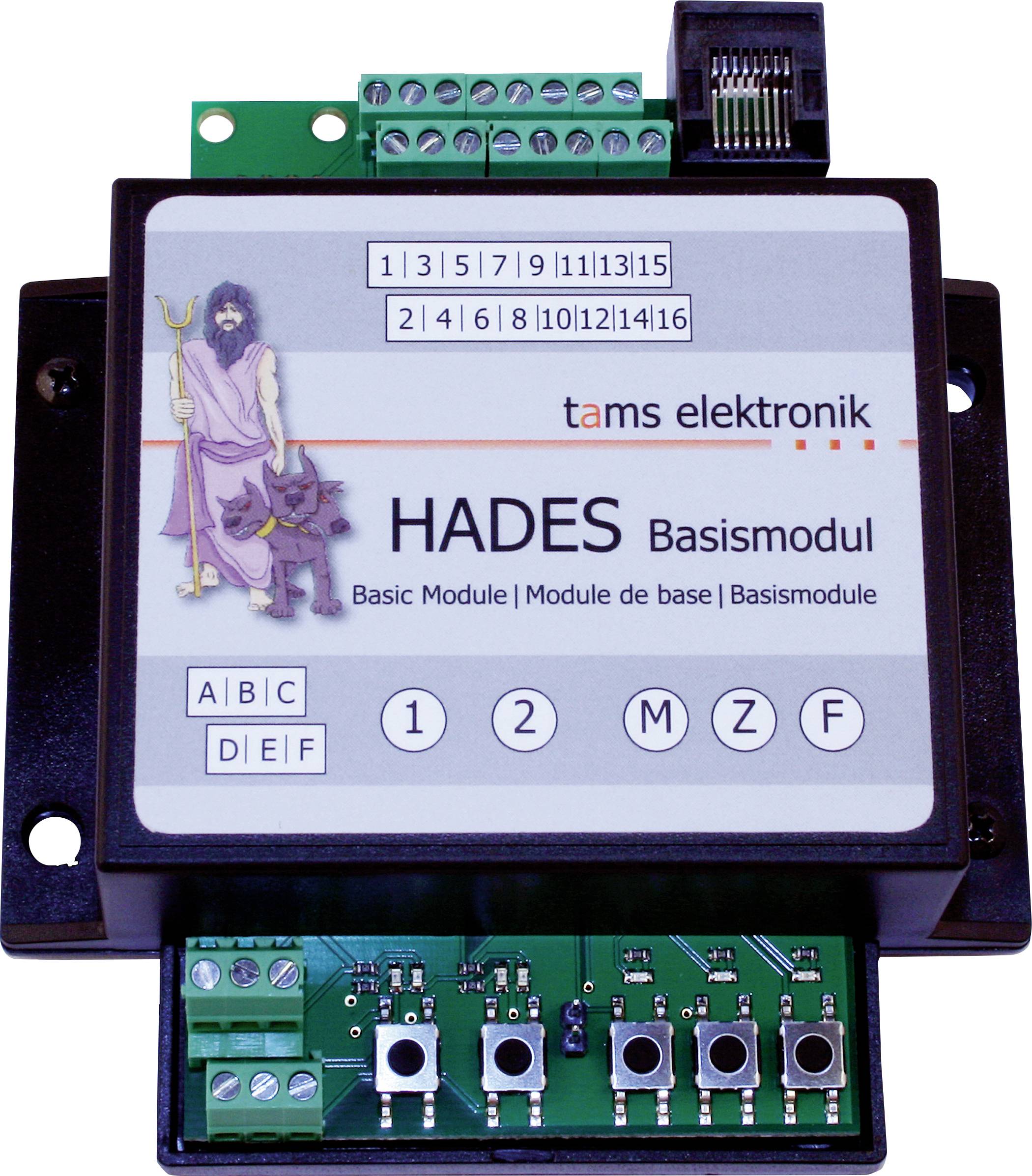

TAMS Elektronik 51-04117-01 řízení odstavného nádraží Příslušenství pro základní modul Hades
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (2 739,67 Kč / kus)
2 739,67 Kč
Bez DPH.
Doprava zdarma
Už jen 7 Ks skladem!
Technické parametry
- Napájecí napětí pro obvod: 12 - 18 v stejnosměrné nebo střídavé napětí. Poznámka: HADEM poskytuje proud pro spínání výhybky. Napájení by proto mělo být sladěno se jmenovitou velikostí a typem měkkýšů.
- Napájení koleje ve stínovém nádraží: Přes analogový jízdní transformátor nebo digitální pružné napětí
- Max. Výstupní proud 3.000 mA na odstavné kolej
- Další výstupy: 2 pro externí indikátor obsazenosti LED, napájecí napětí: Konstantní 5 V.
- Další vstupy: 2 pro externí tlačítka, 1 pro externí spínač
- Doba spuštění: 2 až 20 sekund (nastavitelné v krocích po 1 sekundách)
- Rozměry
- Rozměry desky 74 x 105 mm
- Rozměry včetně pouzdra: 100 x 112 x 35 mm
- Kategorie produktu
řízení odstavného nádraží
- Vlastnosti
pro základní modul Hades
- Provedení modelu
Příslušenství
- Délka
100 mm
- Šířka
112 mm
- V
35 mm
- Rozm.
(d x š x v) 100 x 112 x 35 mm
- Věkové kategorie
od 15 let
- UKCA
Ano
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3775676 TAMS Elektronik 51-04117-01 řízení odstavného nádraží Příslušenství pro základní modul Hades
Popis
Pro monitorování a řízení
2 odstavné koleje
Průjezd, nebo
V bodě zastavení na vstupu do stínového nádraží včetně signálu vjezdu
Vlaky projíždějící do stínového nádraží se automaticky projíždějí na první volnou kolej. Pokud je odstavná kolej volná, pak se HADA zapne v příslušné výhybce. Před vybočovací výhybkou je krátký úsek odstavné koleje bez proudu zapnut. Jakmile integrovaný hlásič obsazené koleje rozezná spotřebič na elektřinu, je postavena najížděcí výhybka a úsek po najetí je bezproudý. Vlak zastaví, bez ohledu na to, zda se lokomotivy táhne nebo posunuje.
Základní modul monitoruje a řídí první dvě odstavné koleje. Přídavný kolejový modul monitoruje a řídí 2 další odstavné koleje (lze připojit max. 15 modulů koleje).
V případě poruchy blikají LED diody a zablokují se další vlaky. Pokud je napětí kluzáku vypnuty, pokračuje provoz po opětovném zapnutí s nejnovějším nastavením.
· 2 až 32 odstavných kolejí
· Možnost nespravedlivého počtu odstavných kolejí
· Provozní režimy: „First-in-First-out“, náhodné ovládání, manuální spuštění pomocí tlačítka
· Připojení modulů pomocí RJ-45 propojovacích kabelů
· Zablokovat výjezd přes externí spínač na základním modulu
· Max. Výstupní proud 3000 mA na odstavné kolej.
Tento text byl přeložen strojově.
2 odstavné koleje
Průjezd, nebo
V bodě zastavení na vstupu do stínového nádraží včetně signálu vjezdu
Vlaky projíždějící do stínového nádraží se automaticky projíždějí na první volnou kolej. Pokud je odstavná kolej volná, pak se HADA zapne v příslušné výhybce. Před vybočovací výhybkou je krátký úsek odstavné koleje bez proudu zapnut. Jakmile integrovaný hlásič obsazené koleje rozezná spotřebič na elektřinu, je postavena najížděcí výhybka a úsek po najetí je bezproudý. Vlak zastaví, bez ohledu na to, zda se lokomotivy táhne nebo posunuje.
Základní modul monitoruje a řídí první dvě odstavné koleje. Přídavný kolejový modul monitoruje a řídí 2 další odstavné koleje (lze připojit max. 15 modulů koleje).
V případě poruchy blikají LED diody a zablokují se další vlaky. Pokud je napětí kluzáku vypnuty, pokračuje provoz po opětovném zapnutí s nejnovějším nastavením.
· 2 až 32 odstavných kolejí
· Možnost nespravedlivého počtu odstavných kolejí
· Provozní režimy: „First-in-First-out“, náhodné ovládání, manuální spuštění pomocí tlačítka
· Připojení modulů pomocí RJ-45 propojovacích kabelů
· Zablokovat výjezd přes externí spínač na základním modulu
· Max. Výstupní proud 3000 mA na odstavné kolej.
Tento text byl přeložen strojově.
Obsah balení
- 1 základní modul HADEN, provedení: Hotový přístroj v pouzdře
- 1 jumper
Doplňující informace
Poznámky
NAVIJÁK poskytuje proud pro spínání výhybky. Napájení by proto mělo být sladěno se jmenovitou velikostí a typem měkkýšů.
Pro analogové modelové železnice (DC a AC).
Pro digitální modelové železnice.
