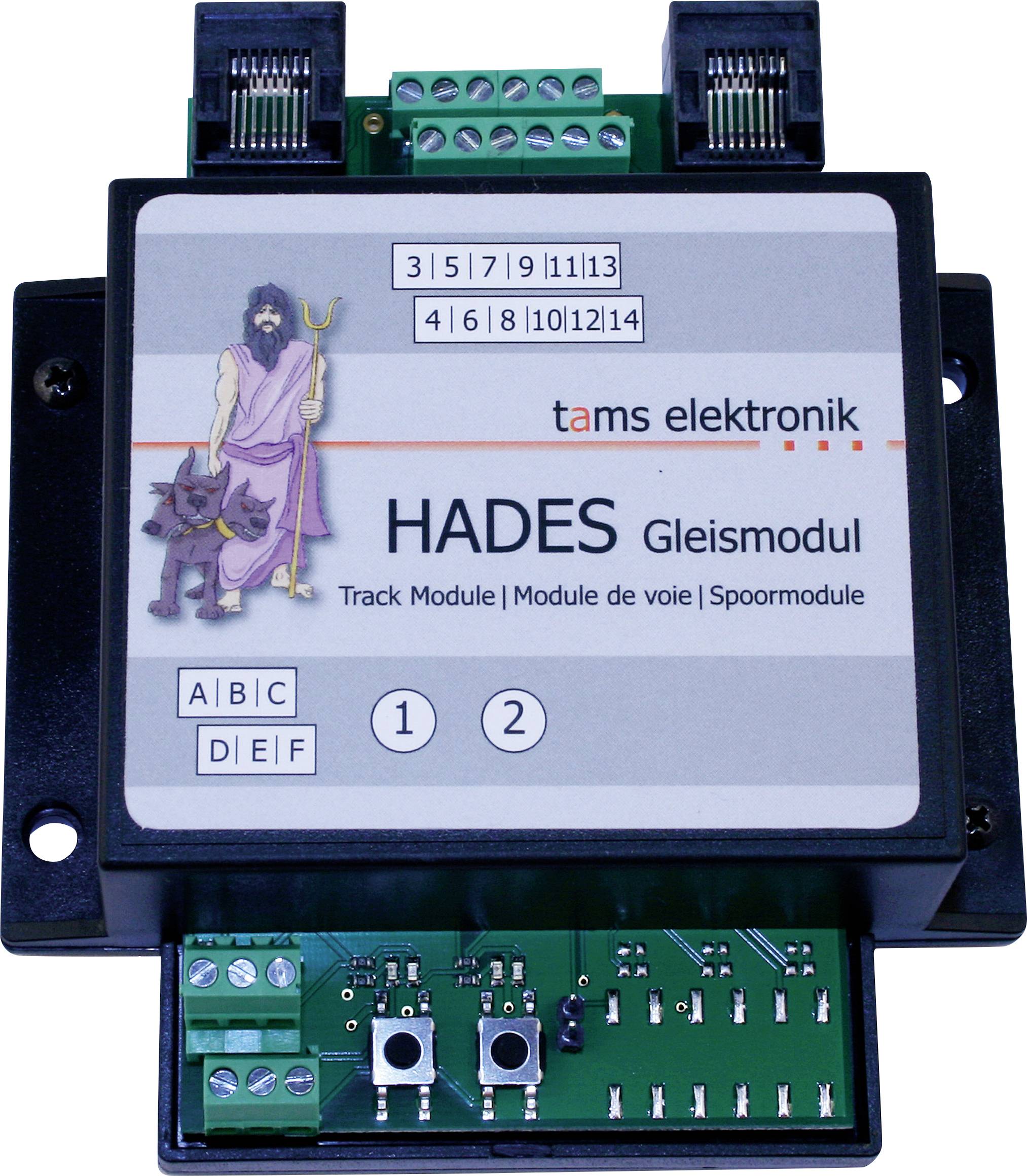

TAMS Elektronik 51-04157-01 řízení odstavného nádraží Příslušenství pro modul kolejnice Hades
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (1 999,17 Kč / kus)
1 999,17 Kč
Bez DPH.
Už jen 7 Ks skladem!
Hlavní benefity
TAMS Elektronik HADER železničního modulu
- Rozšiřovací modul pro řízení odstavného nádraží.
- Pro sledování a řízení max. 2 přídavných odstavných kolejí.
- Maximální počet dalších modulů koleje v řízení stínového nádraží: 15.
Technické parametry
- Napájecí napětí pro obvod: 12 - 18 v stejnosměrné nebo střídavé napětí. Poznámka: HADEM poskytuje proud pro spínání výhybky. Napájení by proto mělo být sladěno se jmenovitou velikostí a typem měkkýšů.
- Napájení koleje ve stínovém nádraží: Přes analogový jízdní transformátor nebo digitální pružné napětí
- Max. Výstupní proud 3.000 mA na odstavné kolej
- Další výstupy: 2 pro externí indikátor obsazenosti LED, napájecí napětí: Konstantní 5 V.
- Další vstupy: 2 pro externí tlačítka, 1 pro externí spínač
- Doba spuštění: 2 až 20 sekund (nastavitelné v krocích po 1 sekundách)
- Rozměry desky 74 x 105 mm
- Rozměry včetně pouzdra: 100 x 112 x 35 mm
- Kategorie produktu
řízení odstavného nádraží
- Vlastnosti
pro modul kolejnice Hades
- Provedení modelu
Příslušenství
- Délka
100 mm
- Šířka
112 mm
- V
35 mm
- Rozm.
(d x š x v) 100 x 112 x 35 mm
- Věkové kategorie
od 15 let
- UKCA
Ano
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3775677 TAMS Elektronik 51-04157-01 řízení odstavného nádraží Příslušenství pro modul kolejnice Hades
Popis
Vlaky projíždějící do stínového nádraží se automaticky projíždějí na první volnou kolej. Pokud je odstavná kolej volná, pak se HADA zapne v příslušné výhybce. Před vybočovací výhybkou je krátký úsek odstavné koleje bez proudu zapnut. Jakmile integrovaný hlásič obsazené koleje rozezná spotřebič na elektřinu, je postavena najížděcí výhybka a úsek po najetí je bezproudý. Vlak zastaví, bez ohledu na to, zda se lokomotivy táhne nebo posunuje.
Základní modul monitoruje a řídí první dvě odstavné koleje. Přídavný kolejový modul monitoruje a řídí 2 další odstavné koleje (lze připojit max. 15 modulů koleje).
V případě poruchy blikají LED diody a zablokují se další vlaky. Pokud je napětí kluzáku vypnuty, pokračuje provoz po opětovném zapnutí s nejnovějším nastavením.
· 2 až 32 odstavných kolejí
· Možnost nespravedlivého počtu odstavných kolejí
· Provozní režimy: „First-in-First-out“, náhodné ovládání, manuální spuštění pomocí tlačítka
· Připojení modulů pomocí RJ-45 propojovacích kabelů
· Zablokovat výjezd přes externí spínač na základním modulu
· Max. Výstupní proud 3000 mA na odstavné kolej.
Tento text byl přeložen strojově.
Základní modul monitoruje a řídí první dvě odstavné koleje. Přídavný kolejový modul monitoruje a řídí 2 další odstavné koleje (lze připojit max. 15 modulů koleje).
V případě poruchy blikají LED diody a zablokují se další vlaky. Pokud je napětí kluzáku vypnuty, pokračuje provoz po opětovném zapnutí s nejnovějším nastavením.
· 2 až 32 odstavných kolejí
· Možnost nespravedlivého počtu odstavných kolejí
· Provozní režimy: „First-in-First-out“, náhodné ovládání, manuální spuštění pomocí tlačítka
· Připojení modulů pomocí RJ-45 propojovacích kabelů
· Zablokovat výjezd přes externí spínač na základním modulu
· Max. Výstupní proud 3000 mA na odstavné kolej.
Tento text byl přeložen strojově.
Obsah balení
- 1 kolejový modul naviják, provedení: Hotový přístroj v pouzdře
- 1 jumper
- 1 patch kabel s konektory RJ-45 (délka 0,5 m)
Doplňující informace
Poznámky
NAVIJÁK poskytuje proud pro spínání výhybky. Napájení by proto mělo být sladěno se jmenovitou velikostí a typem měkkýšů.
Pro analogové modelové železnice (DC a AC).
Pro digitální modelové železnice.
