TAMS Elektronik 41-04414-01-C LD-G-41 Next18 lokomotivní dekodér modul, bez kabelu

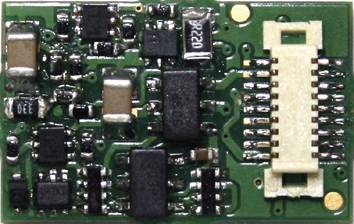

Elektronická deska plošných spojů s různými mikročipy a bílou zástrčkou; zobrazuje komplexní uspořádání elektrických obvodů.

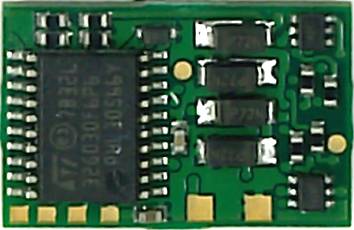

Zelená deska plošných spojů s elektronickými komponenty, včetně velkého černého čipu a několika menších součástek.

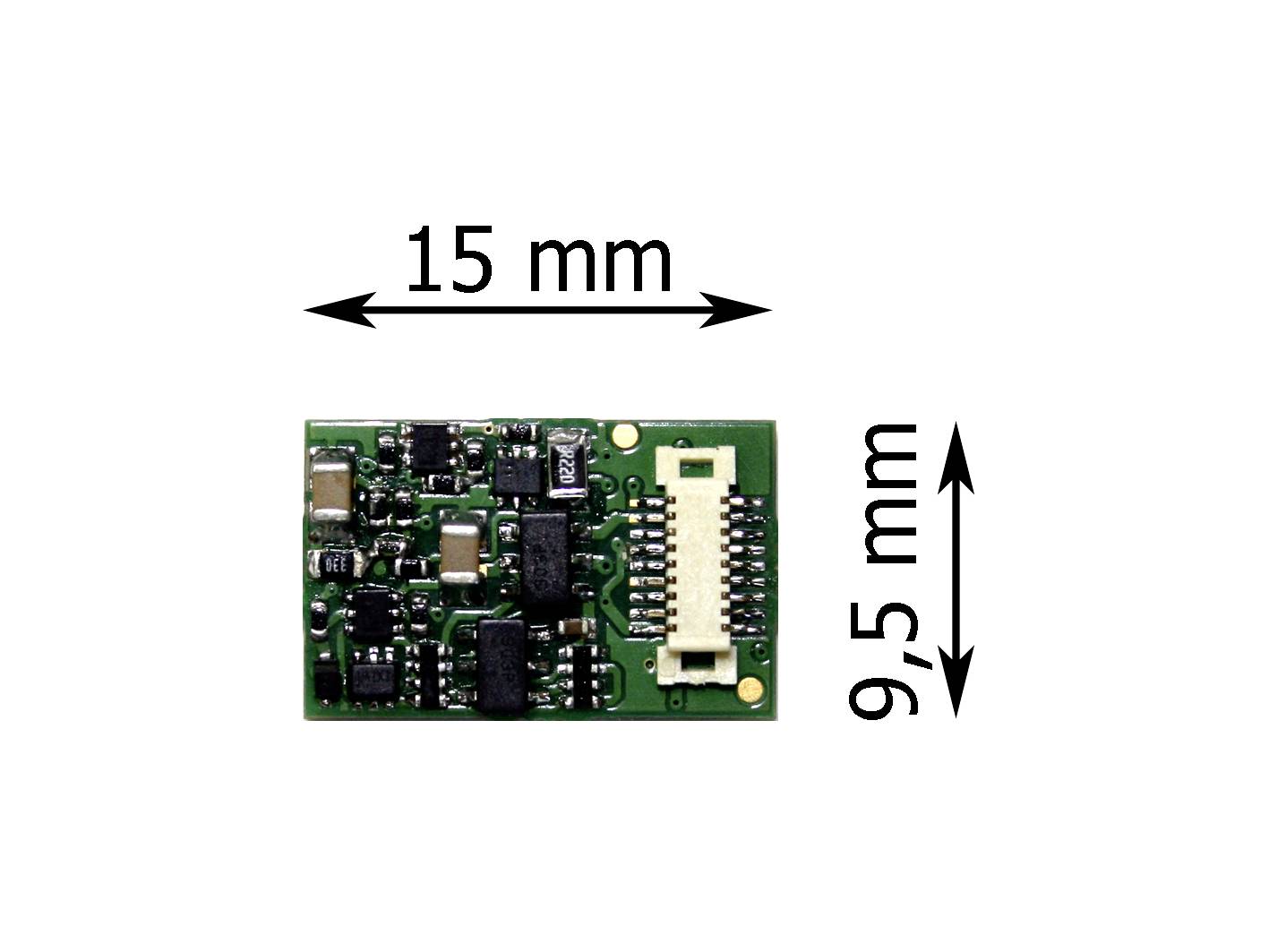

Malý elektronický modul o rozměrech 15 mm x 9,5 mm.

1/3

Okamžité doručení: Út 1. 9.

22 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (632,23 Kč / kus)

632,23 Kč

Bez DPH.

Nahlásit právní incident

Hlavní benefity

Lokodekodér LD-G-41 s rozhraním Next18

Plně obsazeno rozhraní Next18
Podpora brzdění ABC a konstantní brzdné dráhy

Technické parametry

Datové formáty: Motorola-II (MM2/14, MM2/27b), DCC (DCC/14, DCC/28, DCC/128, DCC/SDF podle norem NMRA a RCN)
Formáty pro automatické přihlášení kódů vozidel: DCC-a podle RCN-218 (lze vypnout)
Formát zpětného hlášení: RailCom podle RCN-217 (lze vypnout)
Next18 rozhraní podle RCN-118
4 zesílené funkční výstupy (F0f, F0f, AUX1 a AUX2)
2 nezvyztužené výstupy (AUX5 a AUX6)
V závislosti na konfiguraci: 2 nezesílené výstupy (AUX3 a AUX4) nebo 2 konektory pro sběrnici (např. „data (data)“ a „takt (CLOCK)“ na rozhraní SUSI
1 konektor pro externí rozpěrné ko (kapacita 100 až 220 μF, napětí min. 25 v) nebo externí vyrovnávací obvod
Zdroj napětí: Digitální napětí 12 - 20 v nebo analogový Trafo (stejnosměrné napětí)
Odběr proudu (bez připojených spotřebičů): Max. 20 mA
Maximální celkový proud: 1.000 mA
Maximální proud motoru: 500 mA
Maximální proud na funkční výstup: Zesílené funkční výstupy (F0f, F0f, AUX1 a AUX2): 100 mA, nezesílené funkční výstupy (AUX3, AUX4, AUX5, AUX6): 0,5 mA
Stupeň krytí: IP 00 (stupeň krytí: Bez ochrany proti cizím tělesům, dotyku nebo vodě)
Ochrana proti přetížení: Automatické vypnutí dekodéru při překročení přípustného proudu motoru nebo celkového proudu
Hmotnost: cca 0,6 g

Kategorie produktu: lokomotivní dekodér

Výrobce dekodéru: Tams

Digitální formát: DCC
MM

Motor: DC motor

Provedení dekodéru: modul
bez kabelu

Rozhraní: bez kabelu

Počet výstupů: 4 x

Počet spíncích funkcí: 2

Jízdní stupně: 14, 27b

Proud na spínacích výstupech (max.): 100 mA

Max. celkový proud: 1000 mA

Max. proud motoru: 500 mA

Integrovaná automatika ovládání provozu: Ano

Zátěžová regulace: Ano

Integrovaná automatika ovládání provozu: Ano

Rozhraní Susi: Ano

Integrovaná automatika ovládání provozu: Ano

Integrovaná automatika ovládání provozu: Ano

Délka: 15 mm

Šířka: 9.5 mm

V: 2.9 mm

Věkové kategorie: od 15 let

Rozm.: (d x š x v) 15 x 9.5 x 2.9 mm

Číslo výrobce: 41-04414-01-C

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3207329 TAMS Elektronik 41-04414-01-C LD-G-41 Next18 lokomotivní dekodér modul, bez kabelu

Popis

Digitální provoz ve formátu Motorola II:
Maximálně 255 adres
14 nebo 27b jízdní stupně
Funkce F0 až F8 (F5 až F8 přes druhou adresu)
Programování: Registr

Digitální provoz ve formátu DCC:
127 základních adres nebo 10.239 rozšířených adres
14, 28 nebo 128 jízdní stupně
Funkce F0 až F28
Programování: Konfigurační proměnné (Direct Programming na programovacím lemu, DCC-konforming) nebo POM (programování programu na Main = programování hlavních kolejí)

Analogový režim:
Analogové systémy s stejnosměrným trafa
Automatické rozpoznání analogového řízení
Odpojitelné

Přizpůsobení různým typům motorů a lokům:
Nastavení parametrů regulace zatížení (KP, KI, KD)
Faktor zesílení
Definice lineárního (případně ohnutého) rychlostního stupně nastavováním rychlosti nájezdu, středu a maximální rychlosti
V režimu 27-/28-stupňové řízení: Individuální přiřazení napětí motoru k jednotlivým stupňům řízení
Rozjížděcí kick

Manévrovací rozsah:
Snížení rychlosti všech stupňů o cca 50 %
Přepnutí do posunování s funkčním tlačítkem

Zpoždění rozjezdu a brždění:
Oddělené nastavení
Zapínání a vypínání funkčním tlačítkem

Automatické průběhy
Automatické brzdění v případě nesouměrného napětí (metoda ABC)
Automatická kyvadlová automatika (metoda ABC)
Brzdění při stejnosměrném napětí (brzdná dráha Märklin)
Zapnutí a vypnutí v závislosti na rychlosti. Příklady použití: Zapnutí a vypnutí dálkového světla nebo osvětlení kabiny.
Funkce manévrování prostřednictvím přiřazení posunovacích vstupů a posunovacích světel ke stejnému funkacímu tlačítka
Konstantní brzdná dráha
Automatické přihlášení přes DCC-A.

Funkční výstupy
Přiřazení funkcí k výstupům pomocí funkce Mapping podle RCN-227. Každá funkce (F0 až F28, každá zvlášť pro jízdu vpřed a vzad) může mít jeden nebo více výstupů. Navíc je zde možnost přiřazení funkcí k jiné funkci než „VYPÍNAČ“.

Efekty funkčních výstupů:
Spínání závislé na směru jízdy
Ranžírovací světlo: Při přepnutí do režimu ranžír se současně zapínají a vypnou signály pro normální provoz.
Inverzní spínání: Při poloze „on“ se přiřadený výstup zapne při poloze „off“.
Blikání: Díky rozdělení funkce blikání na 2 výstupy a funkci „obráceného spínání“ na jeden ze dvou výstupů vzniká možnost vytvoření vyměnitelné levice. Frekvence blikání se nastavuje samostatně pro každý výstup.
Stmívání: Pro snížení napětí na výstupu. Příklad použití: Starší vozidla určená k analogovému provozu mohou být ztlumena a nemusí být po montáži dekodéru vyměněna.
Postupné ztlumení a ztlumení: Pro postupné zvyšování nebo snižování napětí na výstupu: Příklad použití: Simulace starých olejových nebo klasických žárovek.
Simulace ohně
Zapnutí/vypnutí při definovaném napětí (rychlost)

Spuštění funkcí:
Ovládání funkčních tlačítek / zapnutí / vypnutí funkcí

Zpětné hlášení s RailCom
RailCom vysílač podle RCN-217: Vysílání dekóderové adresy
Vysílání dynamických informací o radaru: Statistika příjmu
Interpretování CVS
