TAMS Elektronik 42-01194-01-C FD-Next18 funkční dekodér bez kabelu
EAN:
Označení výrobce:
Objednací číslo:
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
420,66 Kč
3
4% = 18,76 Kč
401,90 Kč
5
7% = 29,28 Kč
391,38 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (420,66 Kč / kus)
420,66 Kč
Bez DPH.
Hlavní benefity
Funkční FD dekodér-Next s rozhraním Next18
- Všechny funkce rozhraní Next18 včetně SUSI

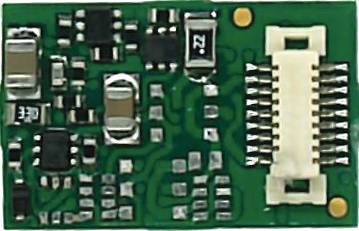

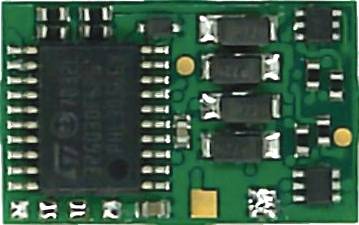

- SMD osazená deska
Technické parametry
- Datové formáty: Motorola-II (MM2/14, MM2/27b), DCC (DCC/14, DCC/28, DCC/128, DCC/SDF podle norem NMRA a RCN)
- Formáty pro automatické přihlášení kódů vozidel: DCC-a podle RCN-218 (lze vypnout)
- Formát zpětného hlášení: RailCom podle RCN-217 (lze vypnout)
- Next18 rozhraní podle RCN-118
- 4 zesílené funkční výstupy (F0f, F0f, AUX1 a AUX2)
- 2 nezvyztužené výstupy (AUX5 a AUX6)
- V závislosti na konfiguraci: 2 nezesílené výstupy (AUX3 a AUX4) nebo 2 konektory pro sběrnici (např. „data (data)“ a „takt (CLOCK)“ na rozhraní SUSI
- 1 konektor pro externí rozpěrné ko (kapacita 100 až 220 μF, napětí min. 35 v) nebo externí vyrovnávací obvod
- Zdroj napětí: Digitální napětí 12 - 20 v nebo analogový Trafo (stejnosměrné napětí)
- Odběr proudu (bez připojených spotřebičů): Max. 20 mA
- Stupeň krytí: IP 00 (stupeň krytí: Bez ochrany proti cizím tělesům, dotyku nebo vodě)
- Ochrana proti přetížení: Automatické vypnutí dekodéru při překročení přípustného proudu motoru nebo celkového proudu
- Hmotnost: cca 0,6 g
- Kategorie produktu
funkční dekodér
- Výrobce dekodéru
Tams
- Digitální formát
DCC
MM
- Provedení dekodéru
bez kabelu
- Rozhraní
bez kabelu
- Nastavitelné efekty
stmívání
blikání
seřazovací světlo
osvětlení
jednoduché blikání
kopání
světelné signály
vnitřní osvětlení
- Počet výstupů
4 x
- Počet spíncích funkcí
4
- Rozsah adres
DCC: 127 oder 10.239 | MM: 255
- Charakteristiky nájezdu a brždění, samostatně nastavitelné
Ne
- Max. celkový proud
1000 mA
- Možný analogový režim
Ano
- Integrovaná automatika ovládání provozu
Ano
- Zátěžová regulace
Ano
- Integrovaná automatika ovládání provozu
Ano
- Rozhraní Susi
Ano
- Integrovaná automatika ovládání provozu
Ne

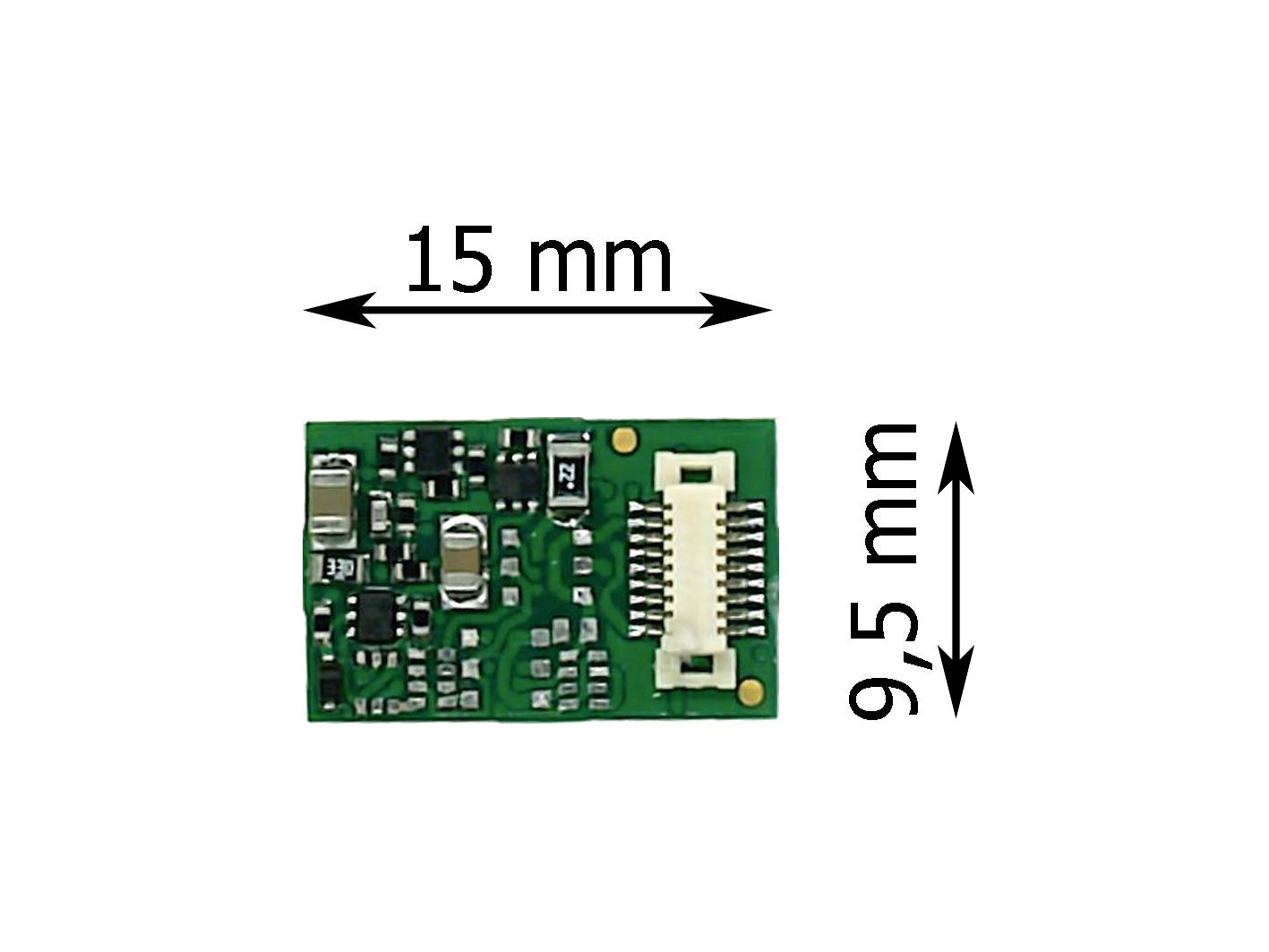

- Délka
15 mm
- Šířka
9.5 mm
- V
2.9 mm
- Věkové kategorie
od 15 let
- Rozm.
(d x š x v) 15 x 9.5 x 2.9 mm
- Číslo výrobce
42-01194-01-C
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3207337 TAMS Elektronik 42-01194-01-C FD-Next18 funkční dekodér bez kabelu
Návod k obsluze a bezpečnostní pokyny 3207337 TAMS Elektronik 42-01194-01-C FD-Next18 funkční dekodér bez kabelu
Popis
Digitální provoz ve formátu Motorola II:
Maximálně 255 adres
14 nebo 27b jízdní stupně
Funkce F0 až F8 (F5 až F8 přes druhou adresu)
Programování: Registr
Digitální provoz ve formátu DCC:
127 základních adres nebo 10.239 rozšířených adres
14, 28 nebo 128 jízdní stupně
Funkce F0 až F28
Programování: Konfigurační proměnné (Direct Programming na programovacím lemu, DCC-konforming) nebo POM (programování programu na Main = programování hlavních kolejí)
Analogový režim:
Analogové systémy s stejnosměrným trafa
Automatické rozpoznání analogového řízení
Odpojitelné
Automatické průběhy
Zapnutí a vypnutí v závislosti na rychlosti. Příklady použití: Zapnutí a vypnutí dálkového světla nebo osvětlení kabiny.
Automatické přihlášení přes DCC-A.
Funkční výstupy
Přiřazení funkcí k výstupům pomocí funkce Mapping podle RCN-227. Každá funkce (F0 až F28, každá zvlášť pro jízdu vpřed a vzad) může mít jeden nebo více výstupů. Navíc je zde možnost přiřazení funkcí k jiné funkci než „VYPÍNAČ“.
Přiřazení výstupů k funkcím: Volně volitelné
Efekty funkčních výstupů:
Spínání závislé na směru jízdy
Ranžírovací světlo: Při přepnutí do režimu ranžír se současně zapínají a vypnou signály pro normální provoz.
Inverzní spínání: Při poloze „on“ se přiřadený výstup zapne při poloze „off“.
Blikání: Díky rozdělení funkce blikání na 2 výstupy a funkci „obráceného spínání“ na jeden ze dvou výstupů vzniká možnost vytvoření vyměnitelné levice. Frekvence blikání se nastavuje samostatně pro každý výstup.
Stmívání: Pro snížení napětí na výstupu. Příklad použití: Starší vozidla určená k analogovému provozu mohou být ztlumena a nemusí být po montáži dekodéru vyměněna.
Postupné ztlumení a ztlumení: Pro postupné zvyšování nebo snižování napětí na výstupu: Příklad použití: Simulace starých olejových nebo klasických žárovek.
Simulace ohně
Zapnutí/vypnutí při definovaném napětí (rychlost)
Spuštění funkcí:
Ovládání funkčních tlačítek / zapnutí / vypnutí funkcí
Zpětné hlášení s RailCom
RailCom vysílač podle RCN-217: Vysílání dekóderové adresy
Vysílání dynamických informací o radaru: Statistika příjmu
Interpretování CVS
