Name: Siemens 3RT2325-2AK60 stykač 4 spínací kontakty s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks
Brand: Siemens
SKU: 1729894
Availability: BackOrder

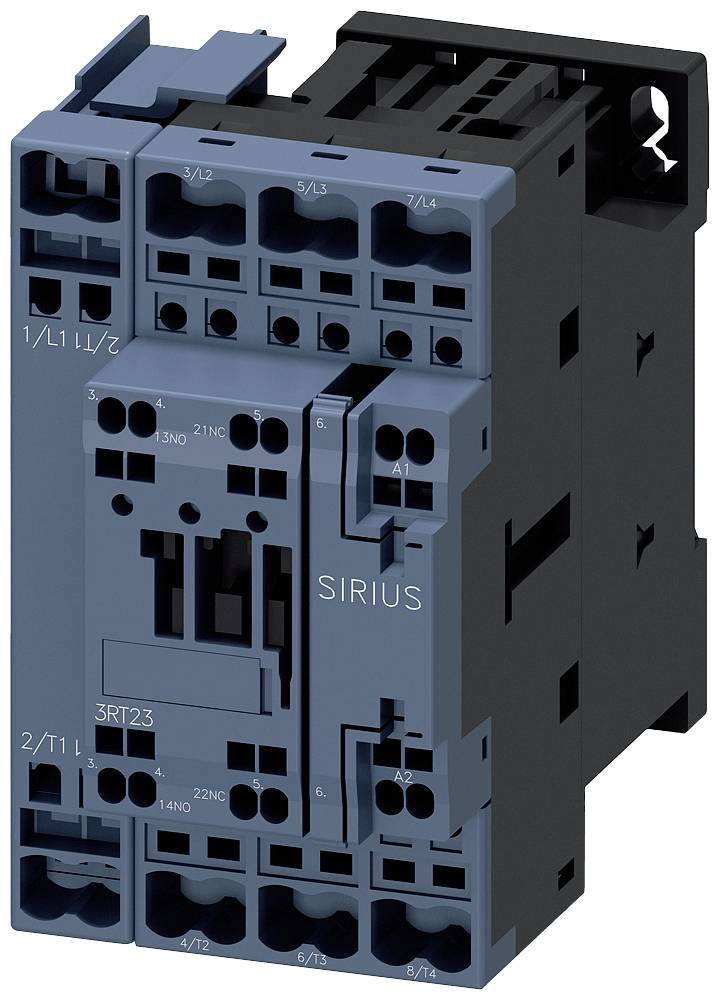

Obrázek modrého stykače SIRIUS s číslem modelu 3RT23. Zobrazuje připojovací místa a technické detaily zařízení.

Otevřená elektrická rozvodná skříň odhaluje elektronické komponenty, přičemž skrz deštěm zarosené okno je vidět výrobní stroj.

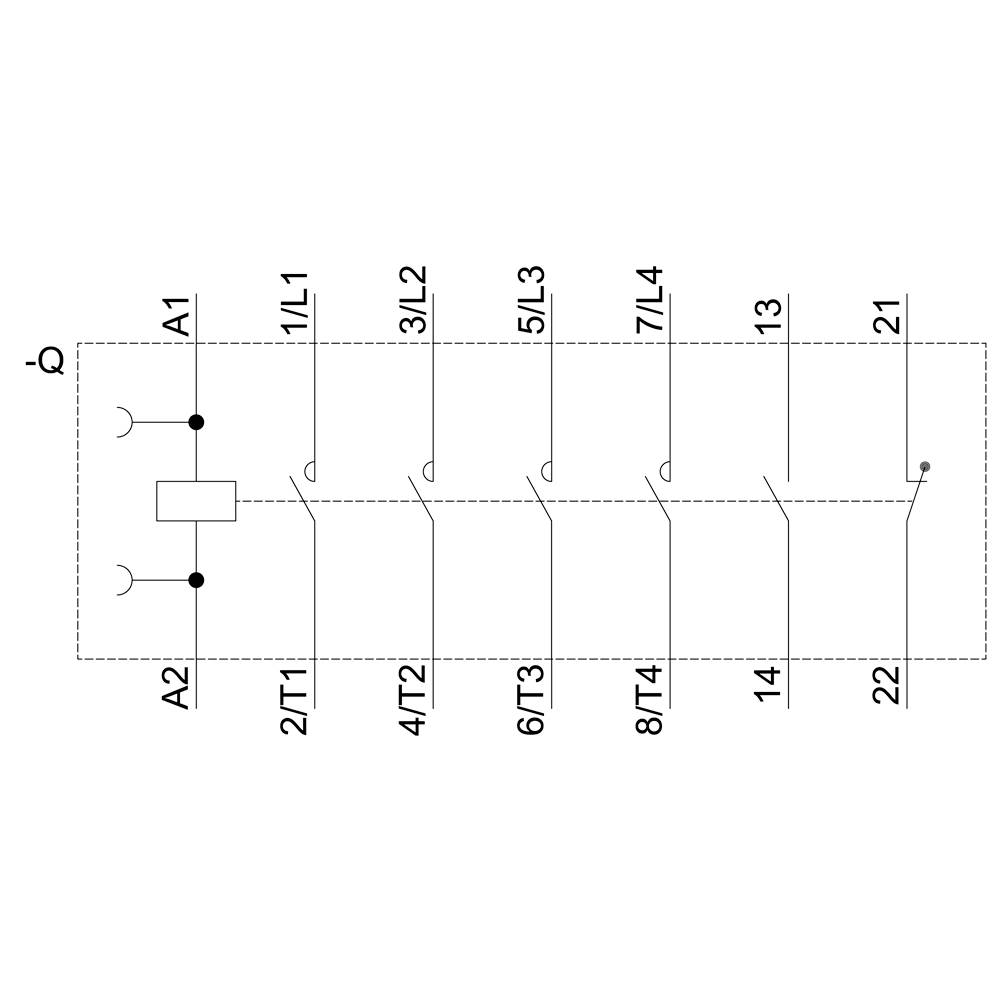

Schéma zapojení stykače zobrazuje svorky a kontakty pro A1, A2, 1L1, 3L2, 5L3, 2/T1, 4/T2, 6/T3, 7/L4, 8/T4. Propojovací spoje jsou vyznačeny.

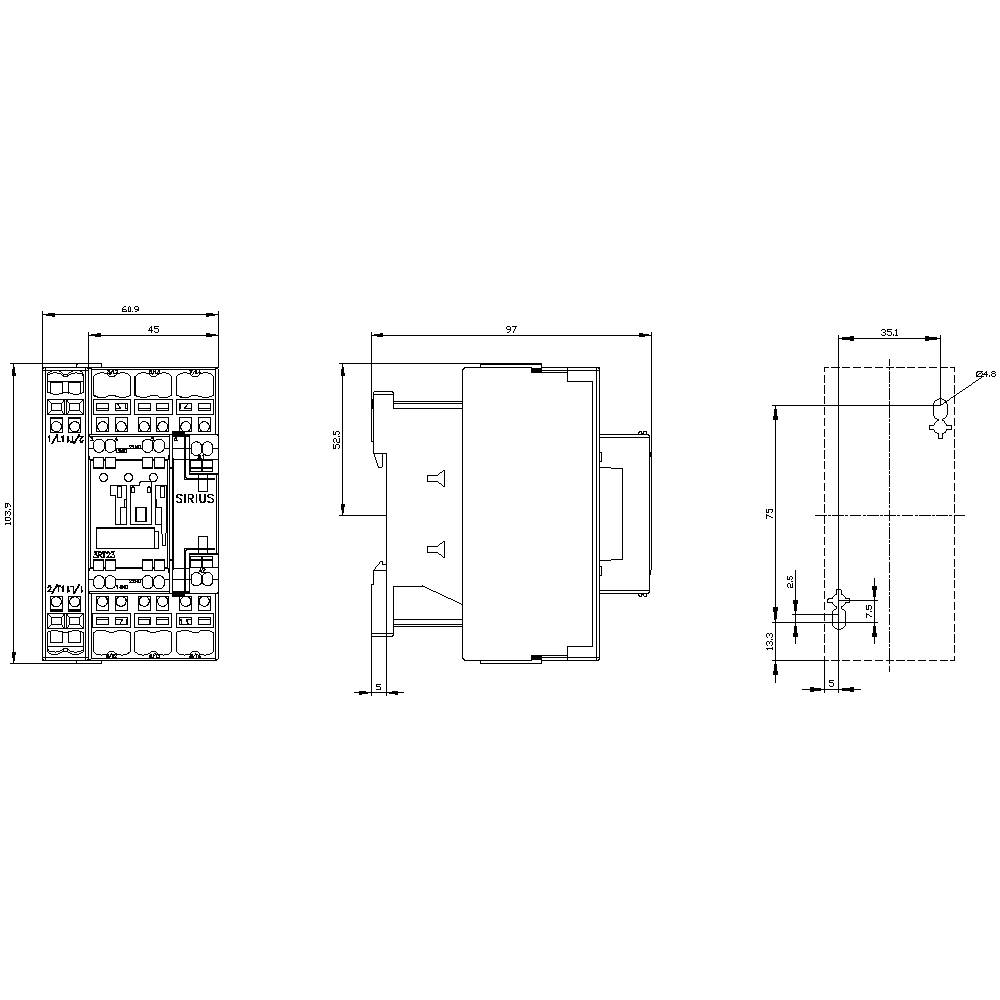

Technický výkres elektrického zařízení s rozměry; přední, boční a horní pohled. Rozměry jsou uvedeny v milimetrech.

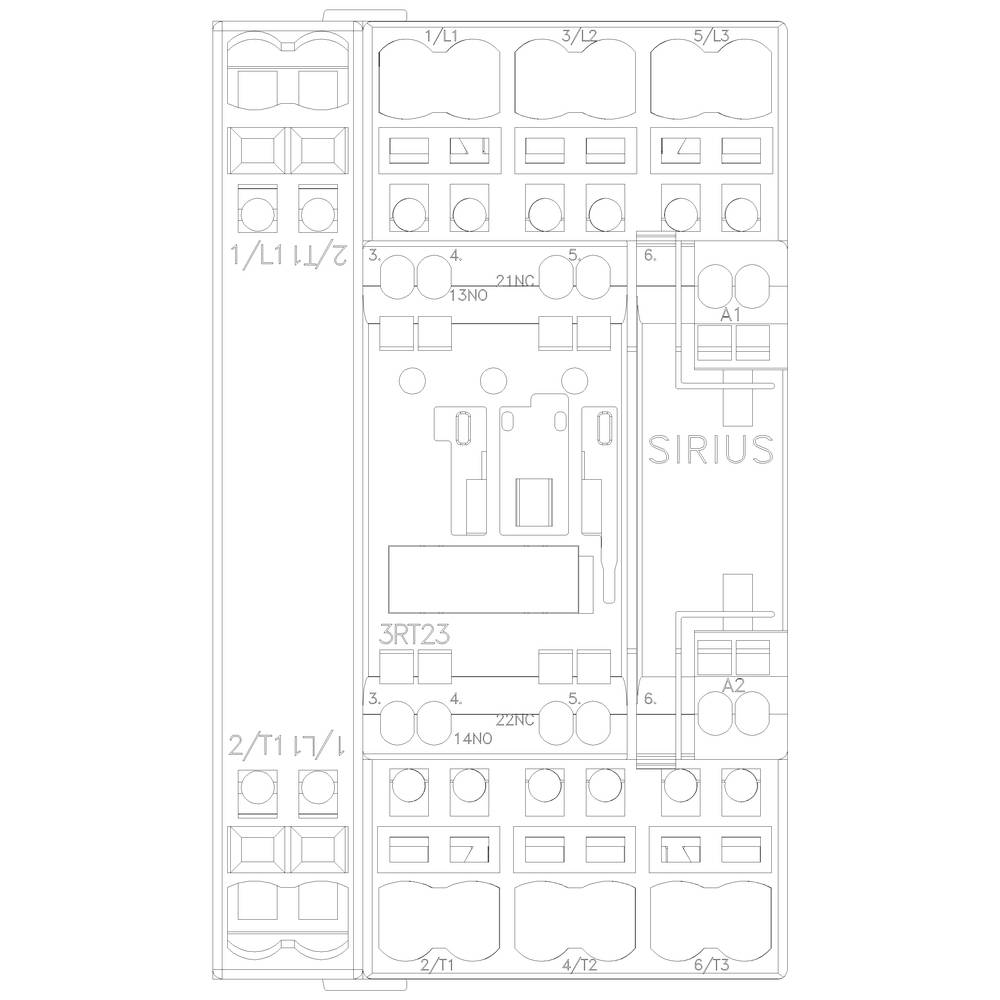

Schéma elektrického stykače, model 'SIRIUS', zobrazuje připojovací svorky a jejich označení, včetně 1/L1, 2/T1.

1/5

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

4pólový

Připojení

přípojka s pružinovým protitahem

Druh obalu

Piece

Typ

3RT2325-2AK60

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 610,74 Kč / kus)

2 610,74 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: AC
Průřez vodiče jednožilové nebo vícežilové: 10 mm²
Průřez vodiče lanková: 6 mm²

Druh obalu: Piece

Kategorie produktu: stykač

Typ: 3RT2325-2AK60

Konstrukční velikost: S0

Počet pólů: 4pólový

Typ kontaktu: 4 spínací kontakty

Pomocný kontakt: 1 spínací kontakt
1 rozpínací kontakt

Řídicí napětí (min.): 110 V/AC

Řídicí napětí (max.): 120 V/AC

Rozsah řídicího napětí: 110 - 120 V/AC

Spínací napětí (max.): 400 V/AC

Konstantní proud (max.): 35 A

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s pomocným kontaktem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 60 mm

V: 102 mm

Hloubka: 97 mm

Rozm.: (š x v x h) 60 x 102 x 97 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 7.5 kW

: 4

: 1

: 1

: 15.5 A

: 35 A

: Spring clamp connection

: AC

: 15.5 A

: 7.5 kW

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Výkon

Jmenovité napětí

Siemens 3RT2023-1AP00 stykač 3 spínací kontakty 4 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1746216

Okamžité doručení: Út 13. 10.

6 KsConrad Electronic

4 kW

690 V/AC

Min.: 1

Násobky: 1

1 404,13 Kč^*

Siemens 3RT2023-1AP04 stykač 3 spínací kontakty 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1746217

Okamžité doručení: Út 13. 10.

2 KsConrad Electronic

690 V/AC

Min.: 1

Násobky: 1

1 404,13 Kč^*

Siemens 3RT2023-1BB40 stykač 3 spínací kontakty 4 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1746220

Okamžité doručení: Út 13. 10.

4 KsConrad Electronic

4 kW

690 V/AC

Min.: 1

Násobky: 1

1 888,43 Kč^*

Siemens 3RT2023-1BB44 stykač 3 spínací kontakty 3.67749375 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1746221

Doručení: St 21. 10.

Conrad Electronic

3.67749375 kW

690 V/AC

Min.: 1

Násobky: 1

2 045,45 Kč^*

Siemens 3RT2024-1AP00 stykač 3 spínací kontakty 5.5 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1750244

Okamžité doručení: Út 13. 10.

7 KsConrad Electronic

5.5 kW

690 V/AC

Min.: 1

Násobky: 1

1 536,36 Kč^*

Siemens 3RT2024-1AP04 stykač 3 spínací kontakty 5.5 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1747008

Okamžité doručení: Út 13. 10.

4 KsConrad Electronic

5.5 kW

690 V/AC

Min.: 1

Násobky: 1

2 172,73 Kč^*

Siemens 3RT2024-1BB40 stykač 3 spínací kontakty 5.5 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1747010

Okamžité doručení: Út 13. 10.

2 KsConrad Electronic

5.5 kW

690 V/AC

Min.: 1

Násobky: 1

2 061,98 Kč^*

Siemens 3RT2024-1BB44 stykač 3 spínací kontakty 5.5 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1747012

Doručení: St 21. 10.

Conrad Electronic

5.5 kW

690 V/AC

Min.: 1

Násobky: 1

2 194,21 Kč^*

Siemens 3RT2025-1AL20 stykač 3 spínací kontakty 7.5 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1702404

Okamžité doručení: Út 13. 10.

9 KsConrad Electronic

7.5 kW

690 V/AC

Min.: 1

Násobky: 1

1 536,36 Kč^*

Siemens 3RT2025-1AL24 stykač 3 spínací kontakty 7.5 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1741022

Doručení: St 21. 10.

Conrad Electronic

7.5 kW

690 V/AC

Min.: 1

Násobky: 1

2 714,88 Kč^*

Ke stažení

List technických údajů

List technických údajů 1729894 Siemens 3RT2325-2AK60 stykač 4 spínací kontakty s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1729894 Siemens 3RT2325-2AK60 stykač 4 spínací kontakty s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Popis

Ochrana, 4 S, AC-1: 35 A 110 V/AC, 50 Hz, 120 V, 60 Hz, 4pólová, 4S, velikost S0, pružinová spojka 1 S + 1 O ochrana integrovaný SIRIUS 3RT23 pro spínání ohmických spotřebičů. Které stykače 3RT23 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Mnoho zařízení kombinací jsou z výroby. Které stykače nabízí pro každou aplikaci optimální připojení k ovládání (paralelní, přes ASi nebo IO-Link). Integrovaný pomocný snižují složitost vašeho stavebnicové konstrukci. Připojení vpředu umožňují snadné zapojení. 3RT23 jsou pevně na ochranu klimatu a celosvětově (schváleno např. IEC a UL/CSA). Jsou v různých velikostí a ve velkém rozsah výkonu v AC a DC ovládání. Kromě šroubové připojení technice i celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení k dispozici. Komplexní příslušenství, jako např. pomocný, Hilfsausloser atd. je fotografovat pro všechny velikosti. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
