Siemens 3RA2814-2AW10 3RA28142AW10 pomocný spínač, 0.05 - 100 s, 1 ks

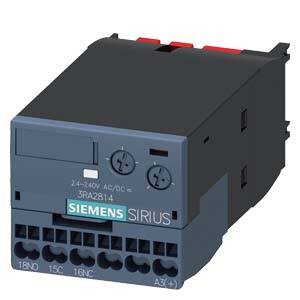

Relé Siemens SIRIUS, model 3RA2814, pro použití v AC/DC elektrických obvodech o napětí 24-240V s vícenásobnými připojovacími svorkami.

Ilustrační obrázek

Otevřená rozváděčová skříň obsahující elektrické komponenty a kabeláž používané pro ovládání zařízení.

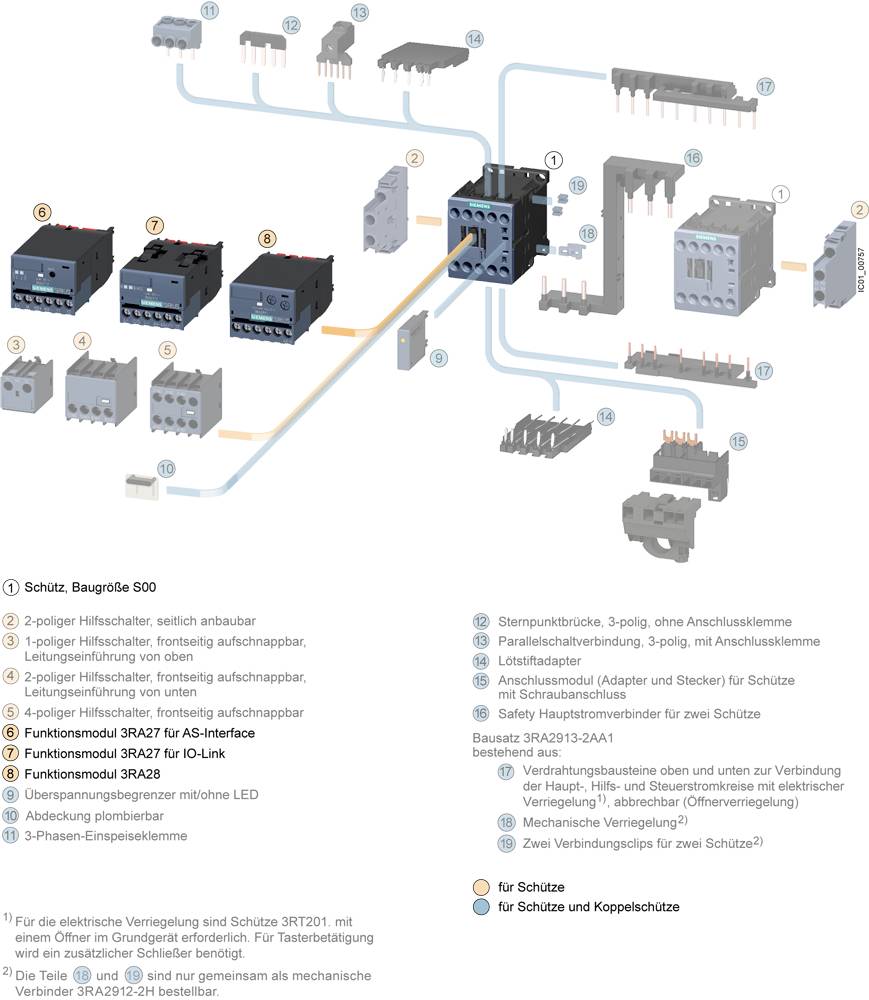

Diagram zobrazuje různé elektrické spínací moduly a jejich varianty zapojení, se zaměřením na stykače a příslušné příslušenství.

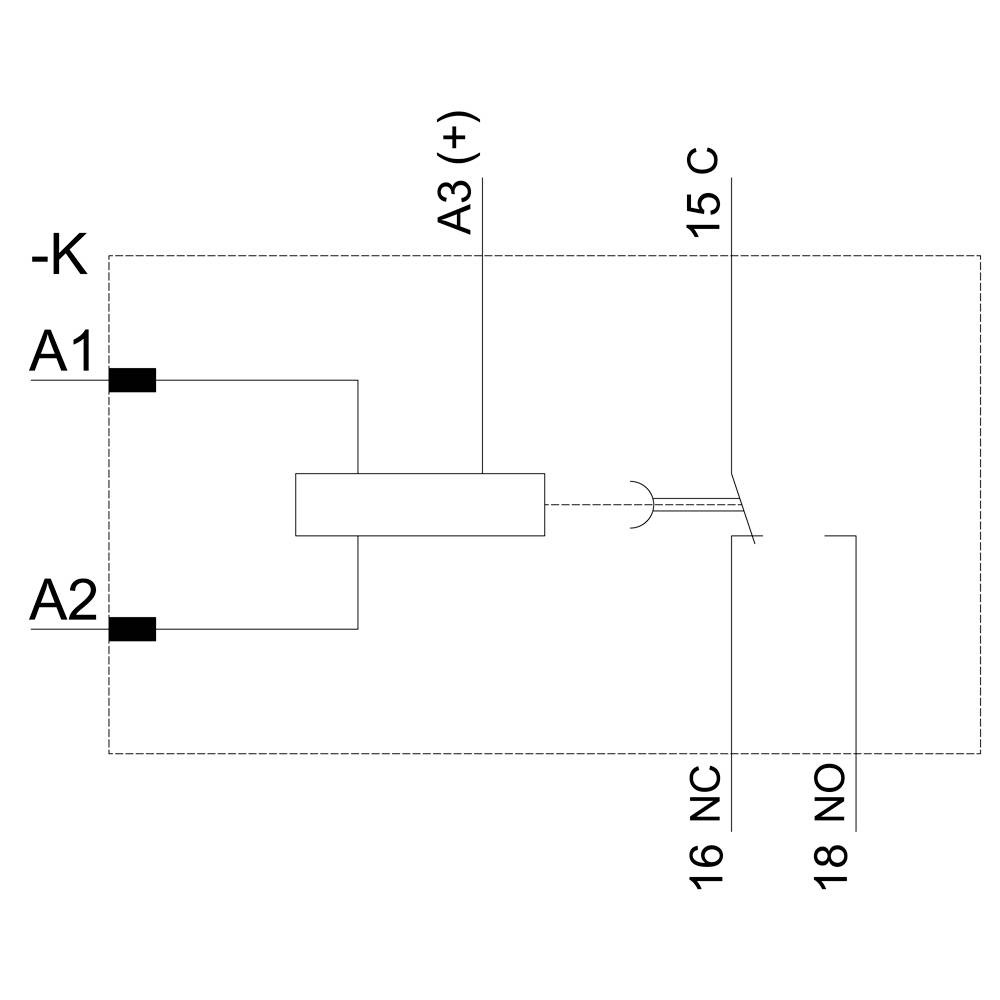

Schéma zapojení relé: A1 a A2 jsou svorky cívky, A3 je kladná svorka. Kontakty jsou 15 C, 16 NC, 18 NO.

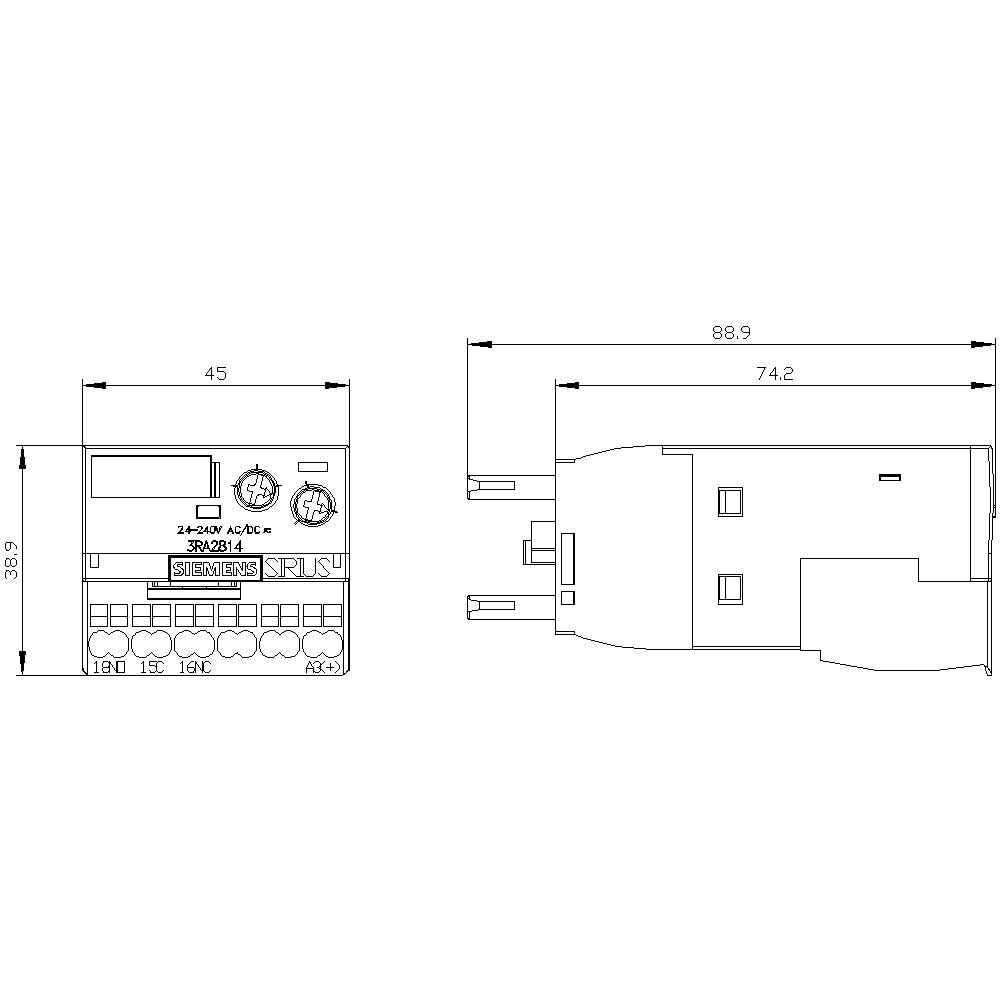

Technický výkres elektronického zařízení s čelním a bočním pohledem, zobrazující rozměry: šířka 45 mm, délka 88,9 mm, výška 74,2 mm.

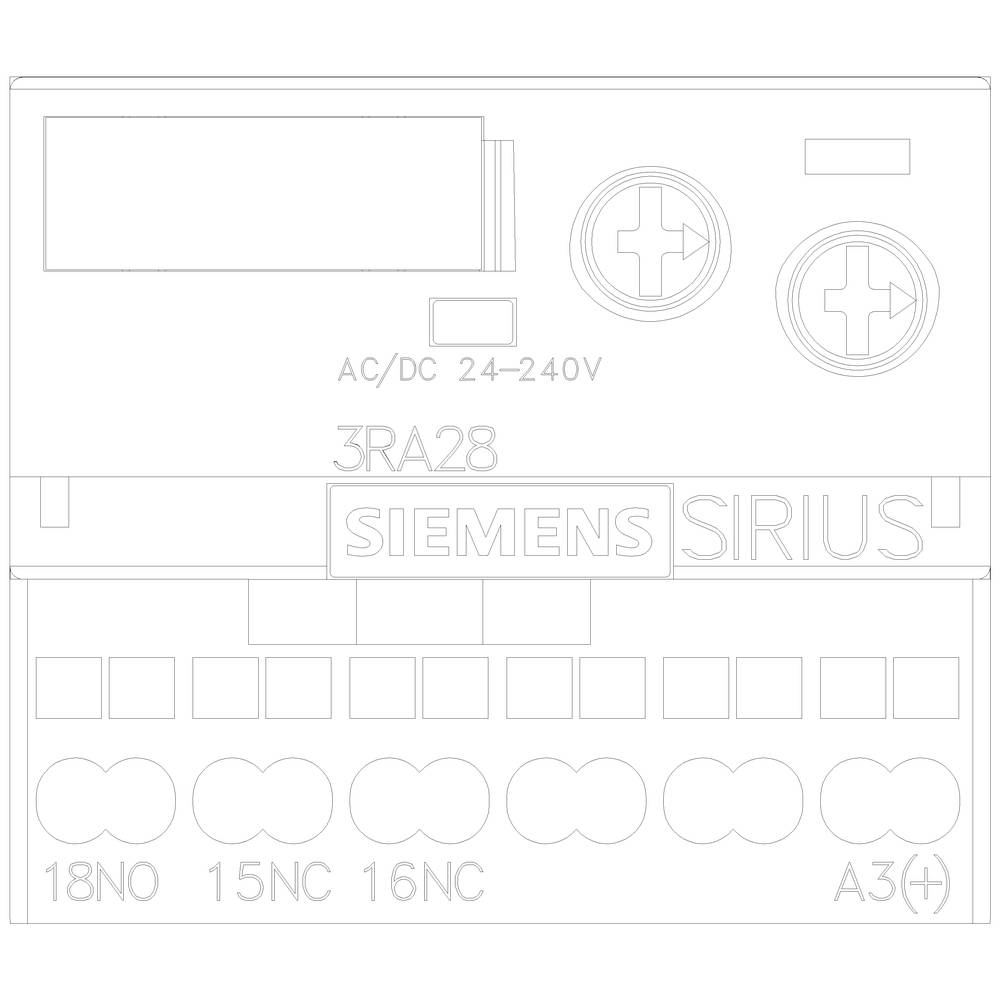

Elektrická komponenta s nápisem '3RA28', označená 'SIEMENS SIRIUS', zobrazuje svorky 18NO, 15NC, 16NC, A3(+).

1/6

Ilustrační obrázek

Kategorie produktu

pomocný spínač

Provedení

Zpožděné vypnutí

Funkce

zpoždění odpadu s řídicím kontaktem

Min. provozní napětí

24 V

Provozní napětí max.

240 V

Datasheety: (PDF)

Doručení: Po 19. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 855,37 Kč / kus)

2 855,37 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: pomocný spínač

Typ: 3RA2814-2AW10

Provedení: Zpožděné vypnutí

Připojení: přípojka s pružinovým protitahem

Funkce: zpoždění odpadu s řídicím kontaktem

Min. provozní napětí: 24 V

Provozní napětí max.: 240 V

Provozní napětí: 24 - 240 V

Typ kontaktu: 1 přepínací kontakt

Materiál kontaktu: AgNi

Časový rozsah (min.): 0.05 s

Časový rozsah (max.): 100 s

Min. teplota: -25 °C

Max. teplota: +60 °C

: IP20

Šířka: 45 mm

V: 38 mm

Hloubka: 74 mm

Rozm.: (š x v x h) 45 x 38 x 74 mm

Obsah: 1 ks

Splňuje RoHS: ano

: Electronic

: 0

: 0

: 1

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Provedení

Připojení

Kategorie produktu

Funkce

Typ kontaktu

Provozní napětí max.

Siemens 3RA2814-2AW10 3RA28142AW10 pomocný spínač, 0.05 - 100 s, 1 ks

Objednací číslo:1746551

Tento produkt

Zpožděné vypnutí

přípojka s pružinovým protitahem

pomocný spínač

zpoždění odpadu s řídicím kontaktem

1 přepínací kontakt

240 V

Siemens 3RA2831-1DH10 3RA28311DH10 časové relé, 0.05 - 100 s, 1 ks

Objednací číslo:1699414

multifunkční

časové relé

se zpožděným přítahem

240 V

Siemens 3RA2831-2DH10 3RA28312DH10 časové relé, 0.05 - 100 s, 1 ks

Objednací číslo:1699415

přípojka s pružinovým protitahem

časové relé

se zpožděným přítahem

240 V

Siemens 3RA2814-2FW10 3RA28142FW10 pomocný spínač, 0.05 - 100 s, 1 ks

Objednací číslo:1704935

multifunkční

přípojka s pružinovým protitahem

pomocný spínač

se zpožděným odpadem

1 rozpínací kontakt

240 V

Siemens 3RA2811-1CW10 3RA28111CW10 časové relé, 0.05 - 100 s, 1 ks

Objednací číslo:1746543

multifunkční

časové relé

se zpožděným přítahem

240 V

Siemens 3RA2811-2CW10 3RA28112CW10 časové relé, 0.05 - 100 s, 1 ks

Objednací číslo:1746544

multifunkční

přípojka s pružinovým protitahem

časové relé

se zpožděným přítahem

1 přepínací kontakt

240 V

Siemens 3RA2812-1DW10 3RA28121DW10 časové relé, 0.05 - 100 s, 1 ks

Objednací číslo:1746545

multifunkční

šroubová svorka

časové relé

se zpožděným odpadem

240 V

Siemens 3RA2812-2DW10 3RA28122DW10 časové relé, 0.05 - 100 s, 1 ks

Objednací číslo:1746546

multifunkční

přípojka s pružinovým protitahem

časové relé

se zpožděným odpadem

240 V

Siemens 3RA2813-1AW10 3RA28131AW10 pomocný spínač, 0.05 - 100 s, 1 ks

Objednací číslo:1746547

pomocný spínač

se zpožděným přítahem

1 přepínací kontakt

240 V

Siemens 3RA2813-2AW10 3RA28132AW10 pomocný spínač, 0.05 - 100 s, 240 V DC/AC, 1 ks

Objednací číslo:1746548

přípojka s pružinovým protitahem

pomocný spínač

se zpožděným přítahem

1 přepínací kontakt

Ke stažení

List technických údajů

List technických údajů 1746551 Siemens 3RA2814-2AW10 3RA28142AW10 pomocný spínač, 0.05 - 100 s, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1746551 Siemens 3RA2814-2AW10 3RA28142AW10 pomocný spínač, 0.05 - 100 s, 1 ks

Popis

Elektronicky zpožděný pomocný zpožděným návratem a s ovládacím signálem relé, 1 měnič AC/DC 24 - 240 V časový rozsah 0,05 - 100 s zepředu připevnění pro ochranu 3RT2 S00-S2 Pružinová spojka varistor pro Bedampfung ochranné cívky integrovaný pomocný spínač SIRIUS 3RA28 elektronicky zpomaleném pro zpožděné spínání podle následujícího obvody pro připojení na ochranu 3RT2 a pomocné stykače 3RH2. Elektronicky ke zpožděnému pomocný nabízejí vysokou přesnost nastavení díky přepínatelných časových rozsahů a mají integrované elektrické zamykání a z integrovaného varistor (ochranné zapojení). Jednoduchý a nasazení bez nářadí umožňuje realizaci ovládání nezávislý časových funkcí bez dalších zapojení. Díky tomu se vyhnete zapojení a snižuje tak zkušební náklady. Díky čelní montáž na přístroje ušetříte místo na montážní lištu. Přístroje jsou díky mezinárodní následujícím aprobacím (např. IEC, CCC, UL/CSA) lze použít na celém světě. Elektronicky ke zpožděnému pomocný spínač pro stykač 3RT2 a pomocný 3RH2 ve velikosti S00 až S3. K dispozici s flexibilním široký rozsah napětí AC/DC 24-240 V, volitelnými výstupy 1 S + 1 O nebo 1 W a v šroubovými nebo Federzuganschlusstechnik. Pro elektronicky ke zpožděnému pomocný jsou stavebnice zapojení a plombovatelný kryt. SIRIUS relé - programem pro všechny případy.
