Name: Siemens 3RT2045-3AP00 stykač 3 spínací kontakty 37 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1
Brand: Siemens
SKU: 1746671
Availability: BackOrder

Elektrický výkonový spínač ve 3D zobrazení, znázorňující připojovací svorky a ovládací prvky, vhodný pro průmyslové aplikace.

Elektrická rozvodná skříň vlevo, vlhké okno vpravo s průmyslovým strojním prostorem v pozadí. Technika a industriální atmosféra.

Ochranné zapojení: Svorky A1, A2; fáze L1, L2, L3; kontakty 13 NO, 14 NO, 21 NC, 22 NC; znázorňuje řídicí obvod motoru.

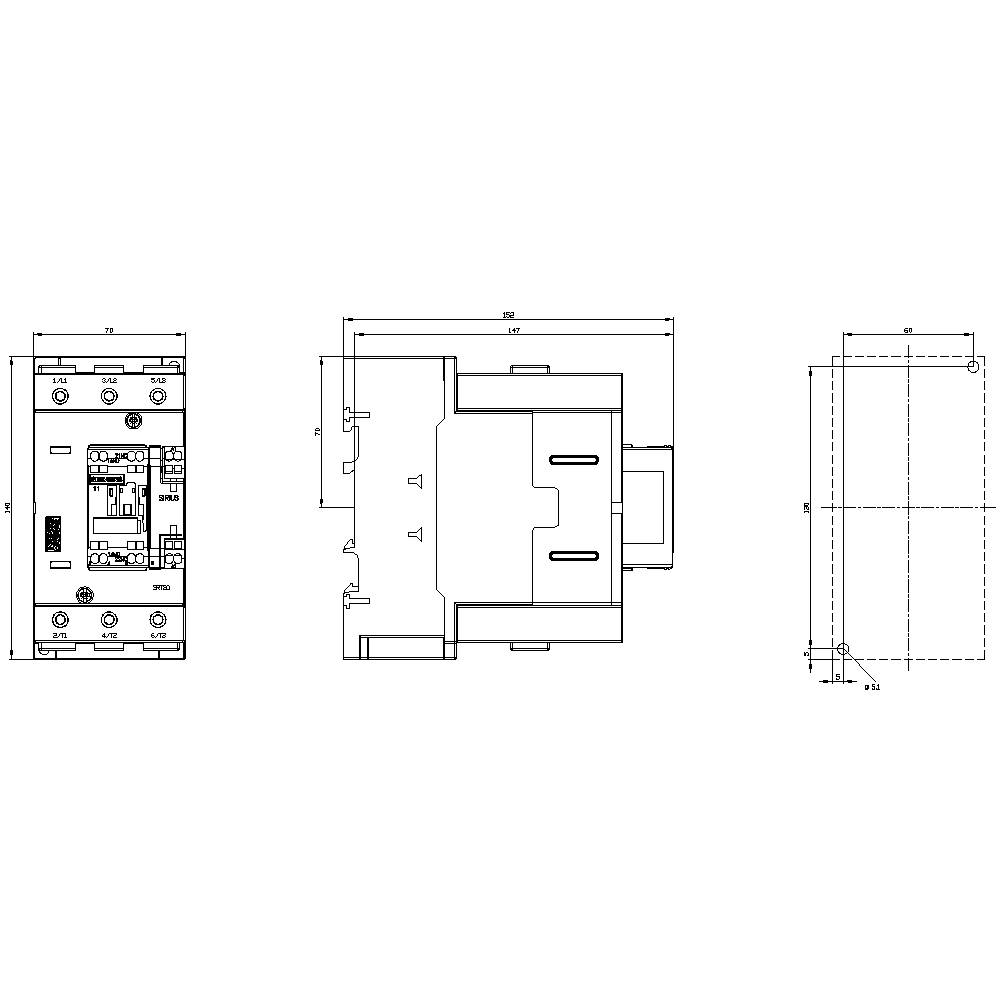

Technický výkres elektronického zařízení s pohledem zepředu, z boku a shora. Obsahuje rozměry a technické detaily.

1/4

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

1000 V/AC

Výkon

37 kW

Připojení

šroubovací

Datasheety: (PDF)

Doručení: Po 19. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (6 252,07 Kč / kus)

7 219,01 Kč

-13 %

6 252,07 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: AC
Průřez vodiče jednožilové nebo vícežilové: 70 mm²
Průřez vodiče lanková: 50 mm²

Kategorie produktu: stykač

Typ: 3RT2045-3AP00

Konstrukční velikost: S3

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Jmenovité napětí: 1000 V/AC

Řídicí napětí (max.): 230 V/AC

Rozsah řídicího napětí: 230 V/AC (max)

Spínací napětí (max.): 1000 V/AC

Konstantní proud (max.): 80 A

: 37 kW

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s pomocným kontaktem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubovací

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 70 mm

V: 140 mm

Hloubka: 152 mm

Rozm.: (š x v x h) 70 x 140 x 152 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 37 kW

: 3

: 1

: 1

: 80 A

: 125 A

: Screw connection

: AC

: 66 A

: 44.129925

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Výkon

Siemens 3RT2045-1AB00 stykač 3 spínací kontakty 37 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Single 1 ks

Objednací číslo:1741937

Doručení: Po 26. 10.

Conrad Electronic

37 kW

Min.: 1

Násobky: 1

6 252,07 Kč^*

Siemens 3RT2045-1AB00-1AA0 stykač 3 spínací kontakty 37000 W 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1746479

Doručení: Po 26. 10.

Conrad Electronic

37000 W

Min.: 1

Násobky: 1

6 561,16 Kč^*

Siemens 3RT2045-1AB04 stykač 3 spínací kontakty 37 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1704928

Doručení: Po 26. 10.

Conrad Electronic

37 kW

Min.: 1

Násobky: 1

6 561,16 Kč^*

Siemens 3RT2045-1AC00 stykač 3 spínací kontakty 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1746480

Doručení: Po 19. 10.

42 KsConrad Electronic

Min.: 1

Násobky: 1

6 342,98 Kč^*

Siemens 3RT2045-1AC10 stykač 3 spínací kontakty 37 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1746481

Doručení: Po 19. 10.

45 KsConrad Electronic

37 kW

Min.: 1

Násobky: 1

6 342,98 Kč^*

Siemens 3RT2045-1AC20 stykač 3 spínací kontakty 37 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Single 1 ks

Objednací číslo:1704929

Doručení: St 21. 10.

Conrad Electronic

37 kW

Min.: 1

Násobky: 1

6 252,07 Kč^*

Siemens 3RT2045-1AC24 stykač 3 spínací kontakty 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1699405

Doručení: Po 26. 10.

Conrad Electronic

Min.: 1

Násobky: 1

6 561,16 Kč^*

Siemens 3RT2045-1AD00 stykač 3 spínací kontakty 37 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1746482

Doručení: Po 26. 10.

Conrad Electronic

37 kW

Min.: 1

Násobky: 1

6 342,98 Kč^*

Siemens 3RT2045-1AD04 stykač 3 spínací kontakty 37 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1746483

Doručení: Po 26. 10.

Conrad Electronic

37 kW

Min.: 1

Násobky: 1

6 780,99 Kč^*

Siemens 3RT2045-1AD20 stykač 3 spínací kontakty 37 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1746484

Doručení: Po 26. 10.

Conrad Electronic

37 kW

Min.: 1

Násobky: 1

6 342,98 Kč^*

Ke stažení

List technických údajů

List technických údajů 1746671 Siemens 3RT2045-3AP00 stykač 3 spínací kontakty 37 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1746671 Siemens 3RT2045-3AP00 stykač 3 spínací kontakty 37 kW 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1

Popis

Ochrana výkonu, AC-3 80 A, 37 kW / 400 V 1 S + 1 O, 230 V AC / 50 Hz, 3pólový, 3S, velikosti S3 Pružinová spojka ochrana výkonu SIRIUS 3RT2 pro spínání motory. Které stykače 3RT2 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Mnoho zařízení kombinací jsou z výroby. Které stykače nabízí pro každou aplikaci optimální připojení k ovládání (paralelní, přes ASi nebo IO-Link). Integrovaný pomocný snižují složitost vašeho stavebnicové konstrukci. Připojení vpředu umožňují snadné zapojení. Které stykače 3RT2 je pevně klimatu, na celém světě (schváleno např. IEC a UL/CSA) a IE3/IE4ready. Jsou v různých velikostí a ve velkém rozsah výkonu v AC a DC ovládání. Kromě šroubové připojení technice i celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení k dispozici. Komplexní příslušenství, jako např. pomocný, Hilfsausloser atd. je fotografovat pro všechny velikosti. Dostupnými spojovací prvky, funkční moduly a einspeisesystem SIRIUS 3RV29 snižují energetickou náročnost zapojení. Výkonové stykače 3RT2 uvolnění osvědčená konstrukční řady 3RT1 (až 55 kW). Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
