Name: Siemens 3RT2035-1KB40 stykač 3 spínací kontakty 690 V/AC s varistorem Vhodné pro značku (relé): Siemens Piece 1 ks
Brand: Siemens
SKU: 1747593
Availability: BackOrder

Černý a modrý stykač Siemens, model Sirius, s různými elektrickými připojovacími svorkami na přední straně.

Pohled na otevřenou rozvodnou desku s kabely a spínači, vedle okno s kapkami deště, skrze které je vidět rozmazané vnitřní strojní zařízení.

Diagram elektrického obvodu s číslováním komponent. Zobrazuje stykače, pomocné spínače a vodiče pro řízení. Hlavní spínač je umístěn centrálně.

Schéma elektrického zařízení s pojistkami a spínači, zobrazující zapojení a kontakty pro provoz.

Technický výkres obdélníkové součástky s podrobnými rozměry a pohledy zepředu, shora a z boku.

1/5

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

690 V/AC

Připojení

šroubovací

Druh obalu

Piece

Datasheety: (PDF)

Doručení: Út 3. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (6 561,16 Kč / kus)

6 561,16 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: DC
Průřez vodiče jednožilové nebo vícežilové: 50 mm²
Průřez vodiče lanková: 35 mm²

Druh obalu: Piece

Kategorie produktu: stykač

Typ: 3RT2035-1KB40

Konstrukční velikost: S2

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Jmenovité napětí: 690 V/AC

Řídicí napětí (min.): 19.2 V/DC

Řídicí napětí (max.): 28.8 V/DC

Rozsah řídicího napětí: 19.2 - 28.8 V/DC

Spínací napětí (max.): 690 V/AC

Konstantní proud (max.): 41 A

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s varistorem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubovací

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 55 mm

V: 114 mm

Hloubka: 130 mm

Rozm.: (š x v x h) 55 x 114 x 130 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 18.5 kW

: 3

: 1

: 1

: 41 A

: 60 A

: 24-24 V

: Screw connection

: DC

: 35 A

: 22.065

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Výkon

Druh obalu

Siemens 3RT2035-1AB00 stykač 3 spínací kontakty 18.5 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1746877

Doručení: Út 3. 11.

Conrad Electronic

18.5 kW

Piece

Min.: 1

Násobky: 1

3 073,55 Kč^*

Siemens 3RT2035-1AB00-1AA0 stykač 3 spínací kontakty 18.5 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1704997

Doručení: Po 26. 10.

Conrad Electronic

18.5 kW

Piece

Min.: 1

Násobky: 1

3 511,57 Kč^*

Siemens 3RT2035-1AB04 stykač 3 spínací kontakty 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1746878

Doručení: Po 26. 10.

Conrad Electronic

Piece

Min.: 1

Násobky: 1

3 293,39 Kč^*

Siemens 3RT2035-1AC10 stykač 3 spínací kontakty 690 V/AC Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1704998

Doručení: Po 26. 10.

Conrad Electronic

Min.: 1

Násobky: 1

3 180,99 Kč^*

Siemens 3RT2035-1AC20 stykač 3 spínací kontakty 18.5 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1746879

Doručení: Út 3. 11.

Conrad Electronic

18.5 kW

Piece

Min.: 1

Násobky: 1

3 073,55 Kč^*

Siemens 3RT2035-1AC24 stykač 3 spínací kontakty 18.5 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1746880

Doručení: Po 26. 10.

Conrad Electronic

18.5 kW

Min.: 1

Násobky: 1

3 293,39 Kč^*

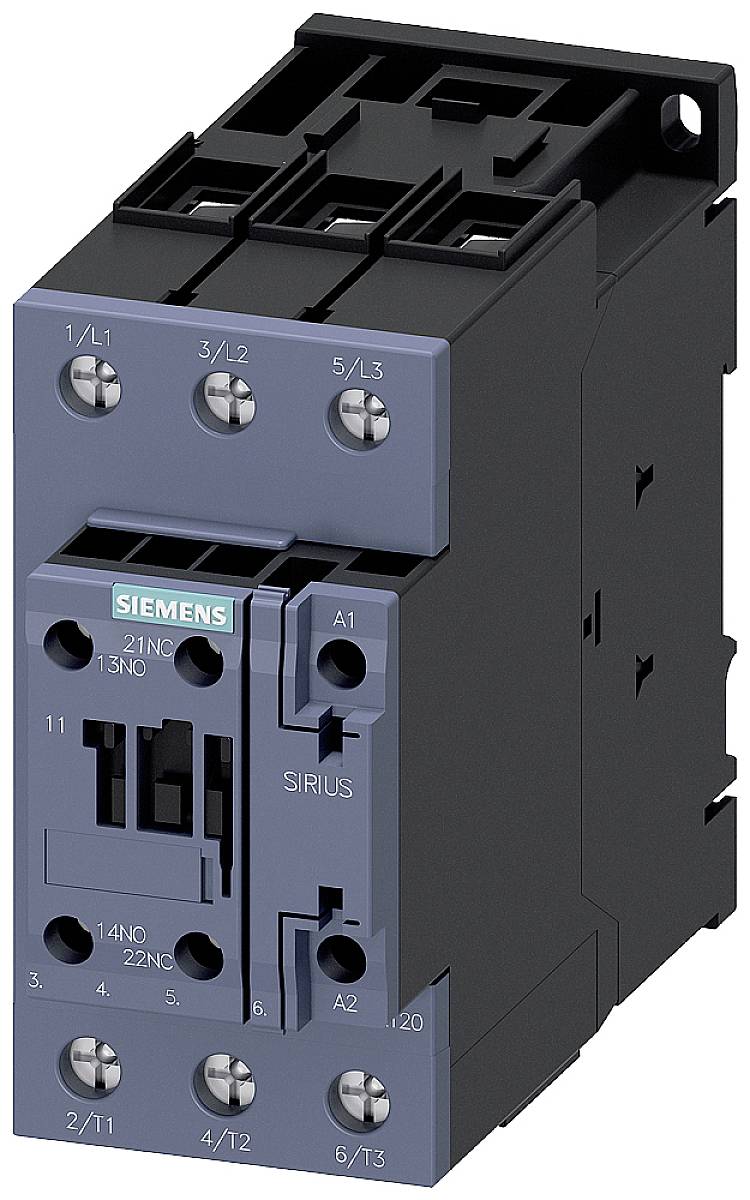

Siemens 3RT2035-1AD00 stykač 3 spínací kontakty 18.5 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1749096

Doručení: Po 26. 10.

Conrad Electronic

18.5 kW

Piece

Min.: 1

Násobky: 1

3 180,99 Kč^*

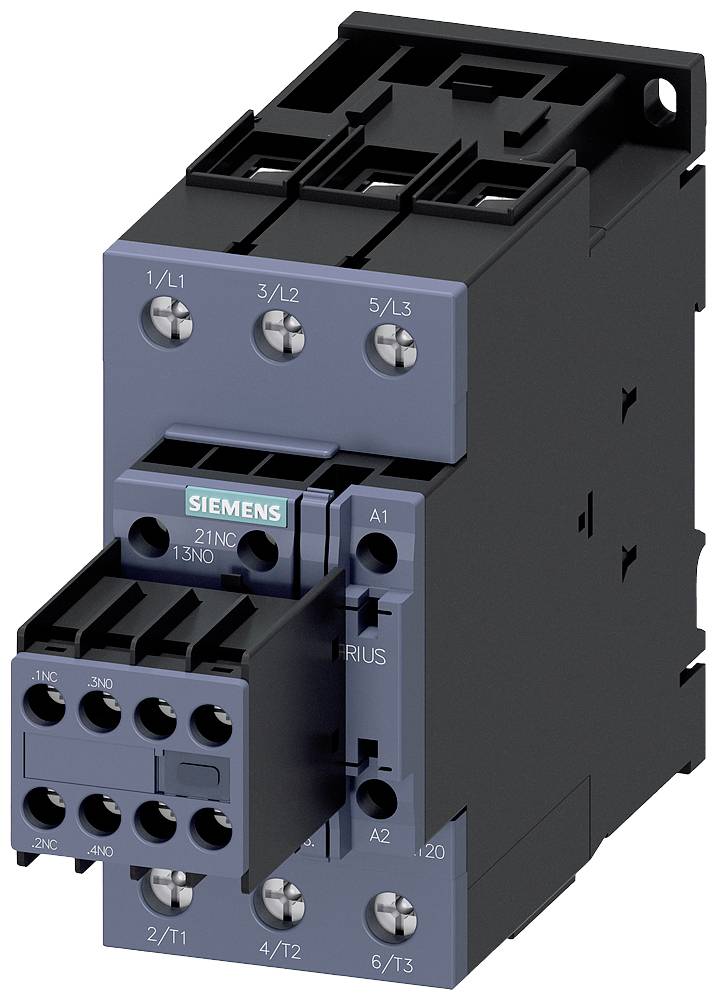

Siemens 3RT2035-1AD04 stykač 3 spínací kontakty 18.5 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1746881

Doručení: Po 26. 10.

Conrad Electronic

18.5 kW

Piece

Min.: 1

Násobky: 1

3 511,57 Kč^*

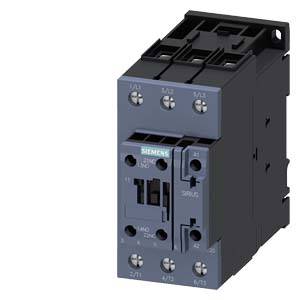

Siemens 3RT2035-1AF00 stykač 3 spínací kontakty 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1746882

Doručení: Út 3. 11.

Conrad Electronic

Min.: 1

Násobky: 1

3 073,55 Kč^*

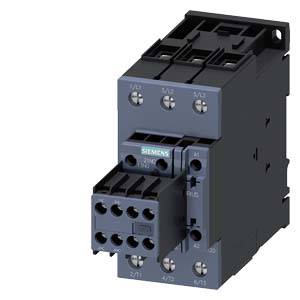

Siemens 3RT2035-1AF04 stykač 3 spínací kontakty 18.5 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1746883

Doručení: Po 26. 10.

Conrad Electronic

18.5 kW

Piece

Min.: 1

Násobky: 1

3 293,39 Kč^*

Ke stažení

List technických údajů

List technických údajů 1747593 Siemens 3RT2035-1KB40 stykač 3 spínací kontakty 690 V/AC s varistorem Vhodné pro značku (relé): Siemens Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1747593 Siemens 3RT2035-1KB40 stykač 3 spínací kontakty 690 V/AC s varistorem Vhodné pro značku (relé): Siemens Piece 1 ks

Popis

Ochrana výkonu, AC-3 40 A, 18,5 kW / 400 V 1 S + 1 O, 24 V/DC s varistorem, 3pólový, velikosti S2, šroubové připojení vhodné pro 2 A SPS výstupy koppelschutz SIRIUS 3RT2 pro spínání motory a pomocných a řídících obvodů, speciálně navržen pro přímé připojení na elektronické řízení. Které stykače 3RT2 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Mnoho zařízení kombinací jsou z výroby. Integrovaný pomocný snižují složitost vašeho stavebnicové konstrukci. Připojení vpředu umožňují snadné zapojení. Které stykače 3RT2 je pevně klimatu, na celém světě (schváleno např. IEC a UL/CSA) a IE3/IE4ready. Kromě šroubové připojení technice i celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení k dispozici. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
