Schneider Electric GV2ME16A ochranné relé motoru 1 ks Rozsah nastavení (proud): 9 - 14 A Spínací napětí (max.): 690 V/AC

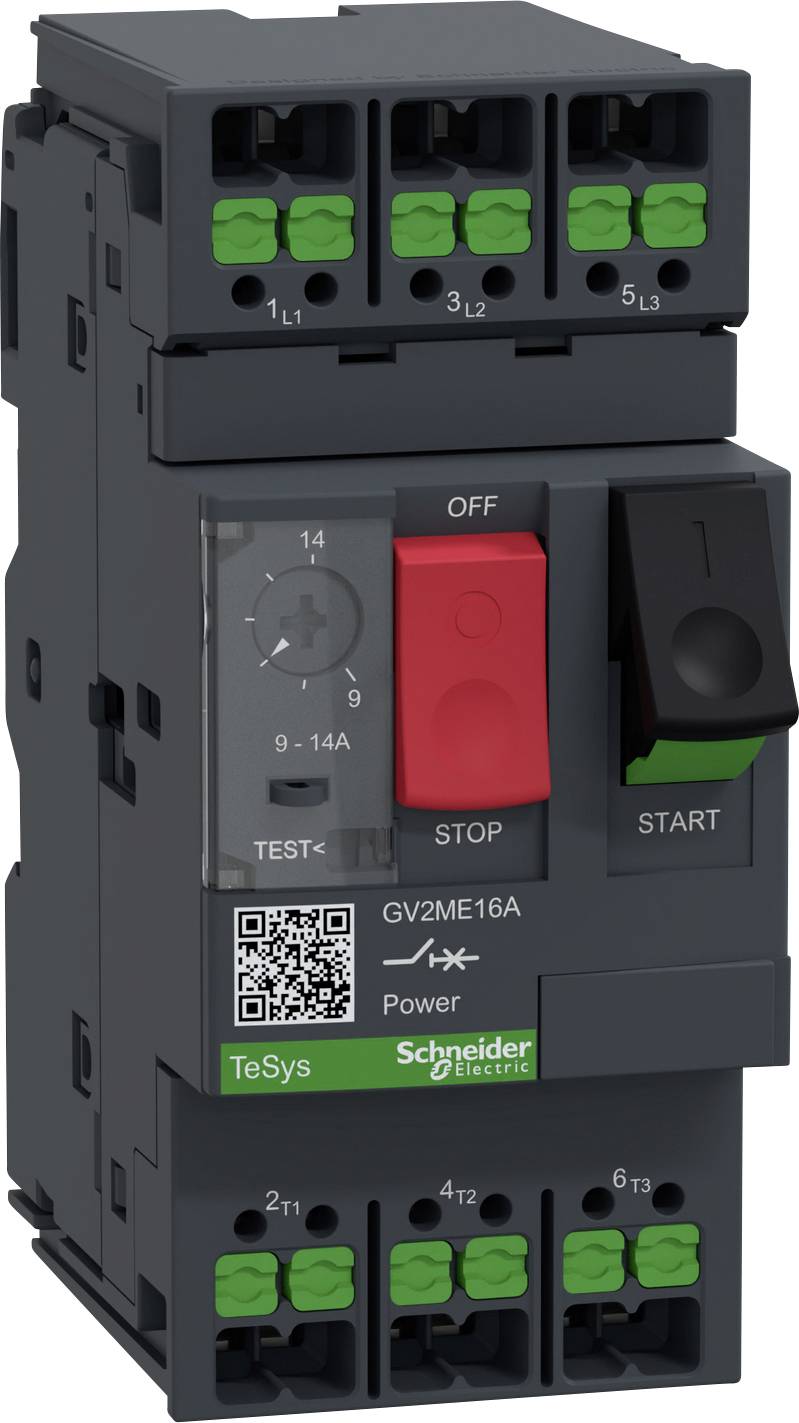

Ochranný spínač od Schneider Electric s tlačítkem Stop, startovací pákou a testovacím tlačítkem. QR kód a technické údaje na přední straně.

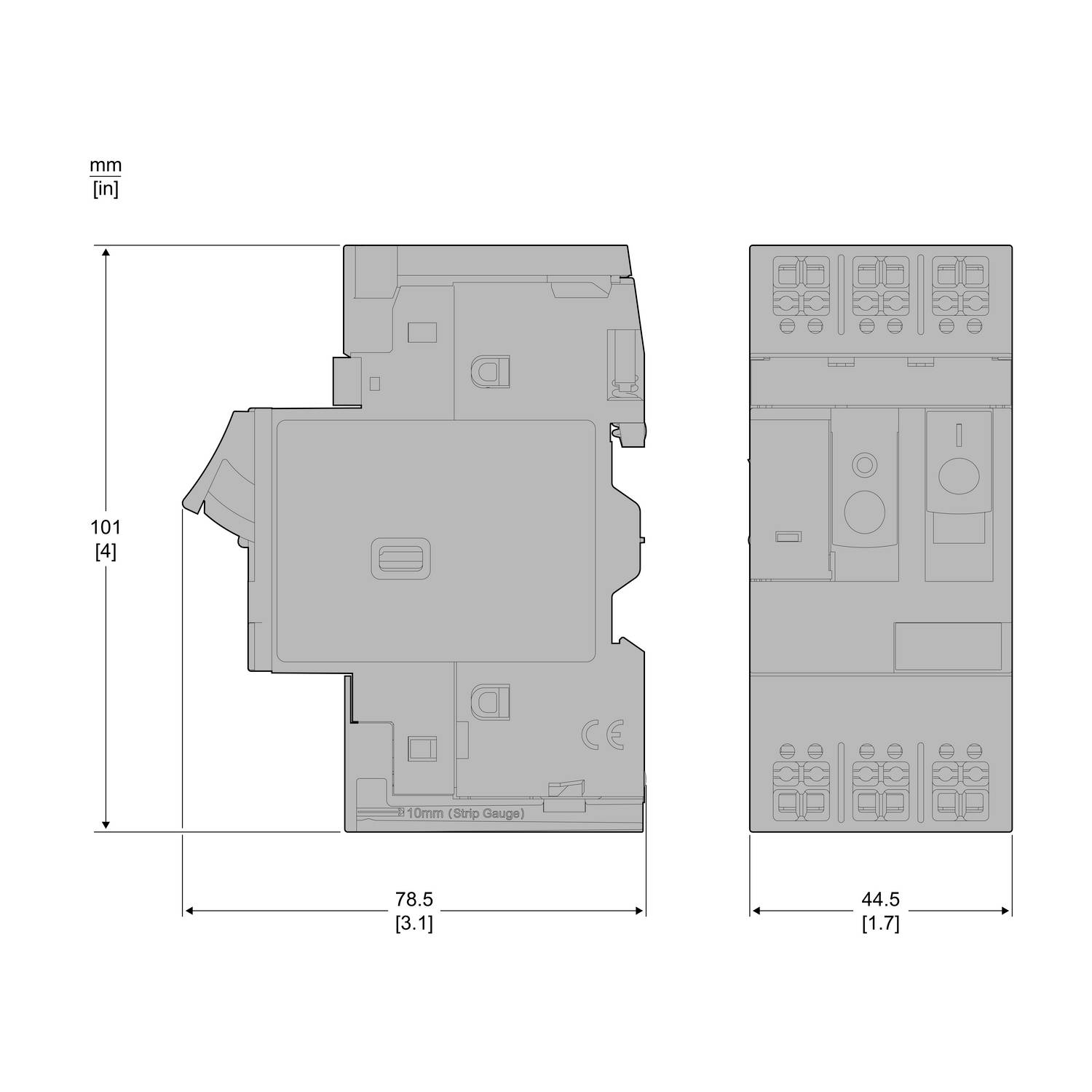

Technický výkres obdélníkového zařízení s rozměry: 101 mm x 78,5 mm x 44,5 mm, s různými konektory na horní straně.

1/2

Kategorie produktu

ochranné relé motoru

Rozsah nastavení proudu (max.)

14 A

Připojení

Snap-In

Druh obalu

Piece

Typ

GV2ME16A

Datasheety: (PDF)

Doručení: Pá 16. 10.

98 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 714,88 Kč / kus)

2 061,98 Kč

-17 %

1 714,88 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Motorový spínač, 3p, 9-14A, tlačítkový spínač, SNAP V připojovacích svorkách

Stykače a ochranný spínač motoru TeSys Deca s inovativní technologií SNAP PRO připojení
SNAP V připojovací svorce se jedním kliknutím uzavře, jakmile je vodič správně zaveden
Optické a haptické zpětné hlášení zapojení
Flexibilní a pevné vodiče lze zavést bez dutinky
Snadné a intuitivní ovládání bez použití nářadí
Bezpečné zapojení i při intenzivních vibracích, není třeba dotahovat
„Ready to Robot“ např. pro automatizovanou montáž rozvodných skříní

Technické parametry

Druh obalu: Piece

Kategorie produktu: ochranné relé motoru

Typ: GV2ME16A

Rozsah nastavení proudu (min.): 9 A

Rozsah nastavení proudu (max.): 14 A

Rozsah nastavení (proud): 9 - 14 A

Počet pólů: 3pólový

Spínací napětí (max.): 690 V/AC

Připojení: Snap-In

: IP20

Hloubka: 78.5 mm

Šířka: 45 mm

V: 101 mm

Rozm.: (š x v x h) 45 x 101 x 78.5 mm

Obsah: 1 ks

Barva: vícebarevná

: 45 mm

: 101 mm

: 78.5 mm

: 5.5 kW

: NE

: 14 A

: NE

: 3

: 230-690 V

: 9-14 A

: 2.5 W

: IP20

: ANO

: Other

: Push button

: Thermomagnetic

: 3 kW

: 15 kA

: 170-170 A

: ANO

: Complete device in housing

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Rozsah nastavení proudu (max.)

Rozsah nastavení proudu (min.)

Schneider Electric GV2ME16A ochranné relé motoru 1 ks Rozsah nastavení (proud): 9 - 14 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 101 x 78.5 mm Piece

Objednací číslo:3412504

Tento produkt

14 A

9 A

Schneider Electric GV2ME05A ochranné relé motoru 1 ks Rozsah nastavení (proud): 0.63 - 1 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 101 x 78.5 mm

Objednací číslo:3412493

1 A

0.63 mA

Schneider Electric GV2ME06A ochranné relé motoru 1 ks Rozsah nastavení (proud): 1 - 1.6 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 101 x 78.5 mm Piece

Objednací číslo:3412496

1.6 A

1 A

Schneider Electric GV2ME07A ochranné relé motoru 1 ks Rozsah nastavení (proud): 1.6 - 2.5 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 101 x 78.5 mm Piece

Objednací číslo:3412499

2.5 A

1.6 A

Schneider Electric GV2ME08A ochranné relé motoru 1 ks Rozsah nastavení (proud): 2.5 - 4 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 101 x 78.5 mm

Objednací číslo:3412500

4 A

2.5 A

Schneider Electric GV2ME10A ochranné relé motoru 1 ks Rozsah nastavení (proud): 4.6 - 6.3 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 101 x 78.5 mm

Objednací číslo:3412501

6.3 A

4.6 A

Schneider Electric GV2ME14A ochranné relé motoru 1 ks Rozsah nastavení (proud): 6 - 10 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 101 x 78.5 mm

Objednací číslo:3412503

10 A

6 A

Schneider Electric GV2ME20A ochranné relé motoru 1 ks Rozsah nastavení (proud): 13 - 18 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 101 x 78.5 mm

Objednací číslo:3412505

18 A

13 A

Schneider Electric GV2ME01A ochranné relé motoru 1 ks Rozsah nastavení (proud): 0.1 - 0.16 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 101 x 78.5 mm Piece

Objednací číslo:3412506

0.16 A

0.1 A

Schneider Electric GV2ME02A ochranné relé motoru 1 ks Rozsah nastavení (proud): 0.16 - 0.25 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 101 x 78.5 mm Piece

Objednací číslo:3412507

0.25 A

0.16 A

Ke stažení

List technických údajů

List technických údajů 3412504 Schneider Electric GV2ME16A ochranné relé motoru 1 ks Rozsah nastavení (proud): 9 - 14 A Spínací napětí (max.): 690 V/AC

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3412504 Schneider Electric GV2ME16A ochranné relé motoru 1 ks Rozsah nastavení (proud): 9 - 14 A Spínací napětí (max.): 690 V/AC

Popis

Ochranný spínač motoru TeSys Power Power. Ochranný spínač motoru, 3P Jmenovitý výkon 5,5 kW, rozsah nastavení 9-14 A. s termickými a magnetickými spouštěči. V základním provedení, plombovatelná a uzamykatelná. Ovládání tlačítkem. Jmenovité napětí 400 v, podle AC-3. Rychlé, bezpečné a bezúdržbové proudové spojení s SNAP V připojovací svorce. Vhodné pro bezpečnostní aplikace díky mechanicky vázaným kontaktům a zrcadlovým kontaktům. Se SNAP VE pružinové svorce lze připojit vodič během jedné sekundy. To představuje úsporu času 96 % ve srovnání s přibližně 30 vteřinami při šroubování. Zapojení s SNAP in je také o 88 % rychlejší než pružinové svorky a systémy Push-In

Tento text byl přeložen strojově.
