Siemens 3RA2831-1DH10 3RA28311DH10 časové relé, 0.05 - 100 s, 1 ks

Elektronické zařízení s nápisem 'SIEMENS SIRIUS', modelové číslo 3RA2831. Zobrazuje přípojky a dva otočné regulátory na přední straně.

Ilustrační obrázek

Otevřená rozvodná skříň plná elektrických komponentů, včetně kabelů a spínačů, uspořádaných do několika svislých řad.

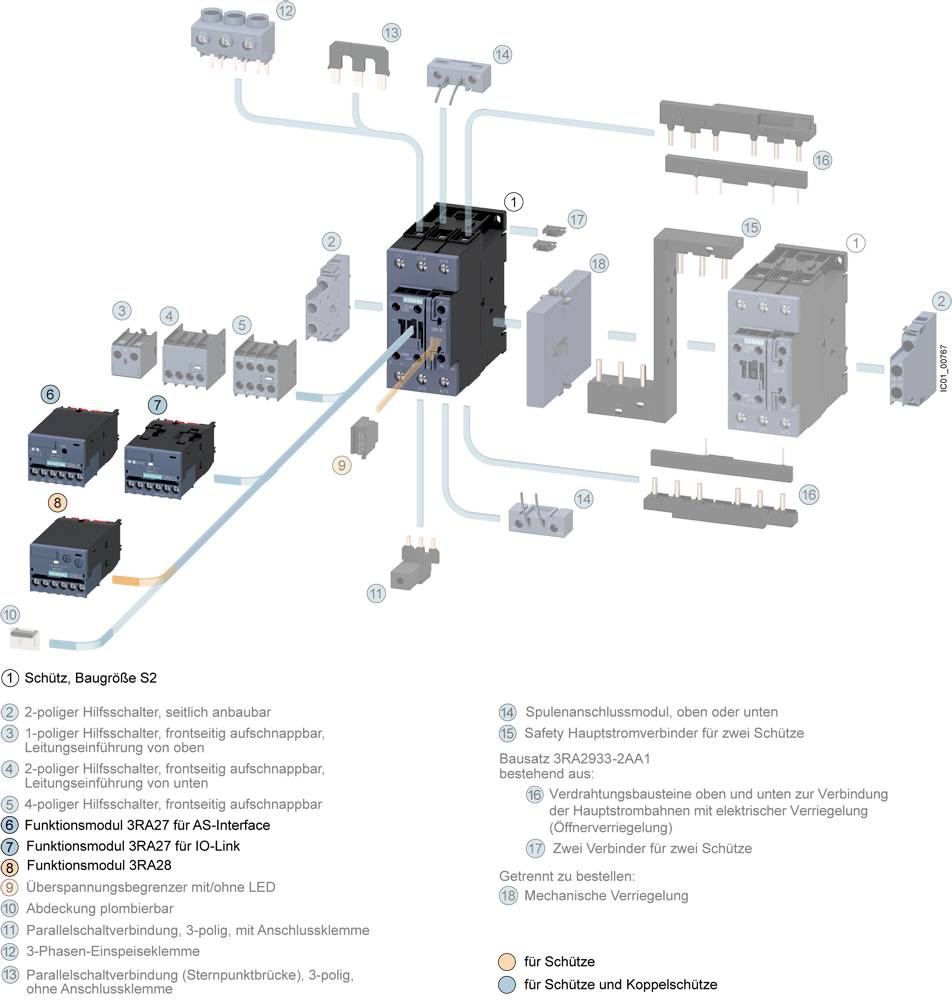

Diagram výkonového spínače velikosti S2 znázorňuje uspořádání různých komponentů, jako jsou pomocné spínače, funkční moduly a napájecí jednotky podél centrální spínací komponenty.

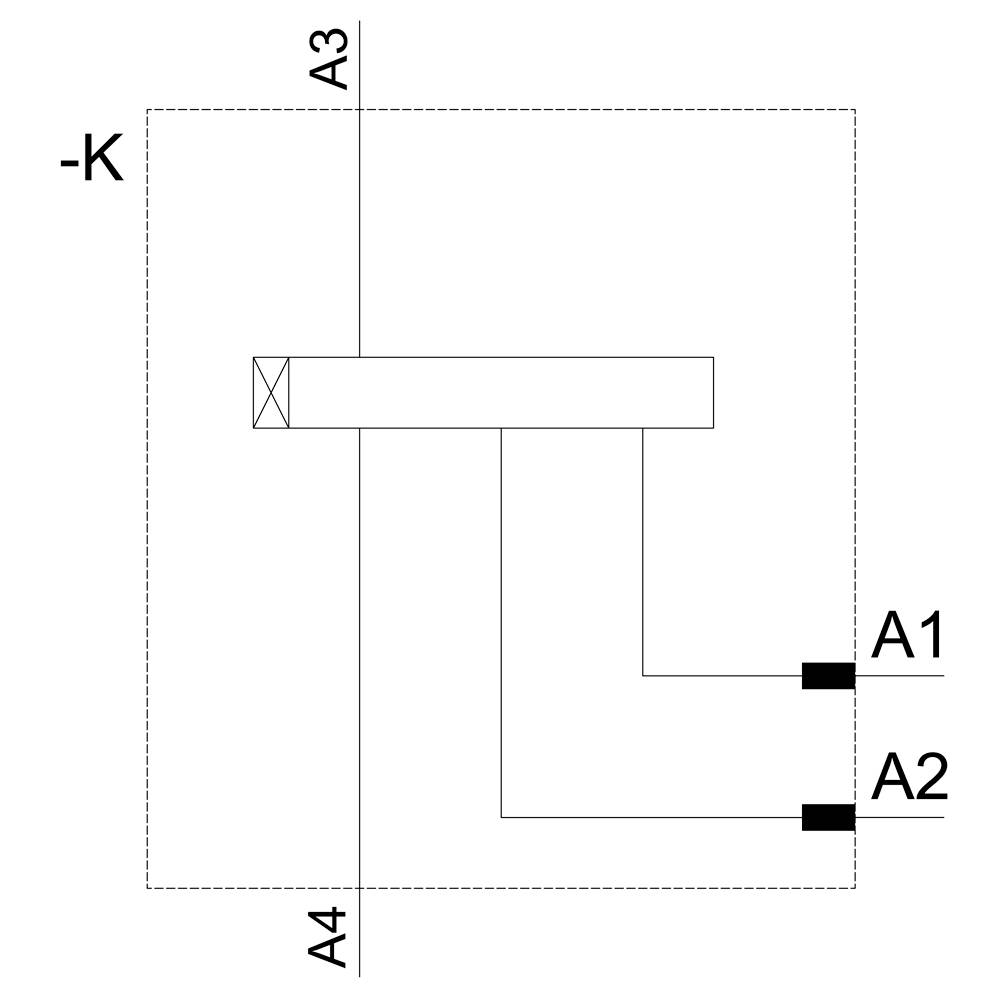

Schéma zapojení s vertikálním spínačem, připojeným ke dvěma bodům A1 a A2 na pravé straně; vyznačené osy A3 a A4 na levé straně.

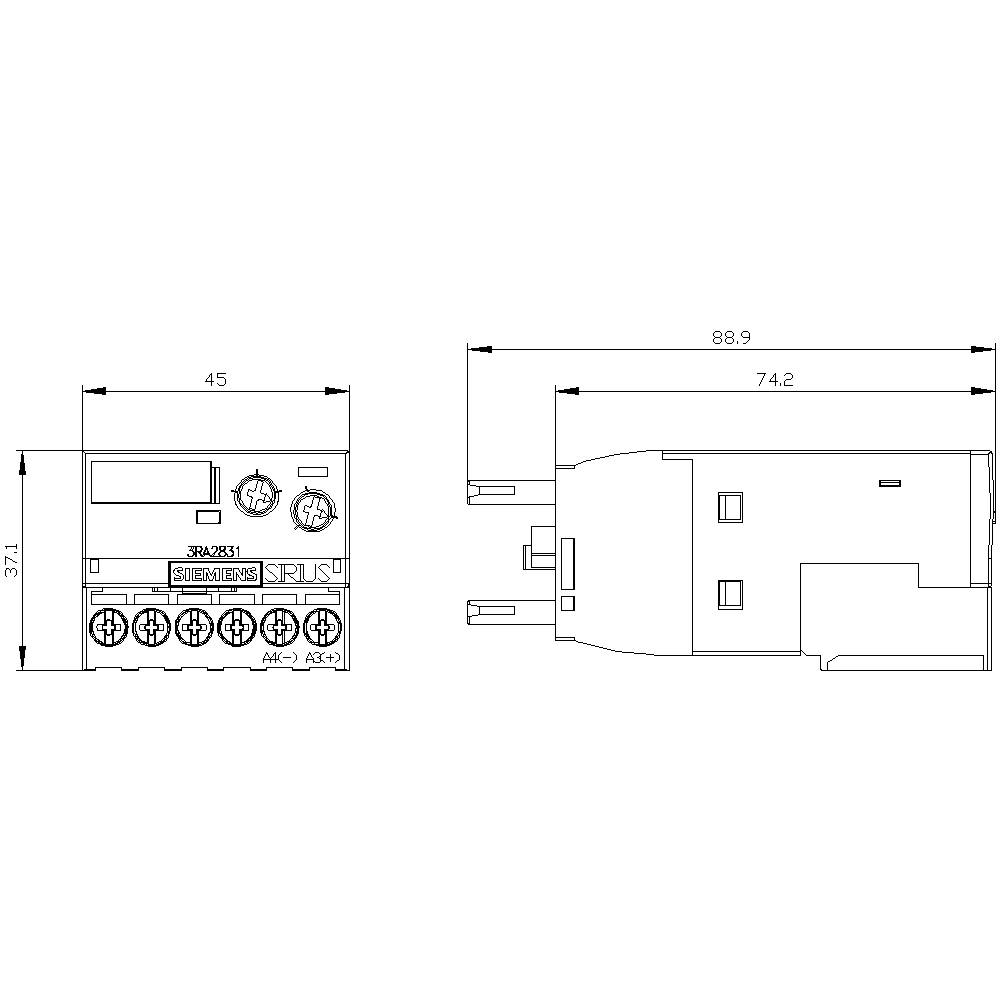

Technický výkres relé s pohledem zepředu a z boku, který zobrazuje přesné rozměry a detaily připojení.

1/5

Ilustrační obrázek

Kategorie produktu

časové relé

Provedení

multifunkční

Funkce

se zpožděným přítahem

Min. provozní napětí

90 V

Provozní napětí max.

240 V

Datasheety: (PDF)

Doručení: Po 19. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 847,11 Kč / kus)

1 847,11 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: časové relé

Typ: 3RA2831-1DH10

Provedení: multifunkční

Funkce: se zpožděným přítahem

Min. provozní napětí: 90 V

Provozní napětí max.: 240 V

Provozní napětí: 90 - 240 V

Časový rozsah (min.): 0.05 s

Časový rozsah (max.): 100 s

Min. teplota: -25 °C

Max. teplota: +60 °C

: IP20

Šířka: 45 mm

V: 38 mm

Hloubka: 74 mm

Rozm.: (š x v x h) 45 x 38 x 74 mm

Obsah: 1 ks

Splňuje RoHS: ano

: Electronic

: 0

: 1

: 0

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1699414 Siemens 3RA2831-1DH10 3RA28311DH10 časové relé, 0.05 - 100 s, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1699414 Siemens 3RA2831-1DH10 3RA28311DH10 časové relé, 0.05 - 100 s, 1 ks

Popis

Elektronické časové relé zpožděná odezva s polovodičový výstup AC/DC 90 - 240 V časový rozsah 0,05 - 100 s zepředu připevnění pro ochranu 3RT2, S2, S3 šroubové připojení funkční modul SIRIUS 3RA28 pro přímo připraven pro montáž na ochranu 3RT2 a pomocné stykače 3RH2 pro zpožděné spínání v řídících, spouštěcích, ochranných a regulačních obvodů, např. kaskadierten motor ventilátor restart nebo doběhové řízení. Jednoduchý a nasazení bez nářadí umožňuje realizaci ovládání nezávislý časových funkcí bez dalších zapojení. Díky tomu se vyhnete zapojení a snižuje zkušební náklady. Díky čelní montáž na přístroje ušetříte místo na montážní lištu. Je aditivní ochranné zapojení není zapotřebí. Přístroje jsou díky mezinárodní následujícím aprobacím (např. IEC, CCC, UL/CSA) lze použít na celém světě. Funkce moduly jsou pro ochranu 3RT2 a pomocný 3RH2 ve velikosti S00 až S3. K dispozici s flexibilním široký rozsah napětí AC/DC 24-240 V, volitelnými výstupy 1 S + 1 O nebo 1 W a v šroubovými nebo Federzuganschlusstechnik. Pro funkční moduly jsou stavebnice zapojení a plombovatelný kryt. SIRIUS relé - programem pro všechny případy.
