Name: Siemens 3RA2832-1DG10 3RA28321DG10 časové relé, 0.05 - 100 s, 1 ks
Brand: Siemens
SKU: 1741890
Availability: BackOrder

Elektronické spínací zařízení společnosti Siemens ze série SIRIUS, modelové číslo 3RA2832, s šroubovými svorkami a nastavitelnými regulátory.

Otevřená rozvodná skříň ukazuje různé spínací komponenty a kabely. Slouží k řízení a distribuci elektrických systémů.

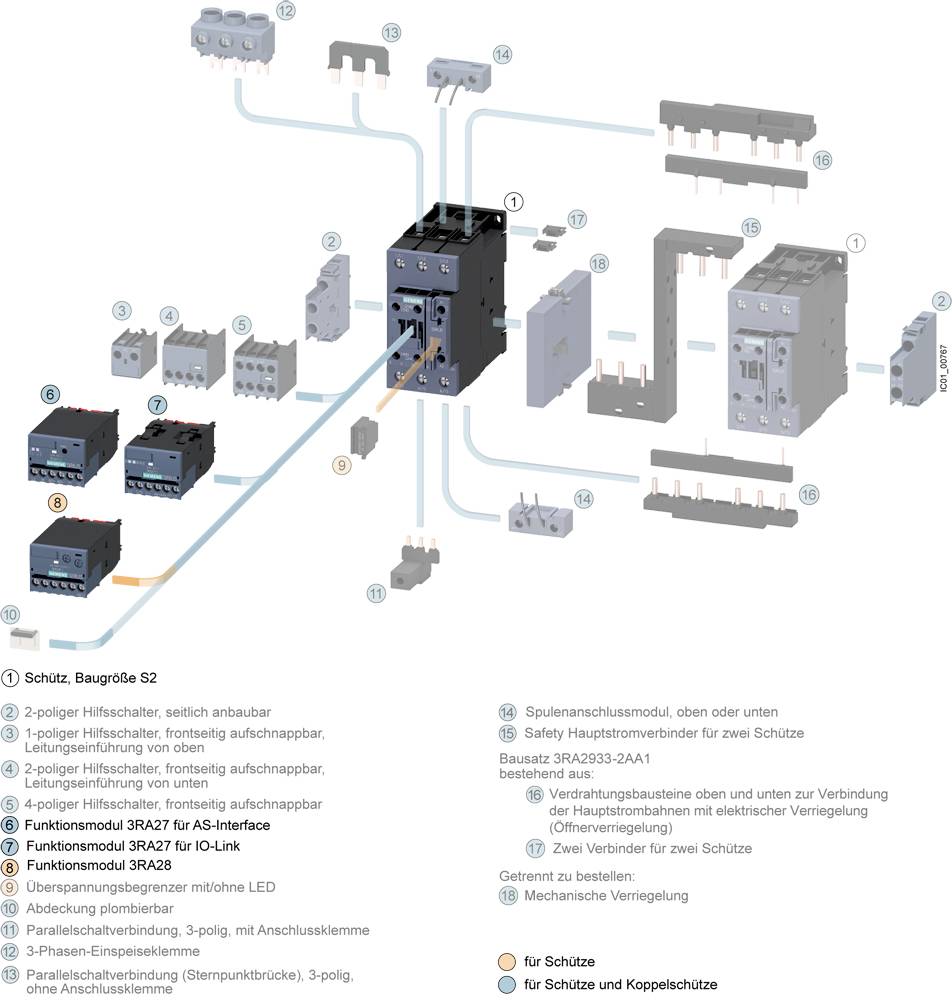

Diagram spínacích přístrojů: znázorňuje různé moduly a jejich možnosti propojení. Hlavní zařízení je umístěno ve středu, s linkami připojenými k rozšiřujícím modulům. Hlavní využití pro stykače a propojovací stykače.

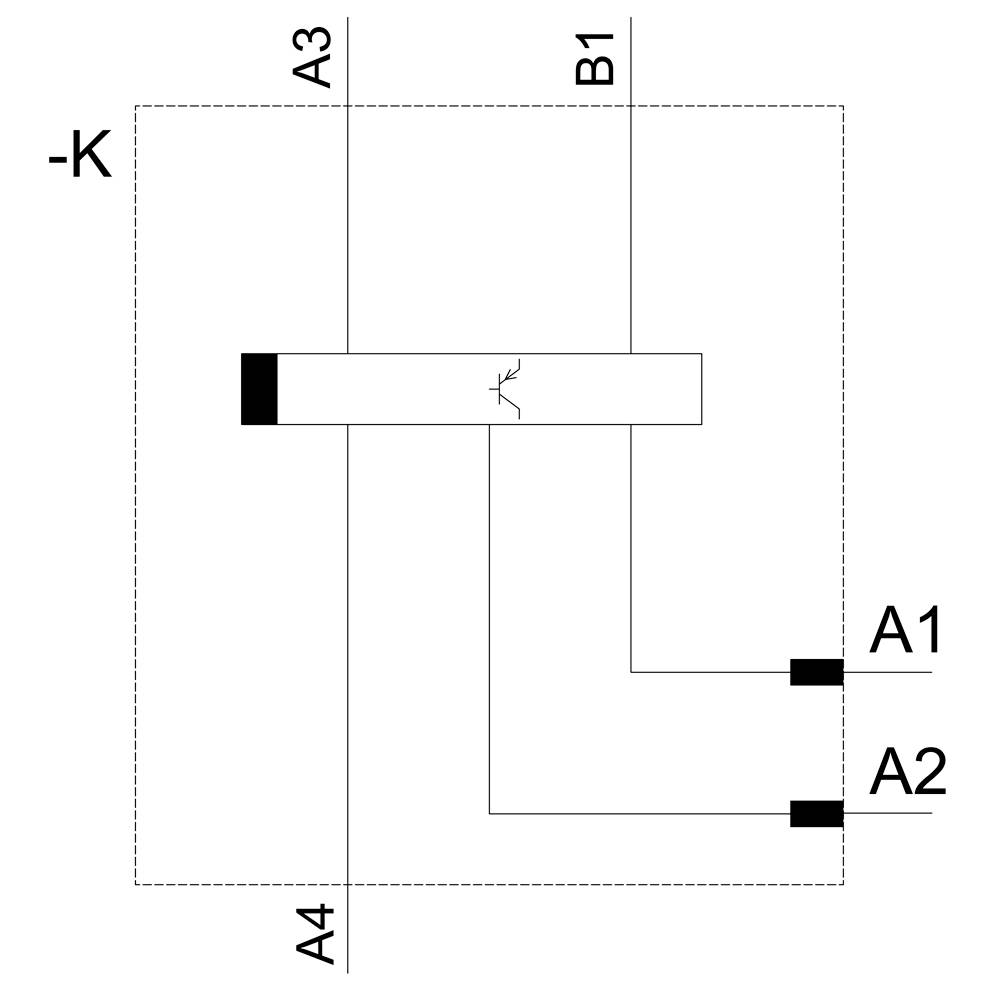

Schematický náčrt elektronického spínacího systému s připojením označeným jako 'A1', 'A2', 'A3', 'A4', 'B1' a '-K'.

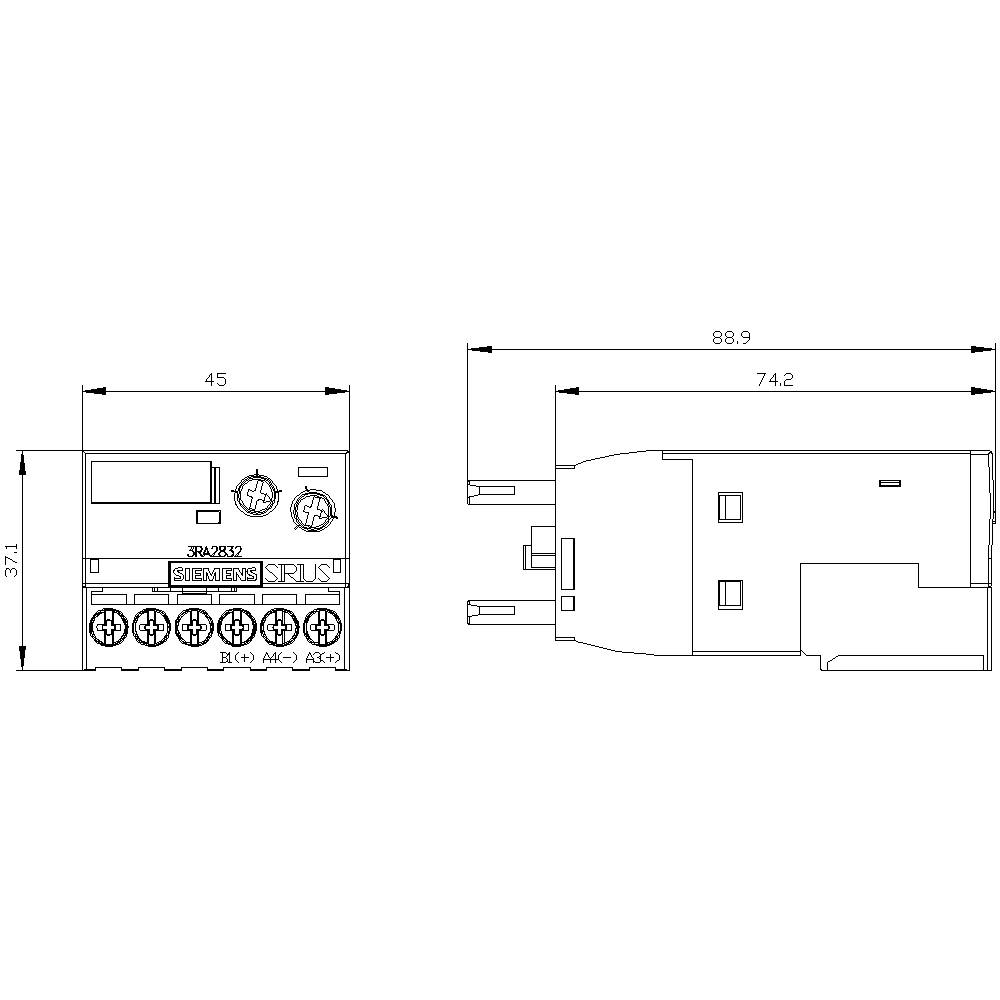

Technický výkres elektrického relé s pohledem zepředu a z boku. Uvedeny jsou rozměry 45x37,1 mm a 88,9x74,2 mm.

1/5

Ilustrační obrázek

Kategorie produktu

časové relé

Provedení

Zpožděné vypnutí

Funkce

se zpožděným odpadem

Min. provozní napětí

24 V

Provozní napětí max.

90 V

Datasheety: (PDF)

Doručení: Po 19. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 304,96 Kč / kus)

2 304,96 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: časové relé

Typ: 3RA2832-1DG10

Provedení: Zpožděné vypnutí

Připojení: šroubová svorka

Funkce: se zpožděným odpadem

Min. provozní napětí: 24 V

Provozní napětí max.: 90 V

Provozní napětí: 24 - 90 V

Časový rozsah (min.): 0.05 s

Časový rozsah (max.): 100 s

Min. teplota: -25 °C

Max. teplota: +60 °C

: IP20

Šířka: 45 mm

V: 38 mm

Hloubka: 74 mm

Rozm.: (š x v x h) 45 x 38 x 74 mm

Obsah: 1 ks

Splňuje RoHS: ano

: Electronic

: 0

: 1

: 0

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Provedení

Kategorie produktu

Funkce

Provozní napětí max.

Siemens 3RA2811-1CW10 3RA28111CW10 časové relé, 0.05 - 100 s, 1 ks

Objednací číslo:1746543

Doručení: Po 19. 10.

Conrad Electronic

multifunkční

časové relé

se zpožděným přítahem

240 V

Min.: 1

Násobky: 1

1 668,60 Kč^*

Siemens 3RA2811-2CW10 3RA28112CW10 časové relé, 0.05 - 100 s, 1 ks

Objednací číslo:1746544

Doručení: Po 19. 10.

Conrad Electronic

multifunkční

časové relé

se zpožděným přítahem

240 V

Min.: 1

Násobky: 1

1 668,60 Kč^*

Siemens 3RA2812-1DW10 3RA28121DW10 časové relé, 0.05 - 100 s, 1 ks

Objednací číslo:1746545

Doručení: Po 19. 10.

Conrad Electronic

multifunkční

časové relé

se zpožděným odpadem

240 V

Min.: 1

Násobky: 1

2 106,61 Kč^*

Siemens 3RA2812-2DW10 3RA28122DW10 časové relé, 0.05 - 100 s, 1 ks

Objednací číslo:1746546

Doručení: Po 19. 10.

Conrad Electronic

multifunkční

časové relé

se zpožděným odpadem

240 V

Min.: 1

Násobky: 1

2 106,61 Kč^*

Siemens 3RA2813-1AW10 3RA28131AW10 pomocný spínač, 0.05 - 100 s, 1 ks

Objednací číslo:1746547

Doručení: Po 19. 10.

Conrad Electronic

pomocný spínač

se zpožděným přítahem

240 V

Min.: 1

Násobky: 1

2 061,98 Kč^*

Siemens 3RA2813-2AW10 3RA28132AW10 pomocný spínač, 0.05 - 100 s, 240 V DC/AC, 1 ks

Objednací číslo:1746548

Doručení: Po 19. 10.

Conrad Electronic

pomocný spínač

se zpožděným přítahem

Min.: 1

Násobky: 1

2 061,98 Kč^*

Siemens 3RA2813-2FW10 3RA28132FW10 pomocný spínač, 0.05 - 100 s, 1 ks

Objednací číslo:1746549

Doručení: Po 19. 10.

Conrad Electronic

multifunkční

pomocný spínač

se zpožděným přítahem

240 V

Min.: 1

Násobky: 1

2 152,89 Kč^*

Siemens 3RA2814-1AW10 3RA28141AW10 pomocný spínač, 0.05 - 100 s, 1 ks

Objednací číslo:1750232

Doručení: Po 19. 10.

Conrad Electronic

Zpožděné vypnutí

pomocný spínač

se zpožděným odpadem

240 V

Min.: 1

Násobky: 1

2 855,37 Kč^*

Siemens 3RA2814-1FW10 3RA28141FW10 pomocný spínač, 0.05 - 100 s, 1 ks

Objednací číslo:1746550

Doručení: Po 19. 10.

Conrad Electronic

Zpožděné vypnutí

pomocný spínač

se zpožděným odpadem

240 V

Min.: 1

Násobky: 1

3 180,99 Kč^*

Siemens 3RA2814-2AW10 3RA28142AW10 pomocný spínač, 0.05 - 100 s, 1 ks

Objednací číslo:1746551

Doručení: Po 19. 10.

Conrad Electronic

Zpožděné vypnutí

pomocný spínač

zpoždění odpadu s řídicím kontaktem

240 V

Min.: 1

Násobky: 1

2 855,37 Kč^*

Ke stažení

List technických údajů

List technických údajů 1741890 Siemens 3RA2832-1DG10 3RA28321DG10 časové relé, 0.05 - 100 s, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1741890 Siemens 3RA2832-1DG10 3RA28321DG10 časové relé, 0.05 - 100 s, 1 ks

Popis

Elektronické časové relé se zpožděným návratem a s ovládacím signálem a polovodičový výstup AC/DC 24-90 V časový rozsah 0,05 - 100 s zepředu připevnění pro ochranu 3RT2, S2, S3 šroubové připojení funkční modul SIRIUS 3RA28 pro přímo připraven pro montáž na ochranu 3RT2 a pomocné stykače 3RH2 pro zpožděné spínání v řídících, spouštěcích, ochranných a regulačních obvodů, např. kaskadierten motor ventilátor restart nebo doběhové řízení. Jednoduchý a nasazení bez nářadí umožňuje realizaci ovládání nezávislý časových funkcí bez dalších zapojení. Díky tomu se vyhnete zapojení a snižuje zkušební náklady. Díky čelní montáž na přístroje ušetříte místo na montážní lištu. Je aditivní ochranné zapojení není zapotřebí. Přístroje jsou díky mezinárodní následujícím aprobacím (např. IEC, CCC, UL/CSA) lze použít na celém světě. Funkce moduly jsou pro ochranu 3RT2 a pomocný 3RH2 ve velikosti S00 až S3. K dispozici s flexibilním široký rozsah napětí AC/DC 24-240 V, volitelnými výstupy 1 S + 1 O nebo 1 W a v šroubovými nebo Federzuganschlusstechnik. Pro funkční moduly jsou stavebnice zapojení a plombovatelný kryt. SIRIUS relé - programem pro všechny případy.

Tento text byl přeložen strojově.
