Finder 80.01.0.240.0000 80.01.0.240.0000 časové relé, 100 ms - 24 h, 400 V/AC, 16 A, 1 ks

Relé modul se šroubovacími svorkami, nastavení časování od 0,1 do 12 hodin. Vhodné pro 12-240V AC/DC, zatížení 16A/250V.

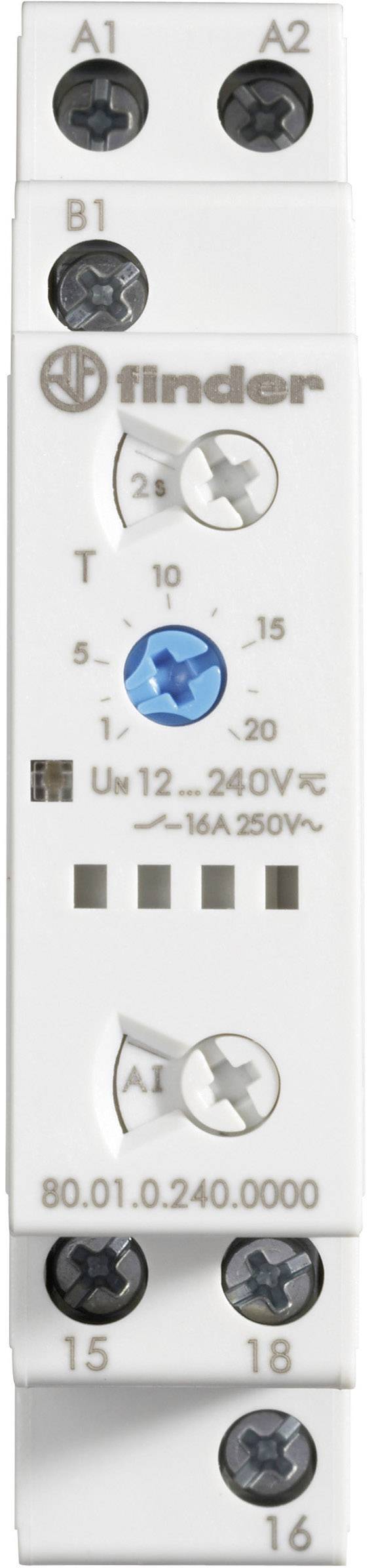

Finder relé se šroubovacími svorkami a modrým otočným ovladačem pro řízení času, potištěné specifikacemi '12-240V' a '16A 250V'.

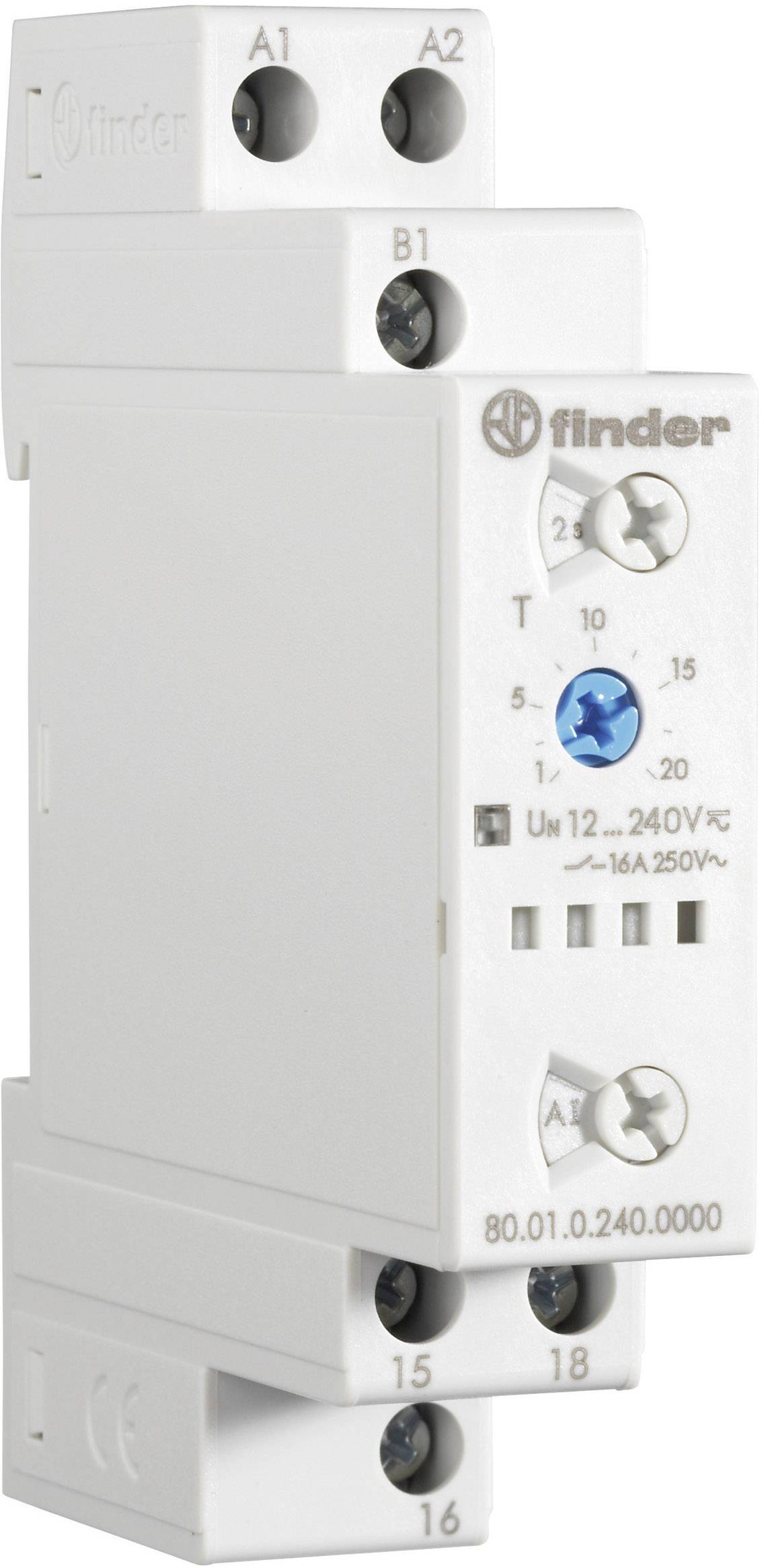

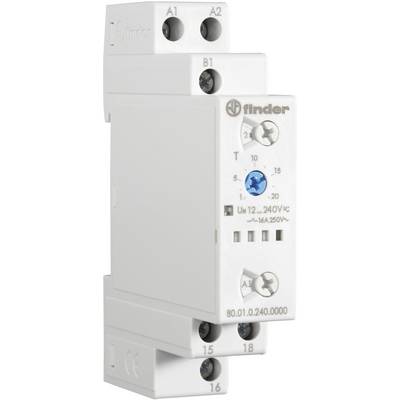

Bílý reléový modul od firmy Finder pro montáž na lištu DIN, s modrou nastavovací šroubovicí a svorkami označenými A1, A2, B1 a 15, 16, 18.

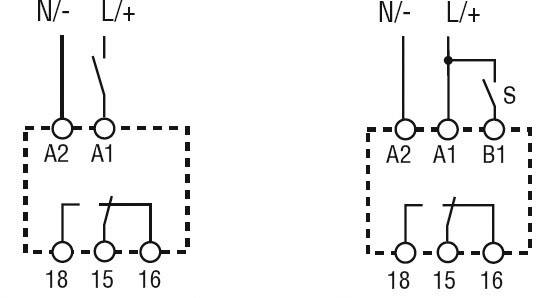

Schéma zapojení se dvěma spínači: Vlevo jednoduchý spínač s kontakty A1, A2, 18, 15, 16. Vpravo spínač s dodatečným kontaktem B1.

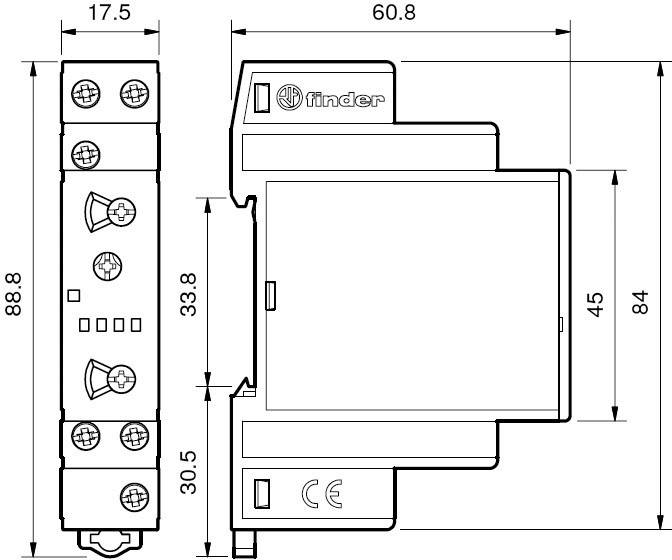

Diagram znázorňuje rozměry elektrického zařízení v milimetrech: výška 88,8, šířka 17,5, hloubka 60,8. Výrobce 'Finder'.

1/5

Druh obalu

Piece

Kategorie produktu

časové relé

Provedení

multifunkční

Funkce

se zpožděným přítahem

Přechodný kontakt při zapnutí

Blinkr na začátku impulzu

se zpožděným odpadem

Zpožděný rozběh a návrat

Měnič impulzu

Min. provozní napětí

12 V/DC

12 V/AC

Datasheety: (PDF)

Okamžité doručení: Čt 1. 10.

597 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 395,87 Kč / kus)

1 395,87 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Multifunkční časové relé 80.01.0.240.0000

Hlavní benefity

Až 6 časových funkcí
6 časových rozsahů od 100 ms do 20 h

Technické parametry

Trvání impulsu: (je - li spuštěno přes B1) 50 ms
doba zotavení: 50 ms

Druh obalu: Piece

Kategorie produktu: časové relé

Typ: 80.01.0.240.0000

Provedení: multifunkční

Připojení: šroubová svorka

Funkce: se zpožděným přítahem
Přechodný kontakt při zapnutí
Blinkr na začátku impulzu
se zpožděným odpadem
Zpožděný rozběh a návrat
Měnič impulzu

Min. provozní napětí: 12 V/DC
12 V/AC

Provozní napětí max.: 240 V/DC
240 V/AC

Provozní napětí: 12, 12 - 240, 240 V/DC, V/AC

Typ kontaktu: 1 přepínací kontakt

Materiál kontaktu: AgNi

Spínací napětí (max.): 400 V/AC

Spínací proud (max.): 16 A

Max. spínací výkon: 4000 VA

Časový rozsah (min.): 100 ms

Časový rozsah (max.): 24 h

Časový rozsah: 2 s
20 s
2 min
20 min
2 h
24 h

Min. teplota: -20 °C

Max. teplota: +60 °C

: IP20

Šířka: 17.5 mm

V: 60.8 mm

Hloubka: 88.8 mm

Rozm.: (š x v x h) 17.5 x 60.8 x 88.8 mm

Obsah: 1 ks

Provedení: Časové relé - multifunkce

Spínací hodnoty: (AC1) 4000 VA, při 16 A přepín. kont. AC 15 (230 V/AC) 750 VA, zatížení motoru při 16 A přepín. k. (jednofázový motor AC3 - provoz - 230 V/AC) 0,55 kW

Typ: 80.01.0.240.0000

Provozní napětí: 12 - 240 V DC/AC

Hmotnost: 0.0610

: 16 A

: 17.5

: 56.5 mm

: 84 mm

: NE

: Screw connection

: 12-240 V

: 12-240 V

: 12-240 V

: IP20

: AC/DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 503089 Finder 80.01.0.240.0000 80.01.0.240.0000 časové relé, 100 ms - 24 h, 400 V/AC, 16 A, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 503089 Finder 80.01.0.240.0000 80.01.0.240.0000 časové relé, 100 ms - 24 h, 400 V/AC, 16 A, 1 ks

Informace

Informace 503089 Finder 80.01.0.240.0000 80.01.0.240.0000 časové relé, 100 ms - 24 h, 400 V/AC, 16 A, 1 ks

Prohlášení o shodě

Prohlášení o shodě 503089 Finder 80.01.0.240.0000 80.01.0.240.0000 časové relé, 100 ms - 24 h, 400 V/AC, 16 A, 1 ks

Popis

Multifunkční časové relé s následujícími funkcemi: Zpoždění odezvy, mžikový spínač, blikač - začínající impulsem, zpoždění odpadu, zpoždění odezvy/odpadu, sepnutí impulsem.
