Finder 86.00.0.240.0000 86.00.0.240.0000 časové relé, 0.05 s - 100 h, 1 ks

Šedostříbrné časové relé od Finderu s průhledným krytem, šest nastavitelných funkcí a diagram zapojení. Vyrobeno v EU.

Schéma zapojení ukazuje tři svorky A2, A1 a B1. A1 je propojena s B1 přes spínač 'S'. Napětí U je vyznačeno mezi A2 a A1.

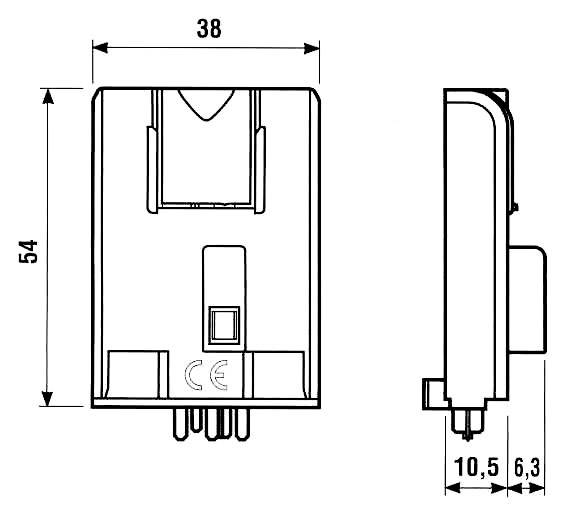

Diagram elektrické komponenty s rozměry: šířka 38 mm, výška 54 mm, hloubka 10,5 mm a 6,3 mm. Zobrazeny boční a přední pohled.

1/3

Druh obalu

Piece

Kategorie produktu

časové relé

Provedení

multifunkční

Funkce

se zpožděným přítahem

Přechodný kontakt při zapnutí

Blinkr na začátku impulzu

se zpožděným odpadem

Zpožděný rozběh a návrat

Vstupní měnič, tvarovač impulzů

Přechodný kontakt při vypnutí

Měnič ZAP a VYP

Min. provozní napětí

12 V/DC

12 V/AC

Datasheety: (PDF)

Okamžité doručení: Po 12. 10.

137 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 061,98 Kč / kus)

1 061,98 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Časový modul, Série 86.00

Technické parametry

Vhodné pro: šroubová patice 90.02 a 90.03 (série 60)

Druh obalu: Piece

Kategorie produktu: časové relé

Typ: 86.00.0.240.0000

Provedení: multifunkční

Připojení: konektor

Funkce: se zpožděným přítahem
Přechodný kontakt při zapnutí
Blinkr na začátku impulzu
se zpožděným odpadem
Zpožděný rozběh a návrat
Vstupní měnič, tvarovač impulzů
Přechodný kontakt při vypnutí
Měnič ZAP a VYP

Min. provozní napětí: 12 V/DC
12 V/AC

Provozní napětí max.: 240 V/DC
240 V/AC

Provozní napětí: 12, 12 - 240, 240 V/DC, V/AC

Typ kontaktu: 3 přepínací kontakty

Materiál kontaktu: AgNi

Časový rozsah (min.): 0.05 s

Časový rozsah (max.): 100 h

Časový rozsah: 1 s
10 s
100 s (value.1402885)
10 min
100 min
10 h
100 h

Min. teplota: -20 °C

Max. teplota: +50 °C

: IP20

Délka: 38 mm

Šířka: 54 mm

V: 16.8 mm

Rozm.: (d x š x v) 38 x 54 x 16.8 mm

Obsah: 1 ks

Typ: 86.00.0.240

Provozní napětí: 12 - 240 V DC/AC

: 16 A

: 38

: 54 mm

: 16.8 mm

: NE

: Screw connection

: 12-240 V

: 12-240 V

: 12-240 V

: AC/DC

: IP20

: 10.2-265 V

: 10.2-265 V

: 10.2-265 V

: AC/DC

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 503163 Finder 86.00.0.240.0000 86.00.0.240.0000 časové relé, 0.05 s - 100 h, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 503163 Finder 86.00.0.240.0000 86.00.0.240.0000 časové relé, 0.05 s - 100 h, 1 ks

Informace

Informace 503163 Finder 86.00.0.240.0000 86.00.0.240.0000 časové relé, 0.05 s - 100 h, 1 ks

Prohlášení o shodě

Prohlášení o shodě 503163 Finder 86.00.0.240.0000 86.00.0.240.0000 časové relé, 0.05 s - 100 h, 1 ks

Popis

Časový modul pro šroubovou patici 90.02 a 90.03 (Série 60). Realizují zde průmyslové časové relé s 2 nebo 3 kontakty pro 10 A a 8 časových funkcí. 7 časových oblastí do 100 h, kódovatelné přes spínač DIP.
