Siemens 3RH2131-2BB40 pomocný stykač 3 spínací kontakty Vhodné pro značku (relé): Siemens Piece 1 ks

Elektrický stykač Siemens série SIRIUS v černošedém provedení zobrazující kontaktní svorky. Vhodný pro řídicí systémy v průmyslových aplikacích.

Ilustrační obrázek

Otevřená rozvodná skříň plná kabelů a elektronických komponentů, uspořádaných v policích, ukazuje strukturované zapojení.

Schéma zapojení pomocného stykače a vedlejšího pomocného stykače s různými typy adaptérů a možnostmi připojení.

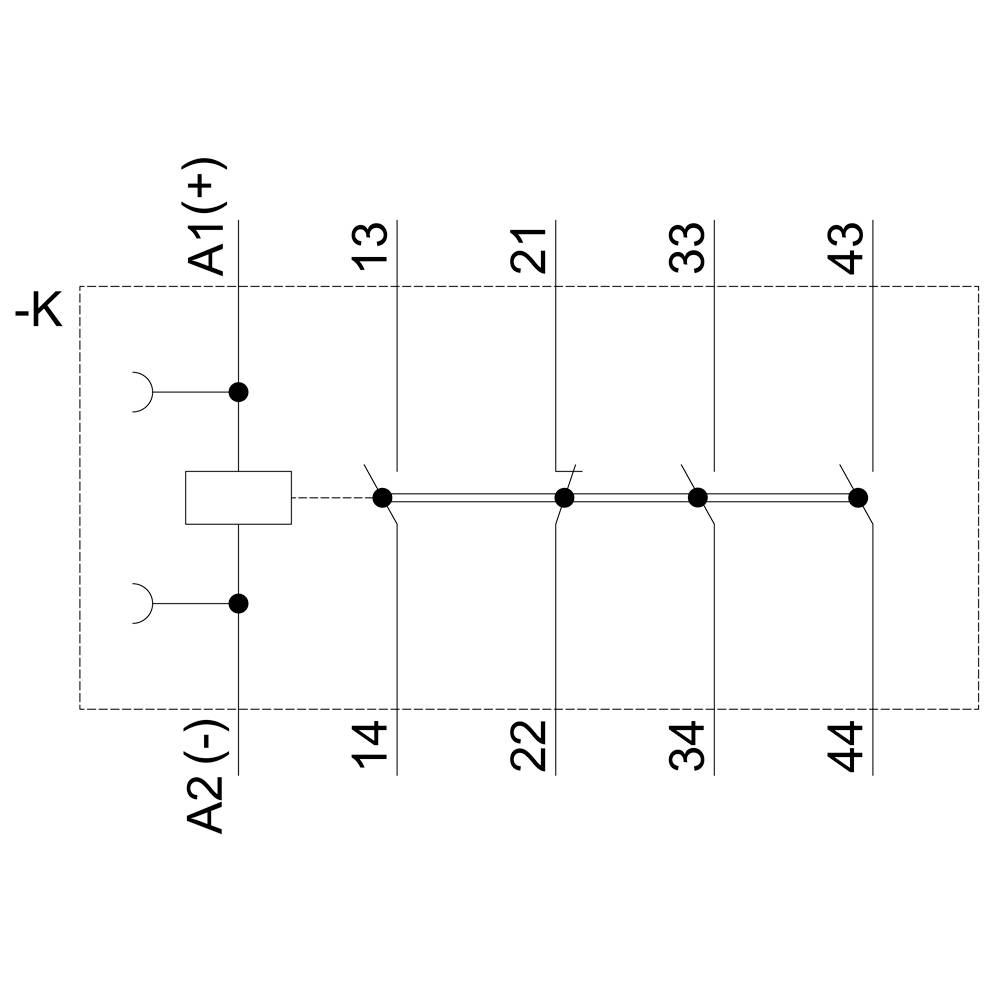

Schéma elektrického obvodu se čtyřmi spínači v sérii, označené A1(+), A2(-), 13, 21, 33, 43, 14, 22, 34, 44.

Technický výkres elektronické součástky s rozměry a detaily upevnění. Vlevo: Pohled zepředu. Uprostřed: Boční pohled. Vpravo: Pohled shora s montážními otvory.

Diagram modulu Siemens SIRIUS, zobrazující připojení s číselnými označeními a identifikací produktu.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný stykač

Počet pólů

4pólový

Připojení

přípojka s pružinovým protitahem

Druh obalu

Piece

Typ

3RH2131-2BB40

Datasheety: (PDF)

Okamžité doručení: Út 1. 9.

19 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (880,17 Kč / kus)

880,17 Kč

Bez DPH.

Nahlásit právní incident

Technické parametry

Druhu napětí: DC

Druh obalu: Piece

Kategorie produktu: pomocný stykač

Typ: 3RH2131-2BB40

Konstrukční velikost: S00

Počet pólů: 4pólový

Typ kontaktu: 3 spínací kontakty

Pomocný kontakt: 1 rozpínací kontakt
3 spínací kontakty

Řídicí napětí (min.): 24 V/DC

Řídicí napětí (max.): 24 V/DC

Rozsah řídicího napětí: 24 - 24 V/DC

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 70 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 70 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 3

: 1

: 3 A

: Spring clamp connection

: DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1741240 Siemens 3RH2131-2BB40 pomocný stykač 3 spínací kontakty Vhodné pro značku (relé): Siemens Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1741240 Siemens 3RH2131-2BB40 pomocný stykač 3 spínací kontakty Vhodné pro značku (relé): Siemens Piece 1 ks

Popis

Pomocný stykač, 3 S + 1 O, 24 V DC, velikost S00, pružinová spojka stykač SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod. Díky pomocné stykače SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Všechny kontakty jsou určeny pro safety použití i jako SUVA varianty. Díky pomocné stykače jsou klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Základní provedení pomocné stykače je 4-pólový a lze rozšířit až na 8 pole díky zacvakávacímu Bloky pomocných spínačů. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro pomocné stykače 3RH2. Díky pomocné stykače 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
