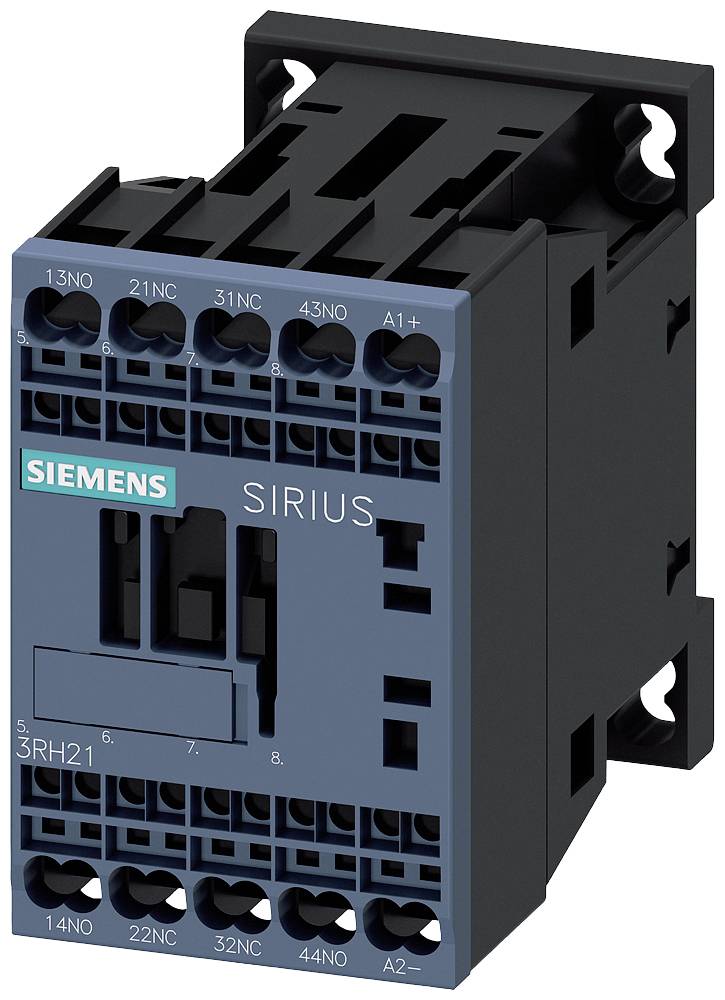

Siemens 3RH2122-2XB40-0LA2 pomocný stykač s varistorem Piece 1 ks

Ilustrační obrázek

Otevřená rozvodná skříň s několika elektrickými komponenty a vodiči, které se používají k řízení strojů nebo systémů.

Diagram znázorňuje různé komponenty pomocného stykače s číslováním a symboly pro vysvětlení připojení a funkcí.

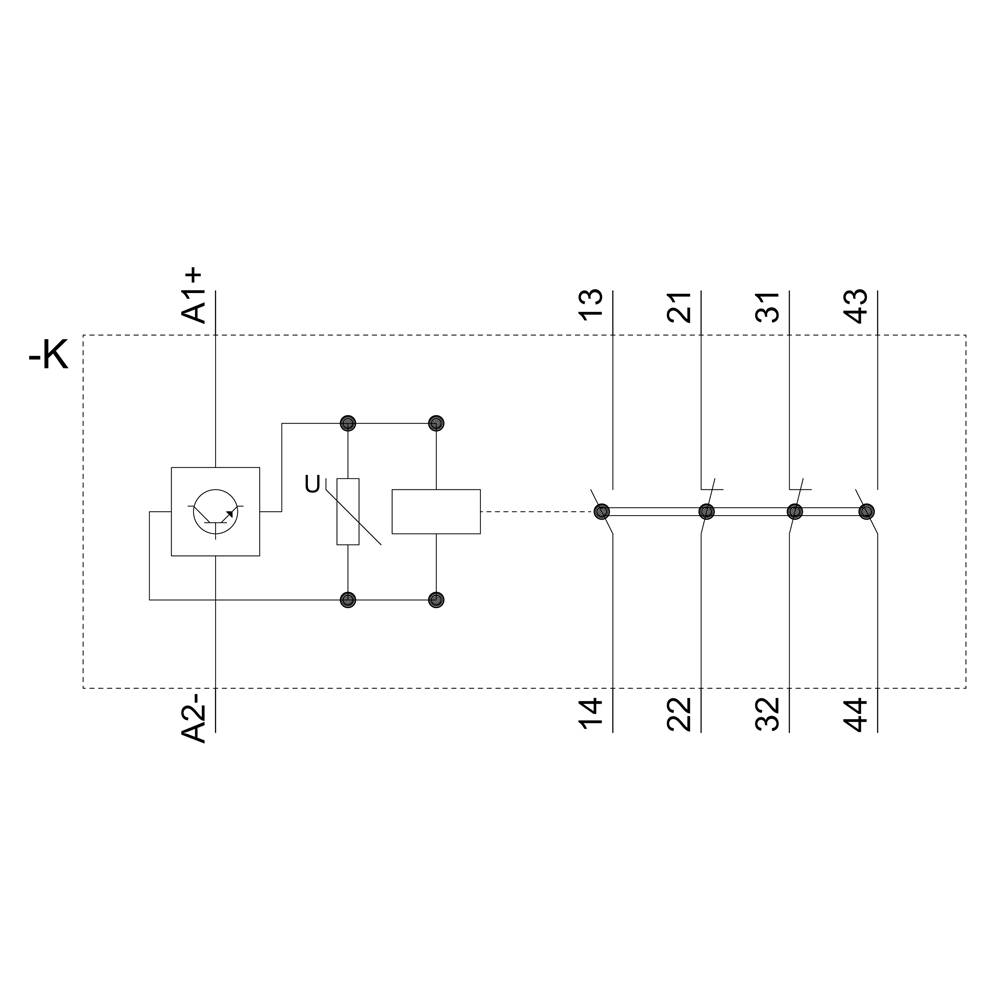

Schéma zapojení s relé (-K). Svorky A1+ a A2 vybírají mezi 13, 21, 31, 43 a 14, 22, 32, 44.

Výkres zobrazuje rozměry elektrického spínače ve třech pohledech: předním, bočním a horním. Rozměry jsou uvedeny v milimetrech.

Diagram Siemensova relé Sirius 3RH21 se svorkami a popisy. Zobrazuje polohu vstupů a výstupů.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný stykač

Počet pólů

4pólový

Připojení

přípojka s pružinovým protitahem

Druh obalu

Piece

Typ

3RH2122-2XB40-0LA2

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 536,36 Kč / kus)

1 668,60 Kč

-8 %

1 536,36 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Stykač pro železniční 2S+ 2 NC, DC24V, 0,7-1,25*US, s integrovaným varistor, S00

Dodatečné informace:

Technické parametry

Druhu napětí: DC

Druh obalu: Piece

Kategorie produktu: pomocný stykač

Typ: 3RH2122-2XB40-0LA2

Konstrukční velikost: S00

Počet pólů: 4pólový

Pomocný kontakt: 2 spínací kontakty
2 rozpínací kontakty

Řídicí napětí (min.): 24 V/DC

Řídicí napětí (max.): 34 V/DC

Rozsah řídicího napětí: 24 - 34 V/DC

Vlastnosti: s varistorem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -40 °C

Max. teplota: +70 °C

Šířka: 45 mm

V: 70 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 70 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 2

: 2

: 3 A

: Spring clamp connection

: DC

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 1736368 Siemens 3RH2122-2XB40-0LA2 pomocný stykač s varistorem Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1736368 Siemens 3RH2122-2XB40-0LA2 pomocný stykač s varistorem Piece 1 ks

Popis

Stykač pro železniční 2S + 2 NC, DC 24-34V, 0,7 - 1,25*US, s integrovaným varistor velikosti S00, pružinová spojka vhodné pro SPS výstupy stykač eichhorn SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod se silným kolísání řídicí napětí za extrémních podmínek např. pro použití na železnici. Díky pomocné stykače SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Všechny kontakty jsou určeny pro safety použití i jako SUVA varianty. Díky pomocné stykače jsou klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Tato varianta se vyznačuje vzhledem k rozšířenému pracovní a teplotní rozsah pro tvrdší prostředí. Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Základní provedení pomocné stykače je 4-pólový a lze rozšířit až na 8 pole díky zacvakávacímu Bloky pomocných spínačů. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro pomocné stykače 3RH2. Díky pomocné stykače 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
