Siemens 3RH2131-2BG40 pomocný stykač Vhodné pro značku (relé): Siemens Single 1 ks

Na obrázku je černý pomocný stykač Siemens SIRIUS s několika připojovacími svorkami. Na přední straně je vyznačeno '3RH21'.

Ilustrační obrázek

Otevřená rozvodná skříň s několika řadami elektronických komponent a viditelně uspořádanými kabely.

Graf znázorňuje různé konfigurace pomocných stykačů a příslušenství. Obsahuje funkční moduly, odpojovače a omezovače přepětí.

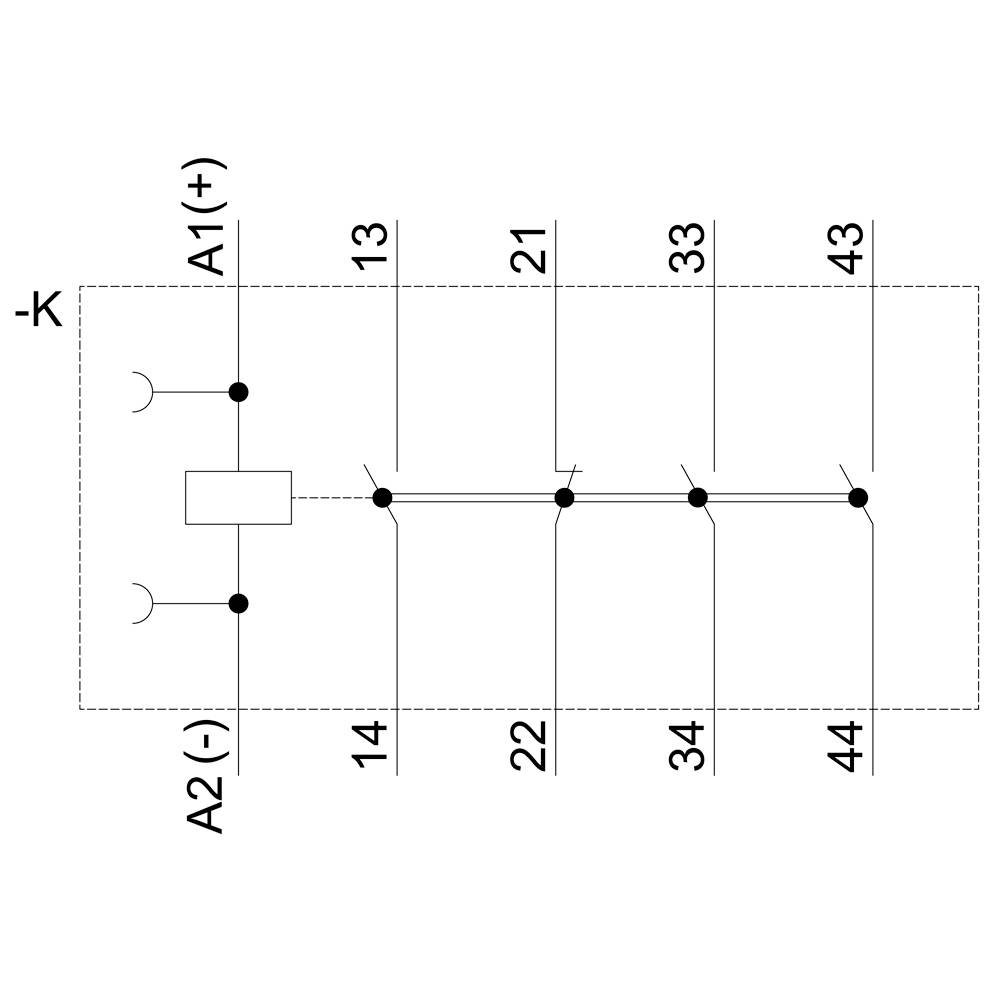

Schéma zapojení relé se symboly cívky a kontaktů. Propojení ukazují, jak elektrický proud prochází relé.

Technický výkres elektrické součástky s pohledem shora, z boku a s rozměry včetně výšky, šířky a upevňovacích bodů.

'Siemens SIRIUS schéma zapojení: Zobrazuje svorky 13NO, 21NC, 33NO, 43NC, A1+, 14NO, 22NC, 34NO, A2-. Hlavní část označena jako 3RH21.'

1/6

Ilustrační obrázek

Kategorie produktu

pomocný stykač

Počet pólů

4pólový

Připojení

přípojka s pružinovým protitahem

Druh obalu

Single

Typ

3RH2131-2BG40

Datasheety: (PDF)

Doručení: Po 19. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (954,55 Kč / kus)

1 032,23 Kč

-8 %

954,55 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Pomocný stykač 3S+ 1O, DC1 25V, S00

Dodatečné informace:

Technické parametry

Druhu napětí: DC

Druh obalu: Single

Kategorie produktu: pomocný stykač

Typ: 3RH2131-2BG40

Konstrukční velikost: S00

Počet pólů: 4pólový

Pomocný kontakt: 1 rozpínací kontakt
3 spínací kontakty

Řídicí napětí (max.): 125 V/DC

Rozsah řídicího napětí: 125 V/DC (max)

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 70 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 70 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 3

: 1

: 3 A

: Spring clamp connection

: DC

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 1741242 Siemens 3RH2131-2BG40 pomocný stykač Vhodné pro značku (relé): Siemens Single 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1741242 Siemens 3RH2131-2BG40 pomocný stykač Vhodné pro značku (relé): Siemens Single 1 ks

Popis

Pomocný stykač, 3 S + 1 O, DC 125 V, velikosti S00, pružinová spojka stykač SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod. Díky pomocné stykače SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Všechny kontakty jsou určeny pro safety použití i jako SUVA varianty. Díky pomocné stykače jsou klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Základní provedení pomocné stykače je 4-pólový a lze rozšířit až na 8 pole díky zacvakávacímu Bloky pomocných spínačů. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro pomocné stykače 3RH2. Díky pomocné stykače 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
