Joy-it generátor signálu Kalibrováno dle (ISO) 1 nHz - 80 MHz 2kanálový trojúhelník, Lorenzova křivka, pulz, rampa, šum,

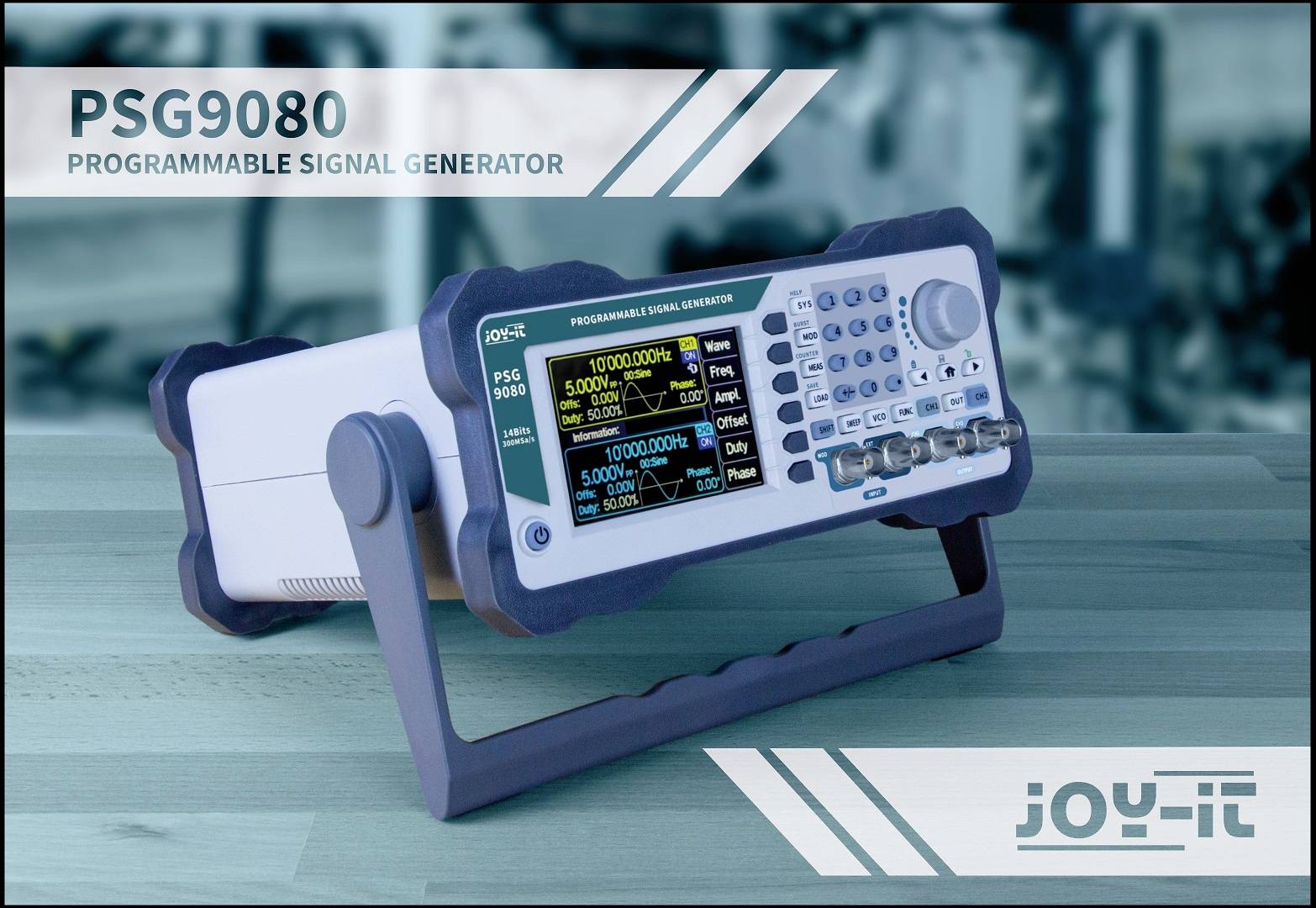

Programovatelný signální generátor s digitálním displejem, klávesnicí a otočnými ovladači pro řízení frekvence, amplitudy a fáze.

1/2

Dodatečné informace:

Datasheety: (PDF)

Doručení: St 30. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (12 367,77 Kč / kus)

12 367,77 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Hlavní benefity

Programovatelný generátor signálu PSG9080

2kanálový generátor signálu
1kanálový čítač frekvencí
Různé modulační funkce: Sweep / VCO

Technické parametry

Menu v anglickém, německé a francouzském jazyce
MODULAČNÍ FUNKCE: AM, FM, PM, ASK, FSK, PSK, PWM, Burst
Rychlost snímání 300 MSA/s
Vertikální rozlišení 14 bitů
Formy signálu: Lorentz-puls, puls, půlvlna, šum, exponenciální nástup a výstup, a mnoho dalších.
Frekvenční rozsahy: Sinus obdélník, puls trojúhelník, libovolně TTL, 1 nHz - 80 MHz, 1 nHz - 30 MHz, 1 nHz - 50 MHz, 1 nHz - 20 MHz
Min. Frekvenční rozlišení 1 NHz
Přesnost frekvence 5 ppm
Stabilita frekvence: 3 ppm / 1 rok
Přípustná provozní teplota 0 až 40 °C, přípustná provozní vlhkost menší než 80 %
Vstupní napětí: 85 v - 264 v AC / 47 - 63 Hz
TFT barevný LCD displej
Velikost displeje: 3,5 palce (8,89 cm)
Připojení: Signální svorky BNC
Vlastnosti: 2kanálový generátor signálu, 1kanálový čítač frekvencí různé modulační funkce Sweep-funkce VCO.

Výstupní tvar signálu: Sinus, obdélník, trojúhelník, puls, uživatelsky definovaná, Lorentz

Kategorie produktu: generátor signálu

Rozsah frekvence: 1 nHz - 80 MHz

výstup signálu: trojúhelník
Lorenzova křivka
pulz
rampa
šum
obdélníkový
signál
sinusový
TT

Frekvenční rozsah sinus: 80 MHz

Frekvenční rozsah obdélník: 30 MHz

Displej: LCD

Frekvenční rozsah trojúhelník: 50 MHz

: ISO

Rozm.: (š x v) 219 mm x 160 mm

Počet kanálů: 2kanálový

Frekvence (max.): 80 MHz

Frekvence (min.): 1 nHz

Vlastnosti: vč. čítače frekvence

Šířka: 219 mm

V: 160 mm

rozhraní: BNC

Napájení VDE: 230 V AC

Typ: JT-PSG9080

Ke stažení

List technických údajů

List technických údajů 2468057 Joy-it generátor signálu Kalibrováno dle (ISO) 1 nHz - 80 MHz 2kanálový trojúhelník, Lorenzova křivka, pulz, rampa, šum,

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2468057 Joy-it generátor signálu Kalibrováno dle (ISO) 1 nHz - 80 MHz 2kanálový trojúhelník, Lorenzova křivka, pulz, rampa, šum,

Popis

Programovatelný generátor signálů PSG9080 může mít mnoho různých průběhů, např. Generuje definované vlny: Sinus, obdélník, trojúhelník, puls a uživatelské.

Generátor signálů má velkorysý frekvenční rozsah od 1 nHz do 80 MHz a rychlost snímání 300 MSA/s.

Pouzdro je vysoce odolné a má protiskluzové podstavce pro pohodlnou práci.
Různé způsoby modulace signálu, např. Frekvenční modulace, fázové modulace, modulace amplitudové modulace, pulzní šířková modulace, frekvenční konverze, Tento přístroj už nepředstavuje žádný problém.

Integrovaná měřicí funkce umožňuje měření frekvence, periody a doby zapnutí externích signálů a jejich zobrazení v reálném čase na displeji.
Generátor signálu se dá velmi jednoduše ovládat díky intuitivnímu uspořádání tlačítek a barevnému LCD displeji s vysokým rozlišením 3,5 palců. Různá nastavení lze uložit do skupin a velmi rychle vyvolat. Kromě toho může být menu zobrazeno v jazycích němčina, angličtina a francouzština.

Tento text byl přeložen strojově.
