Name: HDC insert, Female, 500 V, 16 A, No. of poles: 32, Crimp connection, Size: 6
Brand: Weidmüller
SKU: 204071
Availability: InStock

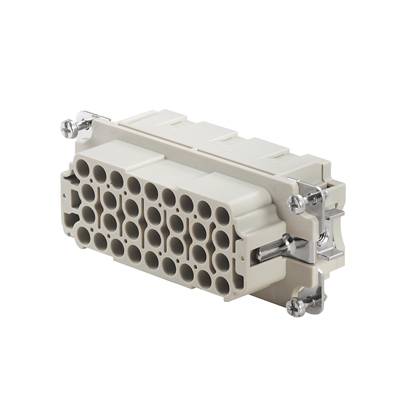

Obdélníkový béžový vícenásobný adaptér s kovovými sponkami na obou stranách, vhodný pro průmyslové použití.

Kategorie produktu

konektorová vložka, zásuvka

Připojení

krimpované

Řada

RockStar® HDC HEE

Vlastnosti

se slitinou mědi

počet kontaktů

32 + PE

Datasheety: (PDF)

Doručení: Po 19. 10.

5 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (577,69 Kč / kus)

577,69 Kč

Bez DPH.

Už jen 5 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

HDC insert, Female, 500 V, 16 A, No. of poles: 32, Crimp connection, Size: 6

HDC pinového korektoru HEE 32 FC

Technické parametry

Čistá hmotnost: 65 g
mezní teplota: -40 °C ... Izolační odpor: 125 °C 1010 Ω
stupeň znečištění: 3
šířka: 34 mm
výška: 36 mm
hloubka: 84,5 mm
zdířka: 36 mm
délka patice: 84,5 mm
velikost: 6
řada: pinového korektoru HEE
jmenovité napětí (DIN EN 61984): 500 V,
jmenovité napětí podle UL/CSA: 600 V AC/DC
Jmenovité rázové napětí (DIN EN 61984): 6 kV
jmenovitý proud (DIN EN 61984): 16 A
hořlavost: podle UL 94 V-0
průchozí odpor: ≤ 2 mΩ
izolační: PC skelnými vlákny (UL seznamu a trakčního-qualifiziert)
Izolační skupina: IIIa
cyklů Ag: ≥ 500
cyklů Au: ≥ 500
připojení PE: šroubové připojení
vodiče - průřez AWG (PE), max.: AWG 12
připojení vodiče - průřez AWG (PE), min.: AWG 20
Bemessungsanschluss délka odizolování: 7,5 mm
délka odizolování PE připojení: 10 mm
utahovací moment max. PE připojení: 1,5 Nm
utahovací moment min. PE-připojení: 1,2 Nm
upevňovací šroub M 4
čepel rozměr křížový: vel. PH1
čepel rozměr plochý (PE): SD 0,8 x 4,0

Kategorie produktu: konektorová vložka, zásuvka

Řada: RockStar® HDC HEE

Vlastnosti: se slitinou mědi

Připojení: krimpované

počet kontaktů: 32 + PE

Průřez vodiče (max.): 4 mm²

Pólů: 32

Průřez vodiče (min.): 0.5 mm²

Obsah: 1 ks

Počet pólů: Ano

: 34

: 36 mm

: 84.5 mm

: 500 V

: 32

: Bus

: -40-125 °C

: V0

: 6 kV

: Crimp connection

: Silver

: 3

: 0.5-4 mm²

: 0.5-4 mm²

: 0.5-4 mm²

: 0.5-4 mm²

: ANO

: Other copper alloys

: 16 A

: Thermoplastic

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Připojení

Kategorie produktu

HDC insert, Female, 500 V, 16 A, No. of poles: 10, Crimp connection, Size: 3

Objednací číslo:359377

Doručení: Po 19. 10.

5 Set(y)Conrad Electronic

krimpované

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

442,15 Kč^*

HDC insert, Female, 500 V, 16 A, No. of poles: 10, Crimp connection, Size: 4

Objednací číslo:201598

Doručení: Po 19. 10.

5 KsConrad Electronic

krimpované

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

293,39 Kč^*

HDC insert, Female, 500 V, 16 A, No. of poles: 10, Screw connection, Size: 4

Objednací číslo:201592

Okamžité doručení: St 14. 10.

13 KsConrad Electronic

šroubovací

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

376,03 Kč^*

HDC insert, Female, 500 V, 16 A, No. of poles: 10, Tension clamp connection, Size: 4

Objednací číslo:203348

Doručení: Po 19. 10.

5 KsConrad Electronic

pružinová svorka

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

428,93 Kč^*

HDC insert, Female, 500 V, 16 A, No. of poles: 16, Crimp connection, Size: 6

Objednací číslo:201613

Doručení: Po 19. 10.

5 KsConrad Electronic

krimpované

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

362,81 Kč^*

HDC insert, Female, 500 V, 16 A, No. of poles: 16, Crimp connection, Size: 6

Objednací číslo:201659

Doručení: Po 7. 12.

Conrad Electronic

krimpované

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

362,81 Kč^*

HDC insert, Female, 500 V, 16 A, No. of poles: 16, PUSH IN, Size: 6

Objednací číslo:204487

Doručení: Po 19. 10.

5 KsConrad Electronic

pružinové připojení

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

450,41 Kč^*

HDC insert, Female, 500 V, 16 A, No. of poles: 16, PUSH IN, Size: 6

Objednací číslo:204476

Doručení: Po 19. 10.

5 KsConrad Electronic

pružinové připojení

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

470,25 Kč^*

HDC insert, Female, 500 V, 16 A, No. of poles: 16, Screw connection, Size: 6

Objednací číslo:201611

Doručení: Po 19. 10.

5 KsConrad Electronic

šroubovací

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

478,51 Kč^*

HDC insert, Female, 500 V, 16 A, No. of poles: 16, Screw connection, Size: 6

Objednací číslo:201656

Doručení: Po 19. 10.

5 KsConrad Electronic

šroubovací

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

470,25 Kč^*

Ke stažení

List technických údajů

List technických údajů 204071 HDC insert, Female, 500 V, 16 A, No. of poles: 32, Crimp connection, Size: 6

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 204071 HDC insert, Female, 500 V, 16 A, No. of poles: 32, Crimp connection, Size: 6

Popis

The HEE series features high-density contacts and is designed based on the established HE inserts.
The wire connection level is designed as a crimp contact. The established crimp connection has been used as a standard for decades. Crimp contacts are not delivered with the inserts.

Number of poles: 64
Rated current: 16 A
Rated voltage: 500 V
Nominal voltage acc. to UL/CSA: 600 V AC/DC
Crimp connection
