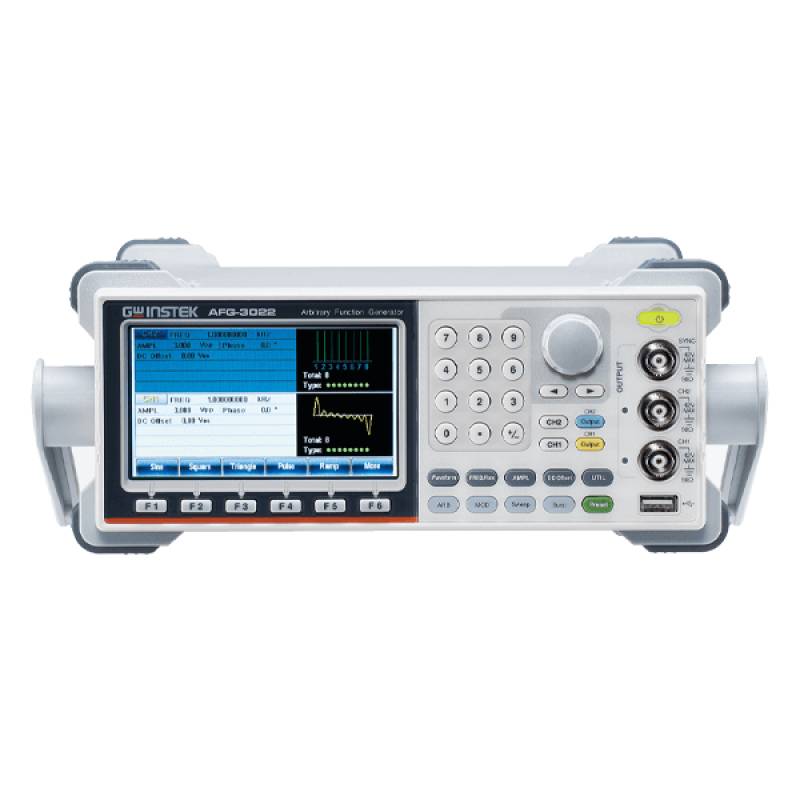

GW Instek AFG-3022 Arbitrární generátor funkcí 1 µHz - 20 MHz 2kanálový arbitrární, trojúhelník, pulz, šum, obdélníkový,
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (54 222,31 Kč / kus)
54 222,31 Kč
Bez DPH.
Doprava zdarma
Hlavní benefity
Arbitrární generátor funkcí AFG-3022
- 2 kanály
- Šířka pásma 1 µHz - 20 MHz
- Arbitrární generátor 200 MSa/s
- Přímé digitální generování signálu (DDS)
Technické parametry
- Modulace AM/FM/PWM: 2 mHz – 20 kHz
- Modulace FSK: 2 mHz - 100 kHz
- Rozlišení obrazovky (RGB): 480 x 272 pixelů
- Offset: 10 mVpp - 10 Vpp
- Paměťová křivka: 1 MPt
- Impedance 50 Ω
- Rozlišení: 1 µHz
- Grafický barevný LCD displej s úhlopříčkou 10,9 cm
- Funkce Sweep
- Výstupní tvar signálu
Sinus/obdélník/rampa/puls/šum/DC/Sin(x)/x/exp růst-pokles/negativní rampa/ arbitrární signál
- Kategorie produktu
Arbitrární generátor funkcí
- Rozsah frekvence
1 µHz - 20 MHz
- výstup signálu
arbitrární
trojúhelník
pulz
šum
obdélníkový
sinusový
- Frekvenční rozsah sinus
1 µHz - 20 MHz
- Frekvenční rozsah obdélník
1 µHz - 20 MHz
- Doba náběhu obdélník
<8 ns
- Displej
LCD
- Frekvenční rozsah trojúhelník
1 µHz - 1 MHz
bez certifikátu
- Vnitřní modulace
AM/FM/FSK/PWM
- Externí modulace
AM/FM/FSK/PWM
- Spouštěč (synchronní)
TTL
- Rozm.
(š x v) 265 mm x 107 mm
- Hmotnost
4 kg
- Počet kanálů
2kanálový
- Frekvence (max.)
20 MHz
- Frekvence (min.)
1 µHz
- Vlastnosti
modulace
- Šířka
265 mm
- V
107 mm
- rozhraní
LAN
USB
- Napájení VDE
napájení z el. sítě
- Typ
AFG-3022
Ke stažení
List technických údajů
List technických údajů 1601380 GW Instek AFG-3022 Arbitrární generátor funkcí 1 µHz - 20 MHz 2kanálový arbitrární, trojúhelník, pulz, šum, obdélníkový,
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1601380 GW Instek AFG-3022 Arbitrární generátor funkcí 1 µHz - 20 MHz 2kanálový arbitrární, trojúhelník, pulz, šum, obdélníkový,
Informace
Informace 1601380 GW Instek AFG-3022 Arbitrární generátor funkcí 1 µHz - 20 MHz 2kanálový arbitrární, trojúhelník, pulz, šum, obdélníkový,
Popis

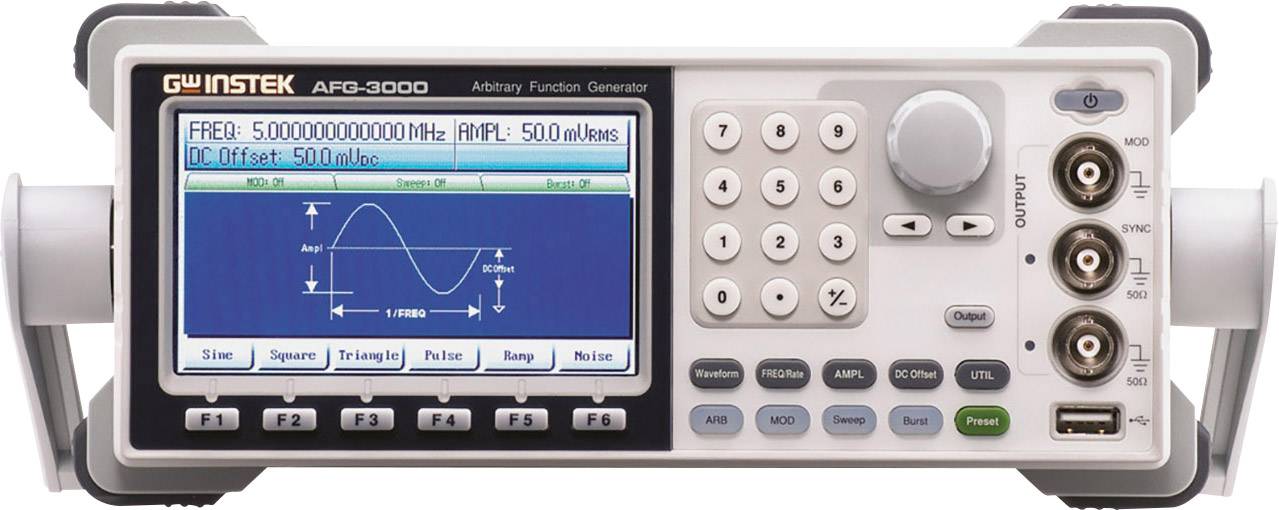

Generátor funkcí AFG-3022 s přímým digitálním generováním signálu (DDS) poskytuje šířku pásma 20 MHz A dva nezávislé kanály. Vybavení obsahuje standardní signály sinus, obdélník, rampa, puls, šum, DC, Sin(x)/x, exponenciální nárůst, exponenciální pokles, negativní rampu a libovolný průběh signálu 200 MSa/s. Navíc jsou k dispozici funkce modulace AM/FM/FSK, Sweep a Burst. Barevný LCD monitor s úhlopříčkou 10,9 cm zobrazuje všechny parametry, nastavení a průběh. USB rozhraní lze použít pro dálkové ovládání počítačem. Arbitrární průběh signálu lze vygenerovat pomocí volně dostupného PC® softwaru a přes USB přenést do generátoru. Ve spojení s pamětí osciloskopů řady GDS-3000 je možné regenerovat měřený digitální signál (DWR).
Provedení
- USB Host
- Nastavitelný poměr impuls/pauza pro obdélníkový signál
- Nastavení křivky parametru pomocí klávesnice a otočného knoflíku
- Současné zobrazení parametrů a křivky (WYSIWYG)
- Nastavení 10 paměťových míst
- 10 energeticky nezávislých paměťových vzorků 1 Mpts
- Nápověda na obrazovce.
Obsah balení
- Měřicí kabel (BNC - BNC)
- Síťový kabel
- Návod k obsluze (GB)
- Stručný návod.
Doplňující informace
PC® software k vytváření libovolných signálů je ke stažení na internetu.
