Multimetry

Ruční multimetry s digitálním displejem dominují současnému trhu. Multimetry s analogovým zobrazením byly prakticky již zcela vytlačeny. Hlavním důvodem toho je příznivá cena, mnohem vyšší odolnost proti nárazům a možnost rychlého a dobře čitelného zobrazení naměřených hodnot. Přesto však analogové multimetry najdou i v současné době své uplatnění. Vzhledem ke kolísajícím a měnícím se hodnotám umožňují analogové multimetry jednodušší analýzu signálu prostřednictvím kontinuální indikace jejich měřicího systému. Ruční multimetry jsou přitom nabízeny ve zvlášť kompaktním provedení, které je podobné tomu, jež známe z dvoupólových zkoušeček napětí. Jeden zkušební hrot zde spojuje obě části krytu, který zahrnuje oba zkušební kabely. Jedna část multimetru přitom zaujímá jak ovládací prvky, tak digitální displej se zobrazením naměřených hodnot.

Stolní multimetry, jak už sám název napovídá, mají obvykle své místo na desce pracovního stolu v laboratořích a servisních dílnách. Tyto multimetry obvykle vykazují vysokou přesnost a potřebné rozlišení měření a mají spoustu dalších funkcí. Mimoto disponují velkým a snadno čitelným displejem.

Stolní multimetry mohou mít duální displej nebo také displej s grafickým zobrazením. Grafické displeje umožňují nejen zobrazení naměřených hodnot ve formě trendu a sloupcových grafů, ale mohou také zobrazit hodnoty v časovém průběhu v křivce nebo grafu.

V zadní části můžete u některých multimetrů nalézt i další měřicí vstupy, které umožňují integrovat systém multimetru do jiných přístrojů pro sběr dat. Stejně tak mohou profesionální stolní multimetry být vybaveny dalšími rozhraními nebo rozšiřitelnými sloty. Multimetry s integrovanými paměťovými funkcemi nebo USB portem pro flash disky pak navíc podporují funkce pro záznam a přenos dat do počítače.

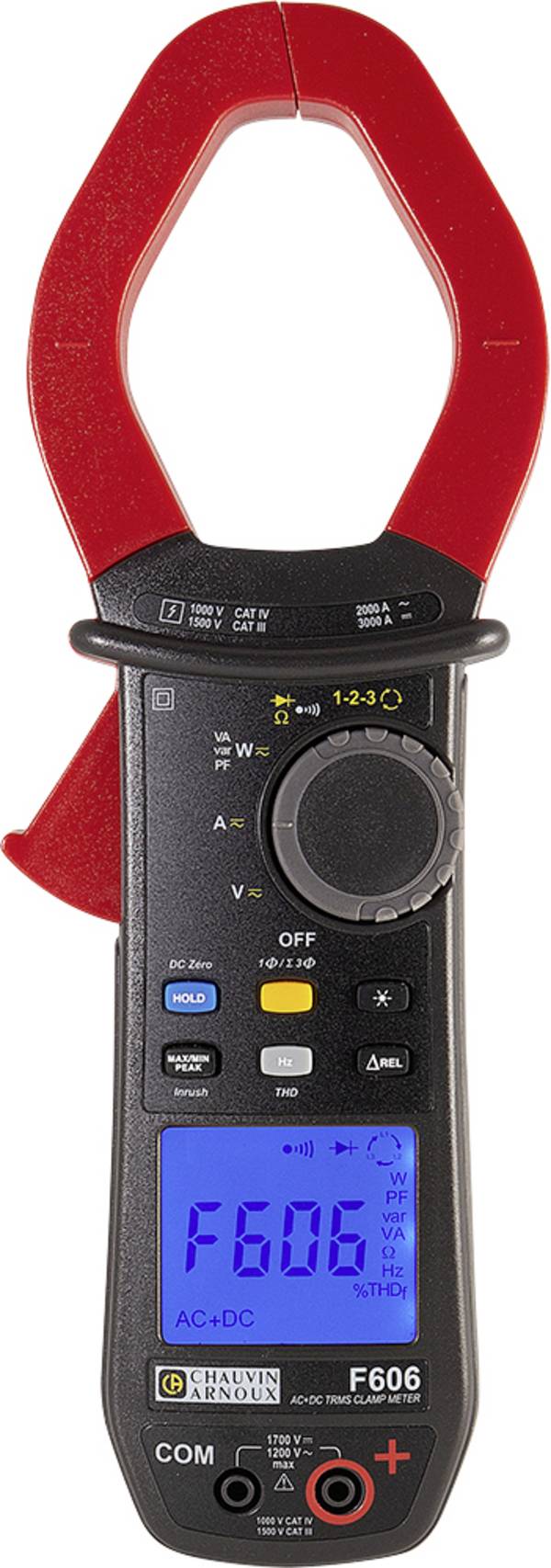

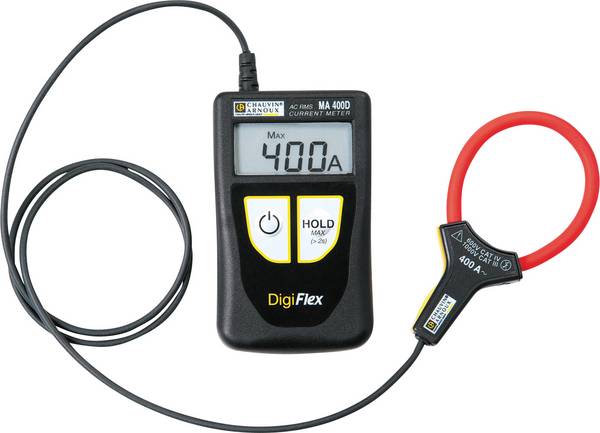

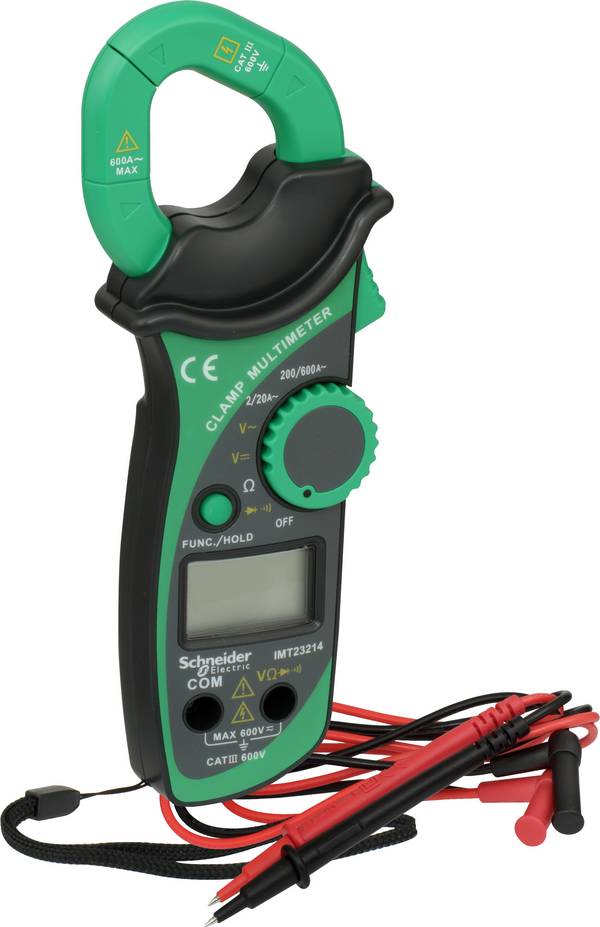

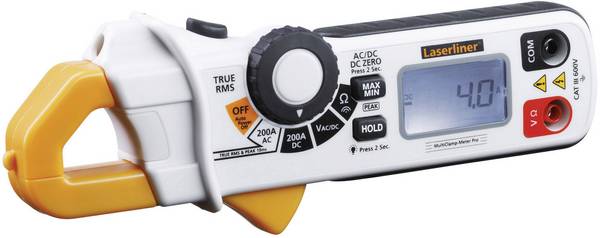

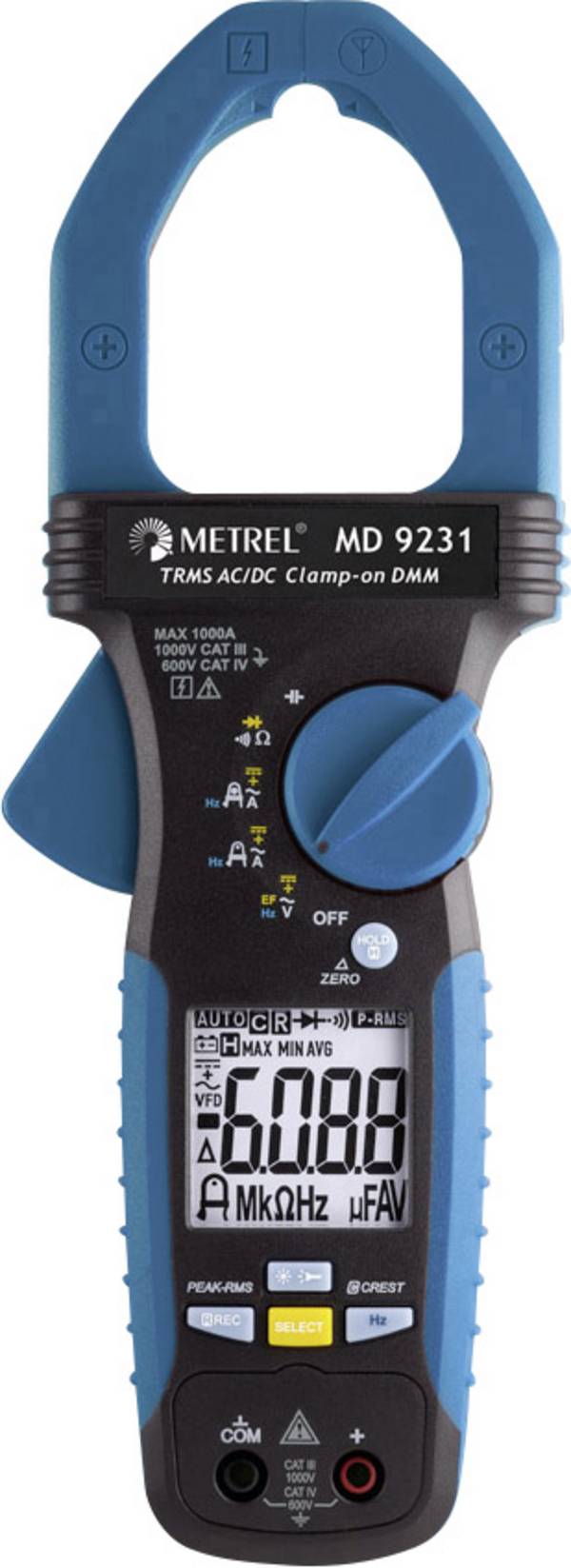

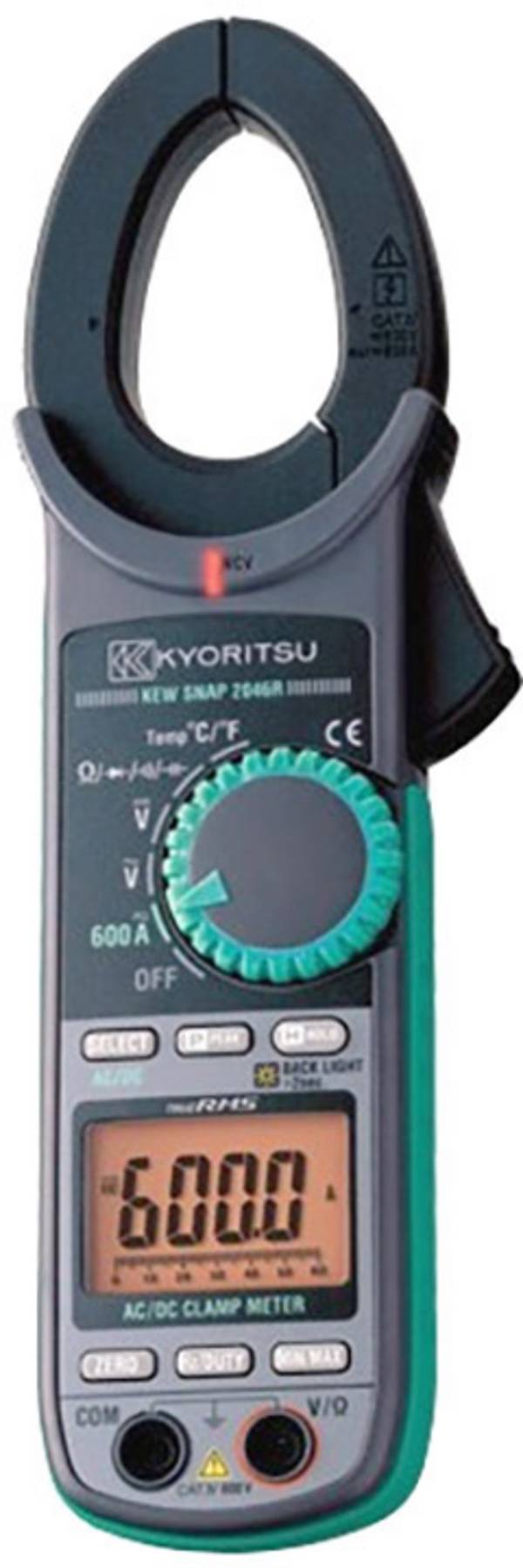

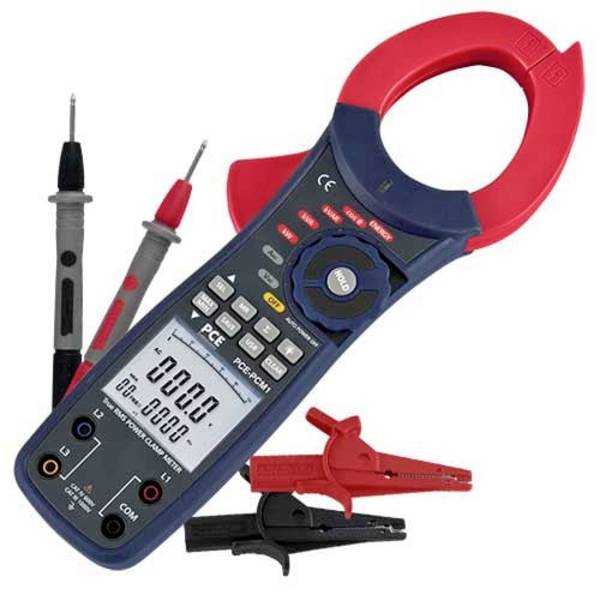

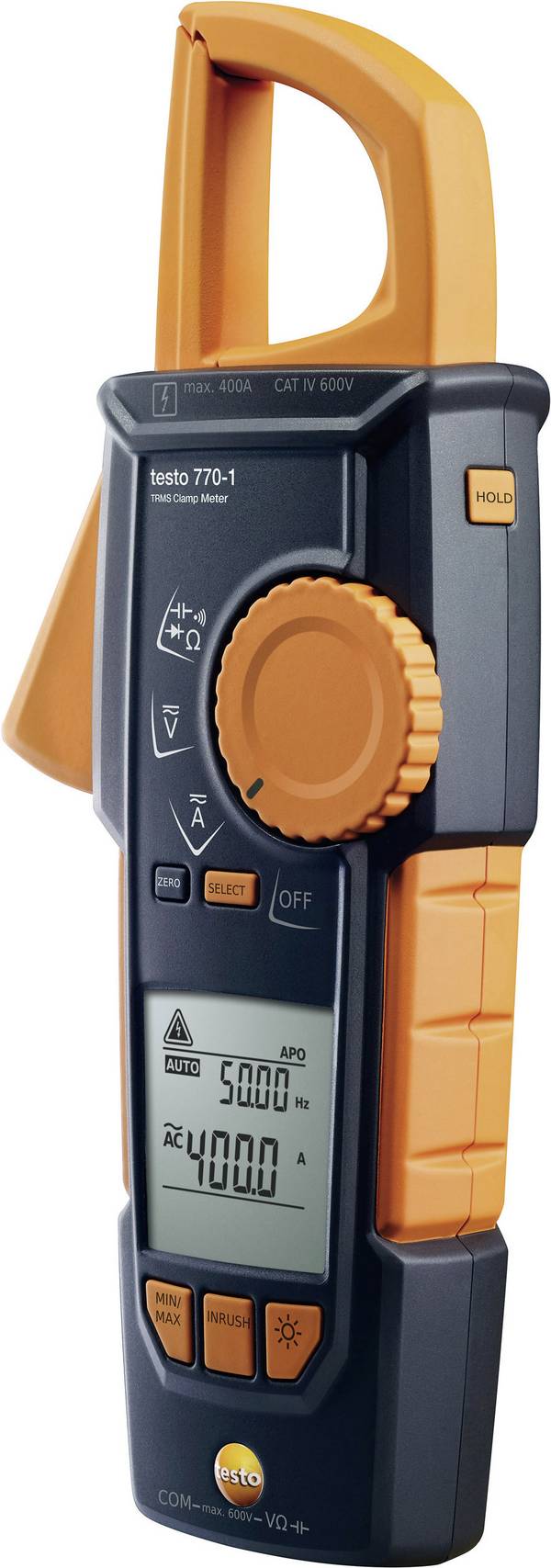

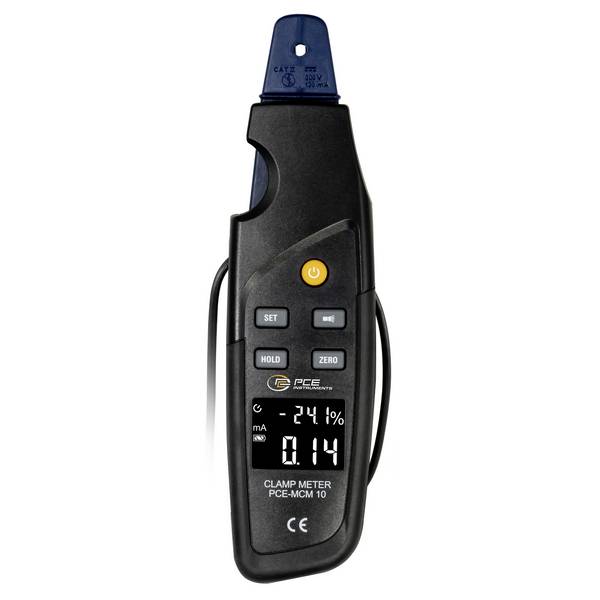

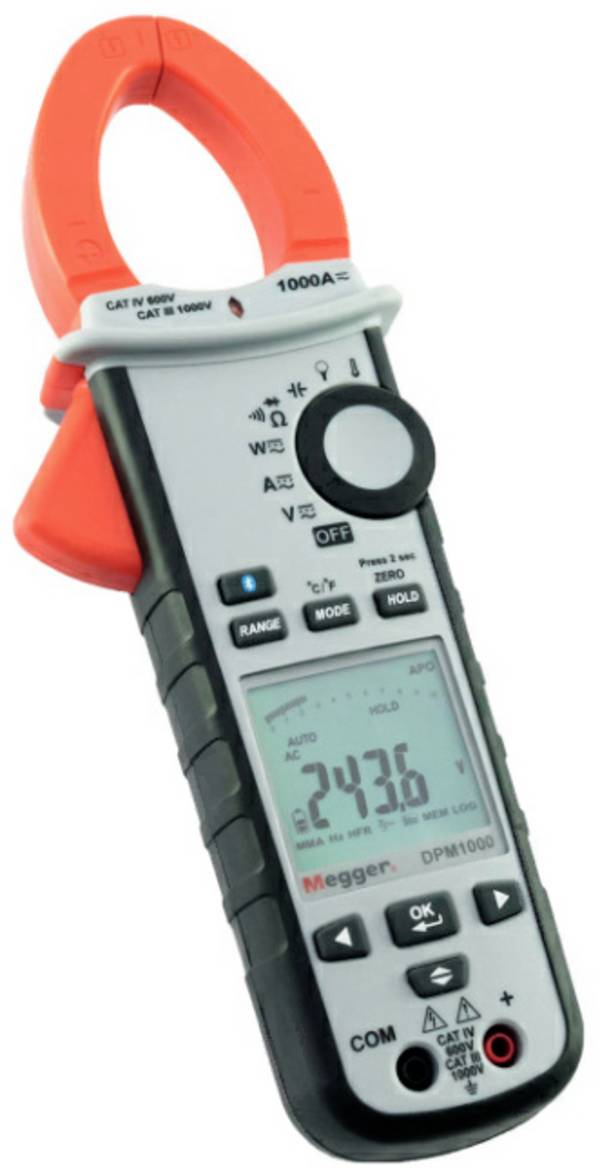

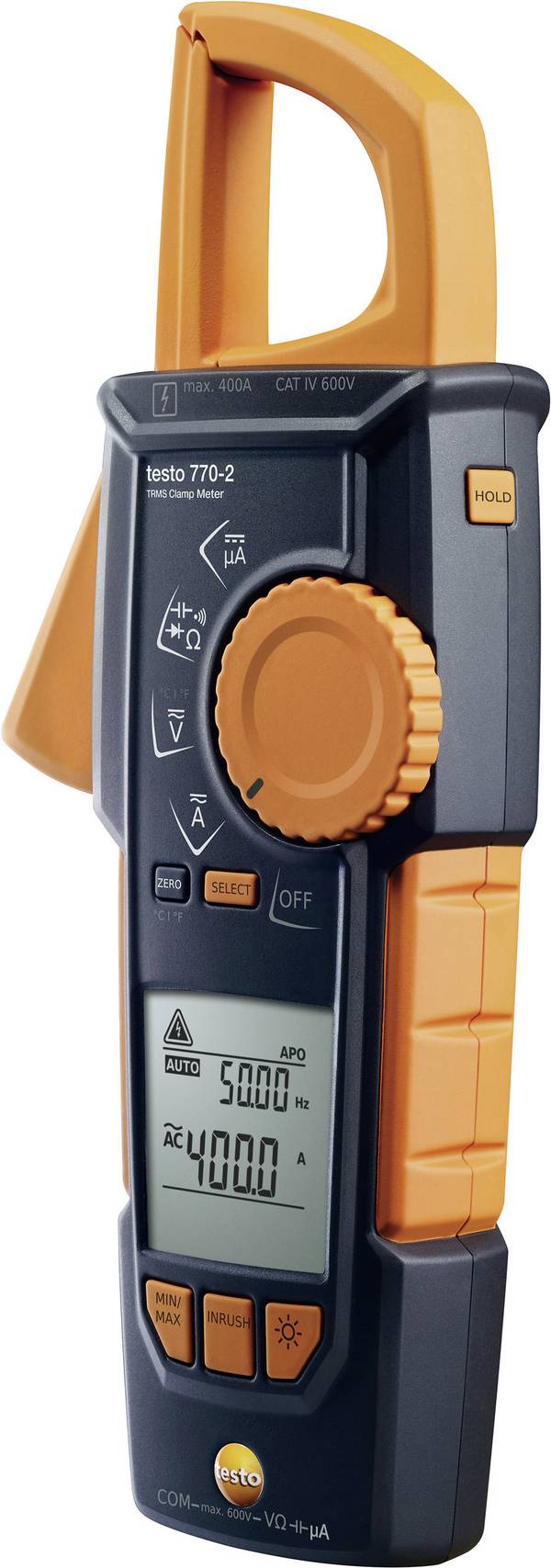

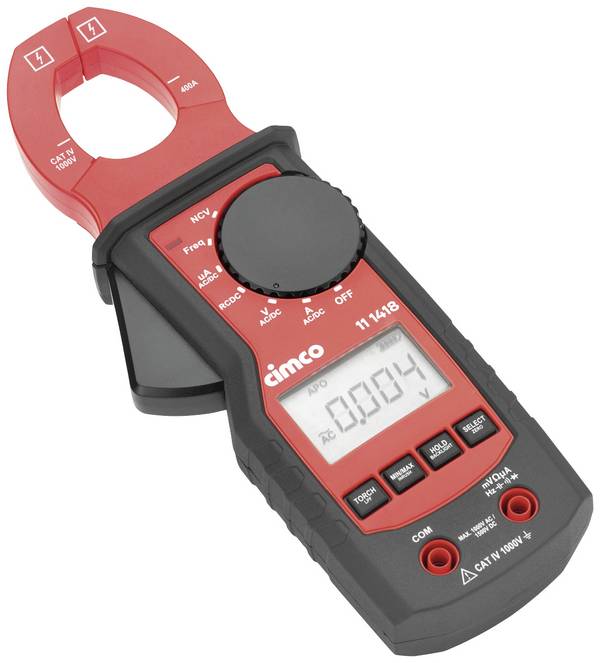

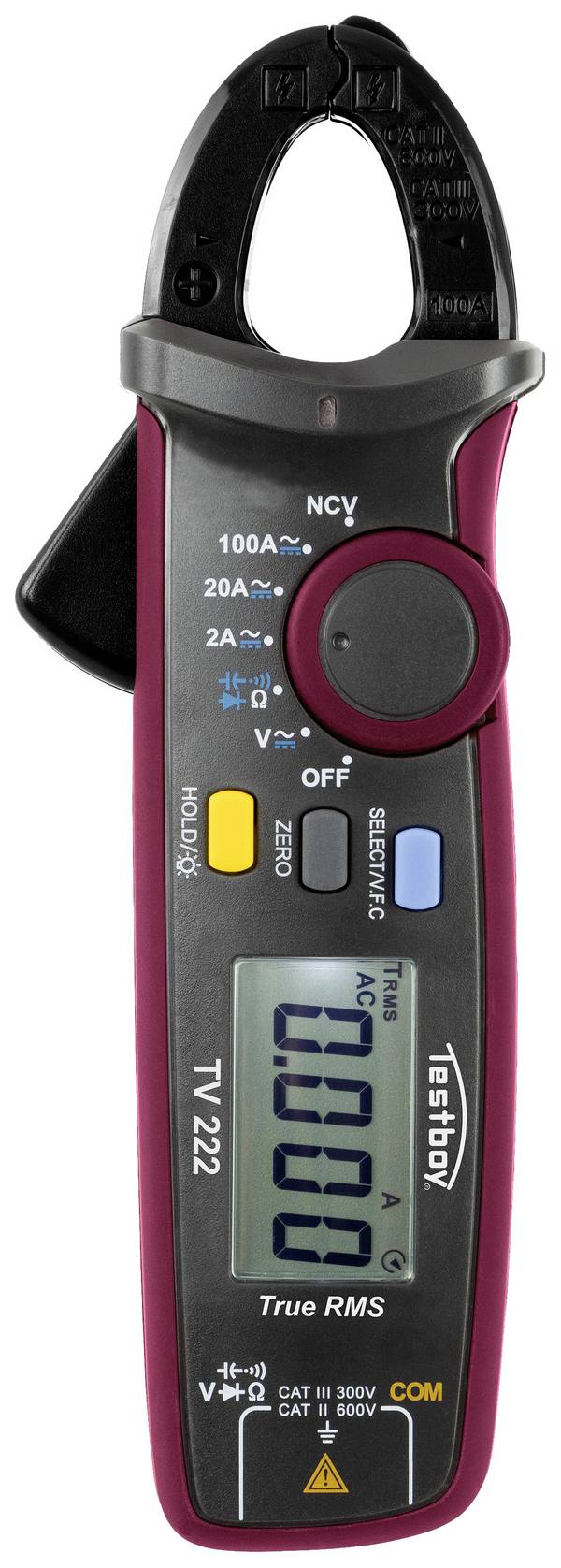

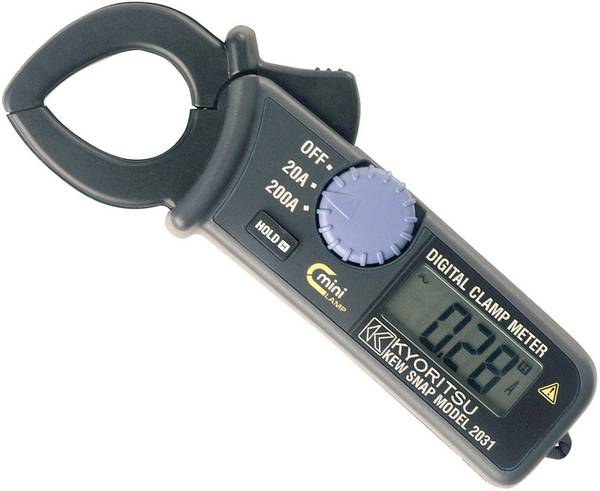

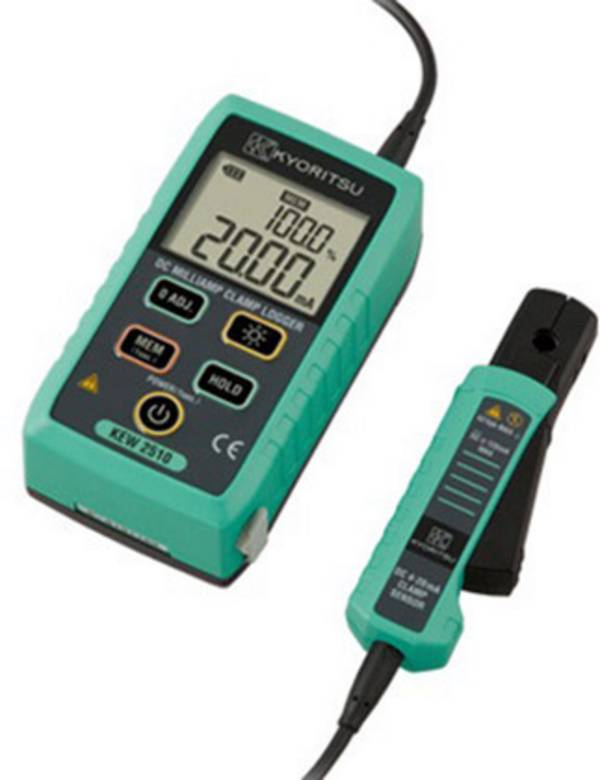

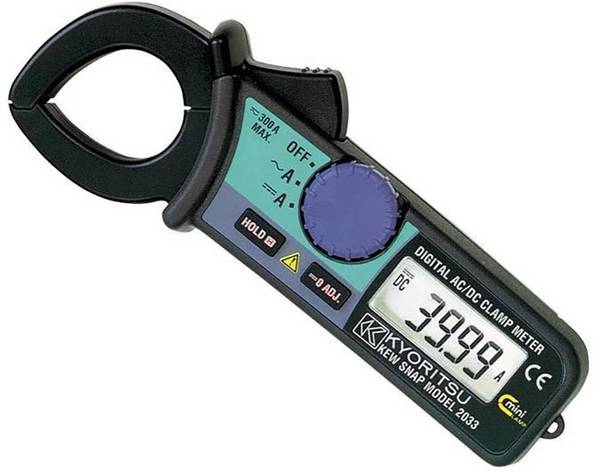

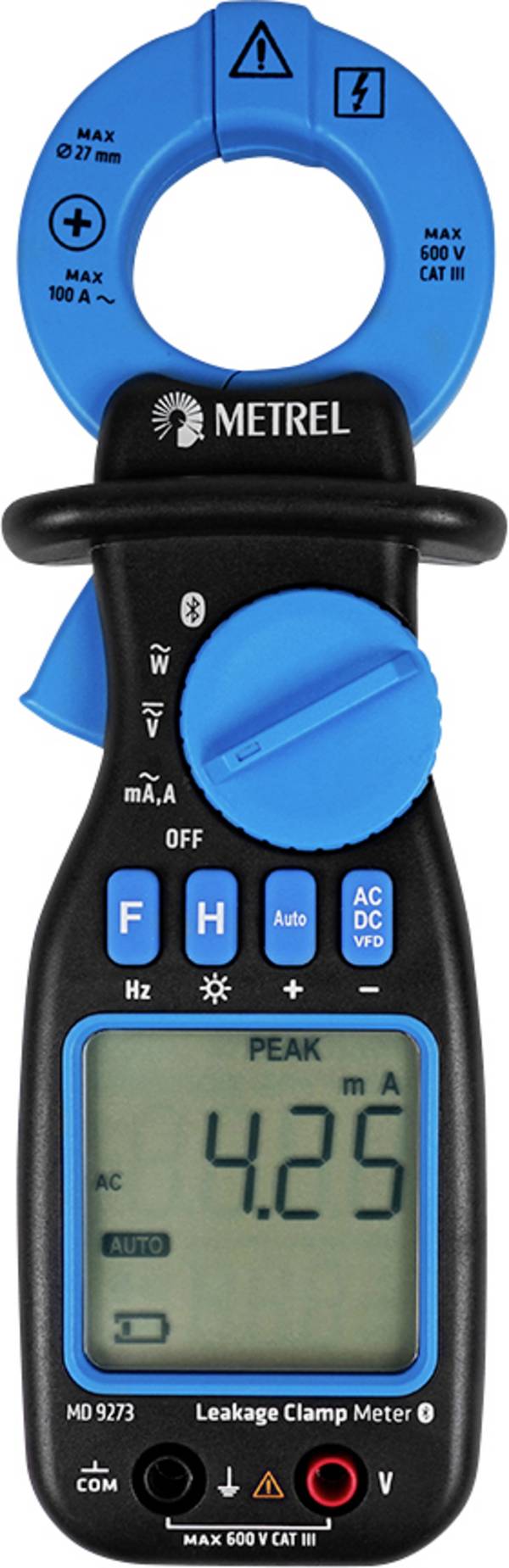

Do oblasti multimetrů patří i tzv. proudové kleště, které kombinují klasickou funkci klešťového měřicího přístroje s ostatními funkcemi multimetru. Proud se měří na těchto kleštích pomocí samostatné měřicí svorky – měřicího transformátoru. Ostatní měřicí funkce (měření napětí, odporu a kontinuity obvodu) se pak provádí pomocí připojitelných kabelů se zkušebními hroty. Stejně tak jako ruční multimetry mohou mít klešťové multimetry funkce pro pokročilejší měření, jako je testování diod nebo měření frekvence a kapacity. Některé proudové kleště přitom disponují pouze funkcí pro měření proudu a nemají žádné další měřicí vstupy.

Důležitým rozhodovacím faktorem při koupi multimetru je měření metodou True RMS. Nejen pro měření v průmyslovém prostředí je v současné době prakticky nezbytné použití multimetru s měřením metodou True RMS (skutečné efektivní hodnoty střídavého napětí).

Frekvenční měniče u elektromotorů a jiných spotřebičů pracují s nesinusovými proudy nebo zkreslují sinusový průběh. Navíc často dochází k vysokofrekvenčnímu rušení signálu, což vede k dalšímu zkreslení a nepřesnostem měření. Běžné multimetry pak vykazují značné chyby měření, neboť dokáží správně měřit pouze sinusové a nezkreslené napětí a proudy. Použití takových multimetrů se proto vyjma amatérské hobby oblasti obecně nedoporučuje.

V případě, že požadujete naměřené hodnoty zaznamenat a vyhodnotit nebo je zapotřebí provést automatické zkušební procesy, musí být multimetr vybaven odpovídajícím komunikačním rozhraním. Vyjma známého USB rozhraní jsou k dispozici i profesionální rozhraní IEEE-488 (GPIB) a RS-232. Pro použití takových multimetrů v komerčním prostředí je potom nezbytné, aby jejich provozovatel zajistil pravidelnou kalibraci jejich měřicího systému.

Doporučuje se provádět kalibraci vždy v souladu s odpovídajícím kalibračním standardem, například DAkkS. U multimetrů je dále velmi důležitá ergonomie a dobrá čitelnost displeje, pro čtení naměřených hodnot i z různých úhlů. Většinu stolních multimetrů můžete instalovat do vhodných skříní (například 19“ rack), které jsou mechanicky odolné. Musí však být pro tyto účely výrobcem doporučovány. Tyto skříně pak zaručují dobrý přístup ke všem portům v zadní části multimetru.
