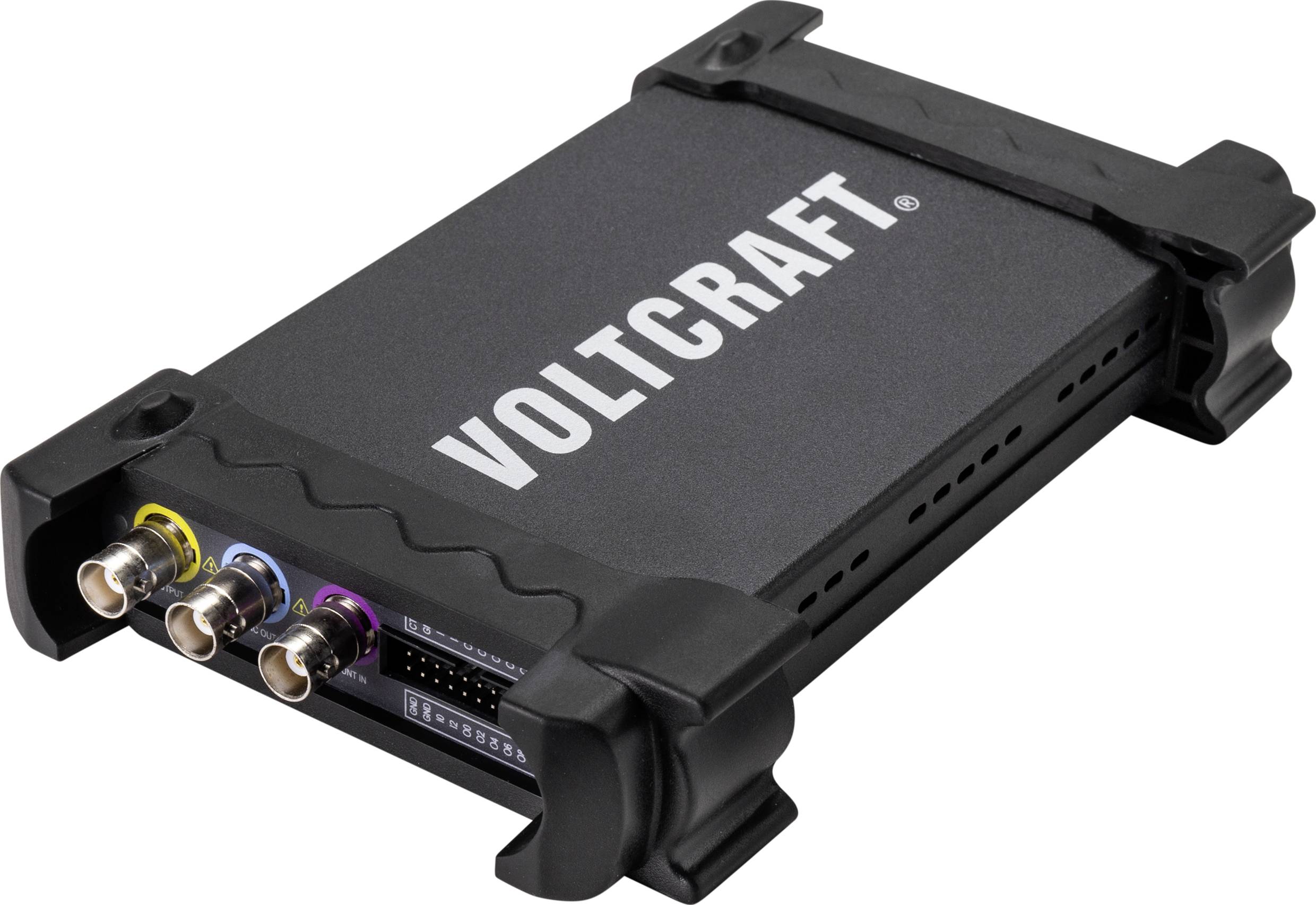

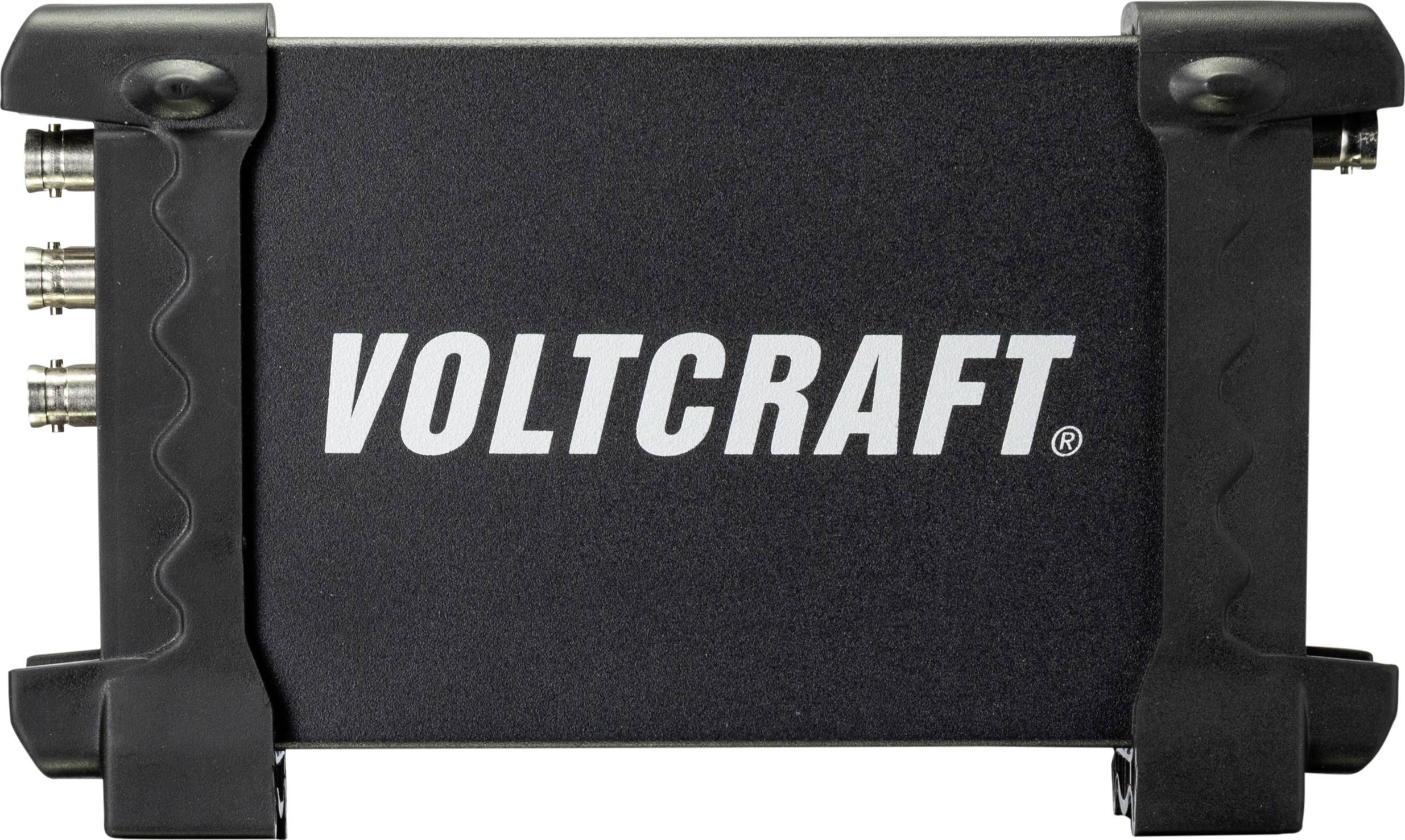

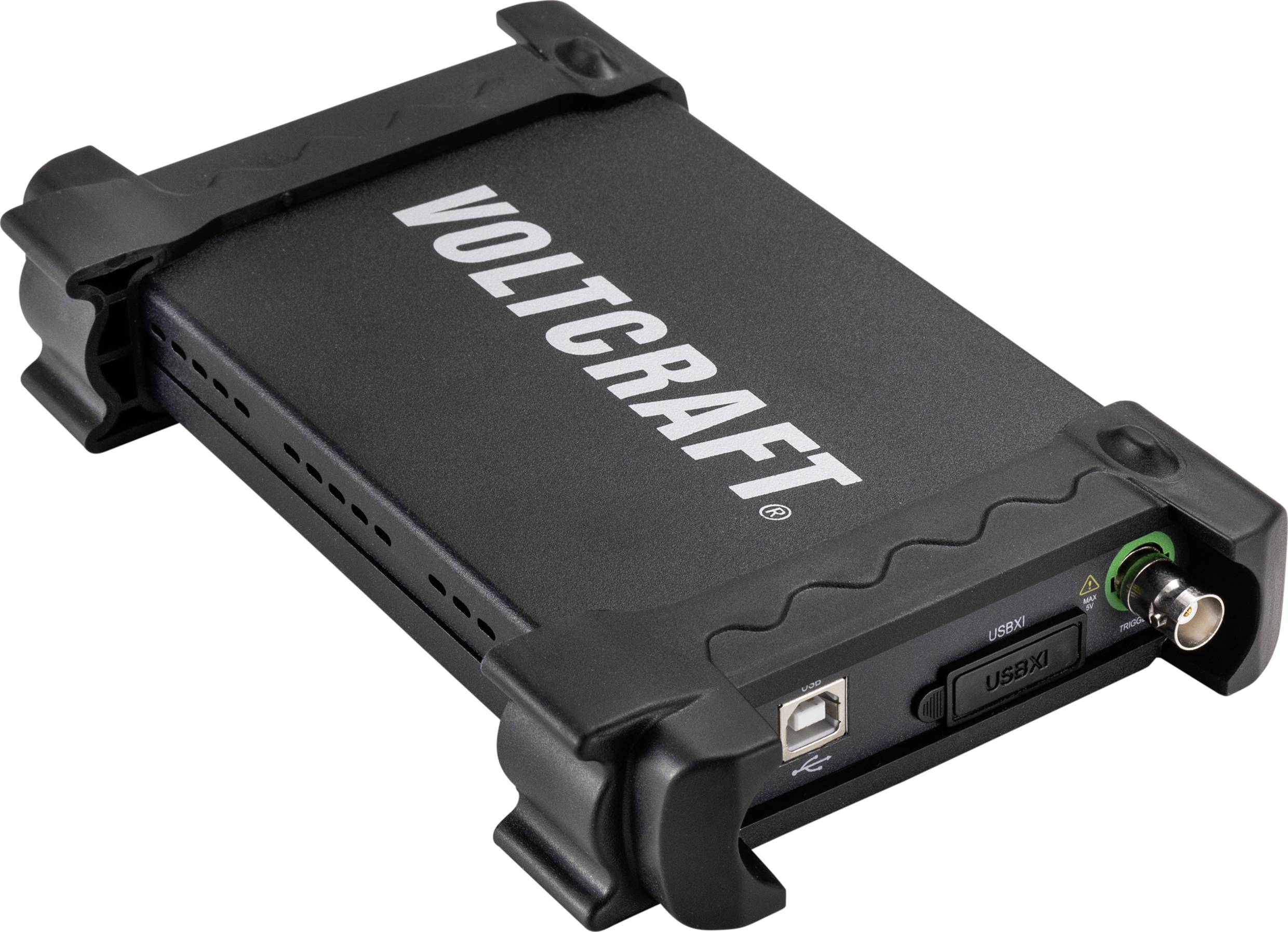

VOLTCRAFT DDS-3025 generátor funkcí USB 50 MHz (max) 1kanálový
EAN:
Označení výrobce:
Objednací číslo:
Celková cena (6 925,00 Kč / kus)
6 925,00 Kč
Včetně DPH.
Doprava zdarma
Ověřený prodejce s technickou podporou
Hlavní benefity
USB arbitrární generátor funkcí DDS DDS-3025
- Šířka pásma 50 MHz (Sinus)
- Vzorkovací frekvence 200 MS/s
- Generátor vzorce
- Frekvenční čítač 50 MHz

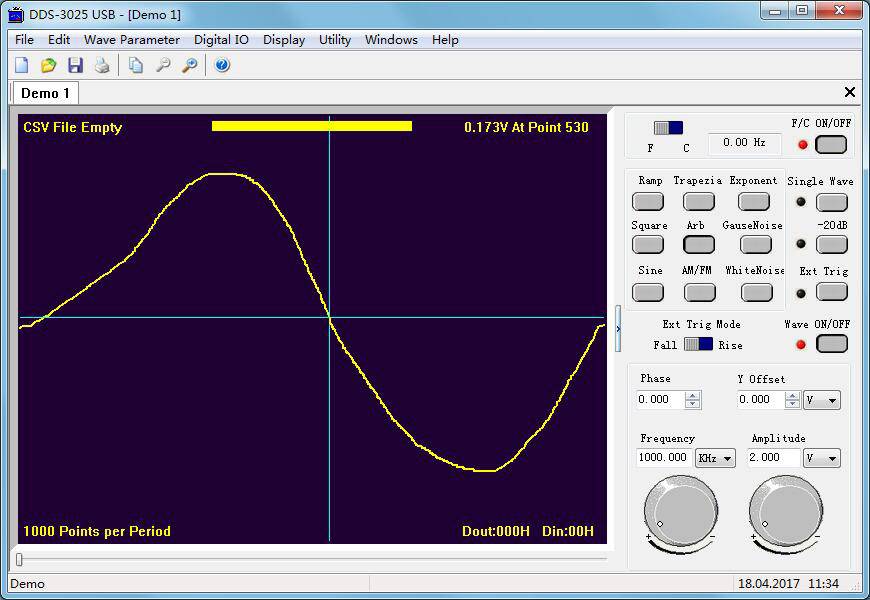

- Generování signálu z externích CSV datových souborů např. Tektronix®
Dodatečné informace:
Technické parametry
- Generátor: vzorkovací frekvence: 200 MSa/s
- Amplituda: ± 3,5 V
- Frekvenční rozlišení: 0,1 %
- Digitální úroveň: LVCMOS
- Výstupní tvar signálu

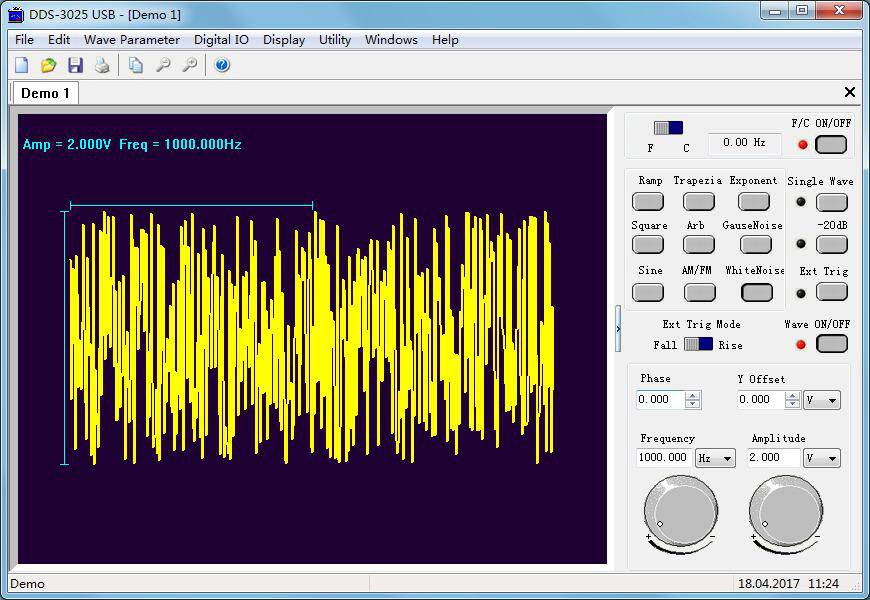

Sinus, obdélník, pilový zub, lichoběžník, arbitrární, Gaussův šum, bílý šum, AM/FM
- Kategorie produktu
generátor funkcí USB
- Rozsah frekvence
50 MHz (max)
- výstup signálu
sinusový
- Frekvenční rozsah sinus
1 Hz - 50 MHz
- Činitel harmonického zkreslení sinus
-50 dBc
- Frekvenční rozsah obdélník
1 Hz - 5 MHz
- Displej
LED
- Frekvenční rozsah trojúhelník
1 Hz - 10 MHz
- Frekvenční rozsah ARB
1 Hz - 25 MHz
bez certifikátu
- Externí měření frekvence
DC - 50 MHz
- Rozm.
(š x v) 206 mm x 122 mm
- Hmotnost
400 g
- Počet kanálů
1kanálový
- Frekvence (max.)
50 MHz
- Vlastnosti
vč. čítače frekvence
- Šířka
206 mm
- V
122 mm
- rozhraní
USB
- Napájení VDE
USB
- Typ
DDS-3025
- Rozlišení
12 Bit
- Frekvenční rozsah
DC - 50 MHz
- Impedance
50 Ω
- Rozhraní
USB 2.0
- Napájení
USB
- Vstupní odpor
> 100 kΩ
Dodržování předpisů a certifikace
Certified by EU Garan
Ke stažení
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1188090 VOLTCRAFT DDS-3025 generátor funkcí USB 50 MHz (max) 1kanálový
Prohlášení o shodě
Prohlášení o shodě 1188090 VOLTCRAFT DDS-3025 generátor funkcí USB 50 MHz (max) 1kanálový
Záruční podmínky
Záruční podmínky 1188090 VOLTCRAFT DDS-3025 generátor funkcí USB 50 MHz (max) 1kanálový
Ke stažení
Ke stažení 1188090 VOLTCRAFT DDS-3025 generátor funkcí USB 50 MHz (max) 1kanálový
Popis

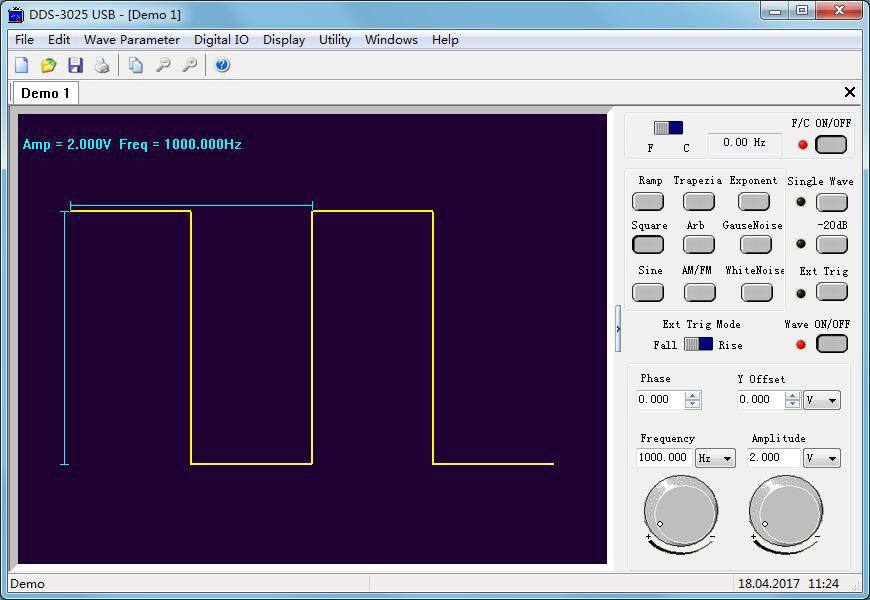

Ve spojení s počítačem s Windows® a rozhraním USB získáte arbitrární generátor funkcí DDS s rozsáhlým vybavením. Výhodou také je, že naměřené údaje můžete ukládat a dále je zpracovávat. Přístroj má výstupní kanál s arbitrárním signálem až 25 MHz, příp. sinusovým signálem až 50 MHz. Obrazovka monitoru připomíná běžný generátor funkcí. Nastavení se provádí pomocí softwaru.
Integrovaný generátor vzoru a frekvenční čítač umožňují rozšířené analýzy digitálních systémů. Díky vestavěné paměti může být přednastavený signál vysílán nezávisle na počítači. Napájení je zajištěno přes volitelný síťový zdroj USB.
Integrovaný generátor vzoru a frekvenční čítač umožňují rozšířené analýzy digitálních systémů. Díky vestavěné paměti může být přednastavený signál vysílán nezávisle na počítači. Napájení je zajištěno přes volitelný síťový zdroj USB.
Provedení
- Vertikální rozlišení 12 bitů

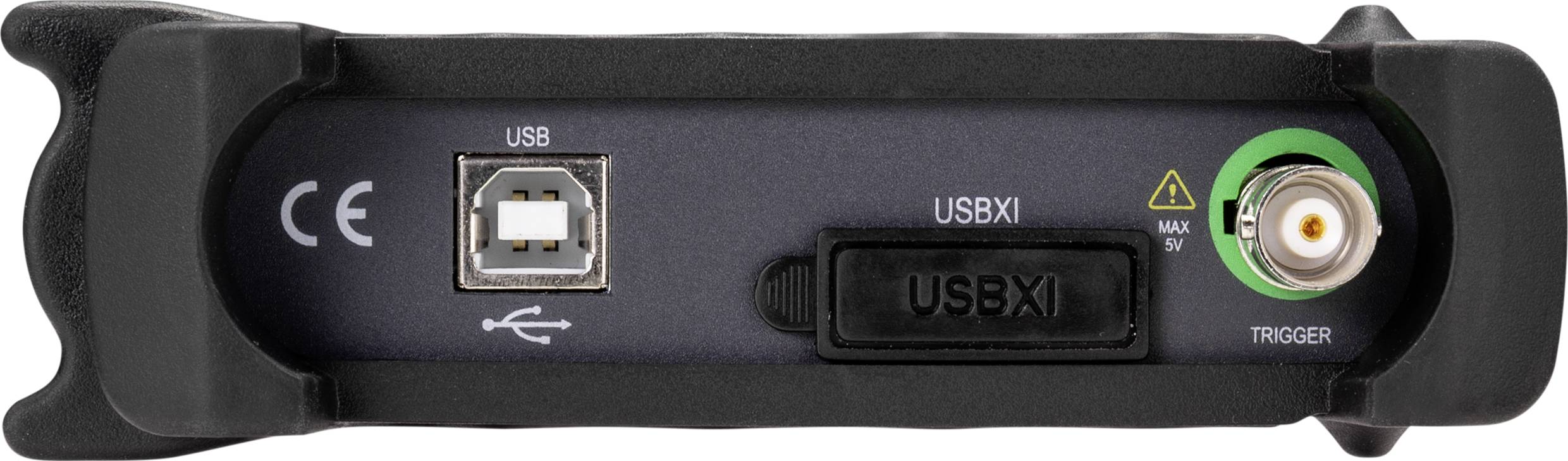

- Externí spouštěč

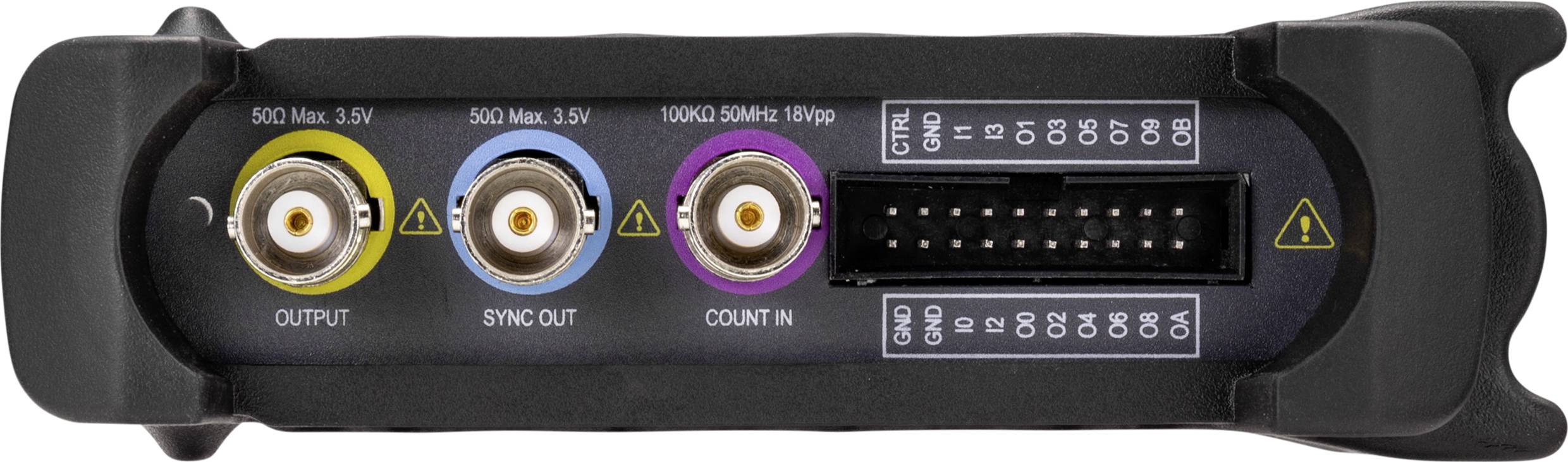

- Synchronní výstup

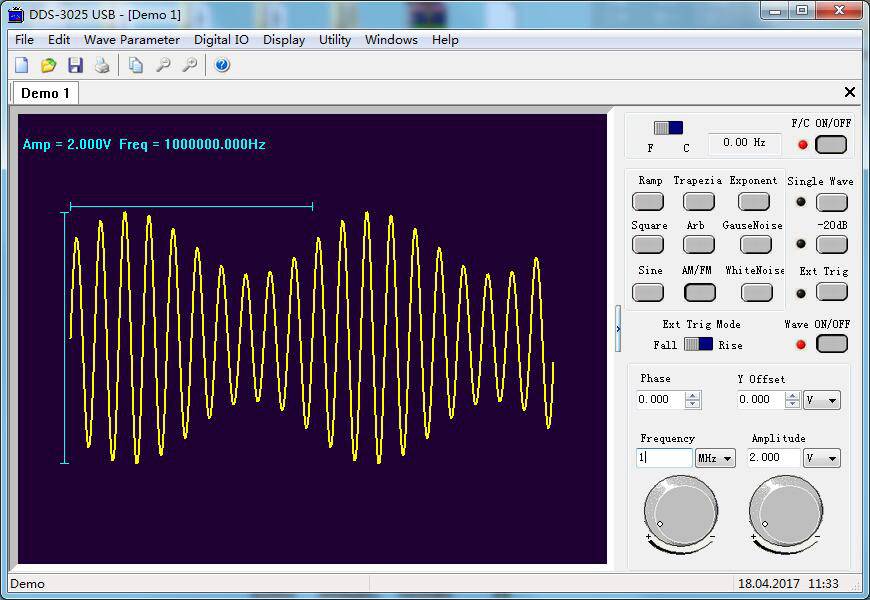

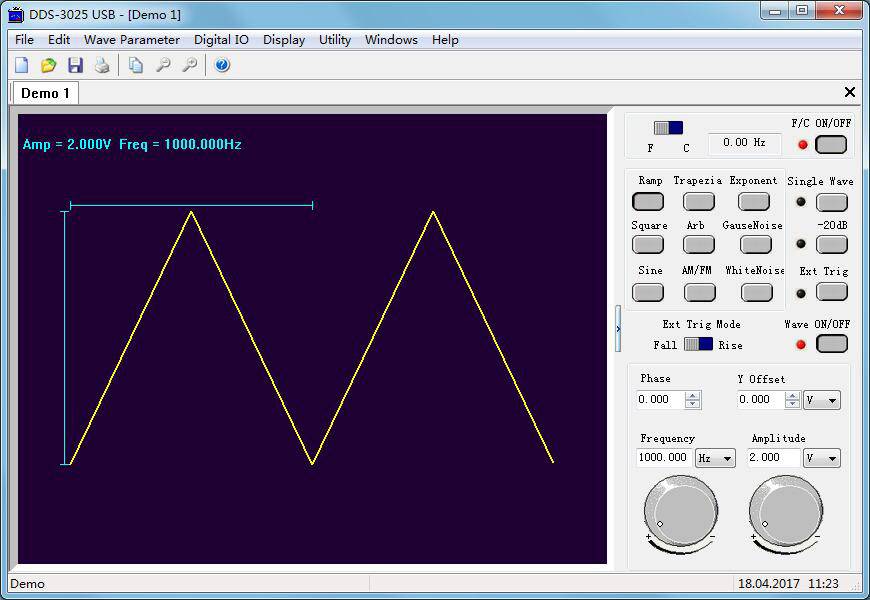

- Ovládání a nastavení přes software
- Zahrnuto do systému LabView
- 4 digitální vstupy (6 bitů) a 12 digitální výstupů (12 bitů)
- Autonomní funkce bez počítače díky vnitřní paměť (vyžaduje volitelný síťový zdroj USB).
Obsah balení
- USB kabel
- Kabel BNC ⇔ BNC
- CD se softwarem
Doplňující informace
Upozornění: Software je pouze v EN jazykové mutaci.
Požadavky na systém
- CD mechanika · Jeden volný konektor USB 2.0 · Windows® XP / Windows Vista™ / Windows® 7/8.
