Name: Uni-T UTG9504T+ Arbitrární generátor funkcí 1 µHz - 500 MHz 4kanálový obdélníkový, signál , trojúhelník, arbitrární, šum
Brand: Uni-T
SKU: 3837313
Availability: BackOrder

Přední pohled na digitální generátor funkcí/libovolných průběhů UNIT-T zobrazující červenou sinusovou vlnu na kanálu CH1 s nastaveními frekvence, amplitudy, offsetu a fáze na displeji s dotykovým ovládáním.

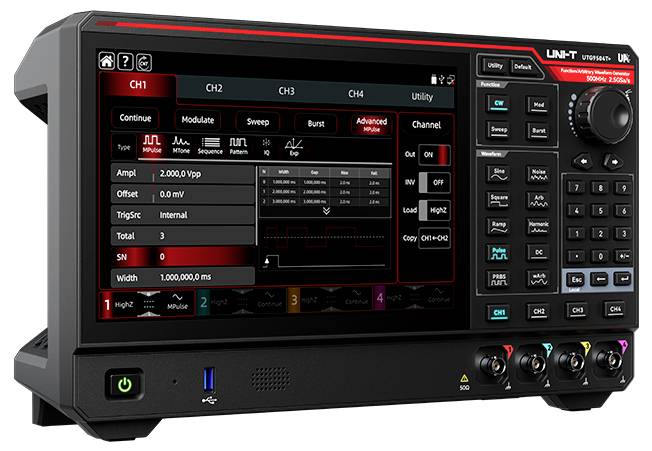

Digitální osciloskop s dotykovým displejem zobrazujícím nastavení pulsů CH1 a ovládání průběhu, plus fyzické otočné knoflíky a vstupní porty na pravé straně.

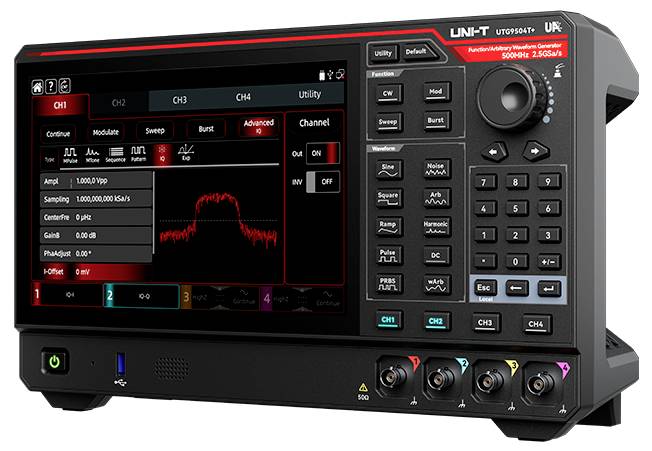

Digitální osciloskop zobrazující vlnový tvar na obrazovce, s ovládacími tlačítky a čtyřmi vstupními kanály na přední straně přístroje.

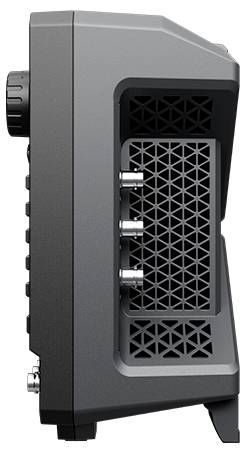

Boční pohled na šedé a černé elektronické zařízení s větranou mřížkou a několika kovovými konektory nebo porty na straně.

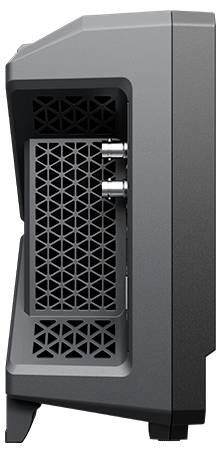

Boční pohled na černou skříň počítače s děrovaným předním panelem a dvěma viditelnými porty USB.

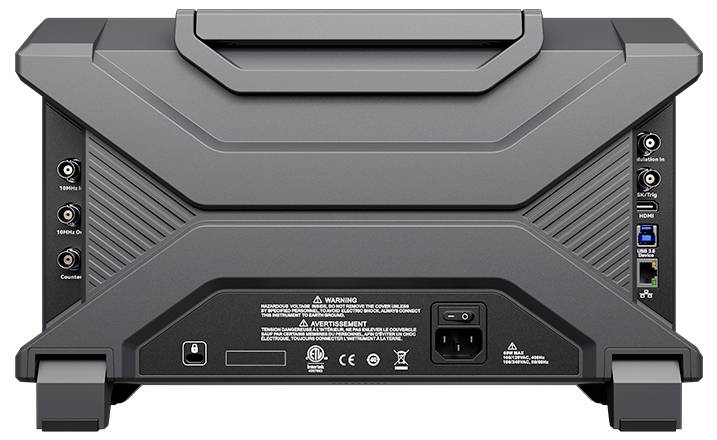

Pohled zezadu na velký monitor zobrazující vstup napájení, porty HDMI a USB a připojení vestavěných reproduktorů na tmavě šedém pouzdře.

1/6

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

1 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (188 278,72 Kč / kus)

188 278,72 Kč

Včetně DPH.

Doprava zdarma

Už jen 1 Ks skladem!

Není dostupné pro firemní nebo koncové zákazníky

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

UNIV-T generátor funkcí UTG9504T+, 4 MHz, 3kanálový, arbitrární

Max. výstupní frekvence: 500 MHz
Vzorkovací rychlost: 2,5 GSa/s
Vertikální rozlišení: 16 bit
Kanály: 4
Arbitrární průběh: 128 Mpts
Displej: 10,1" TFT LCD dotykový displej

Technické parametry

10,1" dotykový Capacitive
4 nezávislých kanálů, plný výkon
Potlačení šumu (SNR)
Digitální výstup protokolu (SPI, I2C, UART)
Pokročilé funkce (multi-Pulse, multi-Tone, Sequence, Pattern, I/Q, exprese)

Výstupní tvar signálu: Sinus, obdélník, rampy/trojúhelník, impuls, harmonické, šum, PRBS, DC, arbitrární

Kategorie produktu: Arbitrární generátor funkcí

Rozsah frekvence: 1 µHz - 500 MHz

výstup signálu: obdélníkový
signál
trojúhelník
arbitrární
šum
rampa

Frekvenční rozsah sinus: 1 µHz – 500 MHz

Činitel harmonického zkreslení sinus: 0,07 %

Frekvenční rozsah obdélník: 1 µHz – 170 MHz

Doba náběhu obdélník: 2 ns

Displej: LCD

Frekvenční rozsah trojúhelník: 1 µHz – 20 MHz

Frekvenční rozsah ARB: 1 µHz – 50 MHz (DDS-Modus); Abtastrate 1 µSa/s bis 1,25 GSa/s (Punkt-für-Punkt, max. 2,5 GSa/s Interpolation), 16-Bit-Vertikalauflösung Hz

: bez certifikátu

Funkce kmitočtu: Ano (Sweep: Lineární, logaritmický, seznam, krok)

Vnitřní modulace: AM, FM, PM, DSB-AM, QAM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, PWM, SUM

Externí modulace: AM, FM, PM, DSB-AM, ASK, FSK, PSK, OSK, PWM, SUM

VCF: Ano

Spouštěč (synchronní): Interní, externí, ruční

Gate (asynchronní): Ano (podporuje hradený režim)

Externí měření frekvence: Ano (integrovaný čítač frekvence: 100 MHz - 800 MHz, 8 číslic/s)

Rozm.: (š x v) 361 mm x 209 mm

Hmotnost: 4.5 kg

Počet kanálů: 4kanálový

Frekvence (max.): 500 MHz

Frekvence (min.): 1 µHz

Vlastnosti: vč. čítače frekvence

Možnost kalibrace: Tovární kalibrace

Kategorie měření: CAT II

Šířka: 361 mm

V: 209 mm

rozhraní: hostitelský port USB
USB zařízení
LAN

Napájení VDE: 230 V AC

Typ: UTG9504T+

Ke stažení

List technických údajů

List technických údajů 3837313 Uni-T UTG9504T+ Arbitrární generátor funkcí 1 µHz - 500 MHz 4kanálový obdélníkový, signál , trojúhelník, arbitrární, šum

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3837313 Uni-T UTG9504T+ Arbitrární generátor funkcí 1 µHz - 500 MHz 4kanálový obdélníkový, signál , trojúhelník, arbitrární, šum

Popis

UTG9504T+ je špičkový model série UTG9000T+ a poskytuje výstupní frekvenci 500 MHz na čtyřech rovnocenných kanálech při rychlosti snímání 2,5 GSa/s a 16 bit vertikálním rozlišení. Vytváří přesné, stabilní a nezkreslené signály s krátkou dobou náběhu pravoúhlých signálů. Podporovány jsou komplexní analogové a digitální modulační režimy, PRBS, Sweep a Burst provoz a rozšířené průběhy signálu: Multi-Pulse, Sequence, Multi-Tone, IQ, Pattern a Exp. Arbitrární paměť 128 Mpts, integrovaný editor průběhů signálu, čítač frekvencí a 10,1" dotykový displej je určen pro náročné úkoly při vývojovém a vysokofrekvenčním testování.

Tento text byl přeložen strojově.

Provedení

Nezkreslující výstup signálu: Nerušený dynamický rozsah od -80 dBc a nízká mřížka pro čisté, stabilní signály
Rychlá doba hrany: Doba hrany až 2 ns, minimální šířka impulzu ≥3 ns, jemné nastavení v krocích po 100 ps, doba hrany na impuls nastavitelné
4 nezávislé kanály: Současný výstup na všech kanálech pro testování paralelních a vícepřístrojů
Kanálová vazba a přičítání signálu: Frekvence, amplituda a fáze volně připojitelné, výstupy lze kombinovat (např. CH1 = CH1 + CH2 + CH3 + CH4)
4-kanálová synchronizace: Změna na kanálu se automaticky přenáší na ostatní tři
One Click SNR: Překrytí šumu Gauss pro přímé vyhodnocení odolnosti
15 DRUHY MODULACE: AM, DSB-AM, FM, PM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, QAM, PWM, SUM
Digitální výstup protokolu SPI, I2MC a UART
Velmi přesný frekvenční čítač: Hardwarový čítač s rozsahem měření od 100 MHz do 800 MHz
Arbitrární editor signálu: Přes 200 integrovaných průběhů signálu, zpracování na přístroji nebo na PC pomocí kreslicích a matematických funkcí
Sériové rozšířené průběhy signálu: Multi-Pulse, multi-Tone, Sequence, Pattern, IQ a Exp

Obsah balení

UTG9504T+ x1
Napájecí kabel x1
USB datový kabel x1
BNC BNC kabel x4

Doplňující informace

Další modely

UTG9354T+: 4 kanálů, výstupní frekvence 350 MHz, rychlost snímání 2,5 GSa/s, vertikální rozlišení 16 bitů, 128 Mpts arbitrární průběh signálu, 10,1" TFT LCD dotykový displej
