Name: Uni-T UTG4254X Arbitrární generátor funkcí 1 µHz - 250 Hz 4kanálový sinusový, obdélníkový, rampa, šum, arbitrární
Brand: Uni-T
SKU: 3837315
Availability: BackOrder

Přední panel digitálního osciloskpu/generátoru funkcí UNI-T zobrazující nastavení nabídky kanálu CH1 a ovládání průběhu signálu s knoflíky, tlačítky a čtyřmi vstupy kanálů.

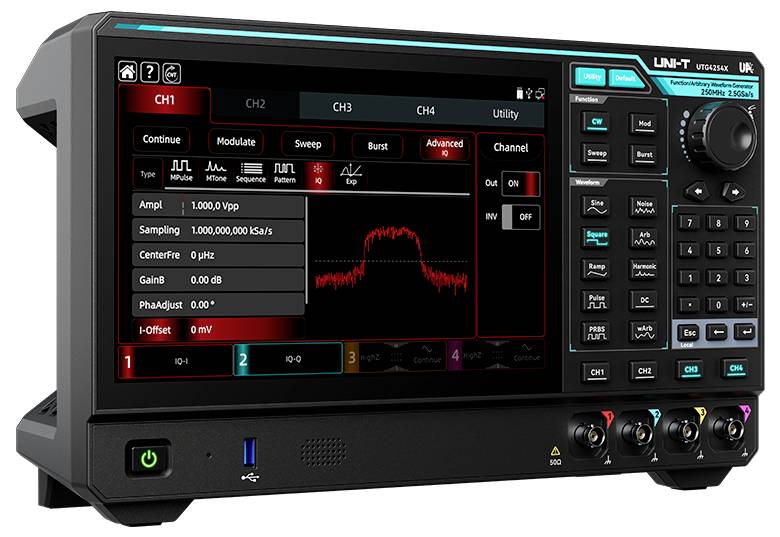

Přenosný elektrický měřicí přístroj s dotykovým displejem zobrazujícím nastavení průběhu CH1 a červeným zobrazením průběhu, plus tlačítka ovládání a vstupní zdířky na pravé straně a dole.

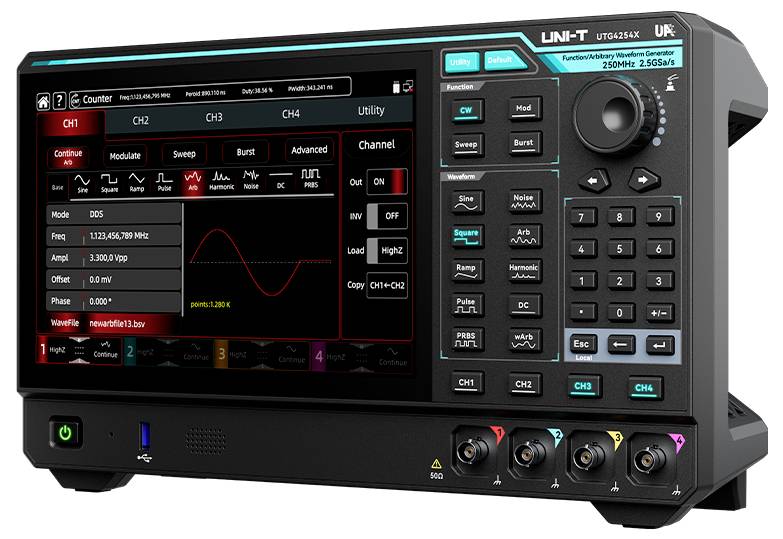

Digitální generátor signálu UNI-T s dotykovou obrazovkou pro ovládání průběhů, klávesnicí a čtyřmi výstupními kanály pro generování testovacích signálů.

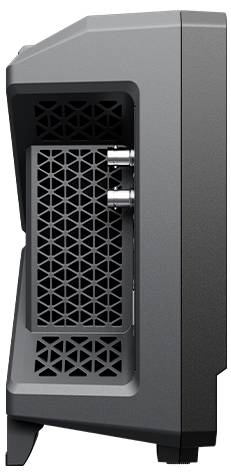

Pohled ze strany na černé a šedé elektronické zařízení nebo reproduktor s perforovaným předním větraním a dvěma kovovými konektory na straně.

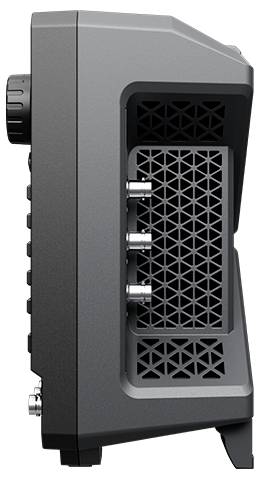

Detailní snímek bočního panelu šedého elektronického zařízení s větranou mřížkou a třemi kovovými konektorovými porty, pravděpodobně určenými pro kamerové nebo zvukové vybavení.

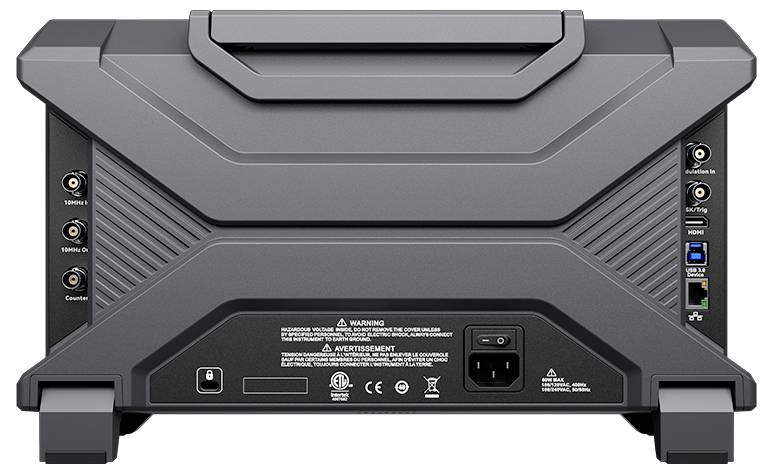

Zadní pohled na odolný monitor nebo displej s viditelnými více vstupními porty, zásuvkou napájení a upevňovacími body stojanu.

1/6

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

1 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (83 785,00 Kč / kus)

83 785,00 Kč

Včetně DPH.

Doprava zdarma

Už jen 1 Ks skladem!

Není dostupné pro firemní nebo koncové zákazníky

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

UNIV-T generátor funkcí UTG4254X, 250 MHz, 4-kanálový, arbitrární

Max. výstupní frekvence: 250 MHz
Vzorkovací rychlost: 2,5 GSa/s
Vertikální rozlišení: 16 bit
Kanály: 4
Arbitrární průběh: 128 Mpts
Displej: 10,1" TFT LCD dotykový displej

Technické parametry

10,1" dotykový Capacitive
4 nezávislých kanálů, plný výkon
Potlačení šumu (SNR)
Digitální výstup protokolu (SPI, I2C, UART)
Pokročilé funkce (multi-Pulse, multi-Tone, Sequence, Pattern, I/Q, exprese)

Výstupní tvar signálu: Sinus, obdélník, rampy/trojúhelník, impuls, harmonické, šum, PRBS, DC, arbitrární

Kategorie produktu: Arbitrární generátor funkcí

Rozsah frekvence: 1 µHz - 250 Hz

výstup signálu: sinusový
obdélníkový
rampa
šum
arbitrární

Frekvenční rozsah sinus: 1 µHz – 250 MHz

Činitel harmonického zkreslení sinus: 0,07 %

Frekvenční rozsah obdélník: 1 µHz – 100 MHz

Doba náběhu obdélník: 2 ns

Displej: LCD

Frekvenční rozsah trojúhelník: 1 µHz – 20 MHz (Rampenwelle) Hz

Frekvenční rozsah ARB: 1 µHz – 50 MHz (DDS-Modus) Hz

: bez certifikátu

Funkce kmitočtu: Ano (Sweep: Lineární, logaritmický, seznam, krok)

Vnitřní modulace: AM, FM, PM, DSB-AM, QAM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, PWM, SUM

Externí modulace: AM, FM, PM, DSB-AM, ASK, FSK, PSK, OSK, PWM, SUM

VCF: Ano (podporuje buzení frekvencí a analogové / digitální modulační ovládání přes externí vstupy)

Spouštěč (synchronní): Interní, externí (annáběžná/sestupná hrana), ruční

Gate (asynchronní): Ano (Gated Burst mode)

Externí měření frekvence: Ano (integrovaný čítač frekvence: 100 MHz - 800 MHz, 8 číslic/s)

Rozm.: (š x v) 361 mm x 209 mm

Hmotnost: 4.5

Počet kanálů: 4kanálový

Frekvence (max.): 250 Hz

Frekvence (min.): 1 µHz

Vlastnosti: vč. čítače frekvence

Možnost kalibrace: Tovární kalibrace bez certifikátu

Kategorie měření: CAT II

Šířka: 361 mm

V: 209 mm

rozhraní: hostitelský port USB
USB zařízení
LAN
HDMI

Napájení VDE: 230 V AC

Typ: UTG4254X

Ke stažení

List technických údajů

List technických údajů 3837315 Uni-T UTG4254X Arbitrární generátor funkcí 1 µHz - 250 Hz 4kanálový sinusový, obdélníkový, rampa, šum, arbitrární

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3837315 Uni-T UTG4254X Arbitrární generátor funkcí 1 µHz - 250 Hz 4kanálový sinusový, obdélníkový, rampa, šum, arbitrární

Popis

UTG4254X poskytuje výstupní frekvenci 250 MHz na čtyřech rovnocenných kanálech při rychlosti snímání 2,5 GSa/s a 16 bit vertikálním rozlišení. Technologie DDS poskytuje přesné a stabilní formy signálu s rychlým obdélníkovými signály. Podporovány jsou komplexní analogové a digitální modulační režimy, PRBS, Sweep a Burst provoz a rozšířené průběhy signálu: Multi-Pulse, Sequence, Multi-Tone, IQ a Pattern. Arbitrární paměť 128 Mpts, integrovaný editor průběhů signálu, čítač frekvencí a 10,1" TFT LCD dotykový displej je mnohostranně použitelný ve vývoji, vzdělávání a obecné elektronické zkoušce.

Tento text byl přeložen strojově.

Provedení

Nezkreslující výstup signálu: Nerušený dynamický rozsah od -80 dBc a nízká mřížka pro čisté, stabilní signály
Rychlá doba hrany: Doba hrany až 2 ns, minimální šířka impulzu ≥3 ns, jemné nastavení v krocích po 100 ps, doba hrany na impuls nastavitelné
4 nezávislé kanály: Současný výstup na všech kanálech pro testování paralelních a vícepřístrojů
Kanálová vazba a přičítání signálu: Frekvence, amplituda a fáze volně připojitelné, výstupy lze kombinovat (např. CH1 = CH1 + CH2 + CH3 + CH4)
4-kanálová synchronizace: Změna na kanálu se automaticky přenáší na ostatní tři
One Click SNR: Překrytí šumu Gauss pro přímé vyhodnocení odolnosti
15 DRUHY MODULACE: AM, DSB-AM, FM, PM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, QAM, PWM, SUM
Digitální výstup protokolu SPI, I2MC a UART
Velmi přesný frekvenční čítač: Hardwarový čítač s rozsahem měření od 100 MHz do 800 MHz
Arbitrární editor signálu: Přes 200 integrovaných průběhů signálu, zpracování na přístroji nebo na PC pomocí kreslicích a matematických funkcí
Sériové rozšířené průběhy signálu: Multi-Pulse, multi-Tone, Sequence, Pattern, IQ a Exp

Obsah balení

UTG4254X x1
Napájecí kabel x1
USB datový kabel x1
BNC BNC kabel x4

Doplňující informace

Další modely

UTG4164X: 4 kanálů, výstupní frekvence 160 MHz, rychlost snímání 2,5 GSa/s, vertikální rozlišení 16 bit, arbitrární délka 128 Mpts, dotykový TFT LCD displej s úhlopříčkou o velikosti 10,1"

UTG4104X: 4 kanálů, výstupní frekvence 100 MHz, rychlost snímání 2,5 GSa/s, vertikální rozlišení 16 bitů, arbitrární délka 128 Mpts, dotykový TFT LCD displej s úhlopříčkou 10,1"
