Uni-T UTG2082X Arbitrární generátor funkcí 80 Hz (max) 2kanálový arbitrární

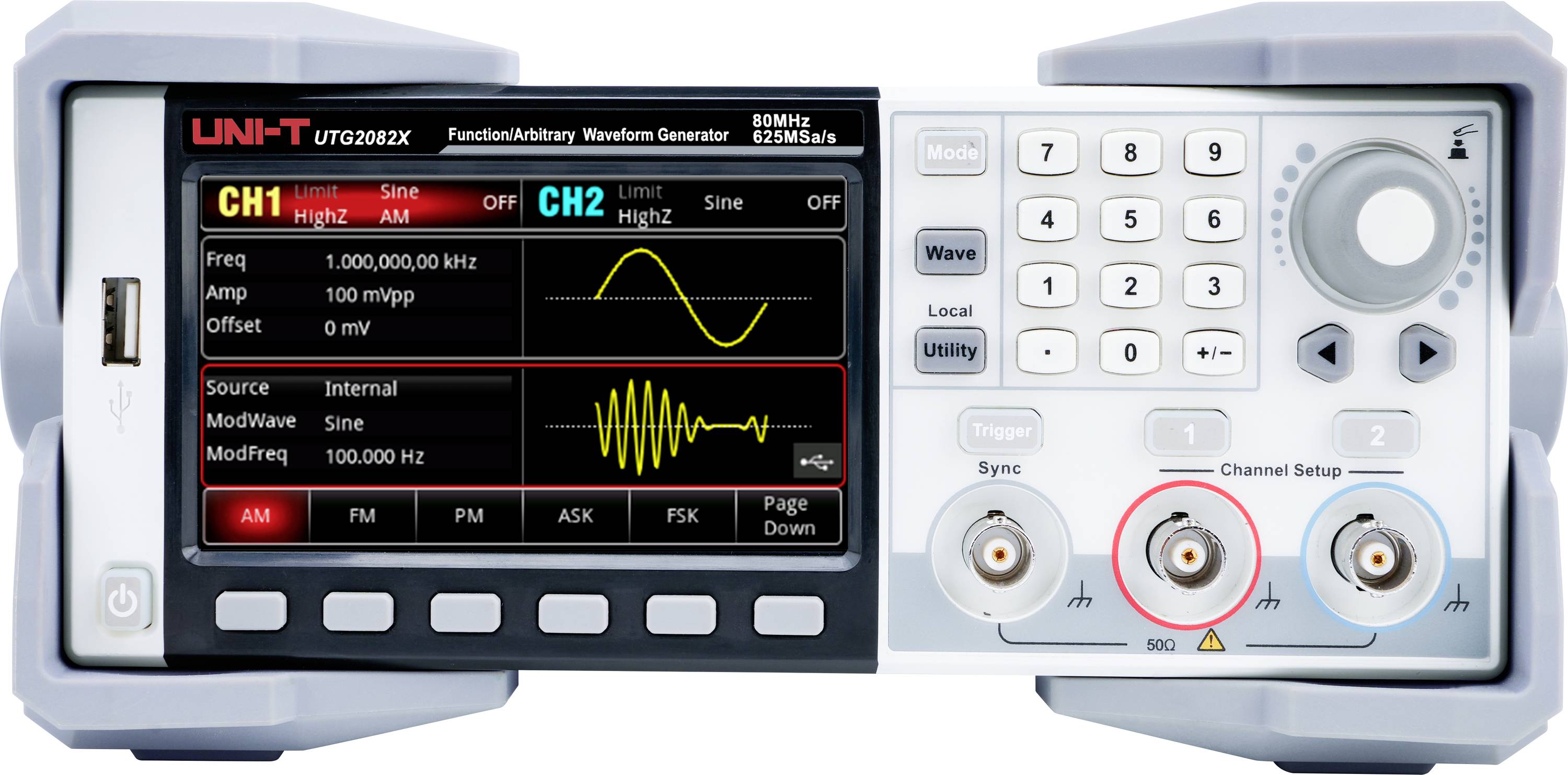

Generátor funkcí s digitálním displejem zobrazuje sinusové průběhy pro dva kanály. Displej uvádí frekvenci a amplitudu.

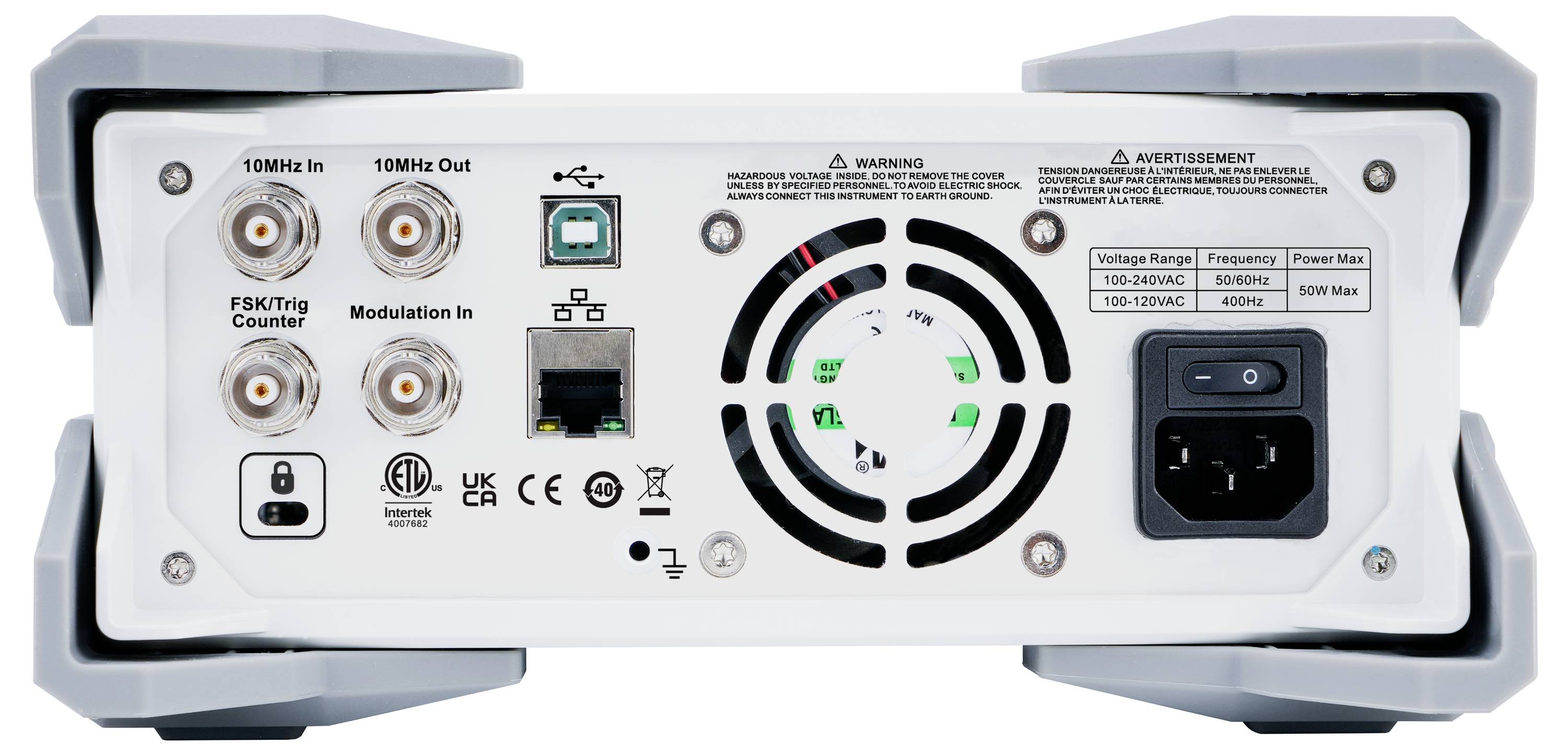

Zadní strana elektronického zařízení s přípojkami: 10MHz vstup, 10MHz výstup, FSK/Trig, modulace, ventilátor a zásuvka síťového kabelu.

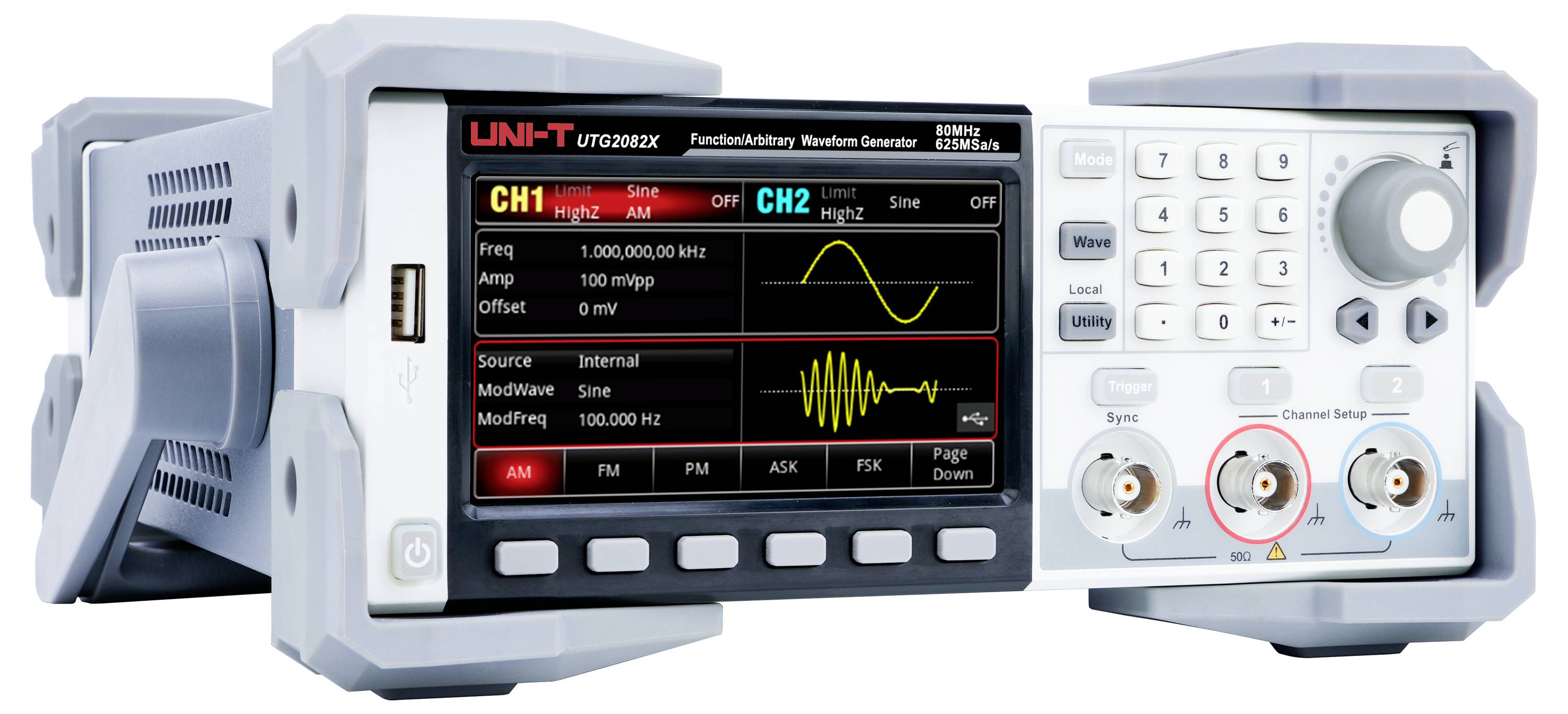

Generátor frekvence s displejem. Zobrazuje dvě průběhy vln: žlutou sinusovou vlnu na CH1 a žlutou obdélníkovou vlnu na CH2. K dispozici jsou tlačítka a ovladače.

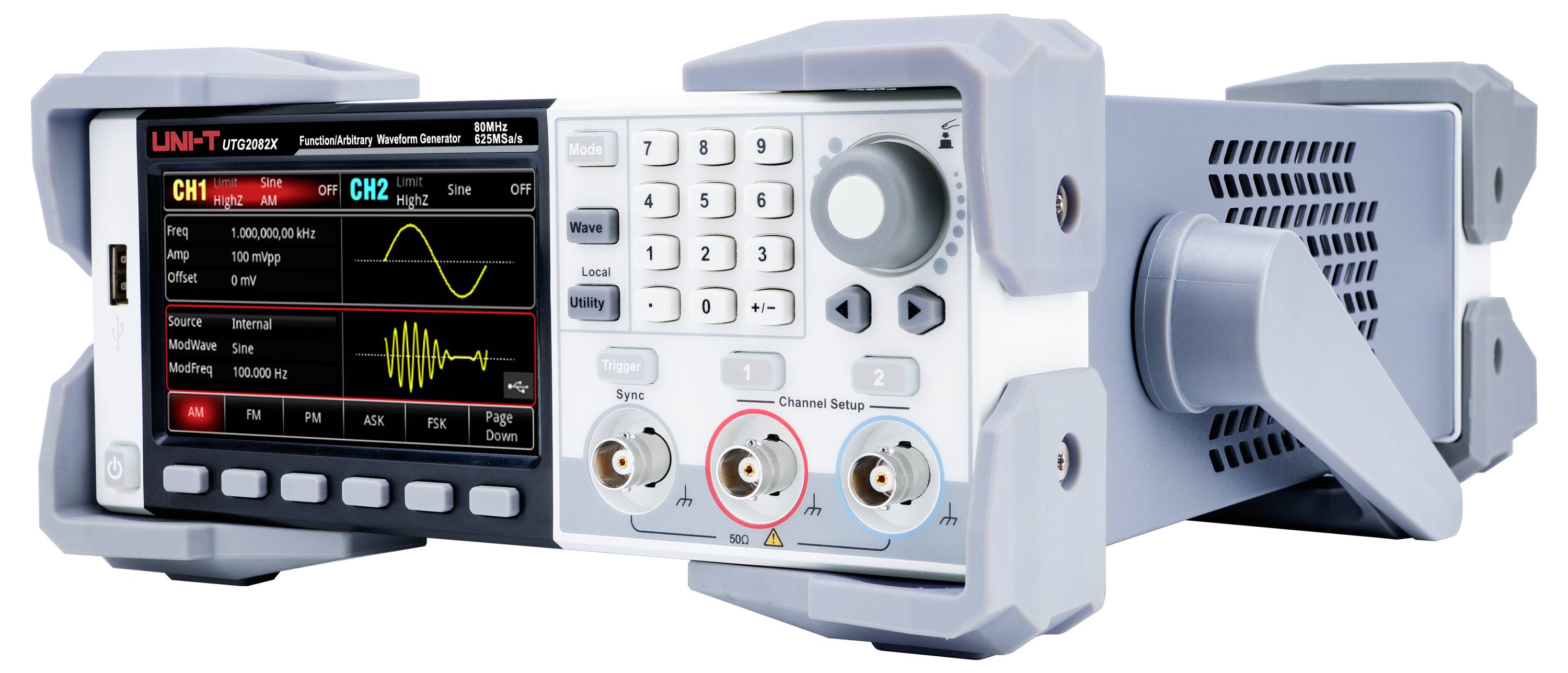

Generátor funkcí s dvojitým kanálem, zobrazující průběhy signálů na obrazovce, s viditelnými ovládacími prvky a konektory.
1/4
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
10 Ks
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Celková cena (18 045,00 Kč / kus)
18 045,00 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Včetně DPH.
Plus 0,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Doprava zdarma
Už jen 10 Ks skladem!
Není dostupné pro firemní nebo koncové zákazníky
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Hlavní benefity

Arbitrární generátor funkcí UNI-T UTG2082X, 80MHz, 625MS/s, 64MPts 4,3″ TFT LCD

  • Max. výstupní frekvence: 80 MHz
  • Vzorkovací rychlost: Až 625 MSA/s.
  • Vertikální rozlišení 16 bitů
  • 2 kanály
  • Arbitrární vlnová délka: 64 Mpts
  • 4,3" TFT LCD displej

Technické parametry

Kategorie produktu

Arbitrární generátor funkcí

Rozsah frekvence

80 Hz (max)

výstup signálu

arbitrární

Displej

LCD

bez certifikátu

Rozm.

(š x v) 190 mm x 330 mm

Hmotnost

3 kg

Počet kanálů

2kanálový

Frekvence (max.)

80 Hz

Vlastnosti

modulace

Šířka

190 mm

V

330 mm

Napájení VDE

napájení z el. sítě

Typ

UTG2082X

Ke stažení

List technických údajů

List technických údajů 3400014 Uni-T UTG2082X Arbitrární generátor funkcí 80 Hz (max) 2kanálový arbitrární

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3400014 Uni-T UTG2082X Arbitrární generátor funkcí 80 Hz (max) 2kanálový arbitrární

Návod k obsluze a bezpečnostní pokyny 3400014 Uni-T UTG2082X Arbitrární generátor funkcí 80 Hz (max) 2kanálový arbitrární

Návod k obsluze a bezpečnostní pokyny 3400014 Uni-T UTG2082X Arbitrární generátor funkcí 80 Hz (max) 2kanálový arbitrární

Popis

UTG2082X je generátor funkcí a arbitrárních průběhů, který díky technologii DDS poskytuje stabilní a přesný výstup průběhů. Podporuje maximální výstupní frekvenci 80 MHz, rychlost snímání 625 MSA/s a rozlišení 16 bitů pro zajištění vysoké přesnosti signálu. S 2 kanály, 64 Mpts dotykovou obrazovkou a 4,3" TFT LCD obrazovkou, UTG2082X nabízí snadné ovládání a vysokou spolehlivost, ideální pro ideal laboratoře, vzdělávací instituce a signalizační testy.

Tento text byl přeložen strojově.

Provedení

  • Dotykový displej s úhlopříčkou 4,3" a úhlopříčkou 4,3" s vysokým rozlišením a dotykovým ovládáním pro rychlejší a pohodlnější ovládání zařízení.
  • Ekvivalentní výkon na obou kanálech: Vysoký výstup s velkou amplitudou - oba kanály nabízejí plnou amplitudu 20 Vpp při frekvencích až 20 MHz.
  • Nízké zkreslení: Vynikající harmonické zkreslení s nerušeným dynamickým rozsahem -80 dBc.
  • Nízká mřížka: Pokročilá digitální technologie snímání zajišťuje stabilní a přesný výstup signálu.
  • Rychlé ovládání hrany: Nová generace velmi přesných a širokých vln dynamické pulsní vlny nabízí minimální šířku impulzu 8 ns. Šířka impulzu je jemně nastavitelná s minimální krokovou šířkou 100 ps a umožňuje vytváření vyšších harmonických.
  • Vysoká odstup signál/šum (SNR): Malé přemisťování signálu s velkou DC komponentem snižuje výstupní šum a zvyšuje odstup signál/šum (SNR). (Signál CH1 na obrázku je generován z řady UTG2000X.)
  • Rozmanité modulační režimy: Podpora pro 15 typů modulace, mimo jiné AM, FM, PM, DSB-DG66:DG70AM, ASK, FSK, PSK, 3FSK, 4FSK, BPSK, QPSK, OSK, SUM, QAM A PWM.
  • Spojování kanálů: Signály lze kombinovat s funkcí SUM nebo s řízením kanálů, pro vytvoření nastavitelných signálů SNR a multifrekvenčních signálů Dual Dual Tone.
  • Arbitrární editor: Arbitrární průběhy umožňují vytváření jednotlivých průběhů vložením standardních vln nebo svobodného kreslení.

Obsah balení

  • UTG2082X (2CH, 80 MHz)
  • Napájecí kabel × 1
  • 1 x USB kabel
  • - BNC-BNC-kabel × 1
  • BNC kabel s červenými a černými krokosvorkami × 1
  • Vícejazyčné bezpečnostní pokyny
  • Stručný návod
  • Kalibrační certifikát

Doplňující informace

Další modely
UTG2122X: Výstupní frekvence 120 MHz, rychlost snímání 625 MSA/s, rozlišení 16 bitů, 2 kanály, délka arbitrárního průběhu 64 Mpts, 4,3" TFT LCD dotykový displej.
UTG2062X: Výstupní frekvence 60 MHz, rychlost snímání 625 MSA/s, 16-bitové rozlišení, 2 kanály, délka arbitrárních vln 64 Mpts, 4,3" TFT LCD dotykový displej.
