Name: Uni-T UTG1022X-PA Arbitrární generátor funkcí 1 µHz - 20 MHz 2kanálový arbitrární
Brand: Uni-T
SKU: 3757394
Availability: BackOrder

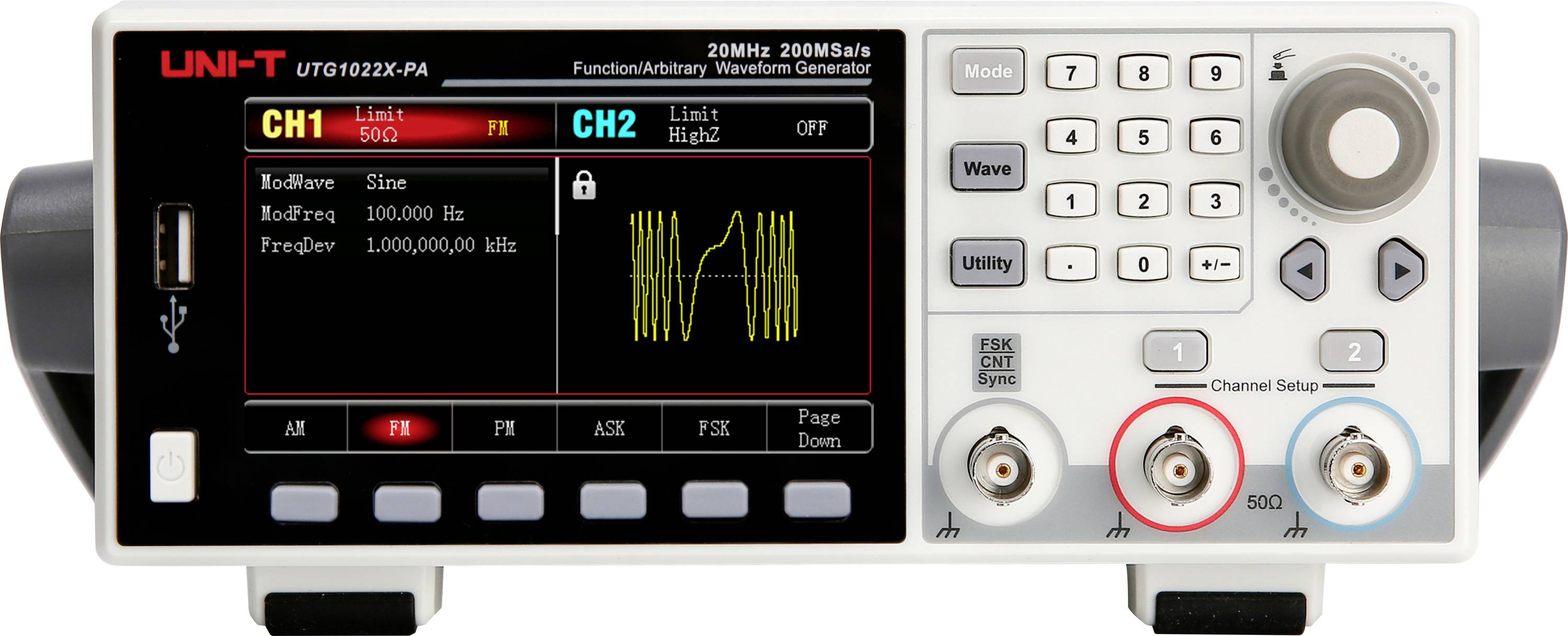

Přední pohled na generátor funkcí/libovolných průběhů UNI-T s barevným displejem zobrazujícím nastavení CH1 a CH2, stopu průběhu, klávesnici a výstupní svorky, přičemž střední výstup BNC je zvýrazněn červeným kroužkem.

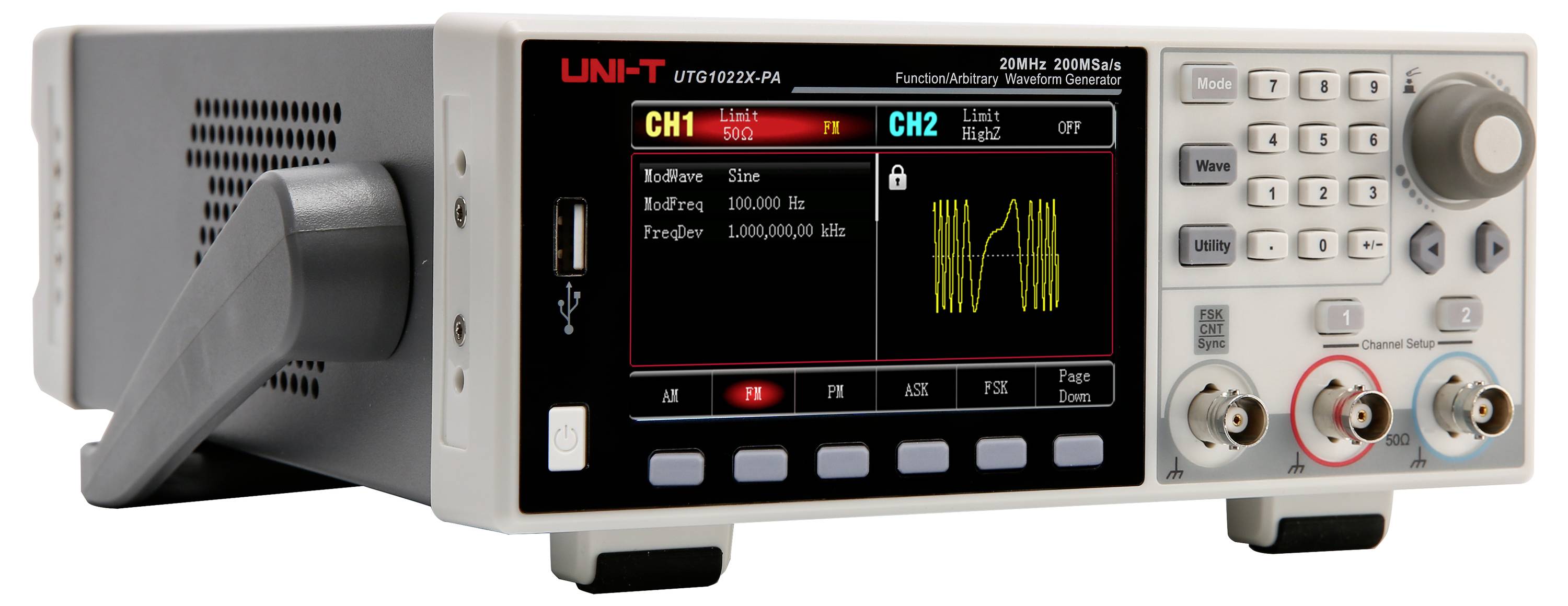

Uni-T UTG1022X-PA Arbitrární generátor funkcí 1 µHz - 20 MHz 2kanálový arbitrární-1

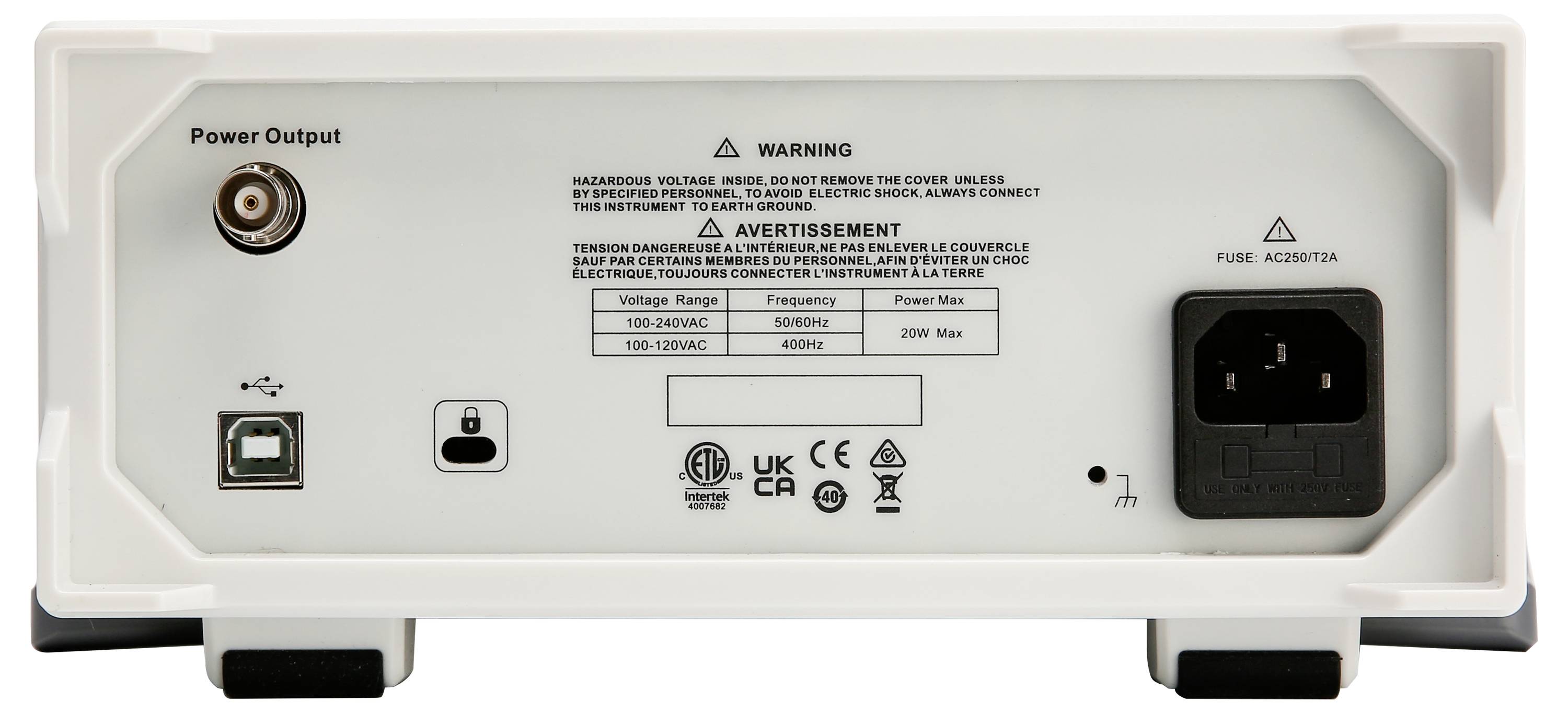

Uni-T UTG1022X-PA Arbitrární generátor funkcí 1 µHz - 20 MHz 2kanálový arbitrární-2

1/3

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Pá 6. 11.

20 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (7 822,31 Kč / kus)

7 822,31 Kč

Bez DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Generátor arbitrárních funkcí UNI-T UTG1022X-PA, 20 MHz, 2kanálový Power Amplifier 200MSA/s 4kptsTFT LCD DISPLEJ S ÚHLOPŘÍČKOU 4,3

Max. výstupní frekvence: 20 MHz
Rychlost snímání: 200 MSA/s.
Vertikální rozlišení: 16 bit
Kanály: 2
Délka arbitrárních průběhů signálu: 4 kbps
Displej: 4,3" TFT LCD

Technické parametry

4,3" (10,9 cm) TFT LCD displej s vysokým rozlišením, WVGA (480 x 272 pixelů)
Integrovaný zesilovač (4W max.)
200 vestavěných arbitrárních průběhů
16bitové vertikální rozlišení
Rychlost snímání: 200 MSA/s

Výstupní tvar signálu: Sinus, obdélník, rampa, impuls, šum, DC, ARB, AM, FM, PM, ASK, FSK, PSK, PWM, SWEEP, burst

Kategorie produktu: Arbitrární generátor funkcí

Rozsah frekvence: 1 µHz - 20 MHz

výstup signálu: arbitrární

Frekvenční rozsah sinus: 1 µHz bis 20 MHz

Činitel harmonického zkreslení sinus: 0,2 %

Frekvenční rozsah obdélník: 1 µHz bis 10 MHz

Doba náběhu obdélník: 16 ns

Displej: LCD

Frekvenční rozsah trojúhelník: 1 µHz bis 400 kHz

Frekvenční rozsah ARB: 1 µHz bis 5 MHz

: bez certifikátu

Funkce kmitočtu: Podporuje lineárně a logaritmicky

Vnitřní modulace: AM, FM, PM, ASK, FSK, PSK, PWM

Externí modulace: ASK, FSK, PSK, Burst (Trigger) přes externí připojení

Spouštěč (synchronní): Podporuje interní, externí a manuální

Gate (asynchronní): K dispozici je režim Gate Burst

Externí měření frekvence: Integrovaný 16bitový čítač frekvencí, rozsah 7 MHz až 200 MHz

Rozm.: (š x v) 215 mm x 103 mm

Hmotnost: 2.2 kg

Počet kanálů: 2kanálový

Frekvence (max.): 20 MHz

Frekvence (min.): 1 µHz

Vlastnosti: výkonový zesilovač

Šířka: 215 mm

V: 103 mm

rozhraní: hostitelský port USB
USB zařízení

Napájení VDE: 230 V AC

Typ: UTG1022X-PA

Ke stažení

List technických údajů

List technických údajů 3757394 Uni-T UTG1022X-PA Arbitrární generátor funkcí 1 µHz - 20 MHz 2kanálový arbitrární

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3757394 Uni-T UTG1022X-PA Arbitrární generátor funkcí 1 µHz - 20 MHz 2kanálový arbitrární

Popis

UTG1022X-PA nabízí přesný a stabilní výstup signálu s rozlišením až 1 μHz. Jedná se o cenově výhodný, výkonný a multifunkční generátor funkcí a arbitrárního signálu. Vytváří přesné, stabilní, čisté a nezkreslené výstupní signály. Díky jednoduché obsluze, skvělým technickým údajům o výkonu a uživatelsky přívětivému grafickému zobrazení je mnohostranným nástrojem pro použití ve vzdělávání, testování a výrobě.

Tento text byl přeložen strojově.

Provedení

Dvoukanálový výstup se stejným výkonem: Dva nezávislé výkonné výstupy se stabilní amplitudou i při vysokých frekvencích
Ultranízský chvění: Až 10 MHz pravoúhlý signál s méně než 200 ps chvění pro čisté vybočení signálu
Vysoká odstup signál/šum: Čistá kvalita signálu i při velkých offsetech a malých hladinách signálu
Volitelný modul výkonu: Výstupní výkon až 4 W pro náročné aplikace
Flexibilní funkce Burst: Tři režimy pro generování různých sekvencí impulzů
Různé druhy modulace: Podpora AM, FM, PM, FSK, ASK, PSK a PWM
Funkce Sweep: Lineární a logaritmický frekvenční sweeps

Obsah balení

UTG1022X-PA x 1
Napájecí kabel x 1
1 x USB kabel
Průchozí BNC kabel * 1
Kabely BNC krokosvorek (červený a černý) × 2

Doplňující informace

Další modely

UTG1042X: Výstupní frekvence 40 MHz, rychlost snímání 200 MSA/s, 16-bitové rozlišení, 2 kanály, 4 kpts délka arbitrárních vln, TFT LCD DISPLEJ S ÚHLOPŘÍČKOU 4,3"

UTG1022X: Výstupní frekvence 20 MHz, rychlost snímání 200 MSA/s, 16-bitové rozlišení, 2 kanály, 4 kpts délka arbitrárních vln, TFT LCD DISPLEJ S ÚHLOPŘÍČKOU 4,3"
