Name: Uni-T UTG1022X Arbitrární generátor funkcí 1 µHz - 20 MHz 2kanálový arbitrární
Brand: Uni-T
SKU: 3757395
Availability: BackOrder

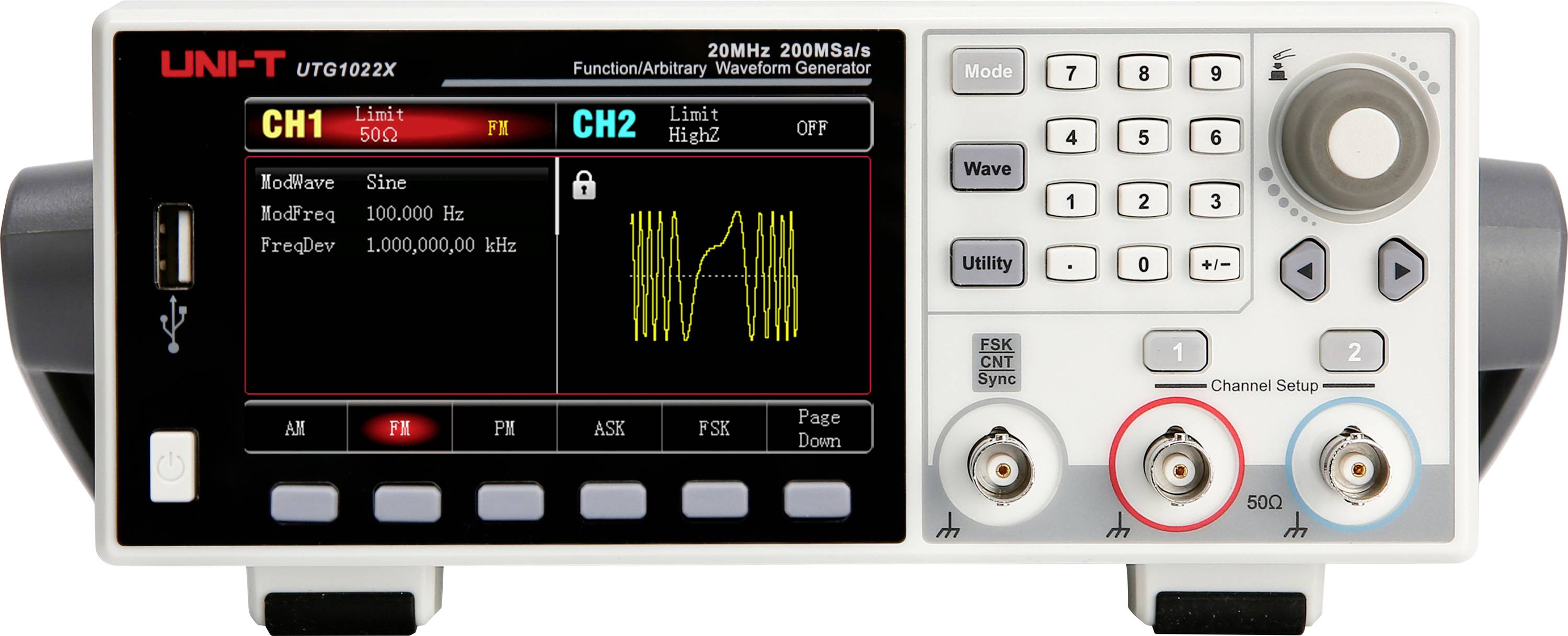

Přední panel generátoru funkcí/libovolných průběhů UNI-T zobrazující nastavení CH1 a CH2, displej průběhu, klávesnici, ovládací prvek a výstupní konektory, s výstupem CH1 zvýrazněným červeným kruhem.

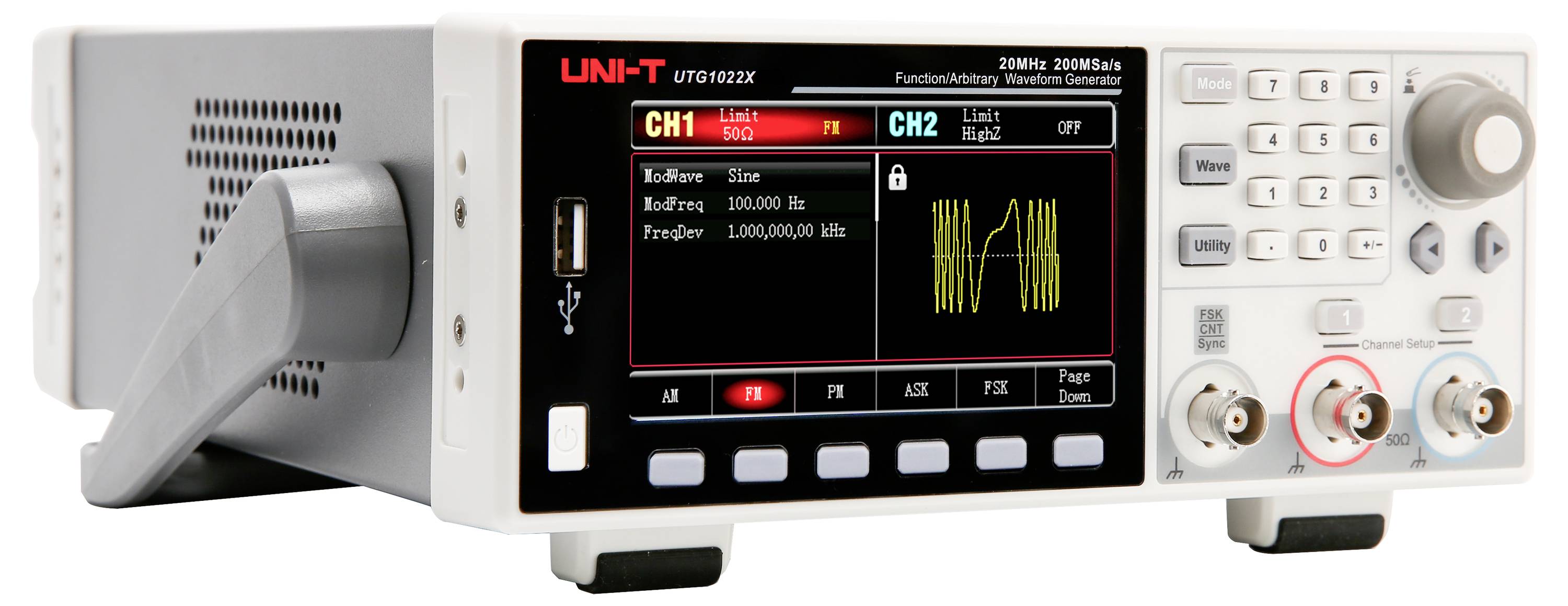

Uni-T UTG1022X Arbitrární generátor funkcí 1 µHz - 20 MHz 2kanálový arbitrární-1

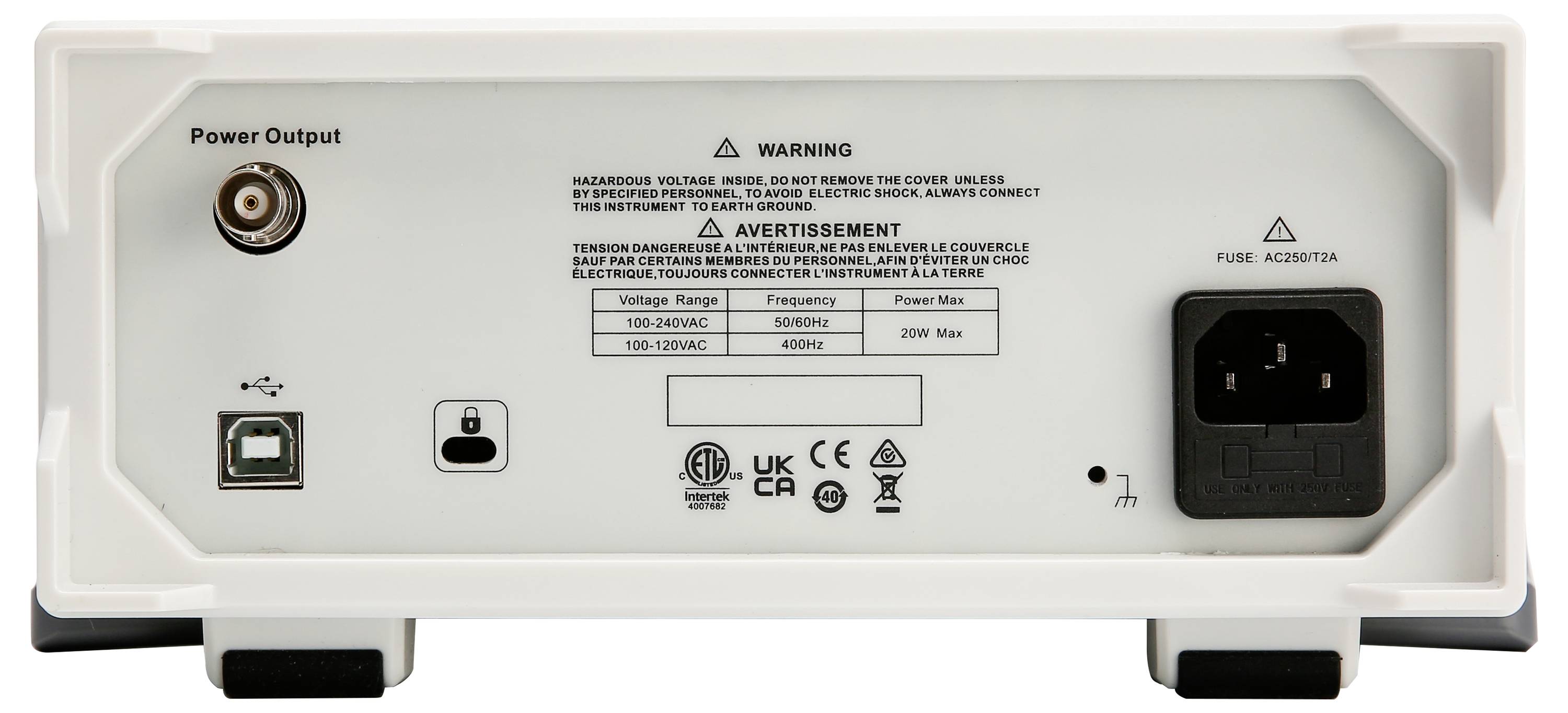

Uni-T UTG1022X Arbitrární generátor funkcí 1 µHz - 20 MHz 2kanálový arbitrární-2

1/3

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

20 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (6 384,18 Kč / kus)

6 384,18 Kč

Včetně DPH.

Doprava zdarma

Není dostupné pro firemní nebo koncové zákazníky

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Generátor arbitrárních funkcí UNI-T UTG1022X, 40MHz, 2kanálový, 200 MSA/s, 4kptsTFT LCD DISPLEJ S ÚHLOPŘÍČKOU 4,3

Max. výstupní frekvence: 20 MHz
Rychlost snímání: 200 MSA/s.
Vertikální rozlišení: 16 bit
Kanály: 2
Délka arbitrárních průběhů signálu: 4 kbps
Displej: 4,3" TFT LCD

Technické parametry

4,3" (10,9 cm) TFT-LCD, WVGA (480 x 272)
16bitové vertikální rozlišení
Rychlost snímání 200 MSA/s
200 integrovaných arbitrárních průběhů
Vlnová délka 4 kpts

Výstupní tvar signálu: Sinus, obdélník, rampa, impuls, šum, DC, ARBITRÁRNÍ, AM, FM, PM, ASK, FSK, PSK, PWM

Kategorie produktu: Arbitrární generátor funkcí

Rozsah frekvence: 1 µHz - 20 MHz

výstup signálu: arbitrární

Frekvenční rozsah sinus: 1 µHz bis 20 MHz

Činitel harmonického zkreslení sinus: 0,2 %

Frekvenční rozsah obdélník: 1 µHz bis 10 MHz

Doba náběhu obdélník: 16 ns

Displej: LCD

Frekvenční rozsah trojúhelník: 1 µHz bis 1 MHz

Frekvenční rozsah ARB: 1 µHz bis 5 MHz

: bez certifikátu

Funkce kmitočtu: Podporuje (Sweep režim: Lineární a logaritmický)

Vnitřní modulace: AM, FM, PM, ASK, FSK, PSK, PWM

Externí modulace: ASK, FSK, PSK, PWM a Burst/Sweep přes externí Trigger vstup

Spouštěč (synchronní): Interní a externí

Gate (asynchronní): K dispozici je režim Gate Burst

Externí měření frekvence: Integrovaný 7-bitový čítač frekvencí (100 MHz až 200 MHz)

Rozm.: (š x v) 215 mm x 103 mm

Hmotnost: 2.2 kg

Počet kanálů: 2kanálový

Frekvence (max.): 20 MHz

Frekvence (min.): 1 µHz

Vlastnosti: výkonový zesilovač

Šířka: 215 mm

V: 103 mm

rozhraní: hostitelský port USB
USB zařízení

Napájení VDE: 230 V AC

Typ: UTG1022X

Ke stažení

List technických údajů

List technických údajů 3757395 Uni-T UTG1022X Arbitrární generátor funkcí 1 µHz - 20 MHz 2kanálový arbitrární

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3757395 Uni-T UTG1022X Arbitrární generátor funkcí 1 µHz - 20 MHz 2kanálový arbitrární

Popis

UTG1022X poskytuje přesný a stabilní výstup signálu s rozlišením až 1 μHz. Jedná se o cenově výhodný, výkonný a multifunkční generátor funkcí a arbitrárního signálu. Vytváří přesné, stabilní, čisté a nezkreslené výstupní signály. Díky jednoduché obsluze, skvělým technickým údajům o výkonu a uživatelsky přívětivému grafickému zobrazení je mnohostranným nástrojem pro použití ve vzdělávání, testování a výrobě.

Tento text byl přeložen strojově.

Provedení

Dvoukanálový výstup se stejným výkonem: Dva nezávislé výkonné výstupy se stabilní amplitudou i při vysokých frekvencích
Ultranízský chvění: Až 10 MHz pravoúhlý signál s méně než 200 ps chvění pro čisté vybočení signálu
Vysoká odstup signál/šum: Čistá kvalita signálu i při velkých offsetech a malých hladinách signálu
Volitelný modul výkonu: Výstupní výkon až 4 W pro náročné aplikace
Flexibilní funkce Burst: Tři režimy pro generování různých sekvencí impulzů
Různé druhy modulace: Podpora AM, FM, PM, FSK, ASK, PSK a PWM
Funkce Sweep: Lineární a logaritmický frekvenční sweeps

Obsah balení

UTG1022X
Napájecí kabel x 1
1 x USB kabel
Průchozí BNC kabel * 1
Kabely BNC krokosvorek (červený a černý) × 3

Doplňující informace

Další modely

UTG1042X: Výstupní frekvence 40 MHz, rychlost snímání 200 MSA/s, 16-bitové rozlišení, 2 kanály, 4 kpts délka arbitrárních vln, TFT LCD DISPLEJ S ÚHLOPŘÍČKOU 4,3"

UTG1022X-PA: Výstupní frekvence 20 MHz, rychlost snímání 200 MSA/s, rozlišení 16 bitů, 2 kanály, délka arbitrárního průběhu 4 kpts, TFT LCD DISPLEJ S ÚHLOPŘÍČKOU 4,3"
